Moes Zigbee Диммер 2 канальный 220В 2*100Вт
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Диммер, доступ — публичный
Тип устройстваДиммер
Упаковка и внешний вид - приемлемо/неприемлемоприемлемо
Функционал - приемлемо/неприемлемоприемлемо
Работа Tuya - приемлемо/неприемлемоприемлемо
Работа в SH и соответствие работе в TUYAшаблон есть, работает исправно
Заключение/заметки/примечаниявсе работает отлично, функционал полностью соответствует Tuya

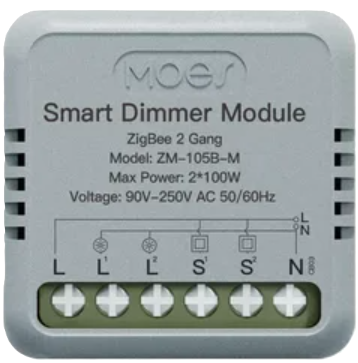

Производитель устройстваMOES
Модель и линейка устройстваZM-105B-M Максимальная общая нагрузка 200Вт Максимальная нагрузка на 1 канал 100Вт Минимальная нагрузка на 1 канал -
Количество каналов2
Наличие управления по RFнет Наличие и тип управления через проводную кнопку да, выключатели без фиксации
Диапазон рабочих температур и влажности0~40℃
Способ монтажавстроенный
Наличие нуляда Поведение и потребление в случае отсутствия N - как влияет и ведёт себя с диммируемыми LED лампочками минимальной паспортной мощности Нулевая линия обязательна Габариты паспортные 40*40*18 мм
38*44*22 мм
38*44*22 мм
Рабочее напряжение90-250В
Артикул устройства и ссылка на сайт производителяmoeshouse
Режим сопряжения и сбросаЗажать кнопку reset до появления звука Вкл\Выкл выключателем 10 раз
Поведение при обесточиванииПоследнее состояния/всегда вкл/всегда выкл
Роль в Zigbee сетиРоутер
ЭкосистемаTuya
Степень защитыIP20
Интеграция со SprutZigbee
Каталог SprutБиндинг
Шаблон для Sprut—
Где купитьaliexpress
Стоимость в $$11,7
Номер на складеDVLK0484
Номер коробки22 Информация об устройстве (SprutHub) Инфо
КрепежТепловизор
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Проверка защиты от КЗ и вообще проверка на защиты Проверка Диммера на писк при мин/ср/макс нагрузки |
| 2 | Влияние на другие устройства в сети |
| 3 | Стабильность подключения устройства к сети |
| 10 | 4. |
| 5 | Удобство и функциональность базового ПО контроллеров |
| 10 | Можно на каждом канале выбрать тип лампочки, нижнюю и верхнюю границу яркости, регулировать яркость, настраивать индикации, выбирать состояние после обесточивания |
| 6 | Удобство и функциональность стороннего ПО контроллеров |
| 8 | Функционал частично соответствует, но нет настройки индикации и выбора состояния после обесточивания |
| 7 | Время восстановления работоспособности после восстановления питания |
| 10 | 1-2 секунды |
| 8 | Тип подключаемого устройства Тип выключателя |
| 9 | Плавность диммирования |
| 9 | График диммирования по 10 точкам |
| 10 | Стабильность работы при минимальном заявленном напряжении |
| 10 | 11. |
| 10 | 12. |
| 13 | Скорость диммирования 0-100 (приложить график T-V, снятый с осциллографа) |
| 7 | Примерно 7 секунд |
| 14 | Шаг диммирования в % |
| 10 | 1% |
| 15 | Возможность задать в настройках скорость диммирования |
| 16 | Выбор фронт полуволны для срезания при диммировании (для диммеров работающих на переменном напряжении) |
| 17 | Время реагирования на команды (с использованием осцилографа) |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки с резистивной нагрузкой |
| 10 | Нагрелся до 47 градусов |
| 2 | Работа при указанных в документации значениях максимальной нагрузки с LED нагрузкой |
| 10 | 4 лампы feron lb-130 30Вт (120Вт, по 60 на канал) |
| 3 | Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую лампу - медленный (0-100 за 15 сек) , по 5 раз |
| 8 | Работает с: |
| 4 | Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую лампу - быстрый (0-100 за 1 сек) 5 раз |
| 9 | Работает с: Navigator N0322 10 Вт |
| 5 | Стабильность работы устройства в условиях выполнения многократных однотипных команд с периодичностью 0,1с с помощью сценария в течение 30 секунд). |
| 7 | Устройство пропускает команды, если не успевает их отработать |
| 6 | Стресс-тест (период 2с) с нагрузкой 75% от номинальной резистивной - 100 раз |
| 10 | По 1 лампе Navigator 60 Вт на канал Лампы не успевали разгораться до полной мощности за 2 секунды, однако диммер отработал исправно. В случае если период увеличить примерно до 6-8 секунд, все отрабатывает без проблем |
| 7 | Стресс-тест (период 2) с номинальной резистивной нагрузкой - 100 раз |
| 10 | По 1 лампе Navigator 95 Вт на канал |
| 8 | Стресс-тест (период 2) с резистивной нагрузкой выше номинальной на 15% - 100 раз |
| 10 | По 2 лампы Navigator 60 Вт на канал Лампы не успевали разгораться до полной мощности за 2 секунды, однако диммер отработал исправно. В случае если период увеличить примерно до 6-8 секунд, все отрабатывает без проблем |
| 9 | Стресс-тест (период 2с) с нагрузкой 75% LED - 100 раз |
| 10 | 4 лампы Фарлайт А70 (100Вт, по 50 на канал) |
| 10 | Стресс-тест (период 2) с 100% LED нагрузкой - 100 раз |
| 10 | 4 лампы feron lb-130 30Вт (120Вт, по 60 на канал) |
| 11 | Стресс-тест (период 2c ) с LED нагрузкой 120% - 100 раз |
| 10 | 6 ламп Фарлайт А70 (150Вт, по 75 на канал) |
| 12 | Стресс-тест с максимально допустимой резистивной нагрузкой(1 час) |
| 10 | Нагрелся до 47 градусов с одной стороны, до 38 с другой |
| 13 | Тест на выносливость (период 1 с) - 10 00 раз |
| 9 | Navigator N0322 за 1 секунду он никак не успевал, поставил 2, чтобы лампочка разгоралась. если увеличивать далее, вплоть до 6 секунд - все работает исправно |
| 14 | Совместимость с LED лампами |
| 7 | Работает с: |
| 15 | Выходной сигнал на канале при 10 % яркости с нагрузкой 95W |
| 10 |
|
| 16 | Выходной сигнал на канале при 50 % яркости с нагрузкой 95W |
| 10 |
|
| 17 | Выходной сигнал на канале при 100 % яркости с нагрузкой 95W |
| 10 |
|
| 18 | Температура устройства после получаса при максимальной резистивной паспортной нагрузке |
| 10 | Нагрелся до 47 градусов с одной стороны, до 38 с другой |
| 19 | Замер пропускаемого тока (с указанием в mA) в выключенном состоянии ( Для устройств без 0 линии) |
Заключение
Рейтинг для использования с резистивной нагрузкой - 7.5, с LED - 8.5. Диммер относительно линейно диммирует, держит заявленную нагрузку хорошо, не перегревается, может пропускать команды, если они подаются слишком быстро. Имеет не очень быстрый отклик. При использовании тестовых лампочек, они начинают светиться в среднем начиная с 1-15%. Издает еле слышимый звук при работе.
