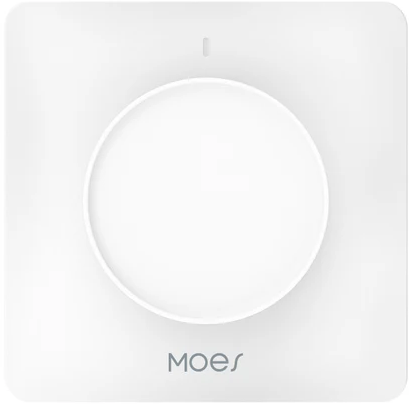

Moes Zigbee Диммер 220В 300Вт
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Диммер, доступ — публичный
Тип устройстваДиммер
Упаковка и внешний вид - приемлемо/неприемлемоприемлемо
Функционал - приемлемо/неприемлемоприемлемо
Работа Tuya - приемлемо/неприемлемоприемлемо
Работа в SH и соответствие работе в TUYAшаблон есть, функционал полностью соответствует Tuya
Заключение/заметки/примечанияДиммирует с шагом 4% (от физической вращающейся кнопки). Можно выбрать тип лампочки, задать диапазон диммирования. При вращении чувствуются щелчки, не издает посторонних звуков. Сама кнопка имеет небольшой люфт, нажатие четкое.
Производитель устройстваMOES
Модель и линейка устройстваWS-SY-EURD-WH-MS (EDM-1ZBB-EU) Максимальная общая нагрузка 300Вт Максимальная нагрузка на 1 канал 300Вт Минимальная нагрузка на 1 канал -
Количество каналов1
Наличие управления по RFнет Наличие и тип управления через проводную кнопку нет
Диапазон рабочих температур и влажности-10 ℃~45 ℃ ＜90%
Способ монтажав подрозетник
Наличие нуля—
С нулевой линиейПоведение и потребление в случае отсутствия N - как влияет и ведёт себя с диммируемыми LED лампочками минимальной паспортной мощности Нулевая линия обязательна Габариты паспортные 86*86*53,5 мм
Рабочее напряжение220В
Артикул устройства и ссылка на сайт производителяmoeshouse
Режим сопряжения и сбросаЗажать кнопку на 5 секунд
Поведение при обесточиванииВыключается
Роль в Zigbee сетиРоутер
ЭкосистемаTuya
Степень защитыIP20
Интеграция со SprutZigbee
Каталог SprutБиндинг
Шаблон для Sprut—
Где купитьaliexpress
Стоимость в $$28
Номер на складеDVLK0144
Номер коробки23 Информация об устройстве (SprutHub) Инфо
КрепежТепловизор
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 8 | LED: Звук при работе есть, слышен только вплотную к диммеру |
| 2 | Влияние на другие устройства в сети |
| 3 | Стабильность подключения устройства к сети |
| 10 | 4. |
| 10 | 5. |
| 10 | Можно выбрать тип лампочки, нижнюю границу яркости, регулировать яркость, настраивать индикации (в настройках индикации подписи не соответствуют реальности, но индикация настраивается) |
| 6 | Удобство и функциональность стороннего ПО контроллеров |
| 9 | Функционал соответствует базовому ПО за исключением настройки индикации |
| 7 | Время восстановления работоспособности после восстановления питания |
| 10 | 1-2 секунды |
| 8 | Тип подключаемого устройства Тип выключателя |
| 9 | Плавность диммирования |
| 9 | График диммирования по 10 точкам |
| 10 | Стабильность работы при минимальном заявленном напряжении |
| 10 | Как такового заявленного минимального нет, при 100 работает |
| 11 | Стабильность работы при максимальном заявленном напряжении |
| 10 | Как такового заявленного максимального нет, при 240 работает |
| 12 | Частота ШИМ (для диммеров работающих на постоянном напряжении) |
| 13 | Скорость диммирования 0-100 (приложить график T-V, снятый с осциллографа) |
| 10 | примерно 2 секунды |
| 14 | Шаг диммирования в % |
| 10 | 1% |
| 15 | Возможность задать в настройках скорость диммирования |
| 16 | Выбор фронт полуволны для срезания при диммировании (для диммеров работающих на переменном напряжении) |
| 17 | Время реагирования на команды (с использованием осцилографа) |
| 6 | 380мс WEB (время от нажатия кнопки в интерфейсе до появления изменения напряжения на щупе осцилографа) |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки с резистивной нагрузкой |
| 10 | 3 лампы накаливания Navigator 95Вт |
| 2 | Работа при указанных в документации значениях максимальной нагрузки с LED нагрузкой |
| 10 | с 1 лампой feron lb-65 120Вт и 3 лампами feron lb-130 30Вт (210Вт) |
| 3 | Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую лампу - медленный (0-100 за 15 сек) , по 5 раз |
| 0 | Не работает с лампочками: Navigator N0322 10 Вт |
| 4 | Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую лампу - быстрый (0-100 за 1 сек) 5 раз |
| 10 | Диммирует плавно Navigator N0322 10 Вт |
| 5 | Стабильность работы устройства в условиях выполнения многократных однотипных команд с периодичностью 0,1с с помощью сценария в течение 30 секунд). |
| 7 | Устройство пропускает команды, если не успевает их отработать |
| 6 | Стресс-тест (период 2с) с нагрузкой 75% от номинальной резистивной - 100 раз |
| 10 | 2 лампы накаливания Navigator 95Вт и 1 лампа накаливания Navigator 30Вт |
| 7 | Стресс-тест (период 2) с номинальной резистивной нагрузкой - 100 раз |
| 10 | 3 лампы накаливания Navigator 95Вт |
| 8 | Стресс-тест (период 2) с резистивной нагрузкой выше номинальной на 15% - 100 раз |
| 10 | 3 лампы накаливания Navigator 95Вт и 1 лампа накаливания Navigator 60Вт |
| 9 | Стресс-тест (период 2с) с нагрузкой 75% LED - 100 раз |
| 10 | с 1 лампой feron lb-65 120Вт, одной feron lb-130 30Вт и одной Navigator N0322 10 Вт (160Вт) |
| 10 | Стресс-тест (период 2) с 100% LED нагрузкой - 100 раз |
| 10 | с 1 лампой feron lb-65 120Вт и тремя feron lb-130 30Вт (210Вт) |
| 11 | Стресс-тест (период 2c ) с LED нагрузкой 120% - 100 раз |
| 10 | с 2 лампами feron lb-65 120Вт (240Вт) |
| 12 | Стресс-тест с максимально допустимой резистивной нагрузкой(1 час) |
| 10 | 3 лампы накаливания Navigator 95Вт, нагрелся до 41 градуса |
| 13 | Тест на выносливость (период 1 с) - 10 00 раз |
| 10 | с 1 лампой feron lb-65 120Вт и тремя feron lb-130 30Вт (210Вт) |
| 14 | Совместимость с LED лампами |
| 7 | Работает с: |
| 15 | Выходной сигнал на канале при 10 % яркости с нагрузкой 95W |
| 10 |
|
| 16 | Выходной сигнал на канале при 50 % яркости с нагрузкой 95W |
| 10 |
|
| 17 | Выходной сигнал на канале при 100 % яркости с нагрузкой 95W |
| 9 |
|
| 18 | Температура устройства после получаса при максимальной резистивной паспортной нагрузке |
| 10 | 3 лампы накаливания Navigator 95Вт. Нагрелся до 41 градуса |
| 19 | Замер пропускаемого тока (с указанием в mA) в выключенном состоянии ( Для устройств без 0 линии) |
Заключение
Рейтинг для использования с резистивной нагрузкой - 7, с LED - 8. Диммер относительно линейно диммирует, держит заявленную нагрузку хорошо, не перегревается, может пропускать команды, если они подаются слишком быстро. При использовании тестовых лампочек, многие начинают светиться в среднем начиная с уровня яркости 20-30%. Издает слышимый звук при работе с резистивной нагрузкой и почти незаметный при работе с LED нагрузкой. Не смог отработать сценарий плавного повышения и понижения яркости от 1 до 100% за 15 секунд.
