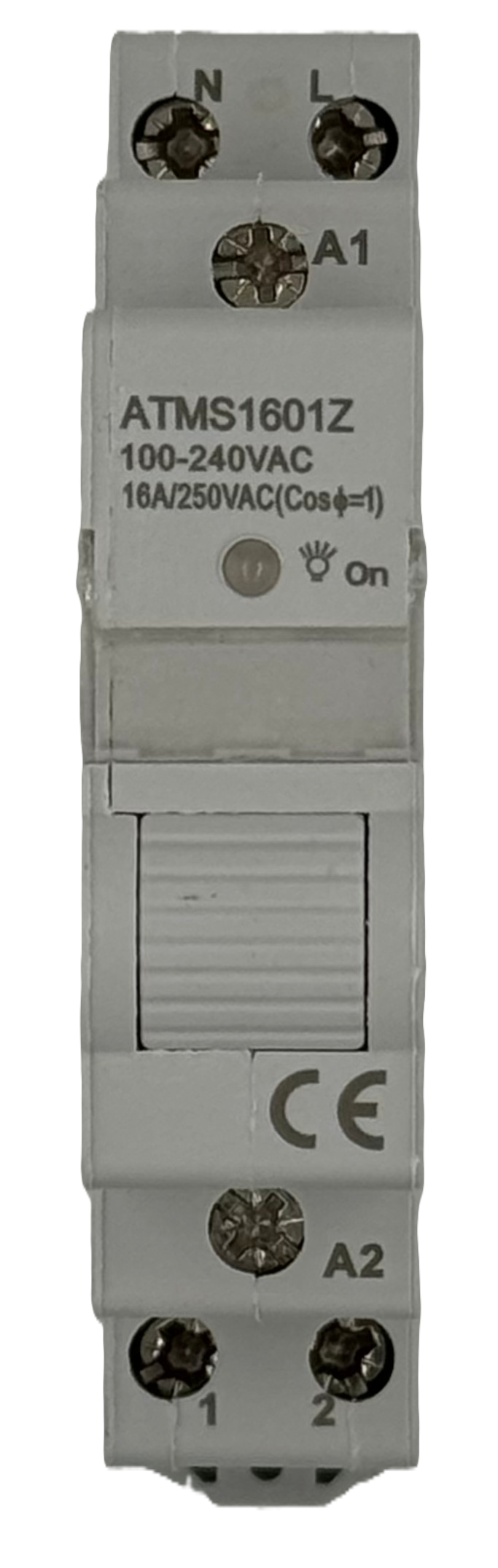

MatSee Plus Zigbee Реле на Din 16А
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Тип устройстваРеле
Упаковка и внешний вид - приемлемо/неприемлемоприемлемо
Функционал - приемлемо/неприемлемоприемлемо
Работа Tuya - приемлемо/неприемлемоприемлемо
Работа в SH и соответствие работе в TUYAшаблон есть, не работает
Заключение/заметки/примечанияотлично работает, только не работает настройка индикации, как и в Tuya
Рейтинг устройства-
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваMatSee Plus
Модель и линейка устройстваATMS1601Z
Способ монтажана Din
Наличие нуляесть
Количество каналов реле1
Установка на Din рейкуда
Максимальная нагрузка общая16A
Максимальная нагрузка общая LED-
Максимальная нагрузка на канал16A
Максимальная нагрузка на канал LED-
Диапазон рабочих температур-10~60°C
Габариты70.5*86.5*17.5 мм
Рабочее напряжение220В
Тип подключаемого выключателя-
Тип выключателя в интерфейсе Sprut'a-
Тип связиZigbee
ЭкосистемаTuya
Наличие RF связинет
Степень защиты-
Артикул устройства-
Каталог sprut-
Шаблон для sprut-
Интеграция со Sprut-
Где купитьaliexpress
Стоимость$19,5
Номер на складеDVLK0433
Номер коробки21
Режим сопряжения и сбросаУдерживать кнопку 5 секунд до моргания светодиода.
Поведение при обесточиваниивключено/Выключено/ выбирается в интерфейсе
Роль в Zigbee сетиРоутер
Информация об устройстве(SprutHub)Aps Flags: 0
Frequency Bands: [FREQ_2400_MHZ]
Server Capabilities: []
Buffer Size: 82
Incoming Transfer Size: 82
Logical Type: Router
Mac Capabilities: [FULL_FUNCTION_DEVICE, MAINS_POWER, RECEIVER_ON_WHEN_IDLE]
Manufacturer Code: 0x1002 (4098)
Out Going Transfer Size: 82

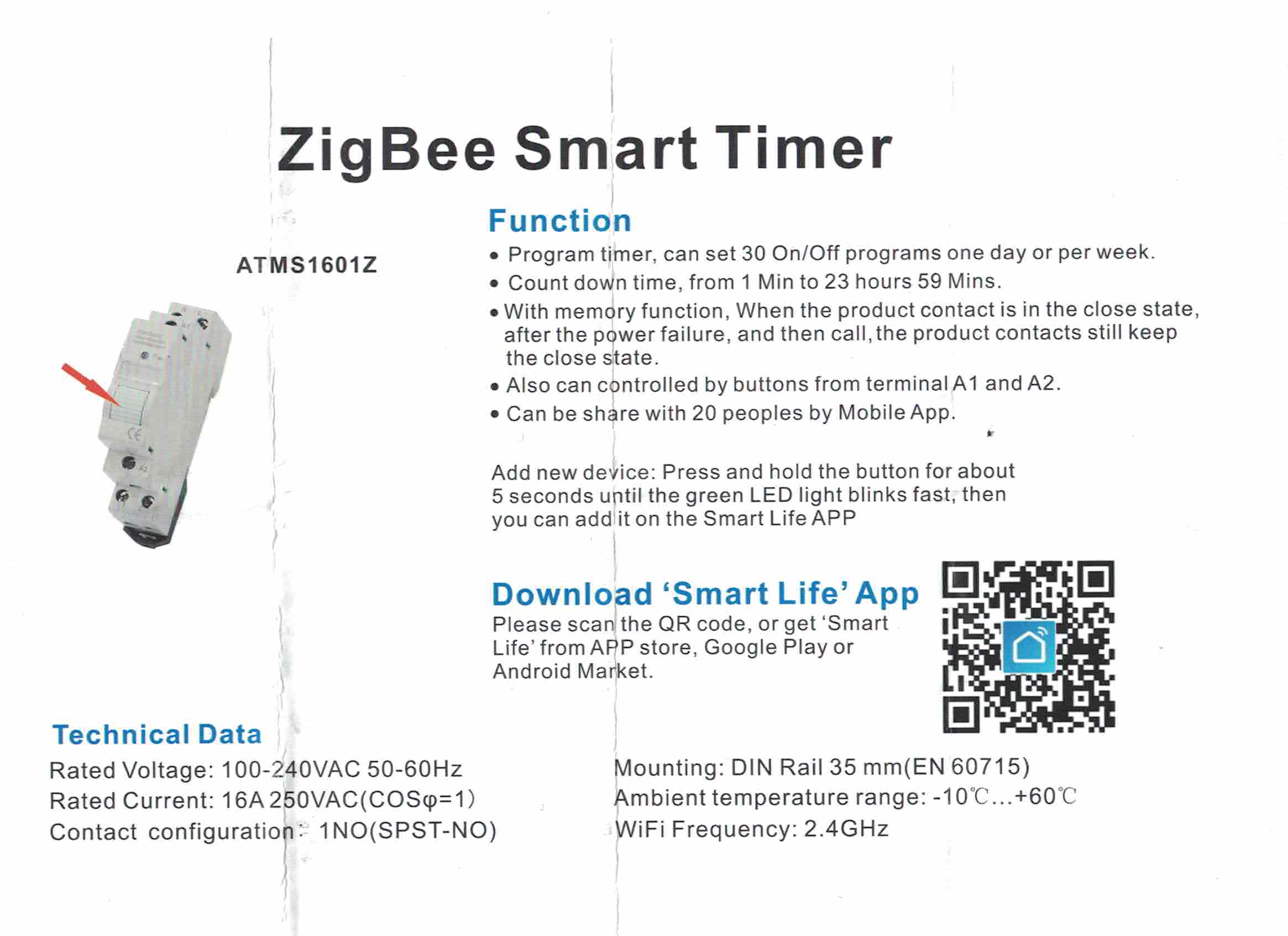

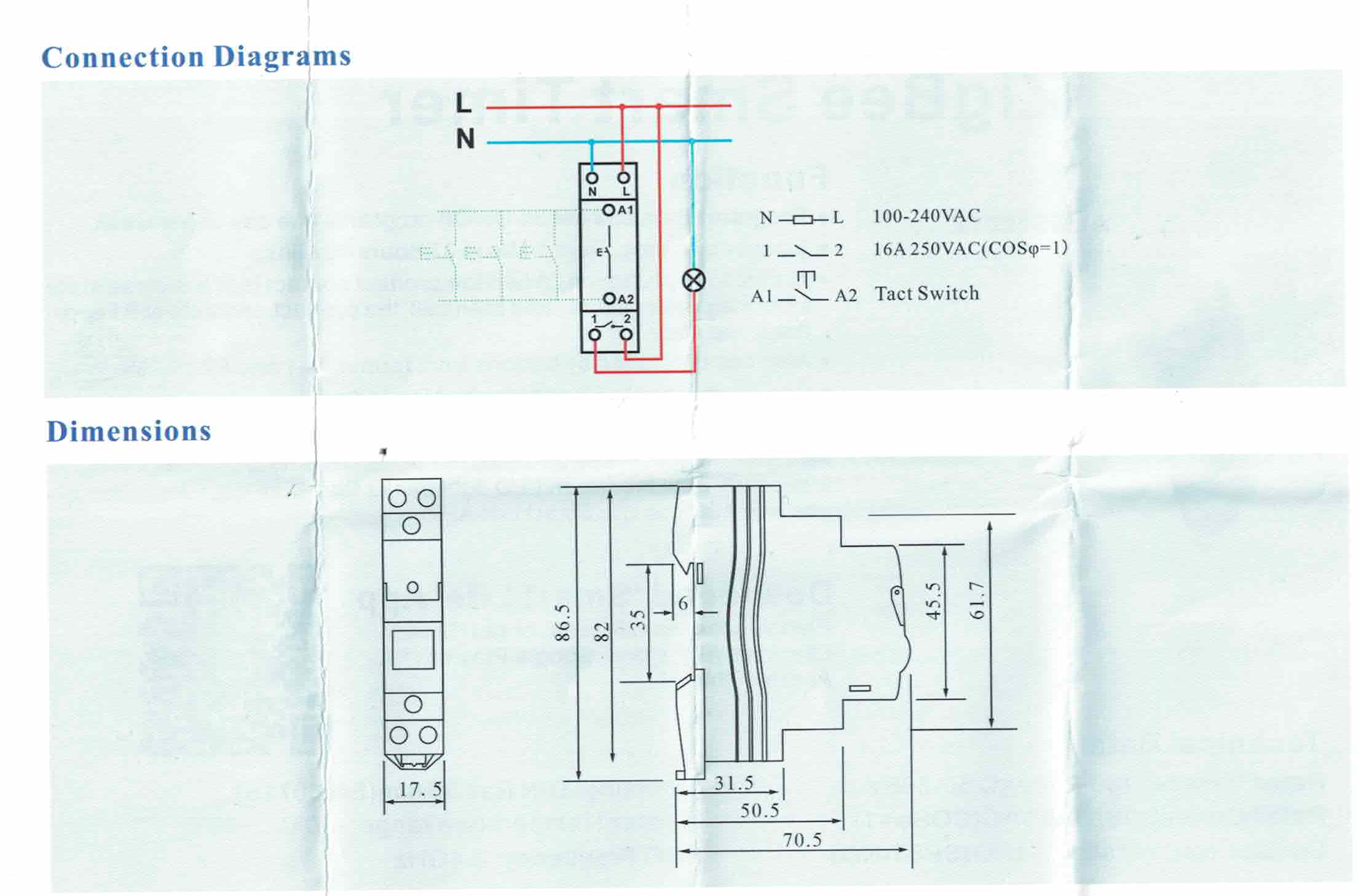

Оригинальная документация из комплекта устройстваДокументация
Оригинальная документация из комплекта устройстваДокументация
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки

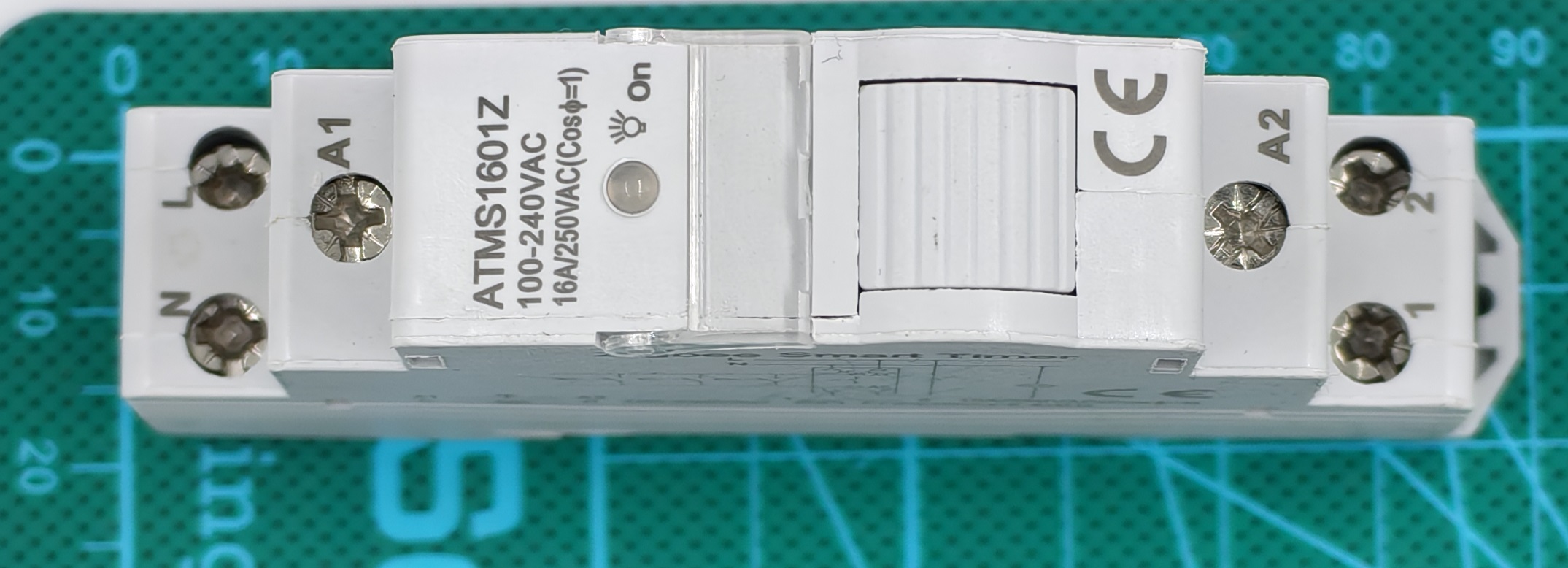

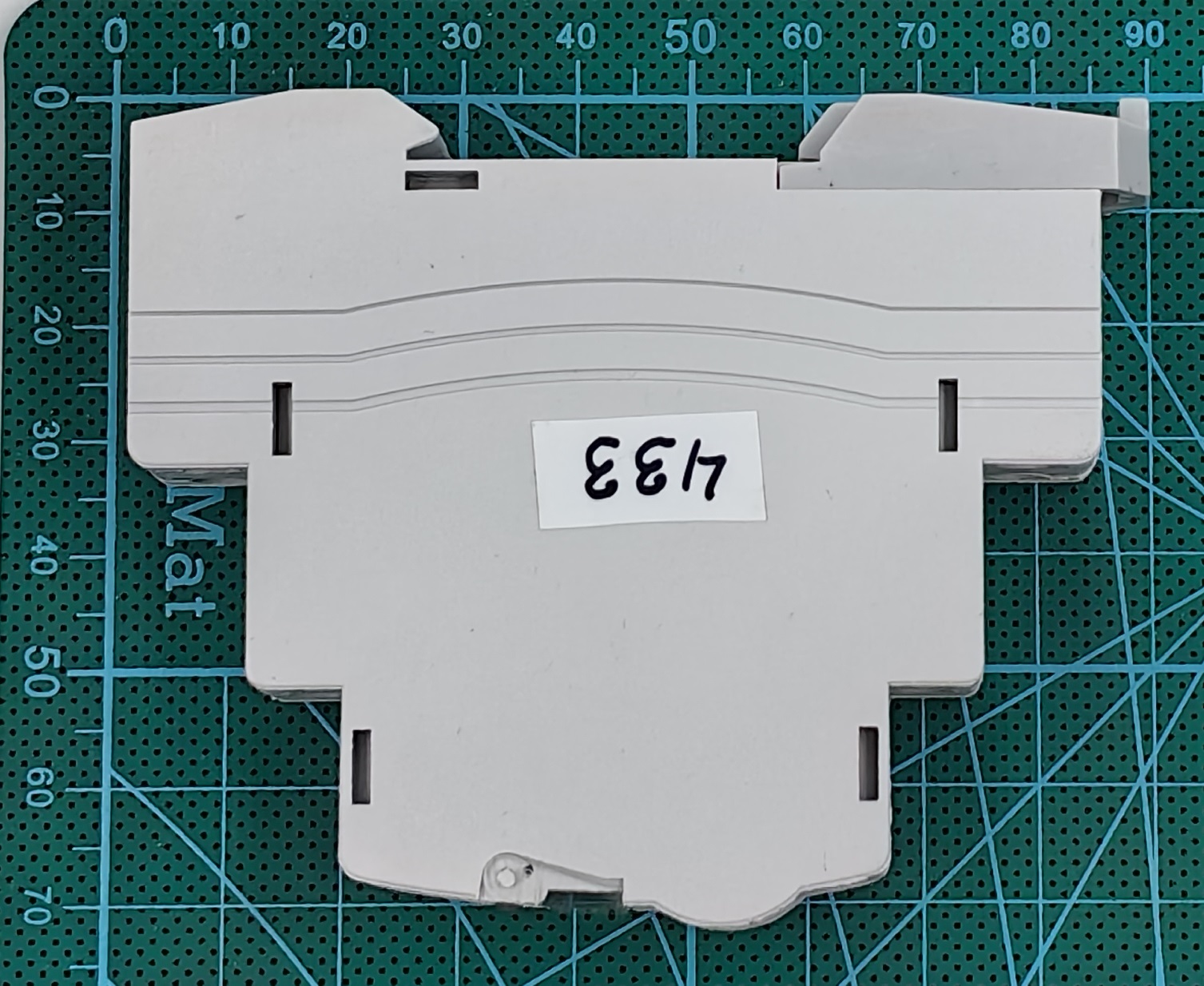

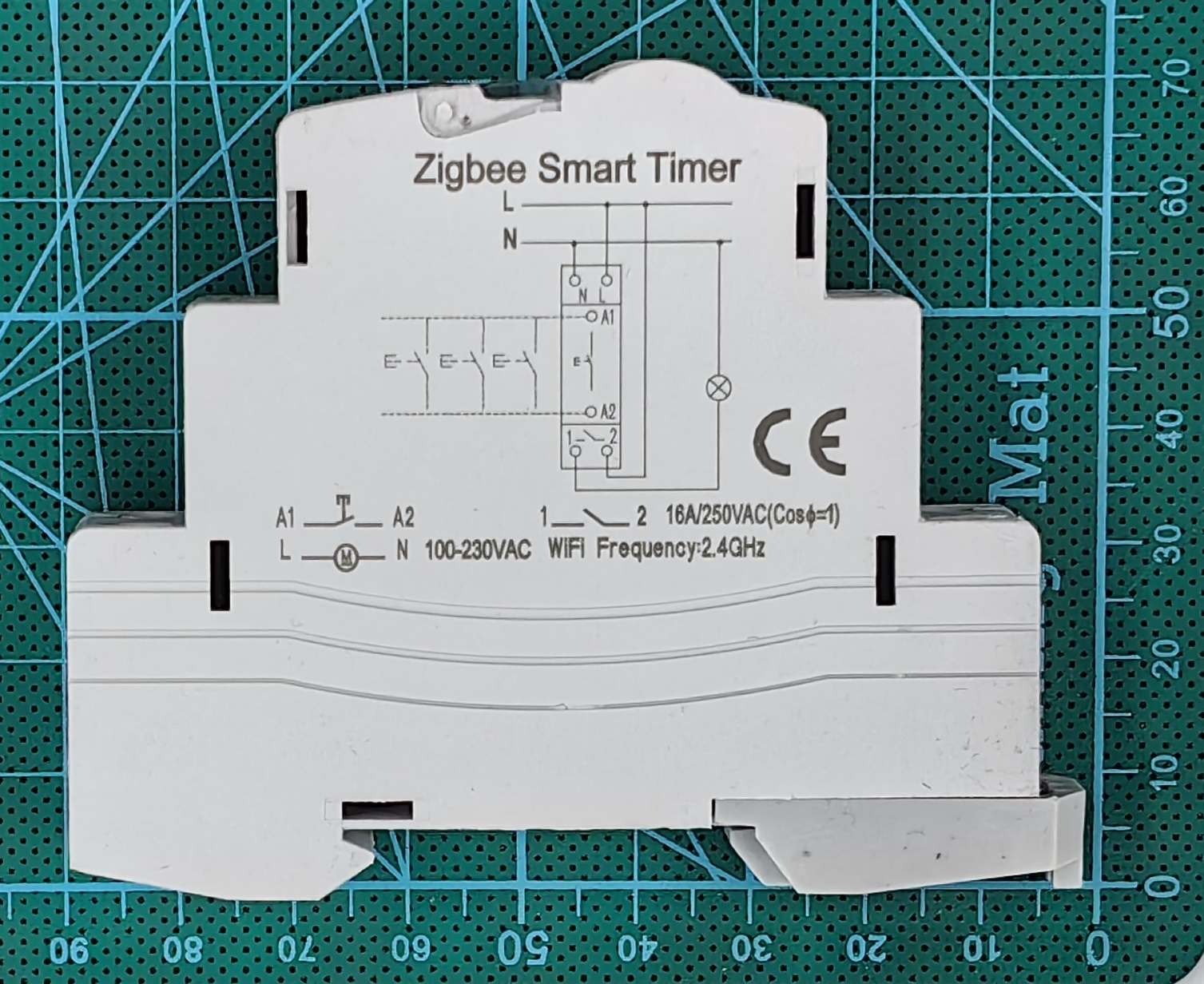

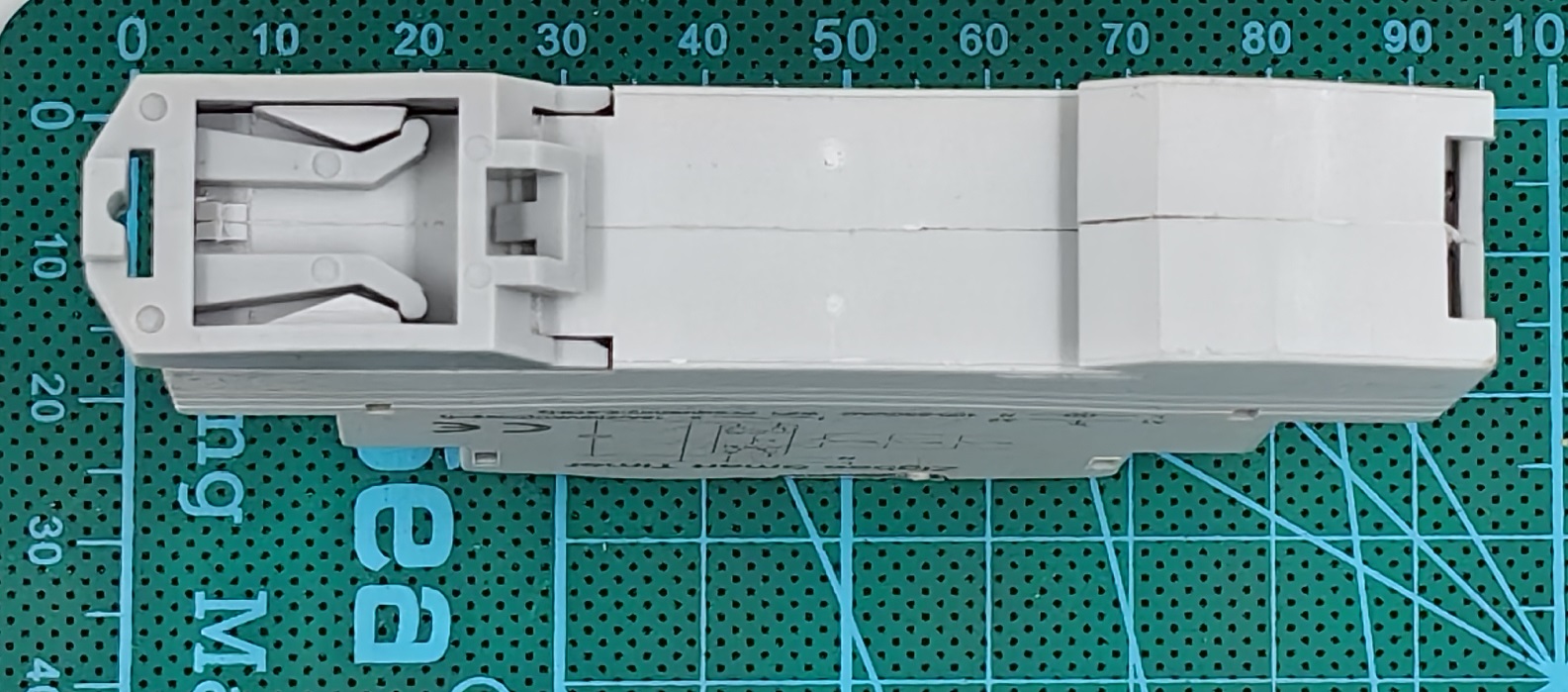

Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото коробки
Результаты тестирования
Оценки приводятся по шкале от 1 до 10:
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. | - | - |
| 2 | Общий вид изделия, качество сборки, качество материалов | - | - |
| 3 | Соответствие размеров устройства паспортным данным | - | - |
| 4 | Геометрия устройства (ровность граней, ребер и т.д) | - | - |
| 5 | Соответствие и количество заявленных интерфейсов паспортным значениям | - | - |
| 6 | Корректность и качество работы переключающих механизмов | - | - |
| 7 | Качество изготовления и монтажа электронных компонентов | - | - |
| 8 | Шум при работе | - | - |
Функциональное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1. | Простота первоначальной настройки устройства | - | - | ||||||||||||||||||||||||
| 3. | Работа в сценариях через хаб | - | - | ||||||||||||||||||||||||
| 4. | Работу через голосовые помощники | - | - | ||||||||||||||||||||||||
| 5. | Влияние на другие устройства в сети | - | - | ||||||||||||||||||||||||
| 6. | Скорость реакции на команды из мобильного приложения | - | - | ||||||||||||||||||||||||
| 7. | Скорость реакции на команды от другого устройства | - | - | ||||||||||||||||||||||||
| 8. | Стабильность подключения устройства к сети | - | - | ||||||||||||||||||||||||
| 9. | Корректность работы световой индикации | - | - | ||||||||||||||||||||||||
| 10. | Удобство и функциональность базового ПО контроллеров | - | - | ||||||||||||||||||||||||
| 11. | Удобство и функциональность стороннего ПО контроллеров | - | - | ||||||||||||||||||||||||
| 12. | Время восстановления работоспособности после восстановления питания | 10 | 1-2сек | ||||||||||||||||||||||||
| 13. | Тип подключаемого выключателя | моментальная кнопка | - | ||||||||||||||||||||||||
Время реагирования на команды
|
- | - |
Нагрузочное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Работа при указанных в документации значениях максимальной нагрузки | 10 | Почти не греется (температура после часового теста 43 градуса) |
| 2. | Стабильность работы устройства в условиях загруженной сети | - | - |
| 3. | Стабильность работы устройства в условиях выполнения многократных однотипных команд | - | - |
| 5. | Стресс-тест (период 2с) с мелкой нагрузкой - 100 раз | 10 | 100w led |
| 16. | Стресс-тест (период 2) с почти номинальной нагрузкой - 100 раз | 10 | 200W led |
| 7. | Стресс-тест (период 2) с нагрузкой выше номинальной - 100 раз | 10 | 230w led |
| 8. | Стресс-тест с долгосрочною работой(1 час) | 10 | разогрев до 43 градусов
|
| 9. | Тест на выносливость (период 1 с) - 10 00 раз | - | - |
Заключение
-
