Ledron Zigbee Диммер одноканальный 220В 200Вт
Материал из Лаборатория Девелики
Дополнительные действия
Это утверждённая версия страницы. Она же — наиболее свежая версия.
Файл:Eva 3da8aa4e image-mce-20251027-115727899.png Файл:Eva 3d1dc51e thumbnail.jpg Файл:Eva bbed25ca image-mce-20251031-152820023.png Файл:Eva 6af5d339 image-mce-20251027-143745038.png Файл:Eva 5f069a97 image-mce-20251027-144252372.png Файл:Eva c4489ea2 image-mce-20240416-182131.png Файл:Eva f34b8810 002.bmp Файл:Eva 3df12423 001.bmp Файл:Eva 314776ae 000.bmp
Тип устройстваДиммер
Производитель устройстваLedron
Модель и линейка устройстваQS-ZigbeeD06-TRIAC Максимальная общая нагрузка 200 Вт Максимальная нагрузка на 1 канал 200 Вт Минимальная нагрузка на 1 канал -
Количество каналов1
Наличие управления по RFДа Наличие и тип управления через проводную кнопку Да, выключатель без фиксации, доступно диммирование выключателем
Диапазон рабочих температур и влажности-10℃ - +40℃
Способ монтажаВ подрозетник/на динрейку
Наличие нуляда Поведение и потребление в случае отсутствия N - как влияет и ведёт себя с диммируемыми LED лампочками минимальной паспортной мощности - Габариты паспортные 39*39*18(23) мм
Рабочее напряжение100 - 240В
Артикул устройства и ссылка на сайт производителяQS-ZigbeeD06-TRIAC
Режим сопряжения и сбросаЗажать кнопку reset на 10 секунд, пока не замигает индикаторный светодиод или из выключенного состояния зажать выключатель без фиксации на 10 секунд.
Поведение при обесточиванииВсегда включено/Всегда выключено/Последнее состояние
Роль в Zigbee сетиРоутер
ЭкосистемаLedron
Степень защитыIP20
Интеграция со SprutZigbee
Каталог SprutБиндинг Пока что нет в каталоге спрута Да*
Шаблон для Sprutесть
Где купитьledron
Стоимость в $$27
Номер на складеDVLK0538
Номер коробки22 Информация об устройстве (SprutHub) Инфо Address: A4C138C6C2E1A75F/D353
Structure * Endpoint 1 (DIMMABLE_LIGHT) ** Input *** 1000_TouchlinkCommissioning *** 0000_Basic **** 0000_ZCLVersion: 3 [UNSIGNED_8_BIT_INTEGER] **** 0001_ApplicationVersion: 70 [UNSIGNED_8_BIT_INTEGER] **** 0003_HWVersion: 1 [UNSIGNED_8_BIT_INTEGER] **** 0004_ManufacturerName: _TZ3210_ngqk6jia [CHARACTER_STRING] **** 0005_ModelIdentifier: TS110E [CHARACTER_STRING] **** 0006_DateCode: [CHARACTER_STRING] **** 0007_PowerSource: 1 [ENUMERATION_8_BIT] **** FFDF_Custom: p�0 [CHARACTER_STRING] **** FFE2_Custom: 54 [UNSIGNED_8_BIT_INTEGER] **** FFE4_Custom: 1 [UNSIGNED_8_BIT_INTEGER] **** FFFE_Custom: 0 [ENUMERATION_8_BIT] *** E001_ManufacturerSpecific *** 0003_Identify *** 0004_Groups *** 0005_Scenes *** 0006_OnOff **** 0000_OnOff: true [BOOLEAN] **** 8002_RestartStatus: 2 [ENUMERATION_8_BIT] **** F000_Custom: 0 [UNSIGNED_32_BIT_INTEGER] *** 0008_LevelControl **** F000_CurrentLevel: 392 [UNSIGNED_16_BIT_INTEGER] **** FC03_MinLevel: 10 [UNSIGNED_16_BIT_INTEGER] **** FC04_MaxLevel: 1000 [UNSIGNED_16_BIT_INTEGER] ** Output *** 0019_OtaUpgrade *** 000A_Time * Endpoint 242 (ZGP_PROXY_BASIC) ** Output *** 0021_GreenPower
Binding table
Group membership
Associated devices
Neighbor table
Routing table

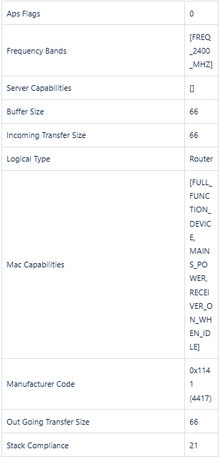

Node Descriptor {
Structure * Endpoint 1 (DIMMABLE_LIGHT) ** Input *** 1000_TouchlinkCommissioning *** 0000_Basic **** 0000_ZCLVersion: 3 [UNSIGNED_8_BIT_INTEGER] **** 0001_ApplicationVersion: 70 [UNSIGNED_8_BIT_INTEGER] **** 0003_HWVersion: 1 [UNSIGNED_8_BIT_INTEGER] **** 0004_ManufacturerName: _TZ3210_ngqk6jia [CHARACTER_STRING] **** 0005_ModelIdentifier: TS110E [CHARACTER_STRING] **** 0006_DateCode: [CHARACTER_STRING] **** 0007_PowerSource: 1 [ENUMERATION_8_BIT] **** FFDF_Custom: p�0 [CHARACTER_STRING] **** FFE2_Custom: 54 [UNSIGNED_8_BIT_INTEGER] **** FFE4_Custom: 1 [UNSIGNED_8_BIT_INTEGER] **** FFFE_Custom: 0 [ENUMERATION_8_BIT] *** E001_ManufacturerSpecific *** 0003_Identify *** 0004_Groups *** 0005_Scenes *** 0006_OnOff **** 0000_OnOff: true [BOOLEAN] **** 8002_RestartStatus: 2 [ENUMERATION_8_BIT] **** F000_Custom: 0 [UNSIGNED_32_BIT_INTEGER] *** 0008_LevelControl **** F000_CurrentLevel: 392 [UNSIGNED_16_BIT_INTEGER] **** FC03_MinLevel: 10 [UNSIGNED_16_BIT_INTEGER] **** FC04_MaxLevel: 1000 [UNSIGNED_16_BIT_INTEGER] ** Output *** 0019_OtaUpgrade *** 000A_Time * Endpoint 242 (ZGP_PROXY_BASIC) ** Output *** 0021_GreenPower
Binding table
Group membership
Associated devices
Neighbor table
Routing table
Node Descriptor {

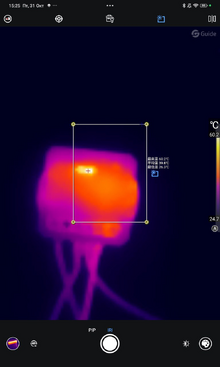

КрепежКоробка Тепловизор
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Проверка защиты от КЗ и вообще проверка на защиты Проверка Диммера на писк при мин/ср/макс нагрузки |
| 10 | При любых нагрузках писка нет Проверка на защиту от КЗ не проводилась |
| 2 | Влияние на другие устройства в сети |
| 3 | Стабильность подключения устройства к сети |
| 10 | 4. |
| 10 | 5. |
| 10 | 6. |
| 5 | Нет выбора типа лампочки и настройки диапазона диммирования |
| 7 | Время восстановления работоспособности после восстановления питания |
| 10 | 1-2 сек |
| 8 | Тип подключаемого устройства |
| 9 | Плавность диммирования |

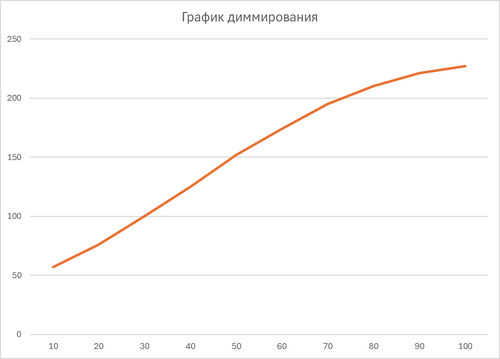

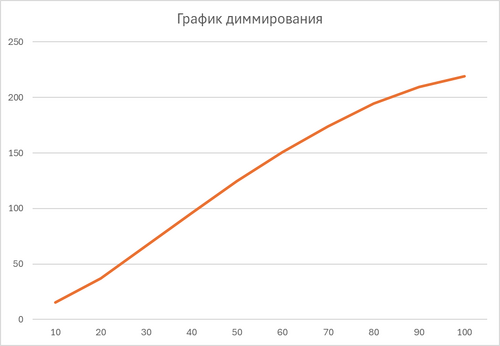

| 10 | График диммирования по 10 точкам с нагрузочной лампочкой |
| 10 | Стабильность работы при минимальном заявленном напряжении |
| 10 | 11. |
| 10 | 12. |
| 13 | Скорость диммирования 0-100 (приложить график T-V, снятый с осциллографа) |
| 10 | Примерно 1.75сек |
| 14 | Шаг диммирования в % |
| 10 | 1% |
| 15 | Возможность задать в настройках скорость диммирования |
| 16 | Выбор фронт полуволны для срезания при диммировании (для диммеров работающих на переменном напряжении) |
| 17 | Время реагирования на команды (с использованием осцилографа) |
| 8 | 190мс WEB (время от нажатия кнопки в интерфейсе до появления изменения напряжения на щупе осцилографа) |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки с резистивной нагрузкой |
| 10 | 2. |
| 10 | Нагрелся до 63 градусов при 240Вт LED нагрузки |
| 3 | Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую лампу - медленный (0-100 за 15 сек) , по 5 раз |
| 7 | Диммирует плавно, однако лампочки начинают светиться с 30% яркости для Navigator и 44% для Rexant. Также последние 10% диммирования глазом не видны. Navigator N0322 10 Вт |
| 4 | Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую лампу - быстрый (0-100 за 1 сек) 5 раз |
| 7 | Есть небольшие скачки при повышении и понижении яркости |
| 5 | Стабильность работы устройства в условиях выполнения многократных однотипных команд с периодичностью 0,1с с помощью сценария в течение 30 секунд). |
| 8 | Устройство пропускает команды, если не успевает их отработать. |
| 6 | Стресс-тест (период 2с) с нагрузкой 75% от номинальной резистивной - 100 раз |
| 10 | 1 лампочка Navigator 95Вт и 1 лампочка Navigator 60Вт |
| 7 | Стресс-тест (период 2) с номинальной резистивной нагрузкой - 100 раз |
| 10 | 2 лампочки Navigator 95Вт |
| 8 | Стресс-тест (период 2) с резистивной нагрузкой выше номинальной на 15% - 100 раз |
| 10 | 1 лампочка Navigator 95Вт и 2 лампочки Navigator 60Вт |
| 9 | Стресс-тест (период 2с) с нагрузкой 75% LED - 100 раз |
| 10 | с 1 лампой feron lb-65 120Вт и 1 лампой feron lb-130 30Вт (150Вт) |
| 10 | Стресс-тест (период 2) с 100% LED нагрузкой - 100 раз |
| 10 | с 1 лампой feron lb-65 120Вт и 3 лампами feron lb-130 30Вт (210Вт) |
| 11 | Стресс-тест (период 2c ) с LED нагрузкой 120% - 100 раз |
| 10 | с 2 лампами feron lb-65 120Вт (240Вт) |
| 12 | Стресс-тест с максимально допустимой резистивной нагрузкой(1 час) |
| 10 | 13. |
| 10 | 14. |
| 7 | Работает с: |
| 15 | Выходной сигнал на канале при 10 % яркости с нагрузкой 95W |
| 9 | скриншот с осциллографаФайл:Eva f34b8810 002.bmp |
| 16 | Выходной сигнал на канале при 50 % яркости с нагрузкой 95W |
| 9 | скриншот с осциллографаФайл:Eva 3df12423 001.bmp |
| 17 | Выходной сигнал на канале при 100 % яркости с нагрузкой 95W |
| 9 | скриншот с осциллографаФайл:Eva 314776ae 000.bmp |
| 18 | Температура устройства после получаса при максимальной резистивной паспортной нагрузке |
| 8 | Нагрелся до 60 градусов |
| 19 | Замер пропускаемого тока (с указанием в mA) в выключенном состоянии ( Для устройств без 0 линии) |
Заключение
Рейтинг для использования с резистивной нагрузкой - 8.5 , с LED - 7.5. Диммер линейно диммирует (Особенно если смотреть по графику изменения напряжения), однако большинство лампочек начинают светиться с 20-30% яркости и последние процентов 10 практически не меняют яркость. Достаточно быстро реагирует на команды, хорошо держит как резистивную, так и LED нагрузку. Достаточно быстро изменяет яркость от 0 до 100%, имеет плавный пуск. В Spruthub к сожалению не имеет настройки типа лампочки и диапазона диммирования, в отличие от родного приложения. Обладает неидеальным графиком выходного сигнала при различной яркости.
