Gledopto Диммер на Din 1.8А
Материал из Лаборатория Девелики
Дополнительные действия
Это утверждённая версия страницы. Она же — наиболее свежая версия.

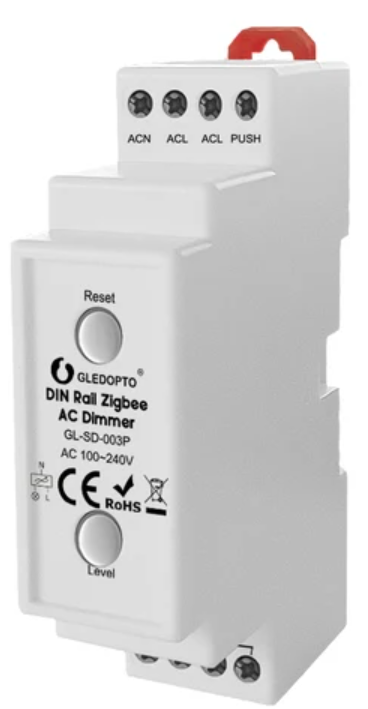

Файл:Eva a9476e3e image-mce-20241204-094253.png Файл:Eva c4489ea2 image-mce-20240416-182131.png
Тип устройстваДиммер

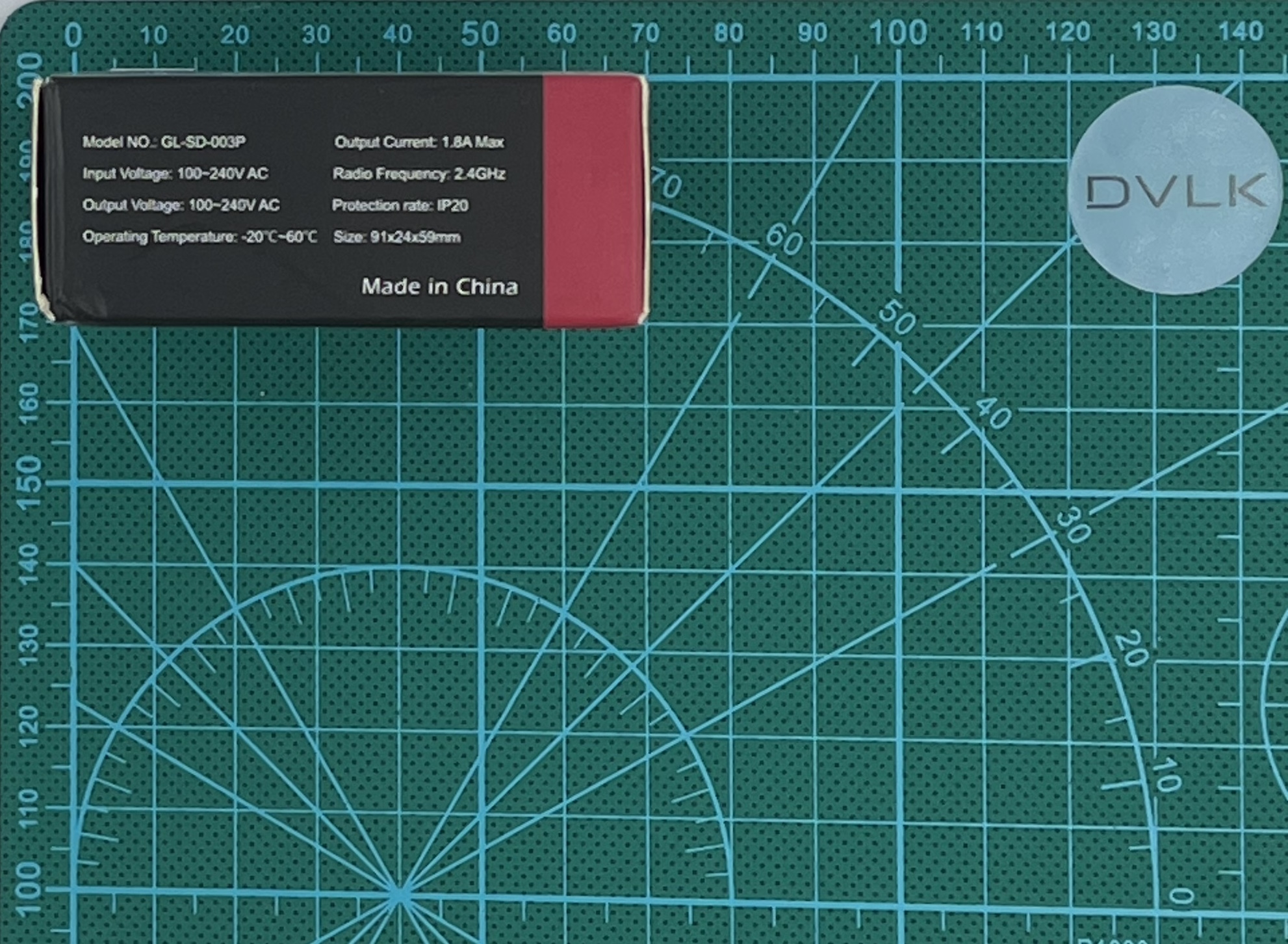

Упаковка и внешний вид - приемлемо/неприемлемоприемлемо
Функционал - приемлемо/неприемлемоприемлемо
Работа Tuya - приемлемо/неприемлемоприемлемо
Работа в SH и соответствие работе в TUYAшаблон есть, не работает
Заключение/заметки/примечанияне отвечает на команды, сразу впадает в состояние нет ответа. Судя по информации из чата поддержки sprut это происходит на устройствах определенной свежей партии, где была прошивка
Производитель устройстваGLEDOPTO
Модель и линейка устройстваGL-SD-003P Максимальная общая нагрузка 1.8А Максимальная нагрузка на 1 канал 1.8А (200Вт LED или 400Вт резистивной при 220В) Минимальная нагрузка на 1 канал -
Количество каналов1
Наличие управления по RFнет Наличие и тип управления через проводную кнопку да, выключатель без фиксации
Диапазон рабочих температур и влажности-20~60°C
Способ монтажана Din
Наличие нуля—
С нулевой линиейПоведение и потребление в случае отсутствия N - как влияет и ведёт себя с диммируемыми LED лампочками минимальной паспортной мощности Нулевая линия обязательна Габариты паспортные 92*24*59мм
Рабочее напряжение100-240В
Артикул устройства и ссылка на сайт производителяgledopto
Режим сопряжения и сброса5 коротких нажатий на кнопку reset или 5 раз включить\выключить
Поведение при обесточиваниипоследнее состояние
Роль в Zigbee сетиРоутер
ЭкосистемаTuya
Степень защитыIP20
Интеграция со SprutZigbee
Каталог SprutБиндинг sprut.ai
Шаблон для Sprut—
Где купитьaliexpress
Стоимость в $$19
Номер на складеDVLK0382

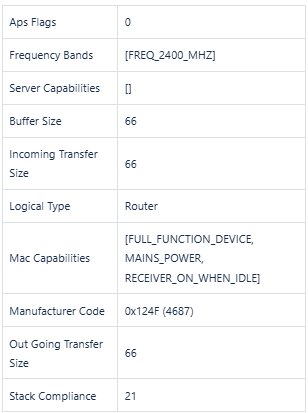

Номер коробки22 Информация об устройстве (SprutHub) Инфо
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 9 | Малозаметный писк при любой нагрузке и любом уровне яркости |
| 2 | Влияние на другие устройства в сети |
| 3 | Стабильность подключения устройства к сети |
| 10 | 4. |
| 10 | 5. |
| 10 | Можно выбрать тип лампочки, указать минимальную яркость, регулировать яркость |
| 6 | Удобство и функциональность стороннего ПО контроллеров |
| 0 | Можно регулировать яркость Через 10-15 секунд после подключения полностью "отваливается", не реагирует ни на какие команды и изменяет статус на "нет ответа" |
| 7 | Время восстановления работоспособности после восстановления питания |
| 10 | 1-2 секунды |
| 8 | Тип подключаемого устройства Тип выключателя |
| 9 | Плавность диммирования |
| 10 | Стабильность работы при минимальном заявленном напряжении |
| 11 | Стабильность работы при максимальном заявленном напряжении |
| 12 | Частота ШИМ (для диммеров работающих на постоянном напряжении) |
| 13 | Скорость диммирования 0-100 (приложить график T-V, снятый с осциллографа) |
| 14 | Шаг диммирования в % |
| 15 | Возможность задать в настройках скорость диммирования |
| 16 | Выбор фронт полуволны для срезания при диммировании (для диммеров работающих на переменном напряжении) |
| 17 | Время реагирования на команды (с использованием осцилографа) |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки с резистивной нагрузкой |
| 2 | Работа при указанных в документации значениях максимальной нагрузки с LED нагрузкой |
| 3 | Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую лампу - медленный (0-100 за 15 сек) , по 5 раз |
| 4 | Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую лампу - быстрый (0-100 за 1 сек) 5 раз |
| 5 | Стабильность работы устройства в условиях выполнения многократных однотипных команд с периодичностью 0,1с с помощью сценария в течение 30 секунд). |
| 6 | Стресс-тест (период 2с) с нагрузкой 75% от номинальной резистивной - 100 раз |
| 7 | Стресс-тест (период 2) с номинальной резистивной нагрузкой - 100 раз |
| 8 | Стресс-тест (период 2) с резистивной нагрузкой выше номинальной на 15% - 100 раз |
| 9 | Стресс-тест (период 2с) с нагрузкой 75% LED - 100 раз |
| 10 | Стресс-тест (период 2) с 100% LED нагрузкой - 100 раз |
| 11 | Стресс-тест (период 2c ) с LED нагрузкой 120% - 100 раз |
| 12 | Стресс-тест с максимально допустимой резистивной нагрузкой(1 час) |
| 13 | Тест на выносливость (период 1 с) - 10 00 раз |
| 14 | Совместимость с LED лампами |
| 15 | Выходной сигнал на канале при 10 % яркости с нагрузкой 95W |
| 16 | Выходной сигнал на канале при 50 % яркости с нагрузкой 95W |
| 17 | Выходной сигнал на канале при 100 % яркости с нагрузкой 95W |
| 18 | Температура устройства после получаса при максимальной резистивной паспортной нагрузке |
| 19 | Замер пропускаемого тока (с указанием в mA) в выключенном состоянии ( Для устройств без 0 линии) |
Заключение
Рейтинг 0. Бракованная партия, через 10-15 секунд перестает выходить на связь с хабом sprut и устанавливается статут "нет ответа". C хабом Tuya работает исправно.
