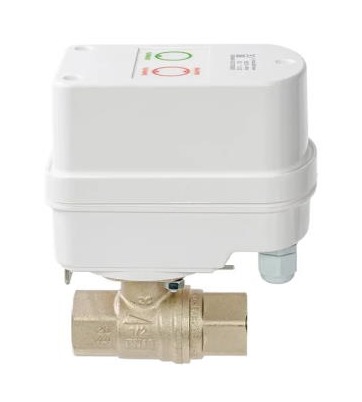

Gidrolock Привод с Zigbee

Привод с Zigbee

Карточка устройства: тип — Привод с Zigbee, доступ — публичный

Тип устройстваПривод с Zigbee

Упаковка и внешний вид - приемлемо/неприемлемоприемлемо

Функционал - приемлемо/неприемлемоприемлемо

Работа Tuya - приемлемо/неприемлемоприемлемо

Работа в SH и соответствие работе в Tuyaшаблон кастомный есть, работает

Заключение/заметки/примечанияв эксплуатации ~9 месяцев

Назначение и функциональные требованияШаровой электропривод предназначен для перекрытия водоснабжения (отопления) в случае возникновения протечки воды.

Производитель устройстваGidrolock

Серия устройстваWINNER

Модель и линейка устройстваWINNER Zigbee BUGATTI 1/2

Артикул устройства и ссылка на сайт производителяWINNER Zigbee

Диаметры подключаемых труб1/2 3/4 1

Рабочий диапазон температур0 °C – 60 °C

Класс защитыIP65

Максимальное давление40 бар

Номинальный крутящий момент10 Нм

Возможность автономной работыда

Тип питанияВнешнее 12 вольт и 4 батареи формата АА

Крутящий момент Максимальный16 Нм

Возможность подключения проводных датчиковда

Возможность подключения беспроводных датчиковда

Звуковой сигналда

Ссылка на документациюgidrolock

Режим сопряжения и сбросаЗажать кнопку сброса на 7-10 секунд до световой индикации.

Поведение при обесточиванииЕсть питание от 4 элементов AA

Роль в Zigbee сетиEnd Device

ЭкосистемаTuya

Интеграция со SprutZigbee

Каталог sprut-

Шаблон для sprut

[[:Файл:TZE200_yltivvzb.json|]]Скачать

Шаблон для sprut

[[:Файл:1722954135166-_TZE200_yltivvzb.json|]]Скачать

Где купитьneptundom

Стоимость166

Номер на складеDVLK0314

Номер коробкиСтоит на 7ом этаже

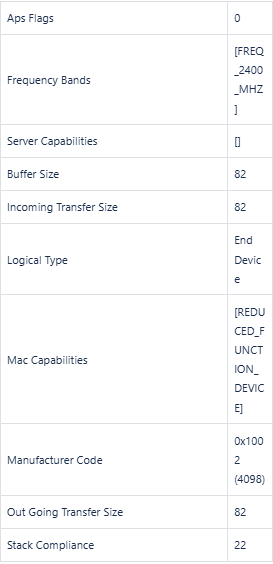

Информация об устройстве(SprutHub)

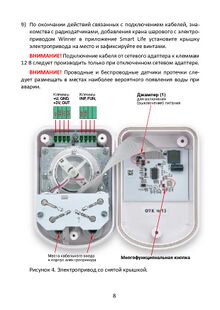

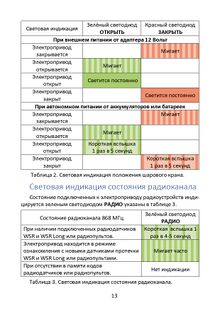

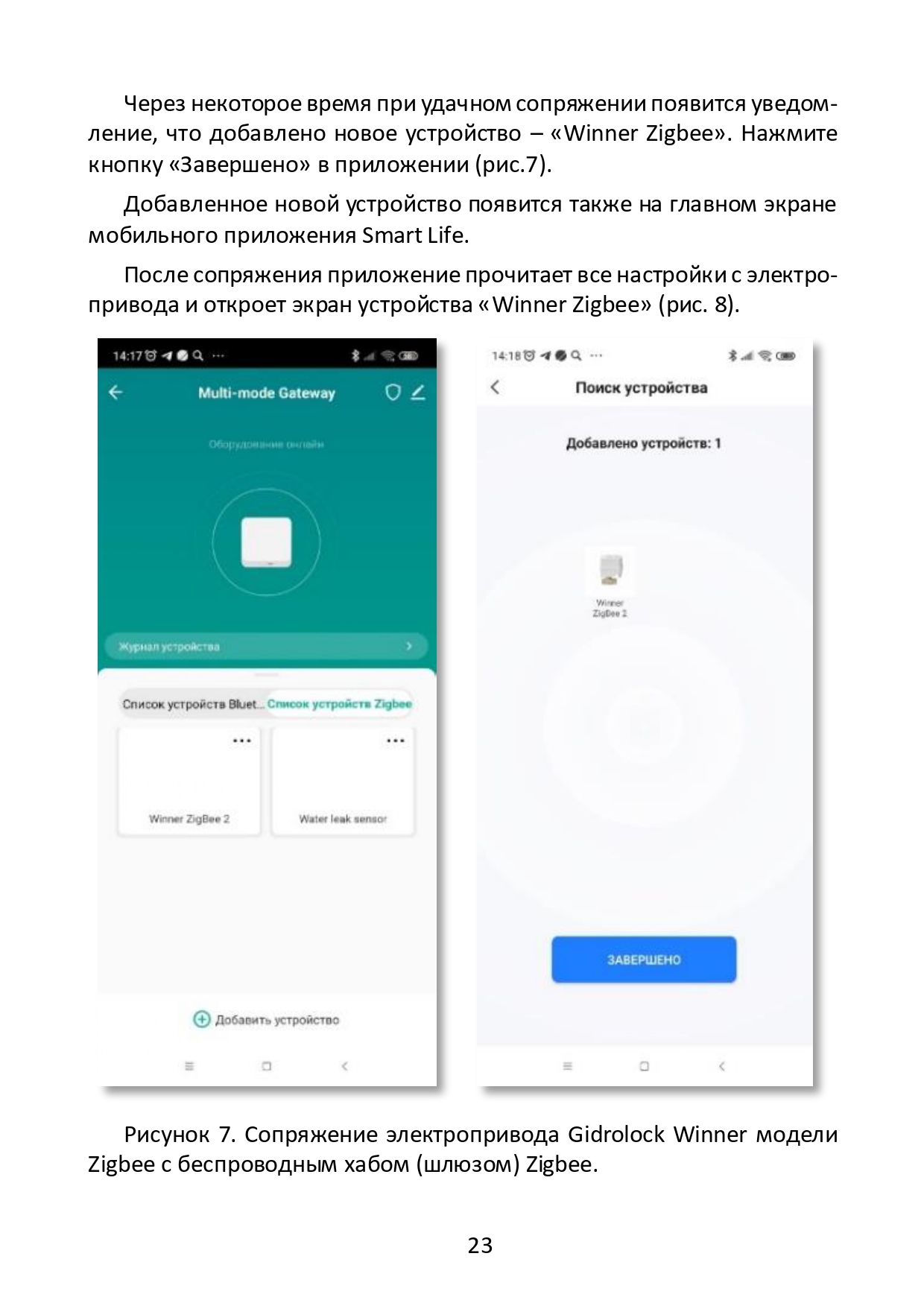

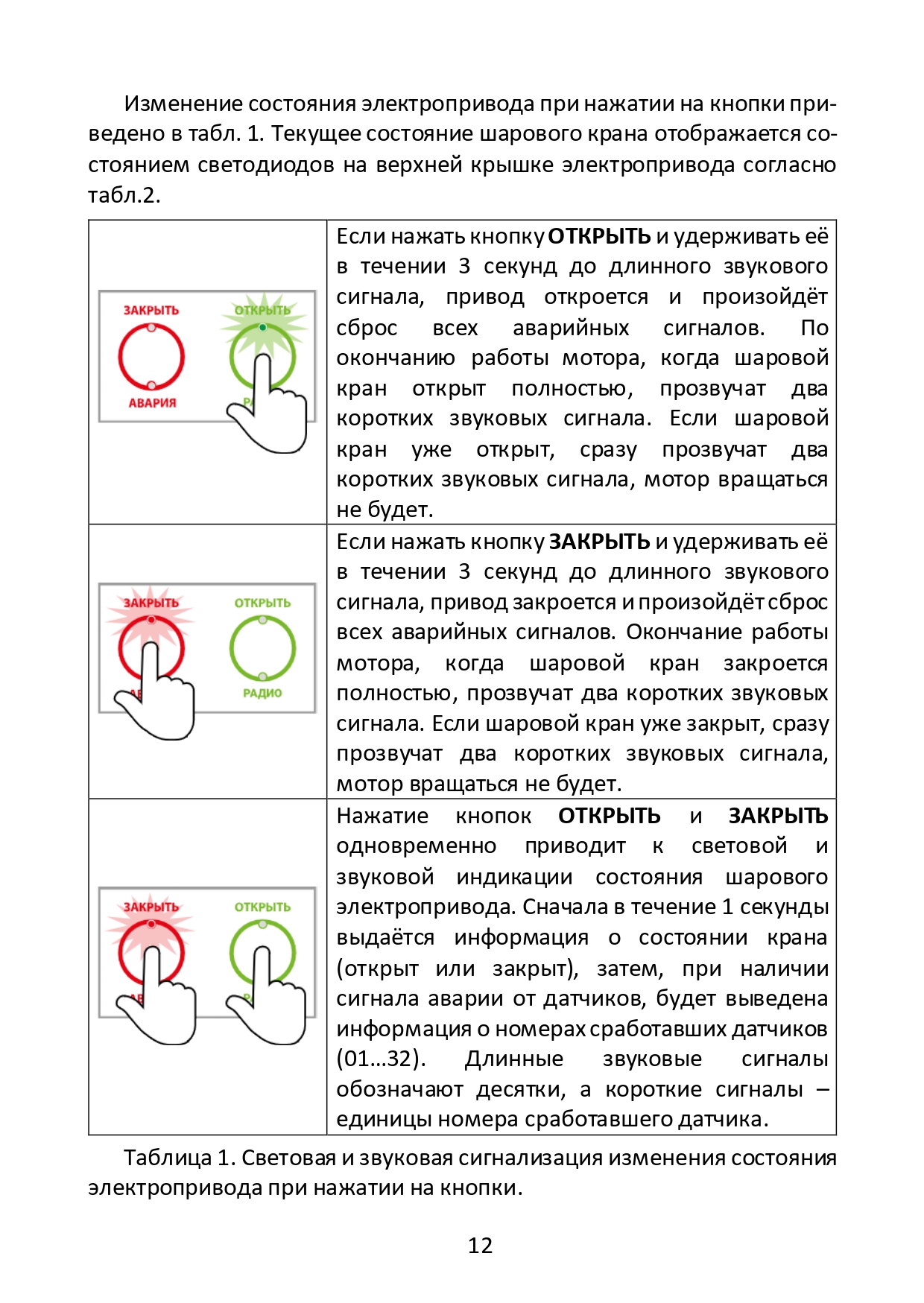

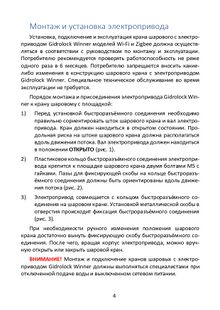

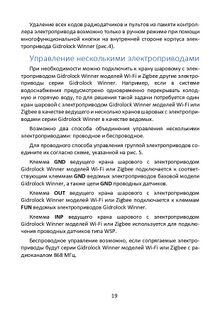

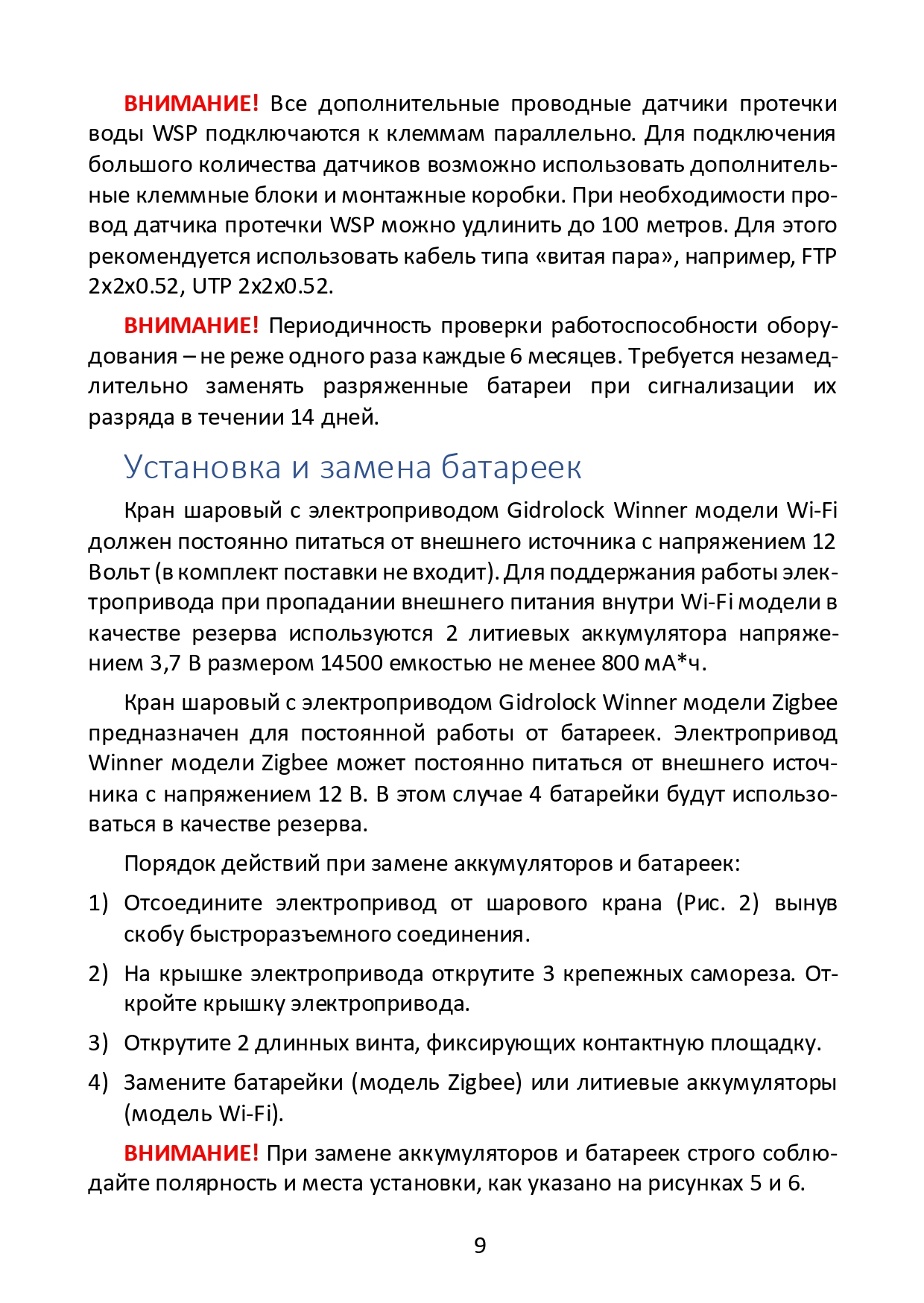

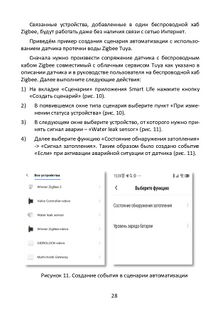

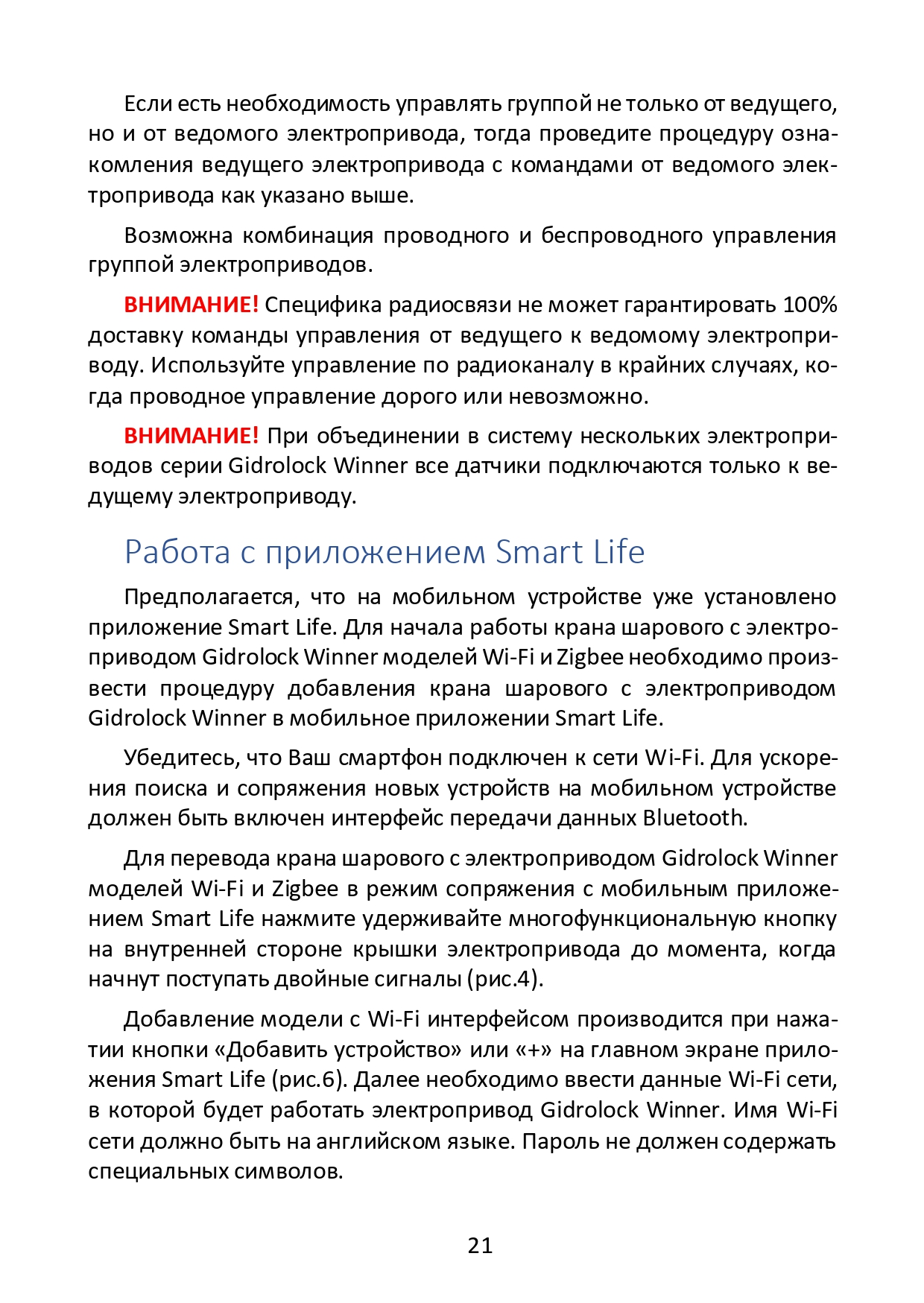

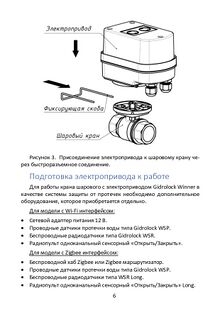

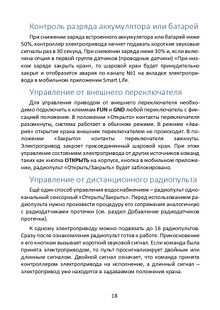

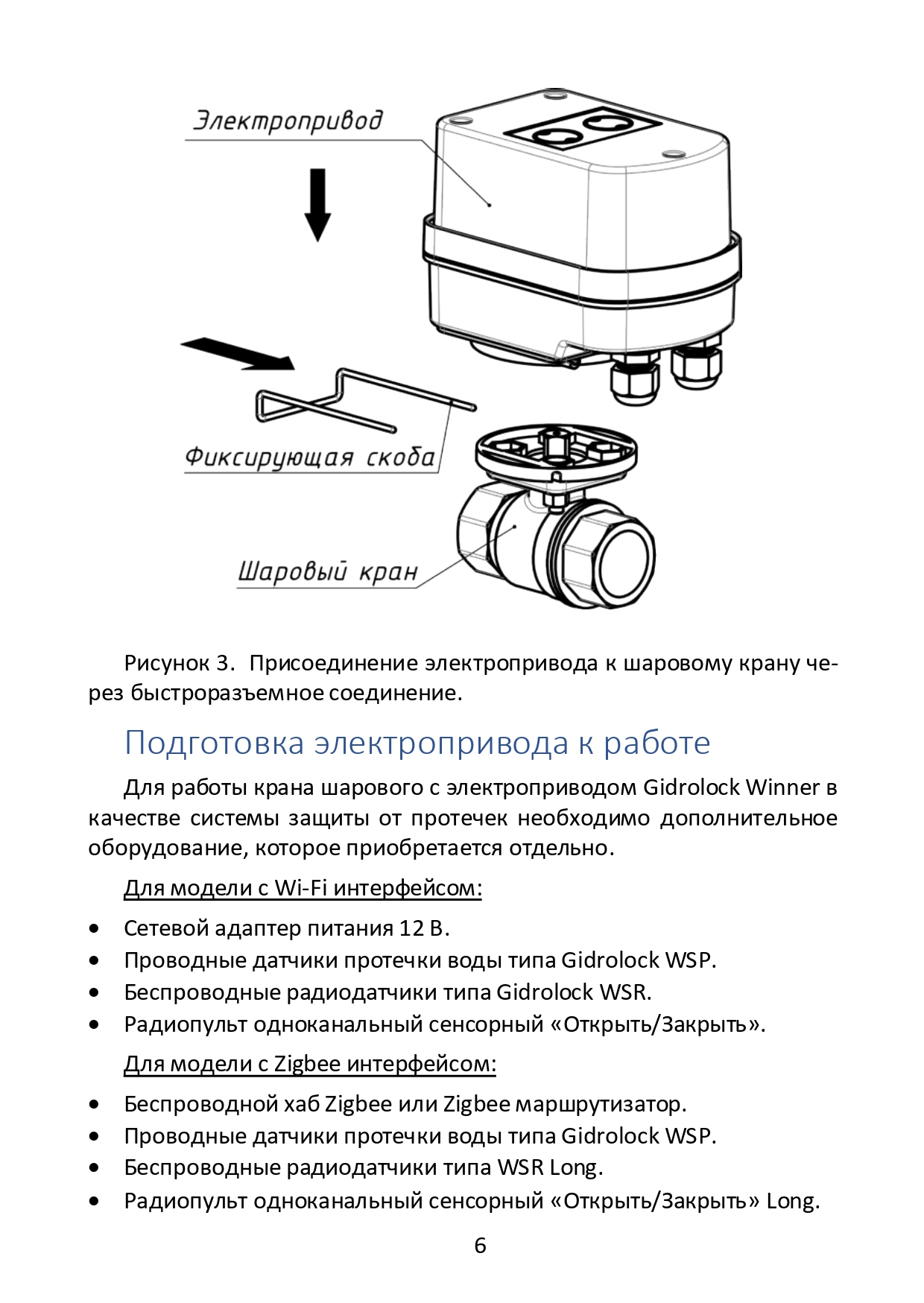

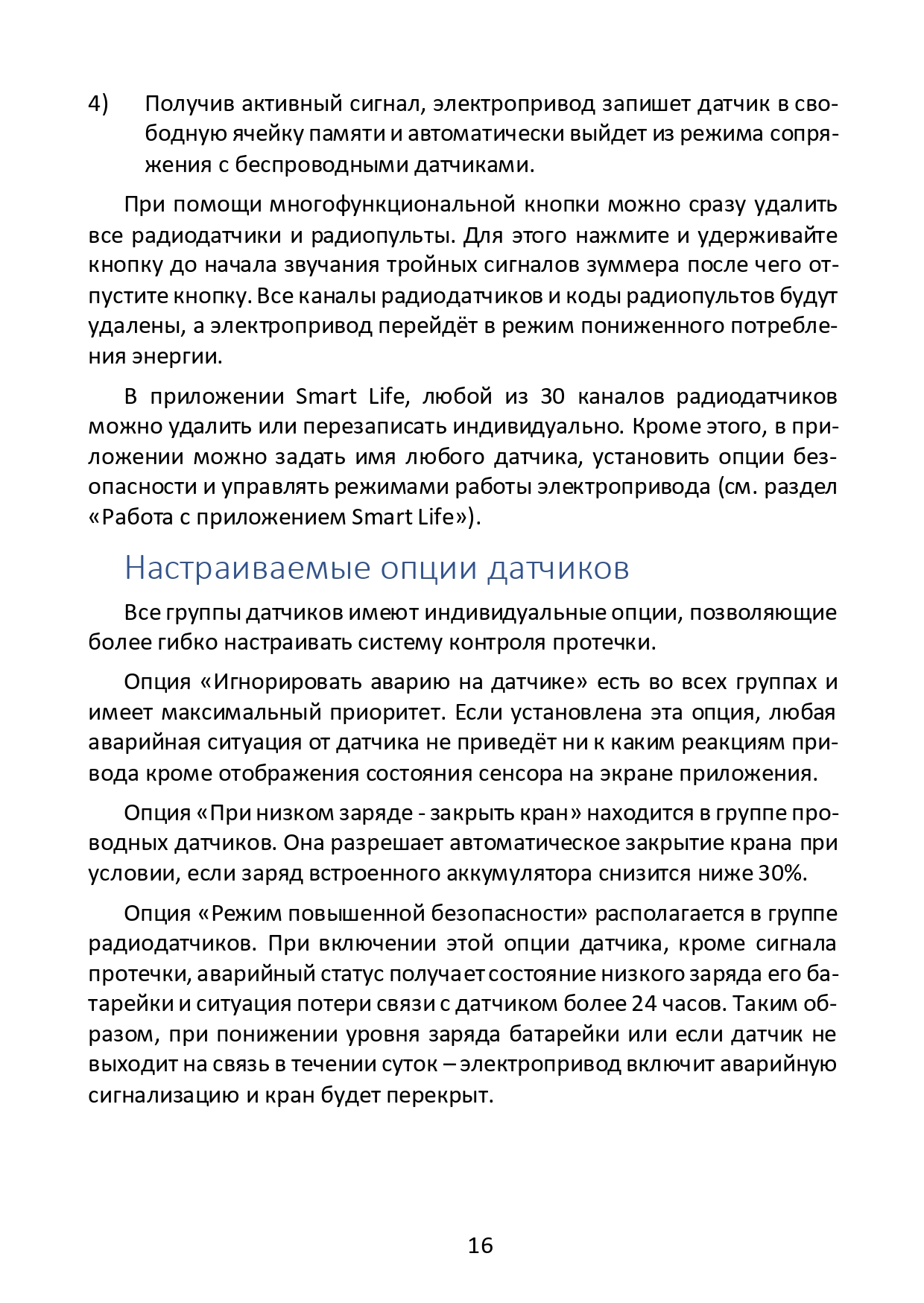

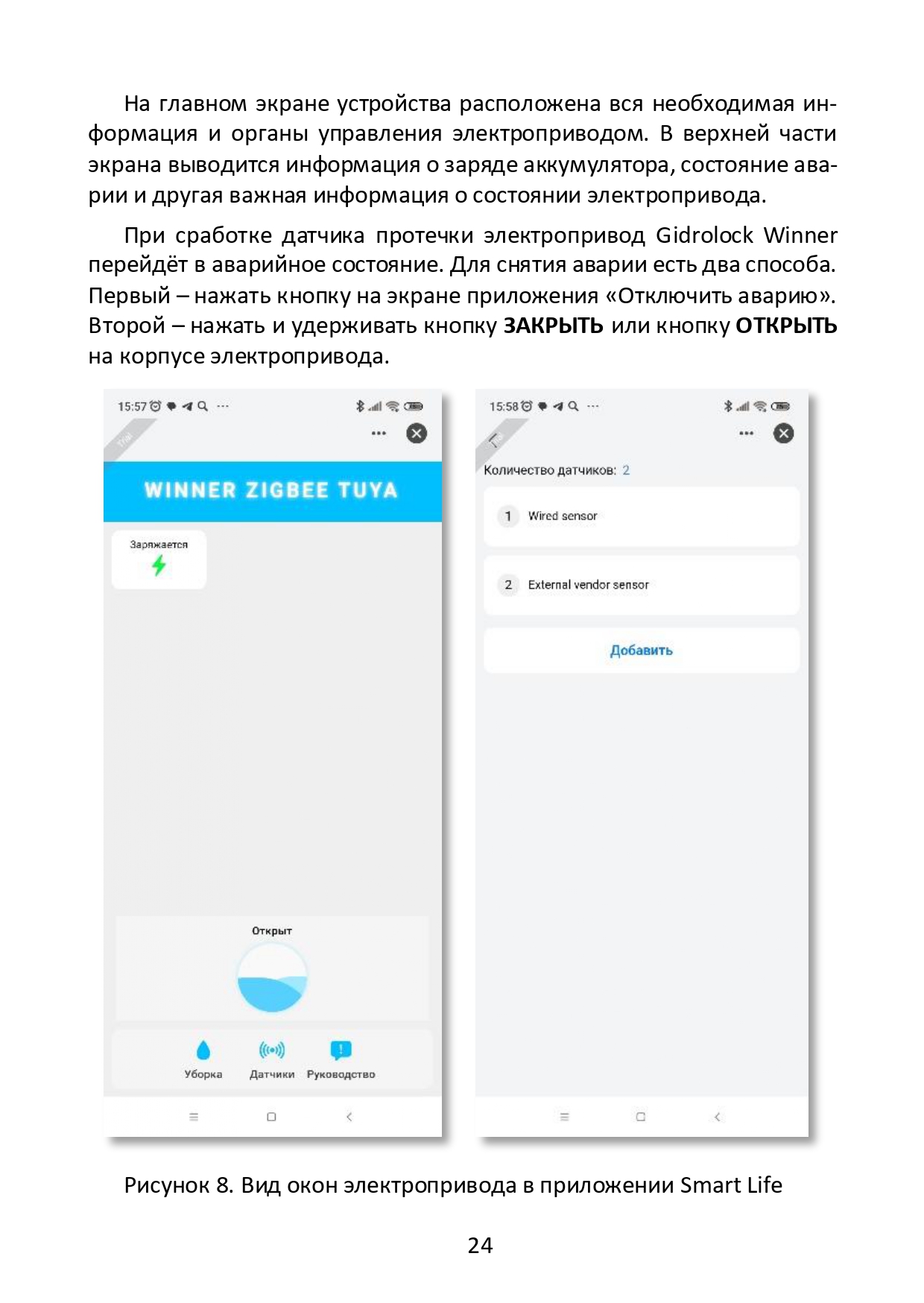

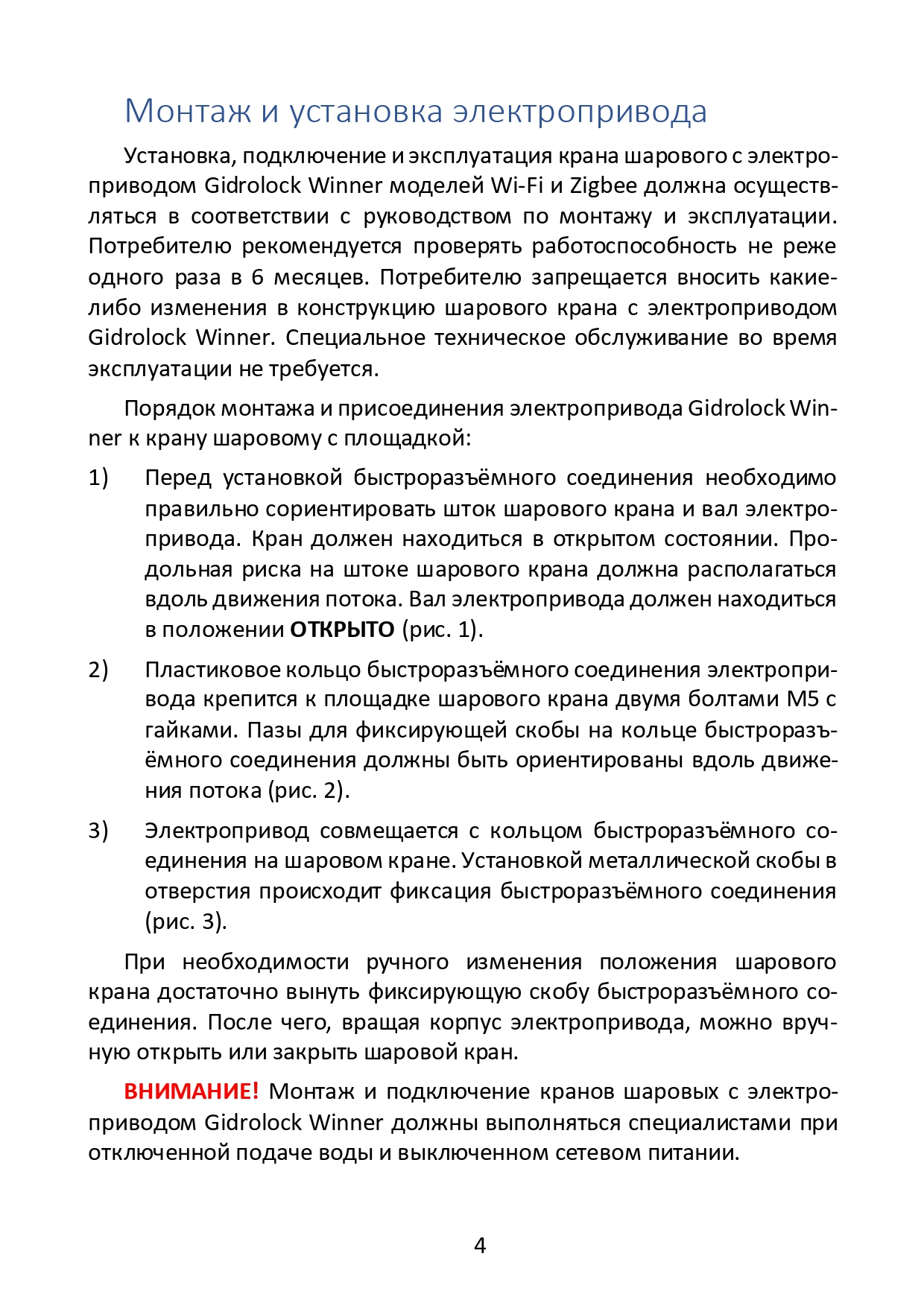

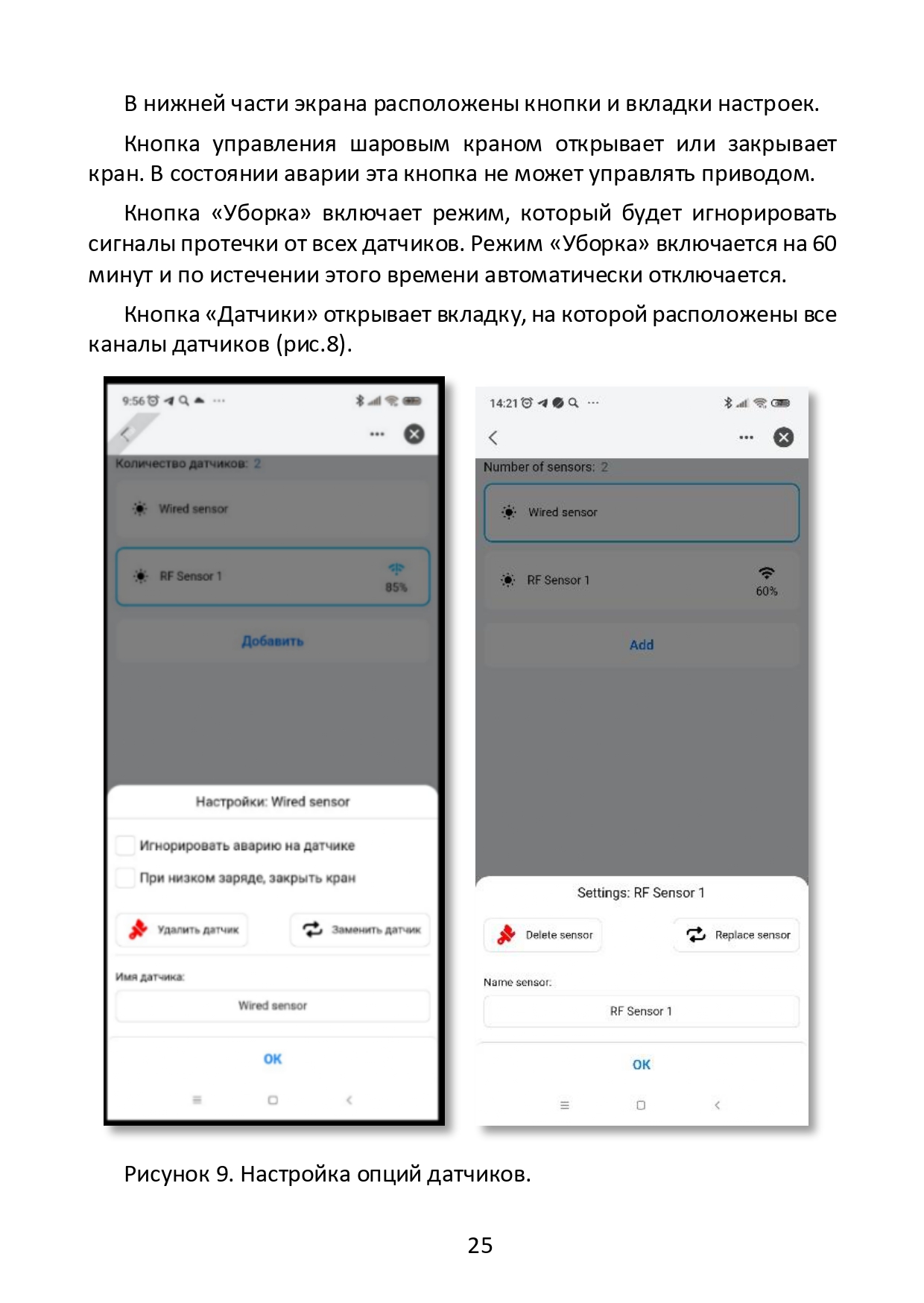

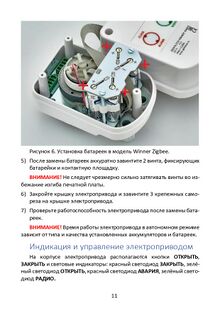

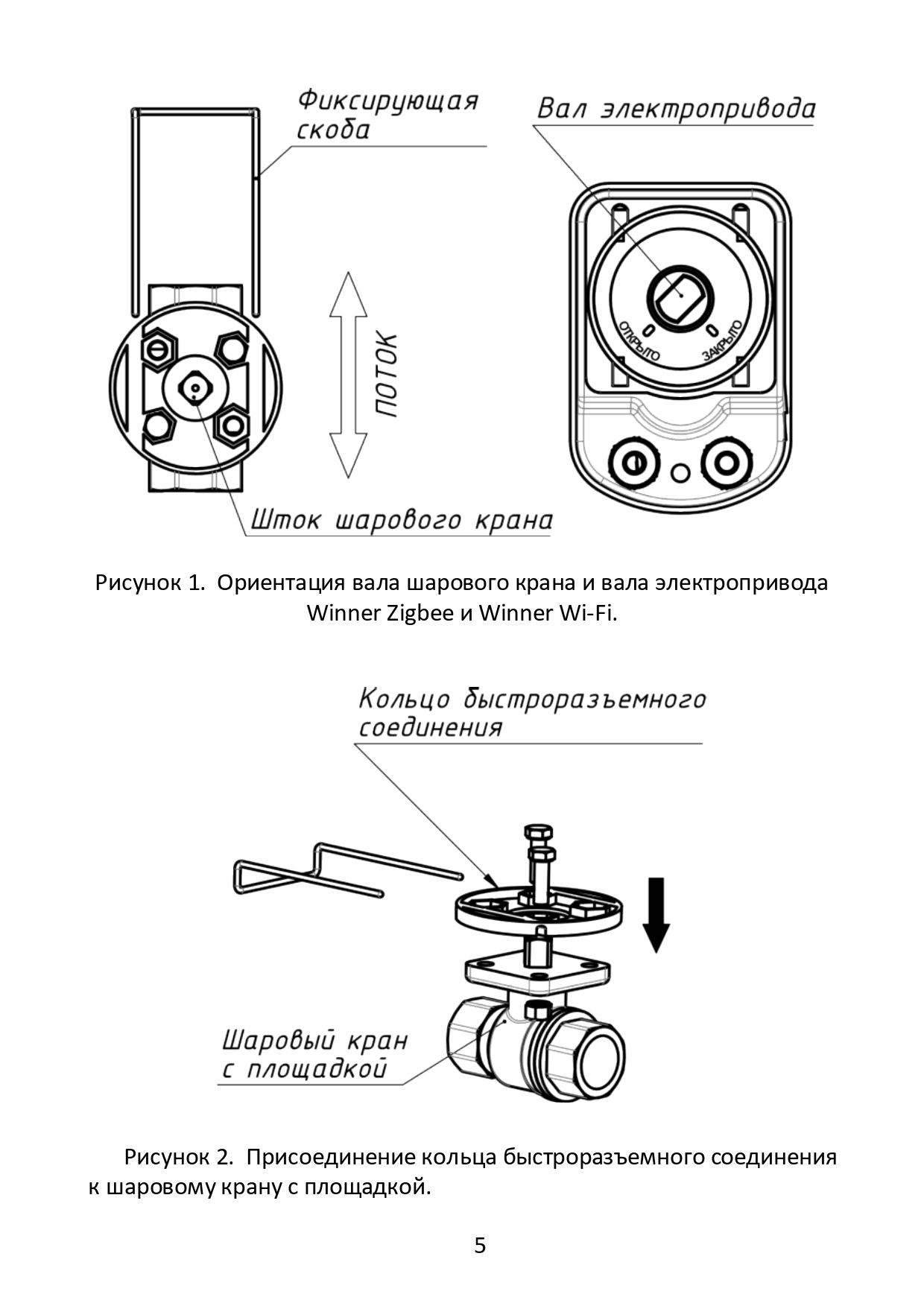

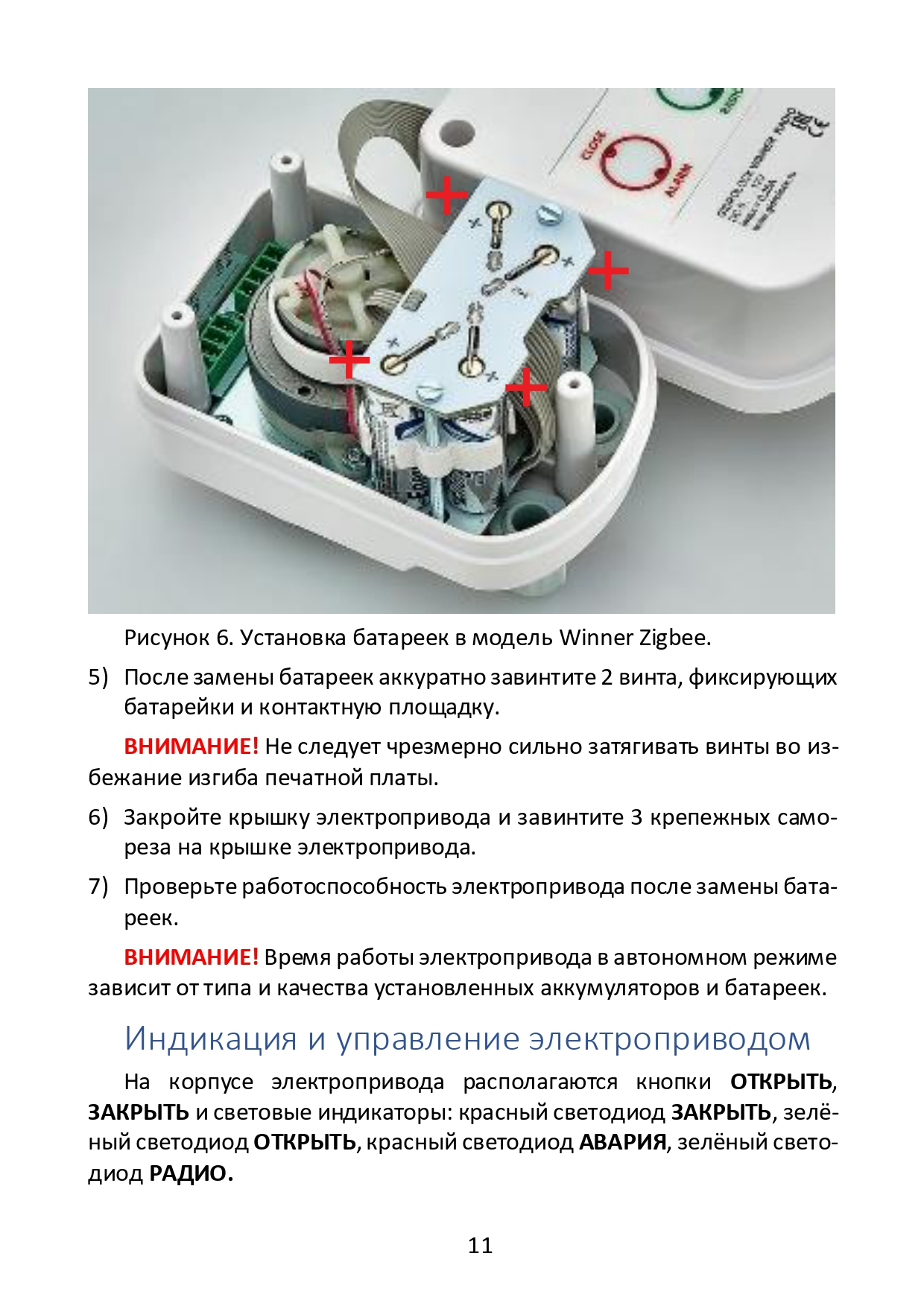

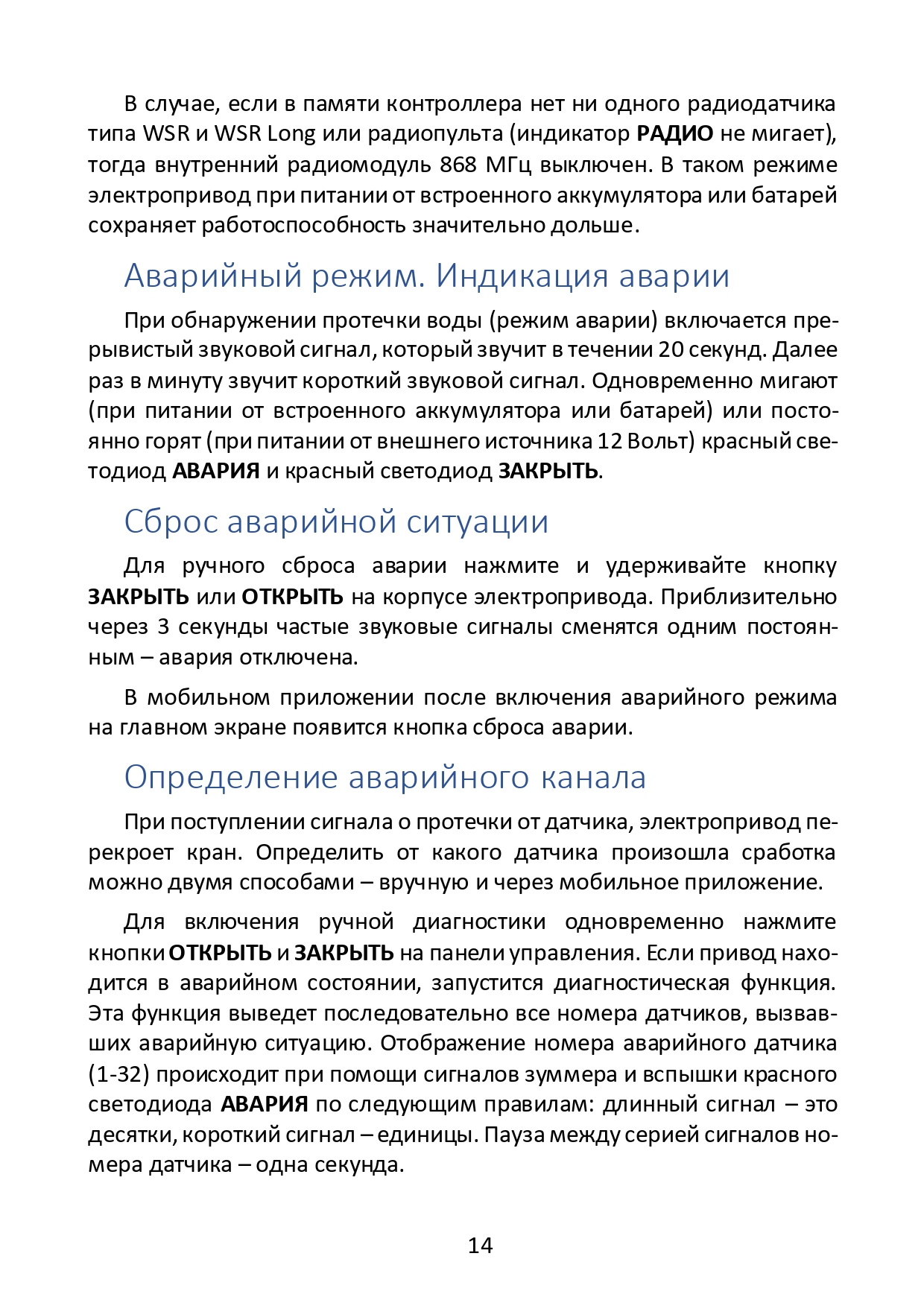

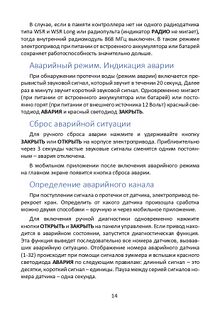

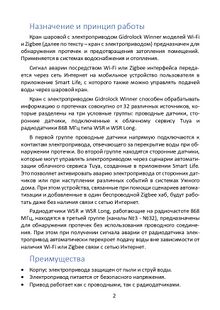

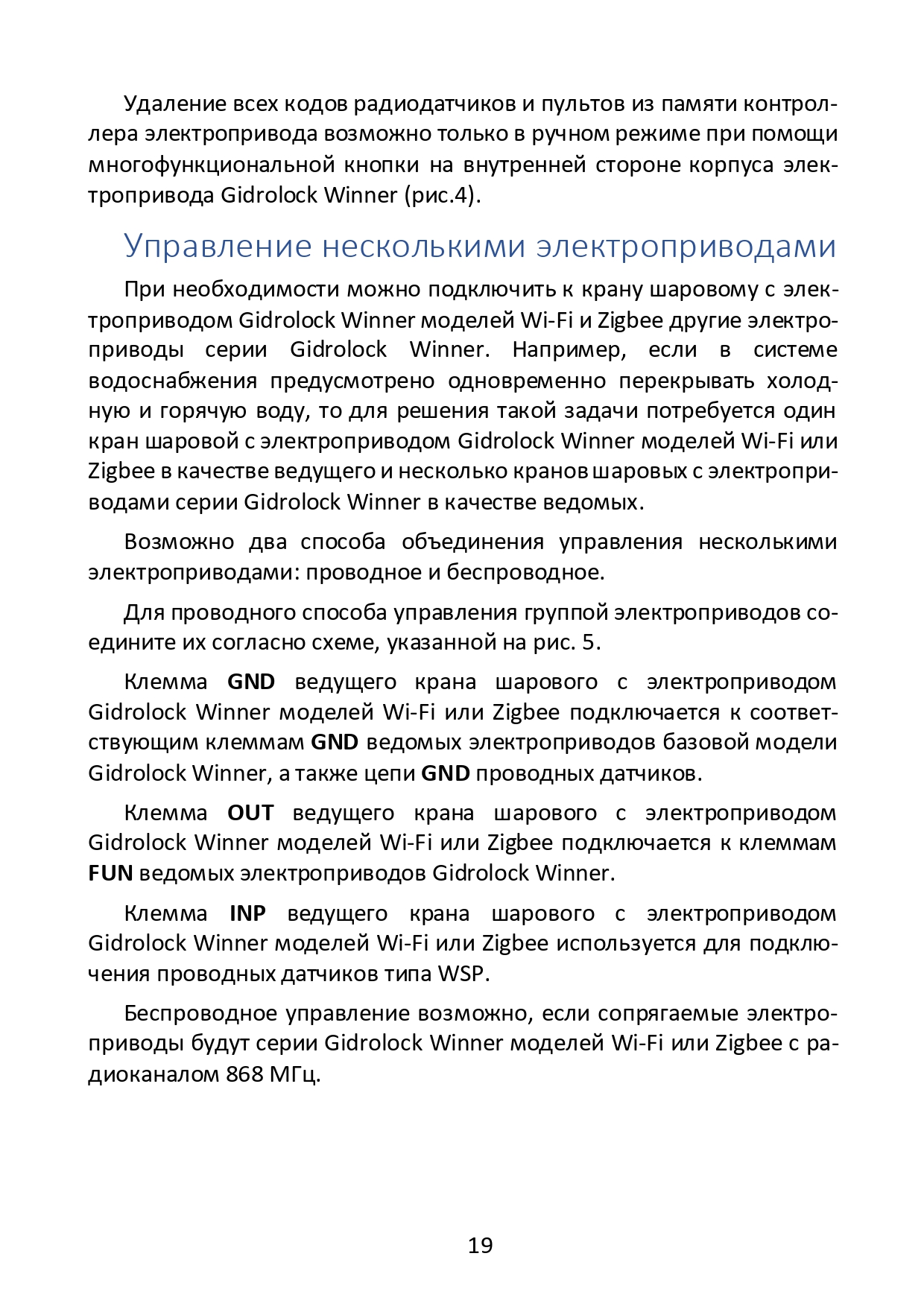

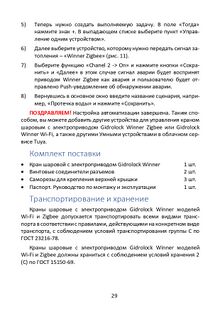

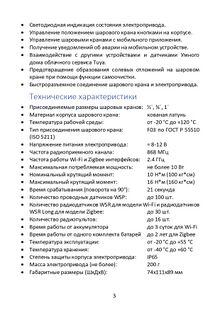

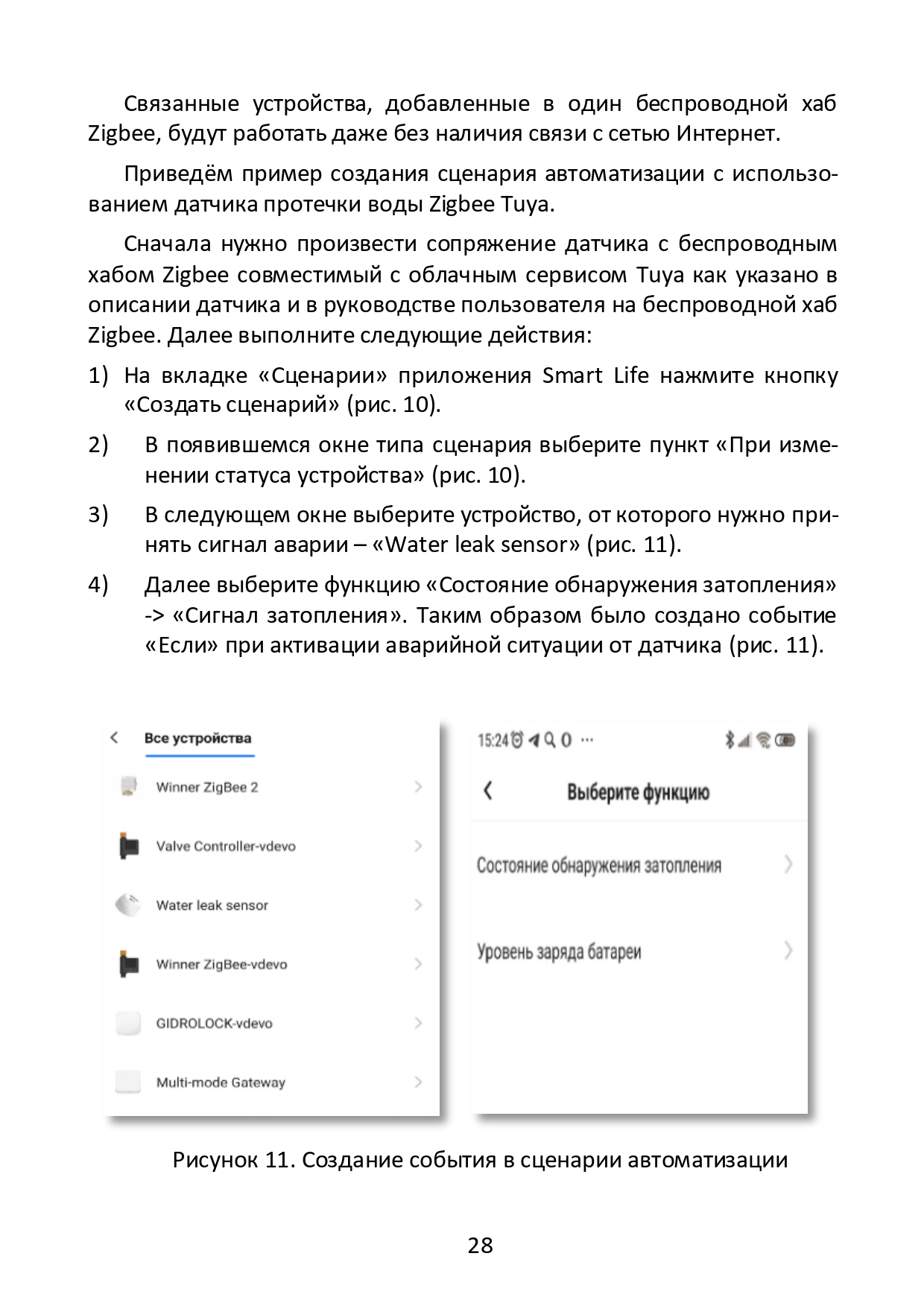

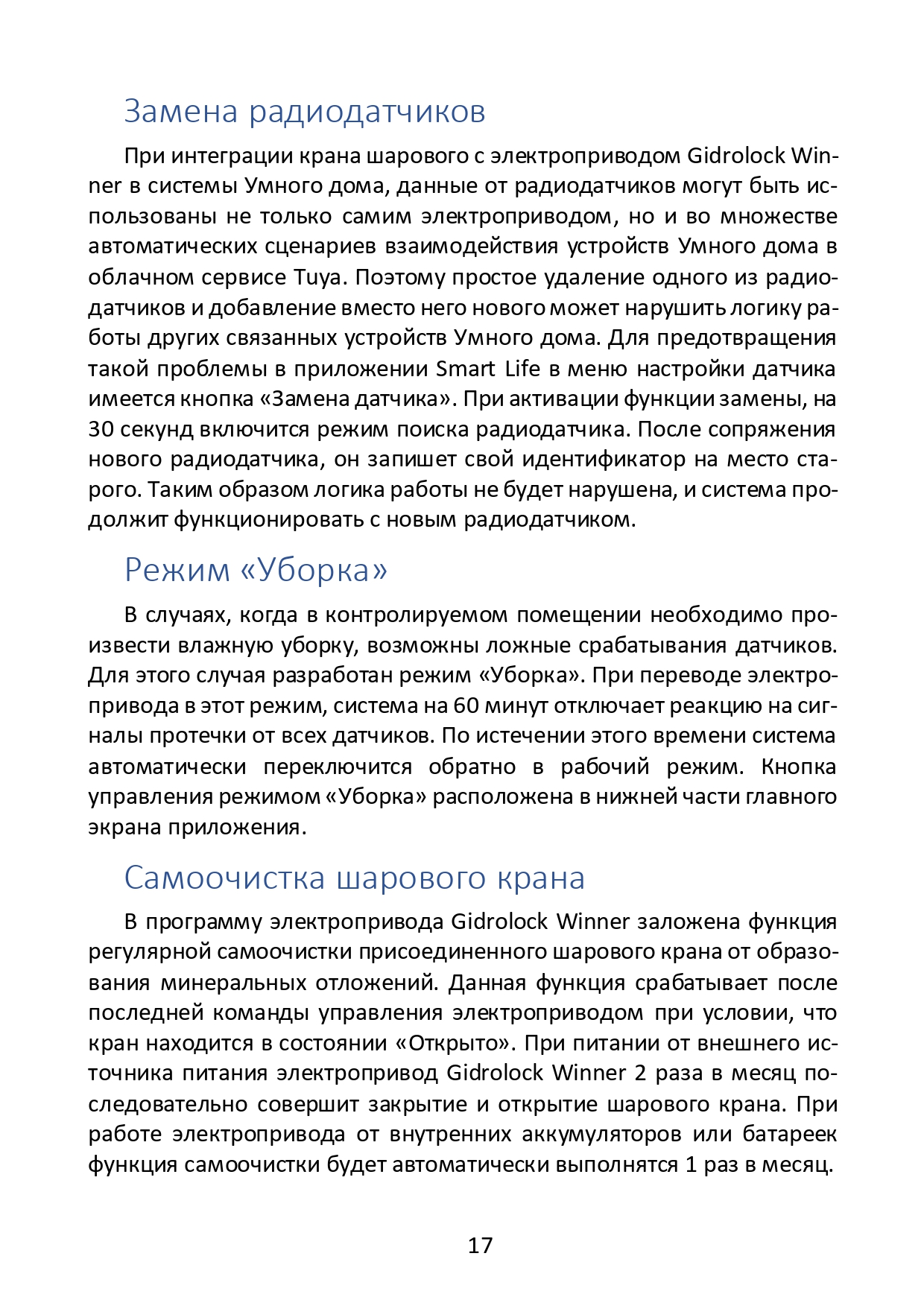

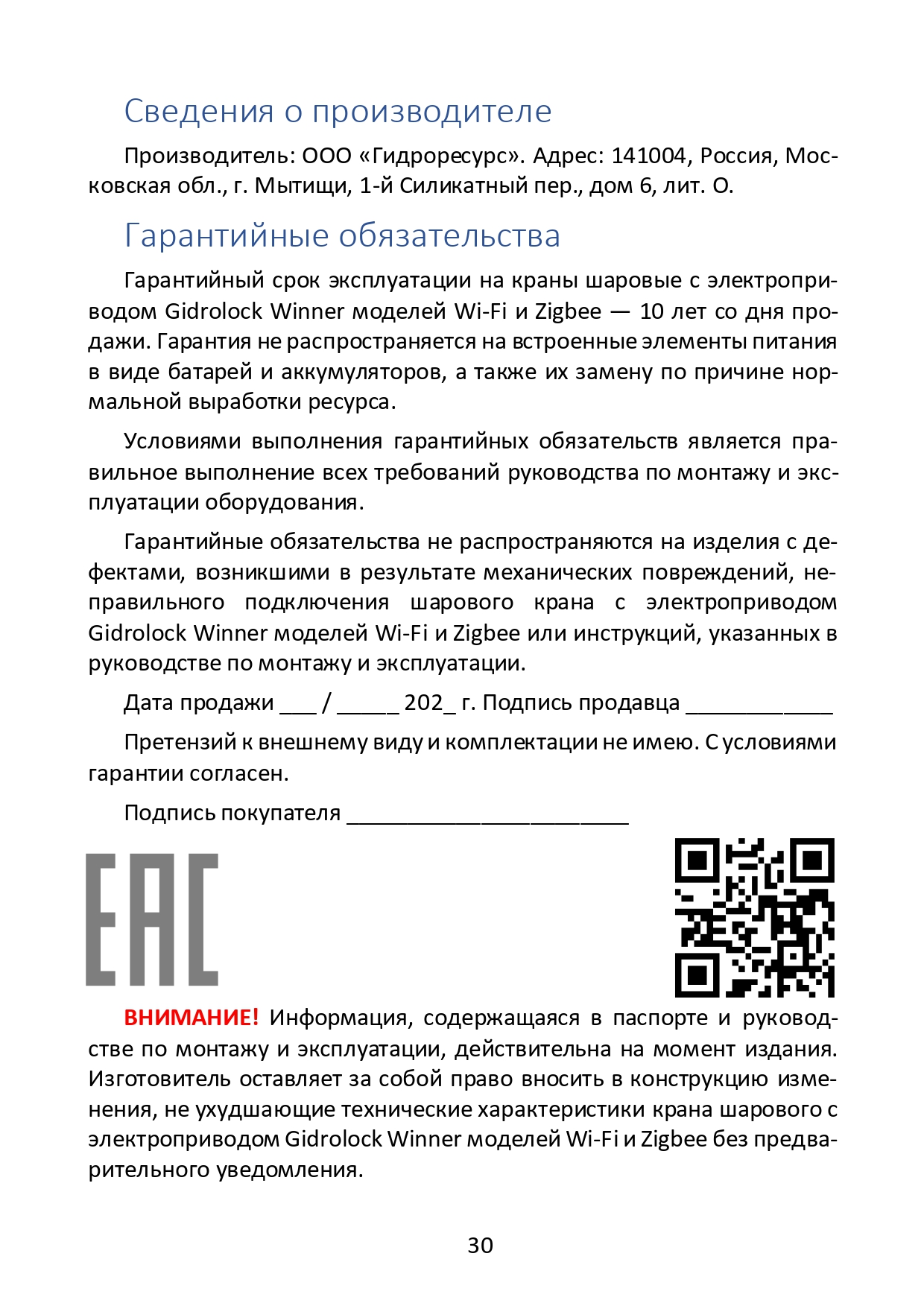

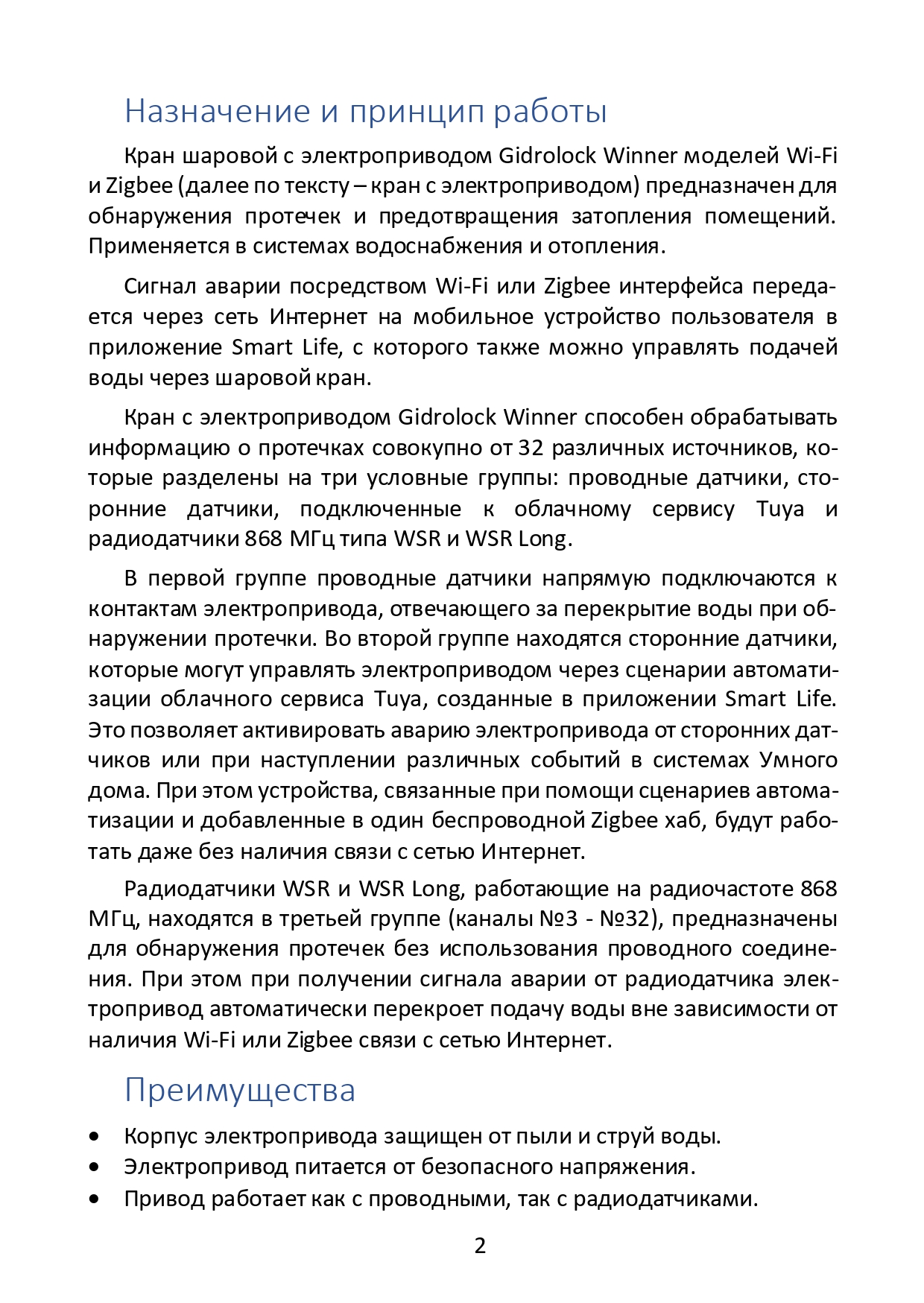

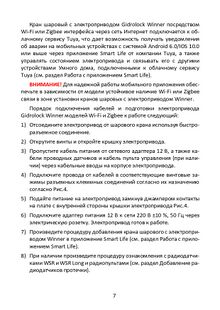

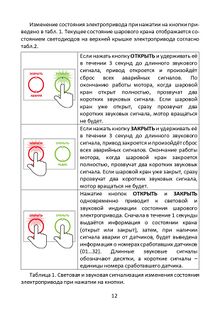

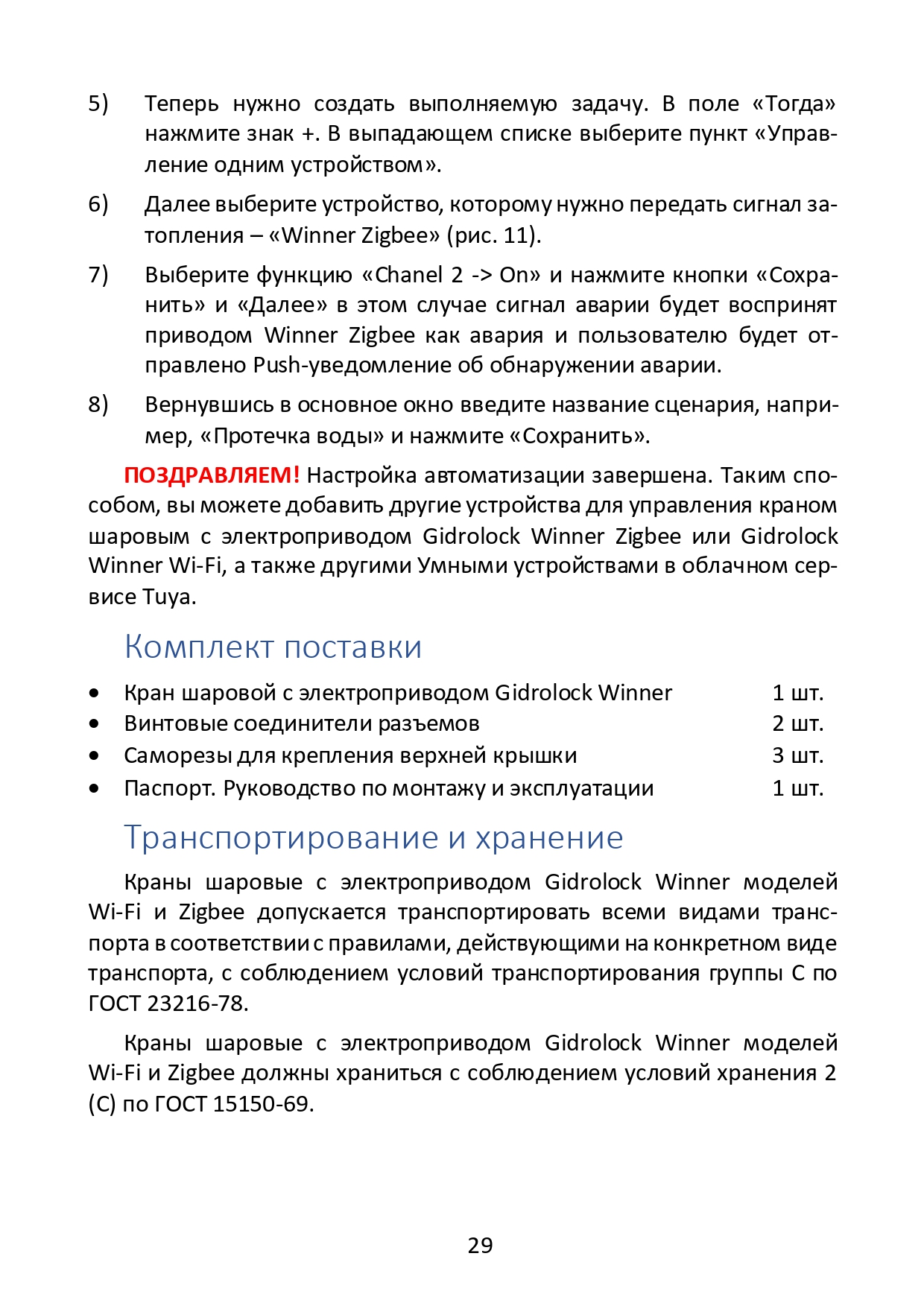

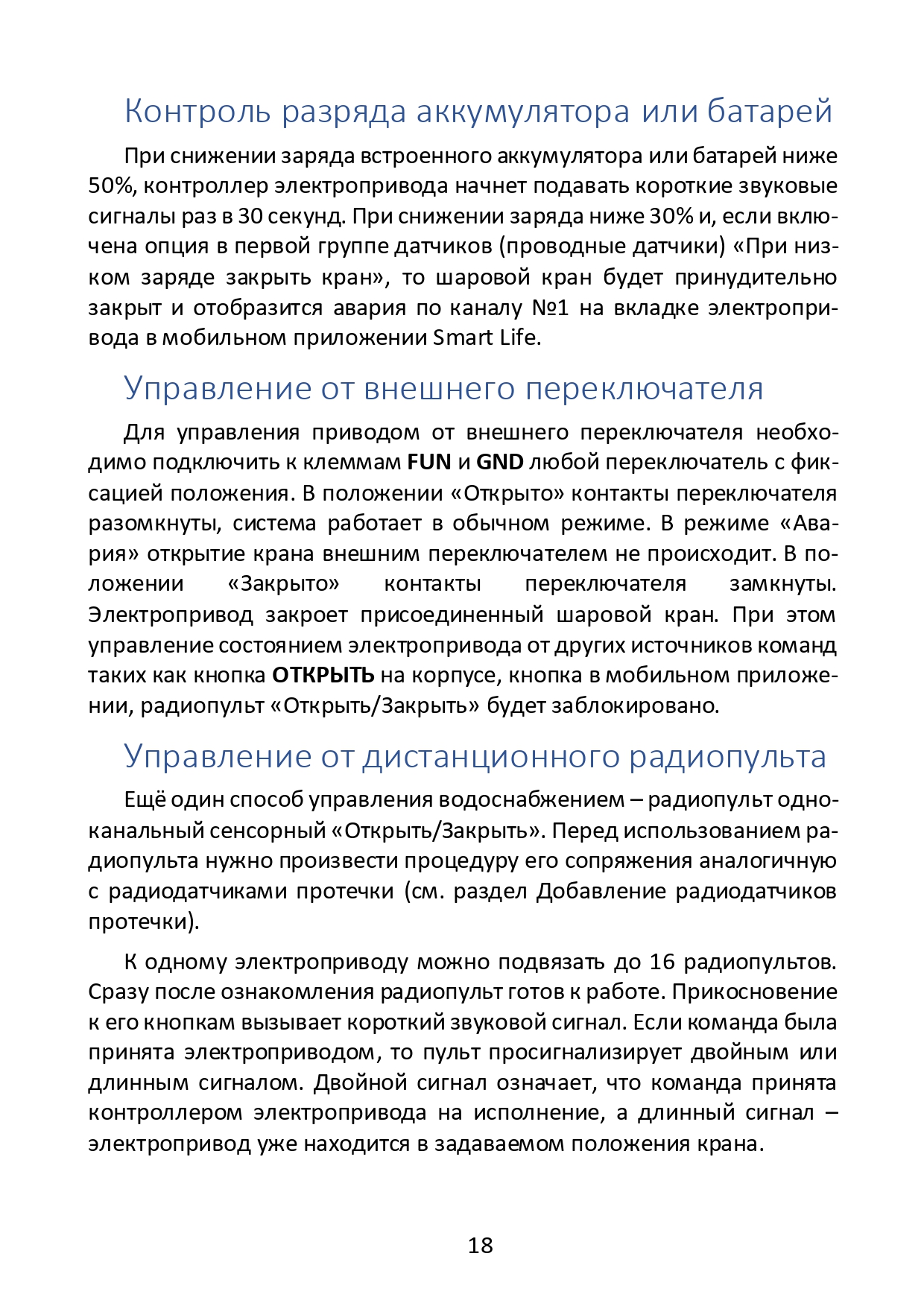

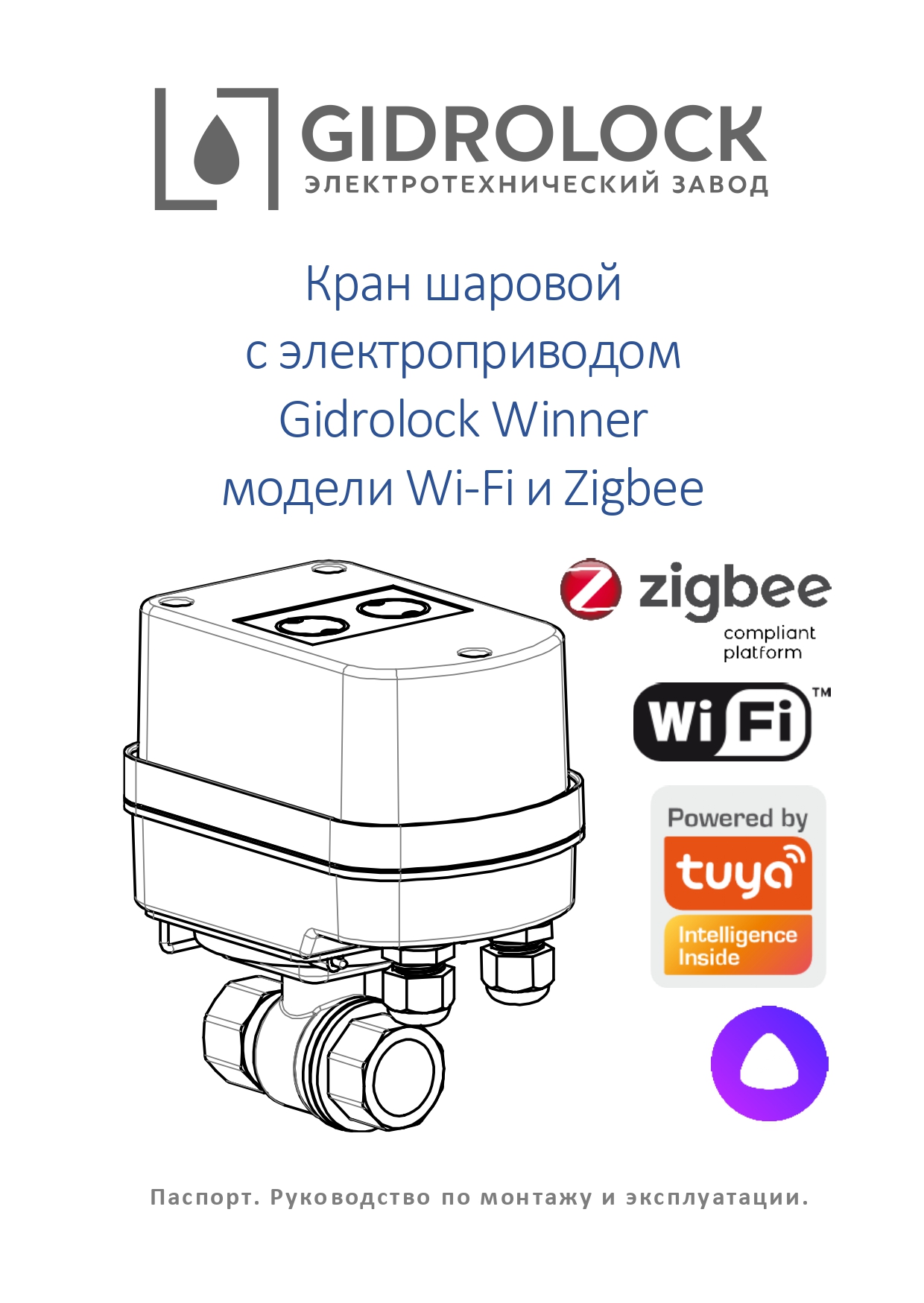

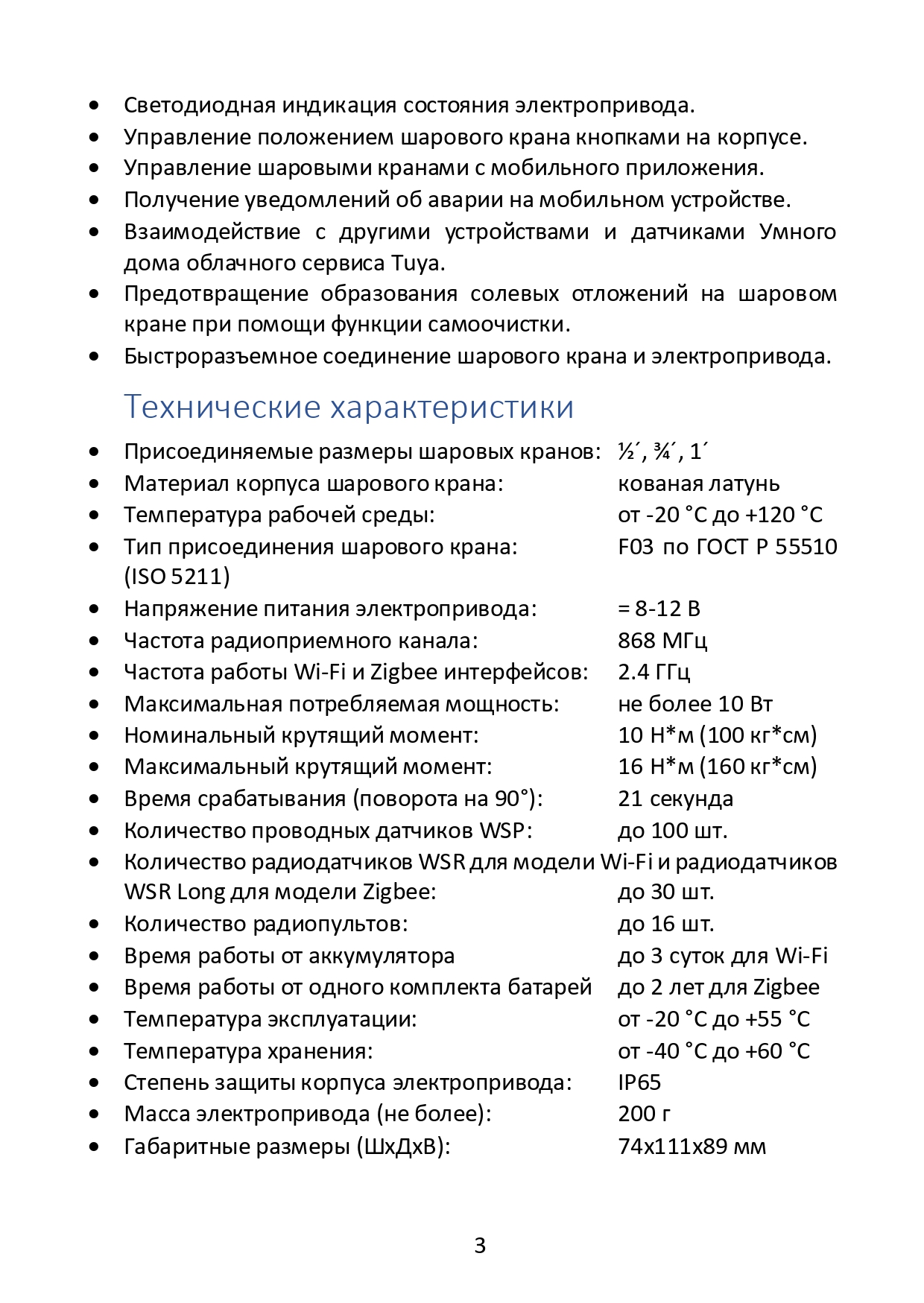

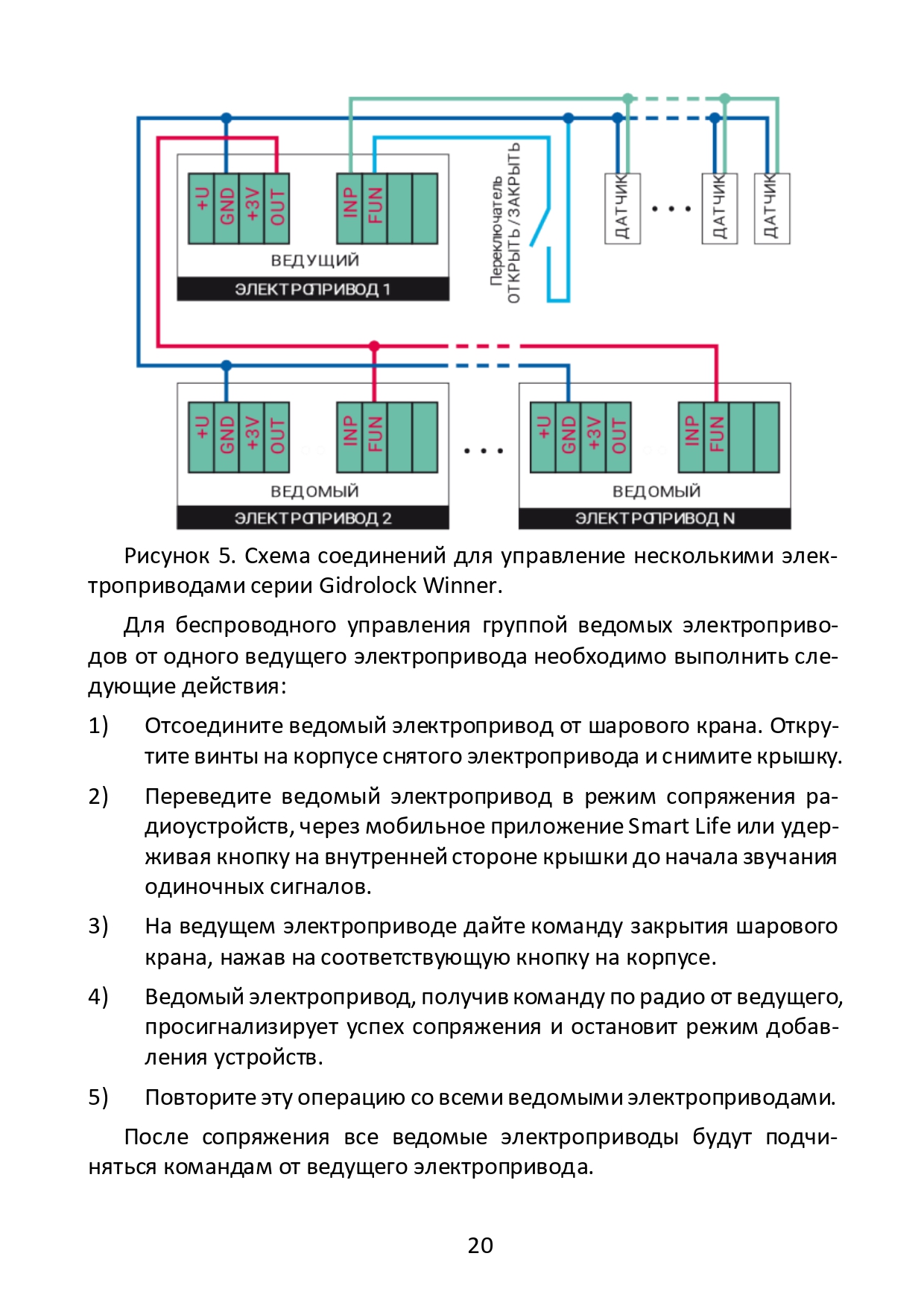

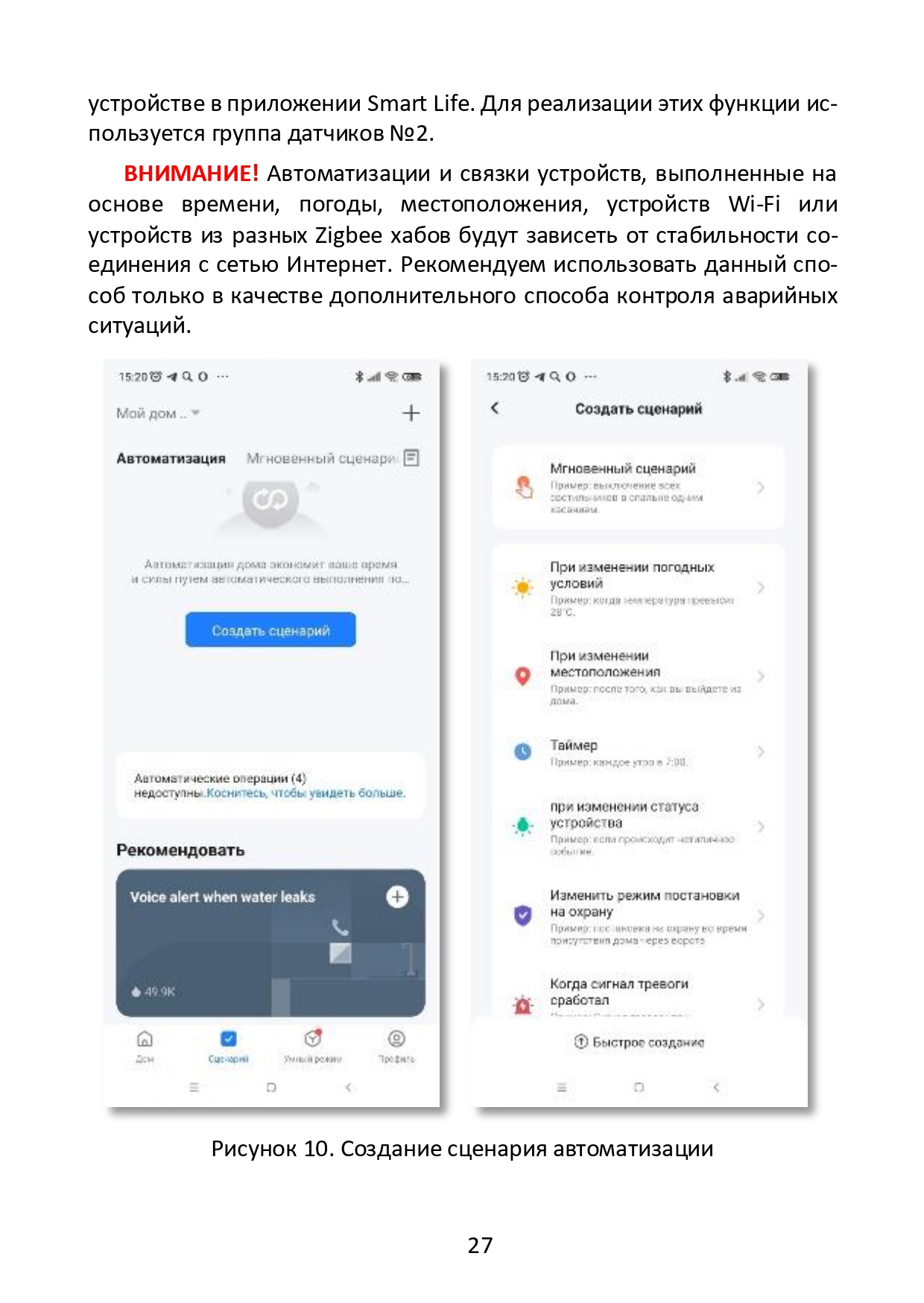

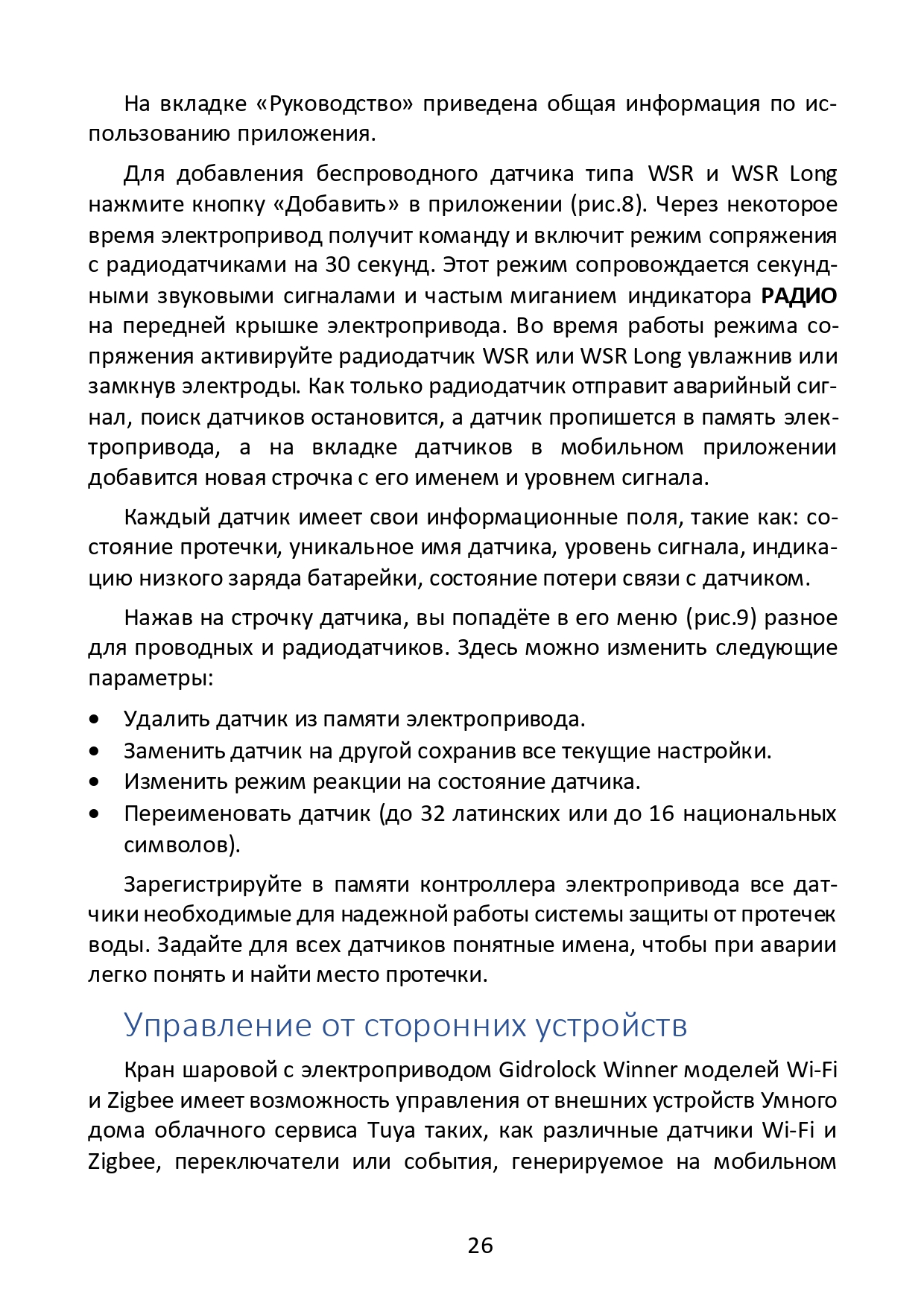

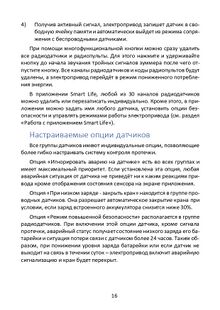

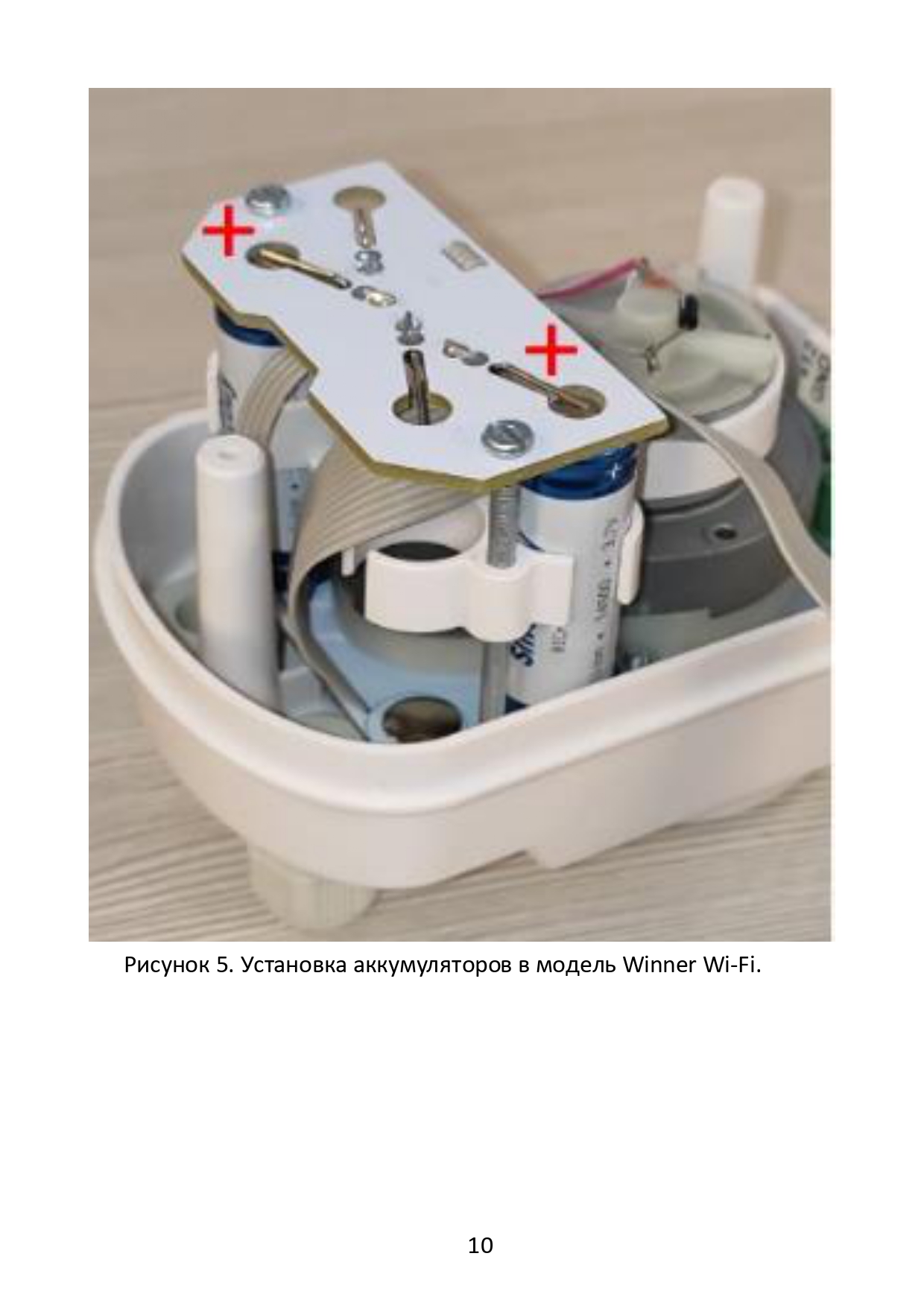

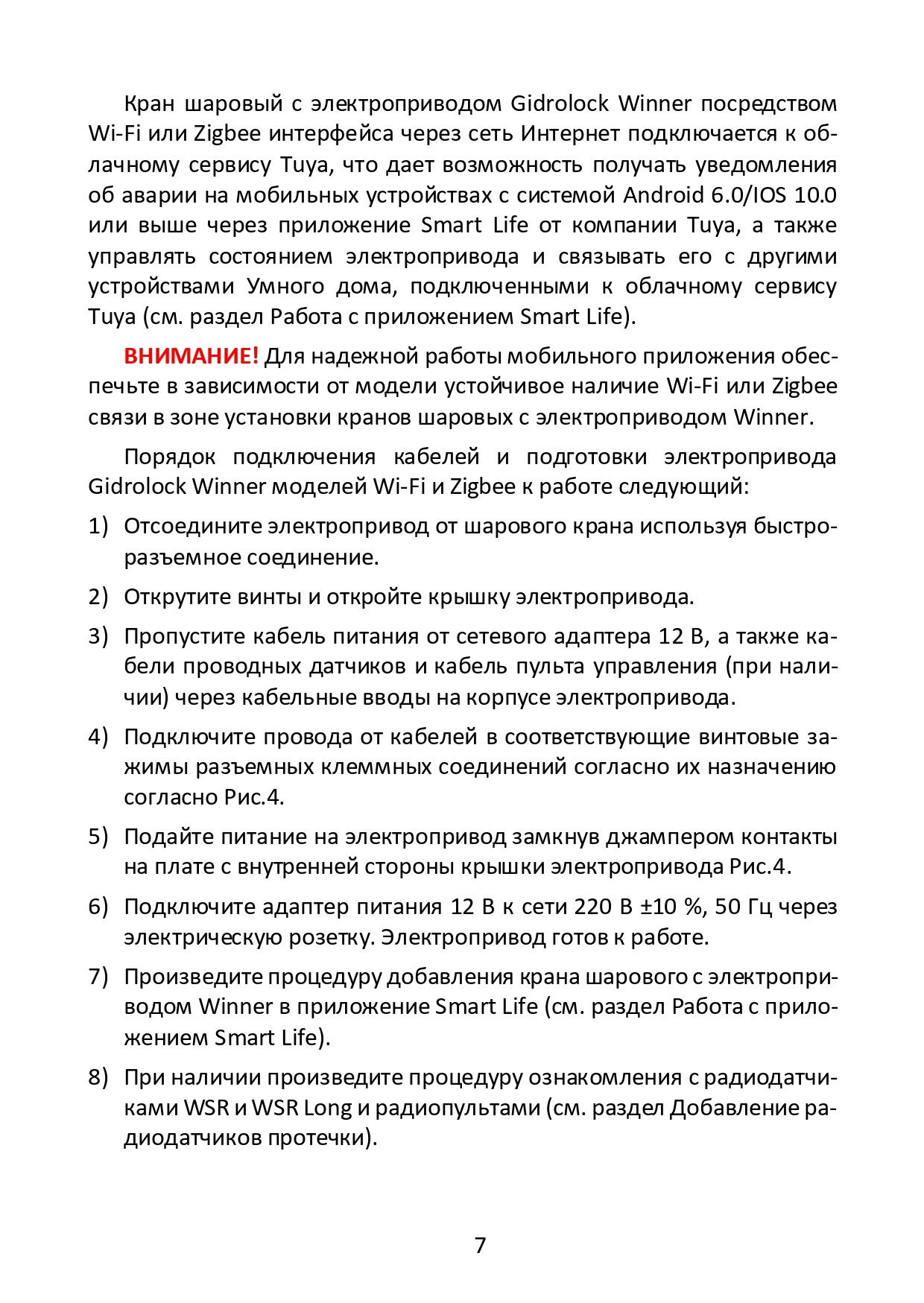

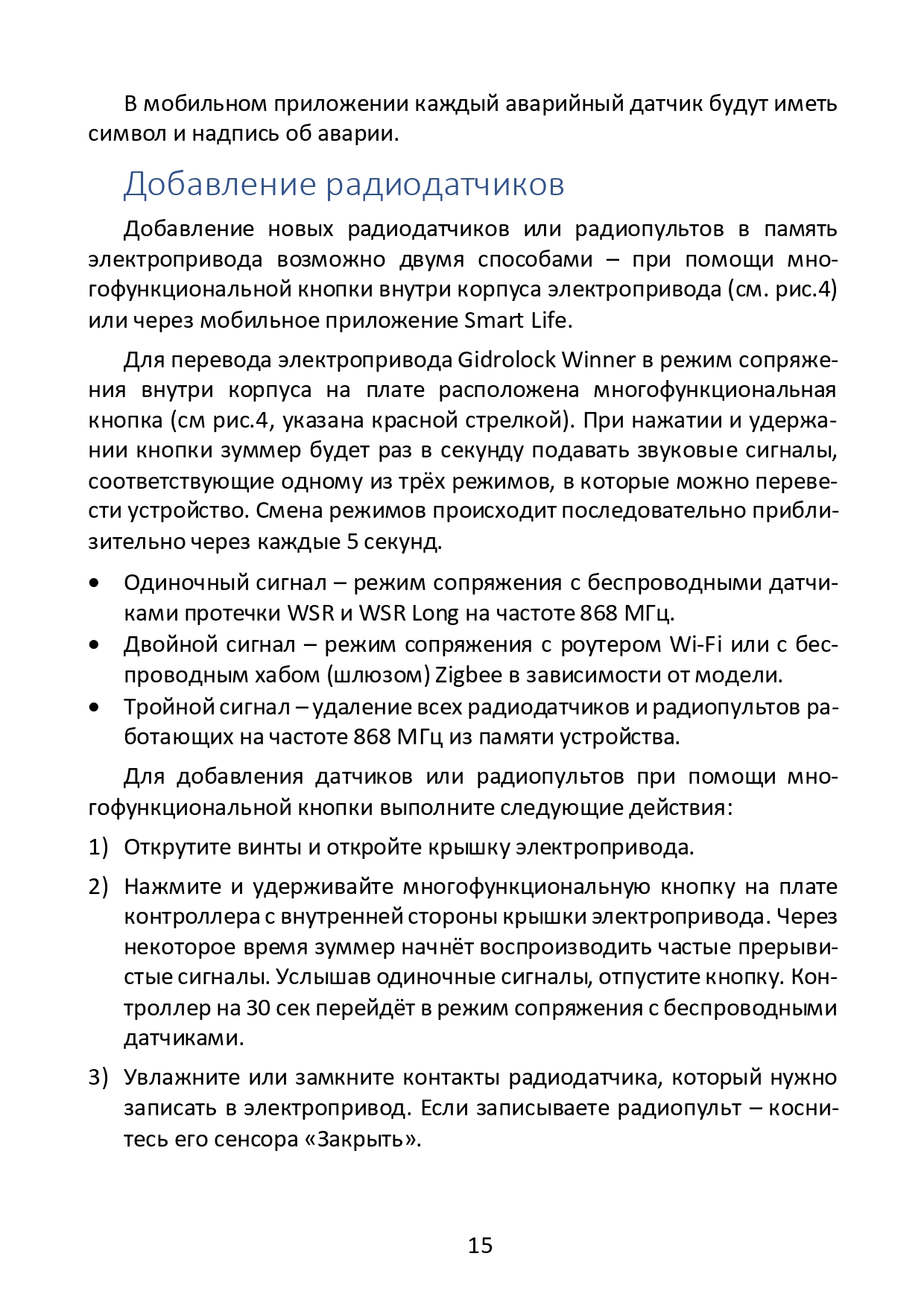

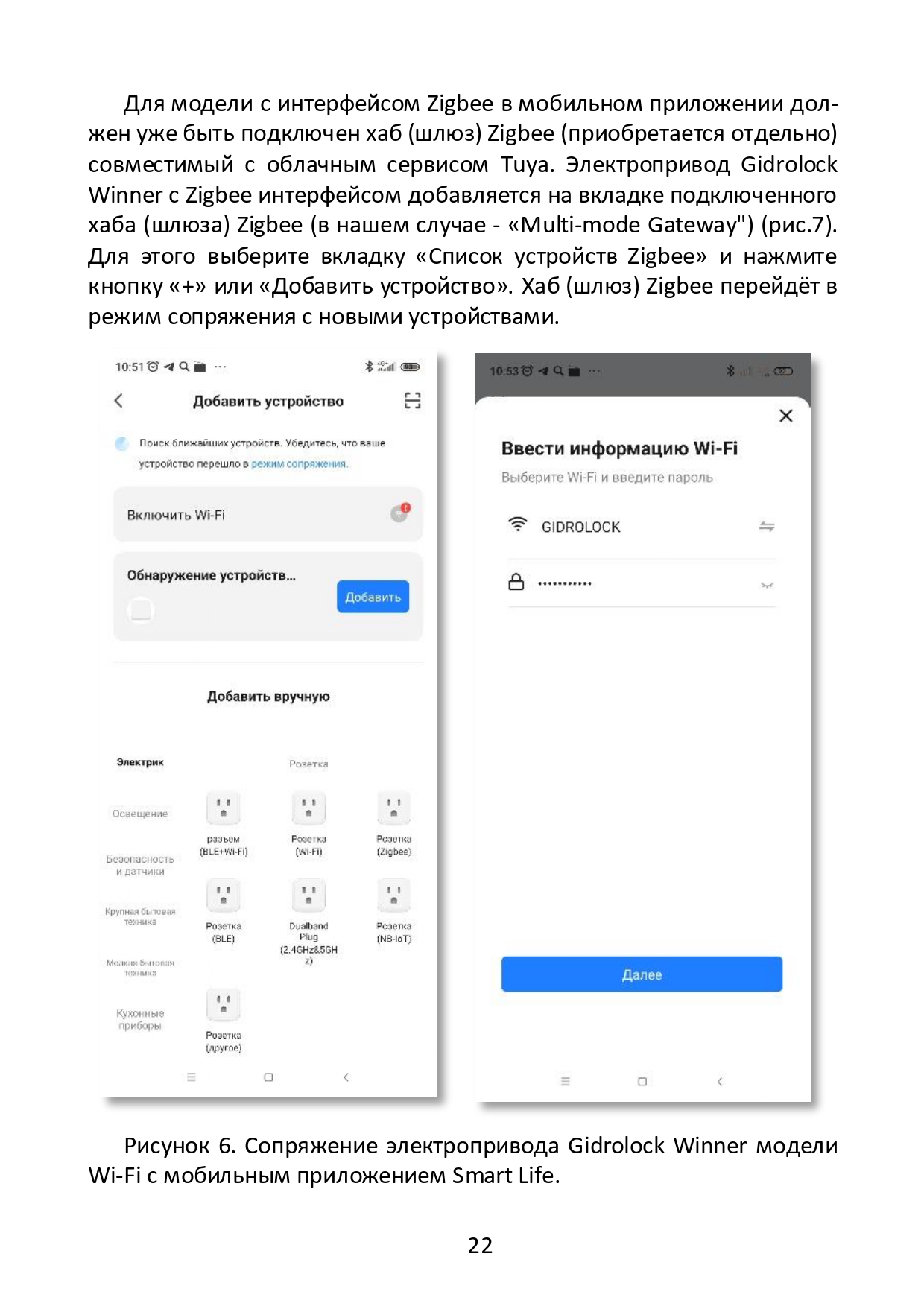

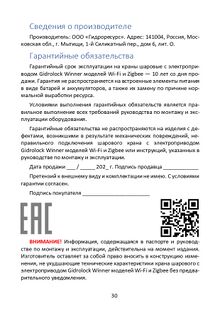

Оригинальная документация из комплекта устройстваДокументация

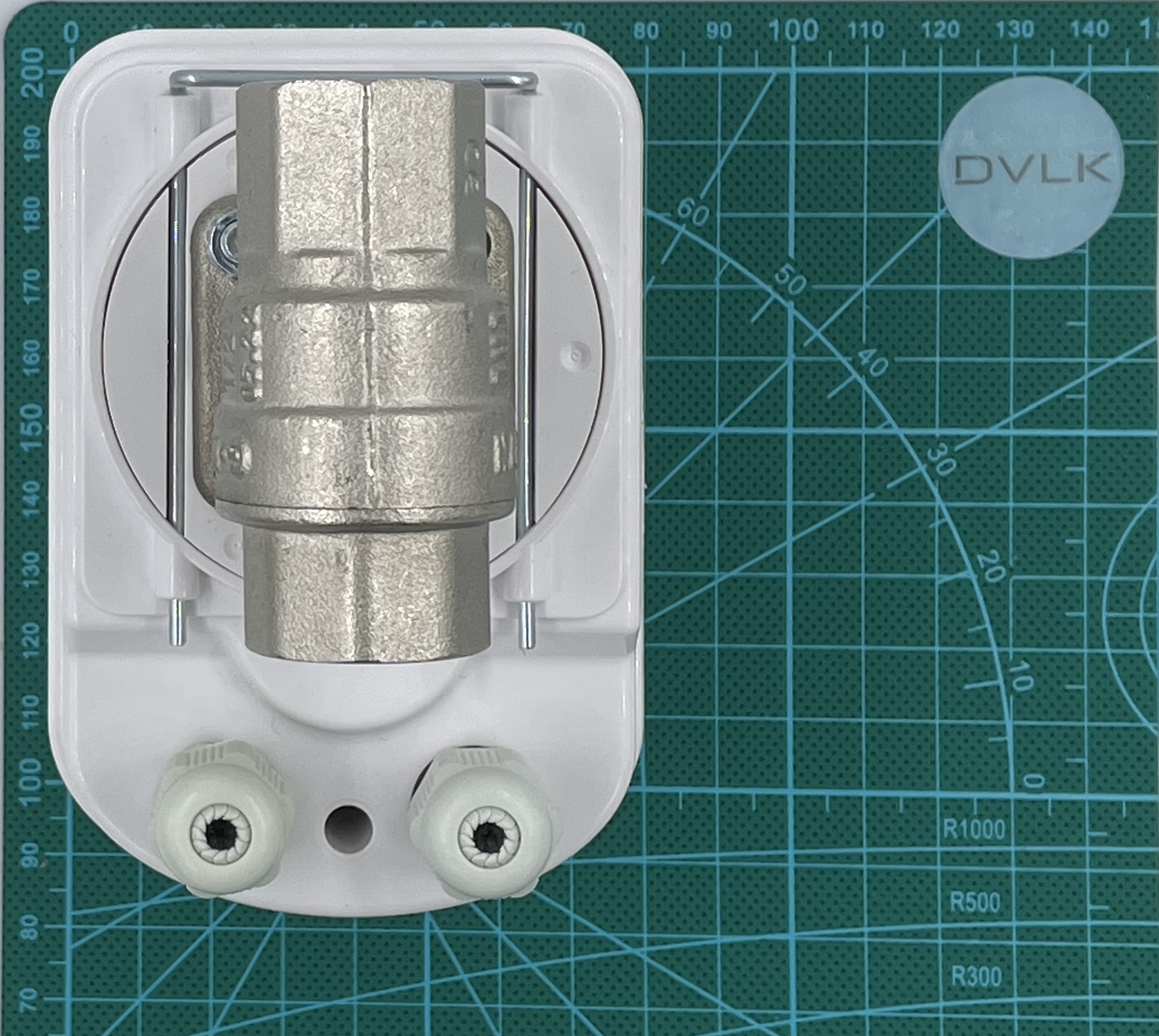

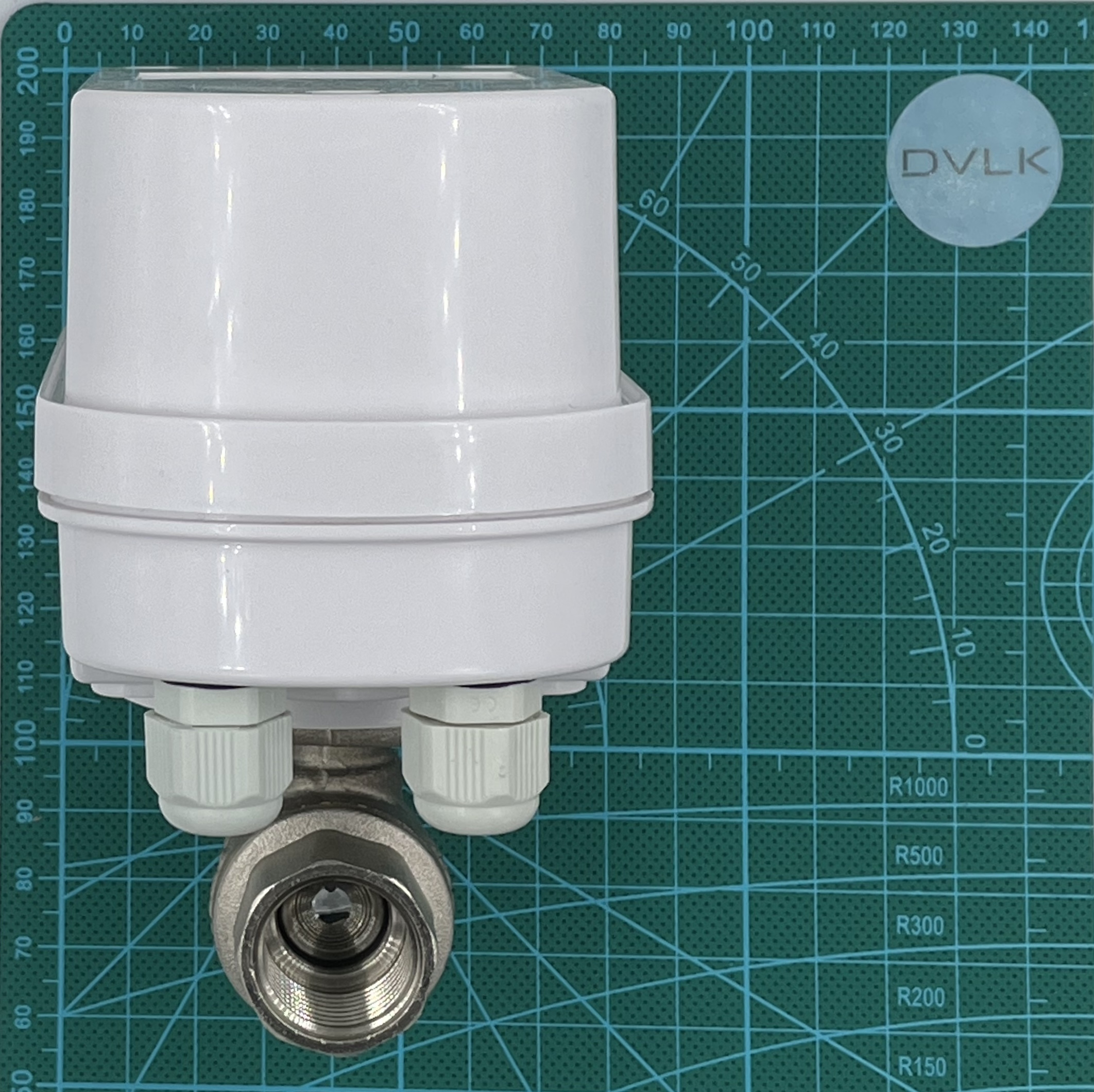

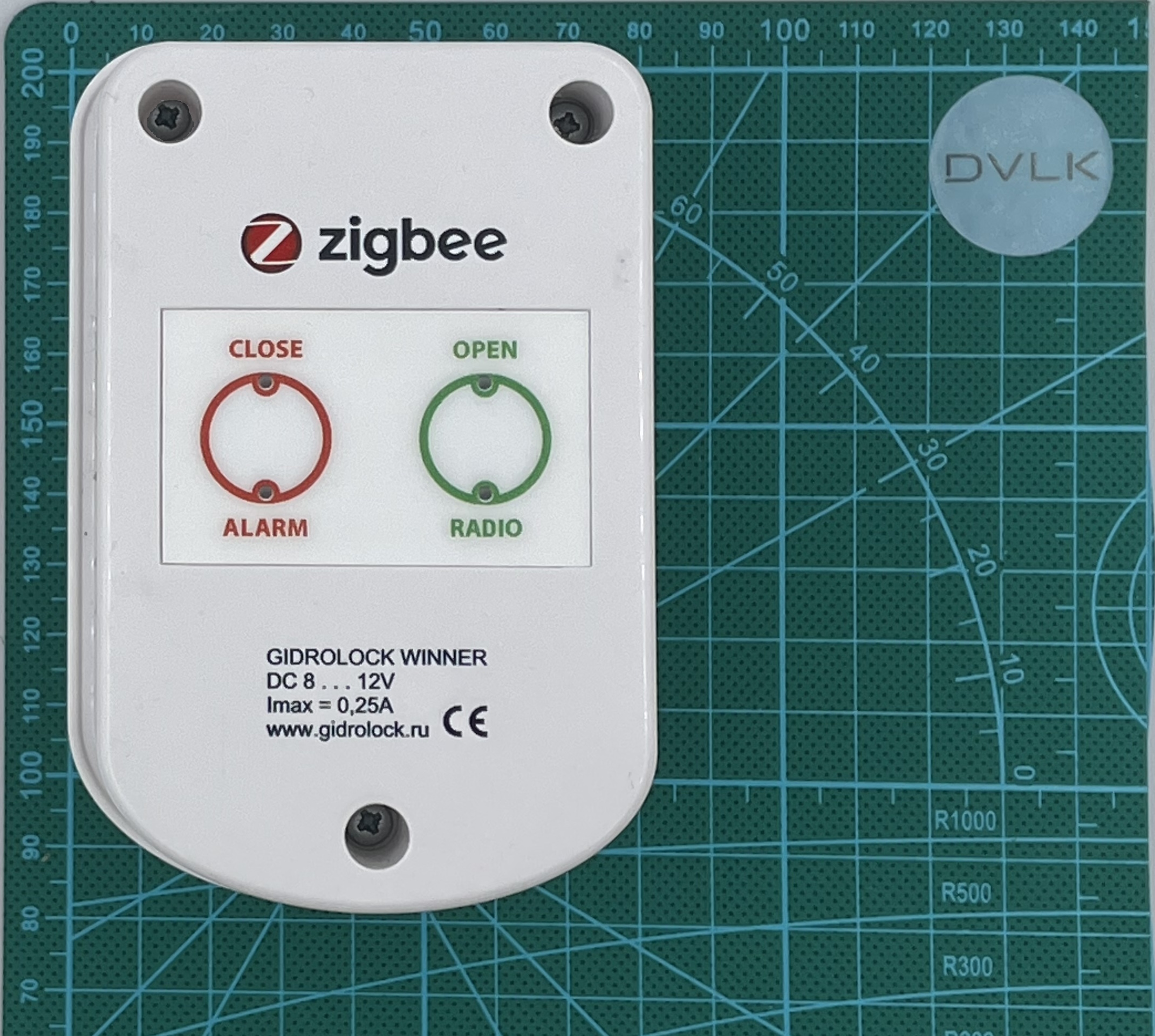

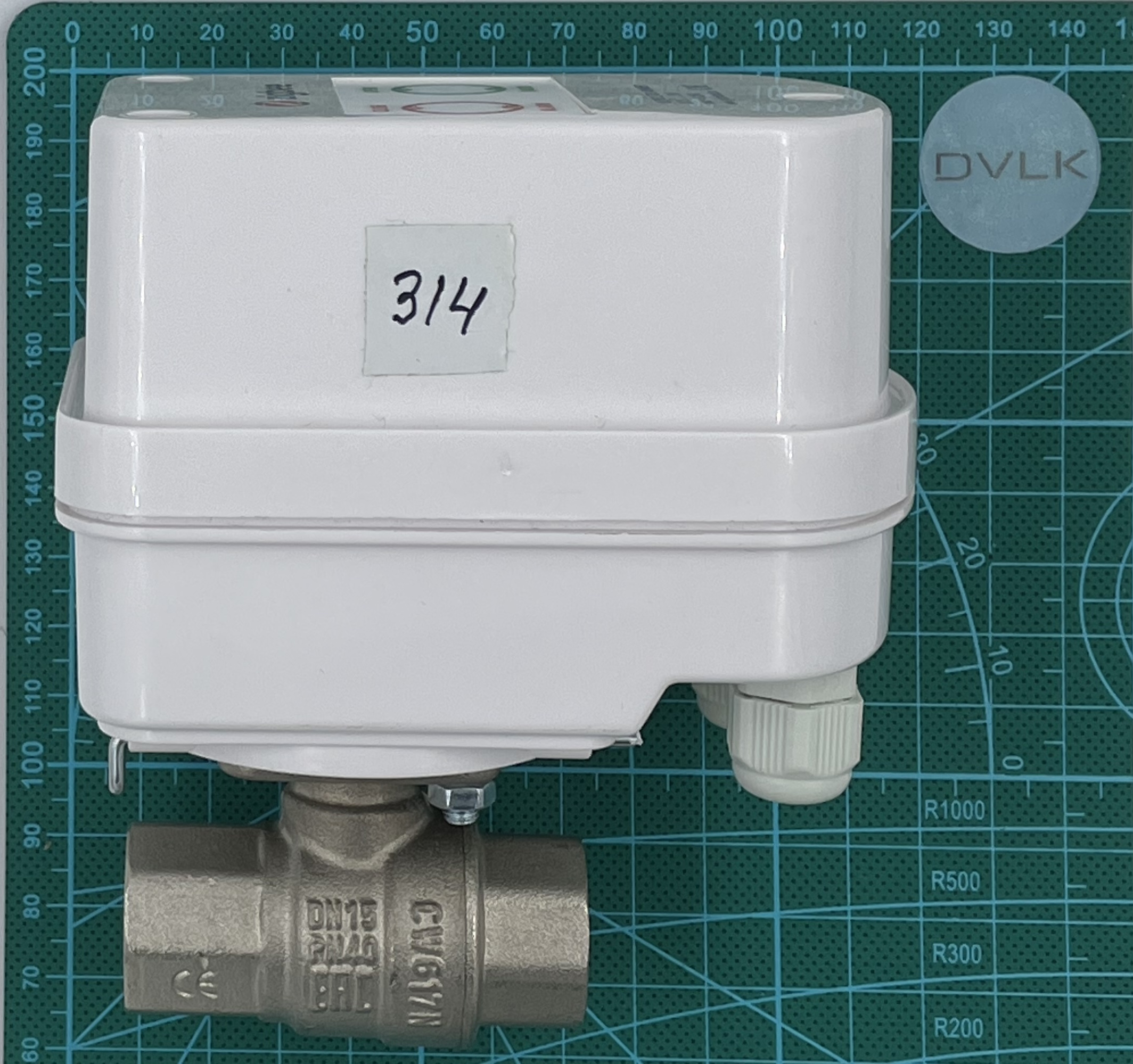

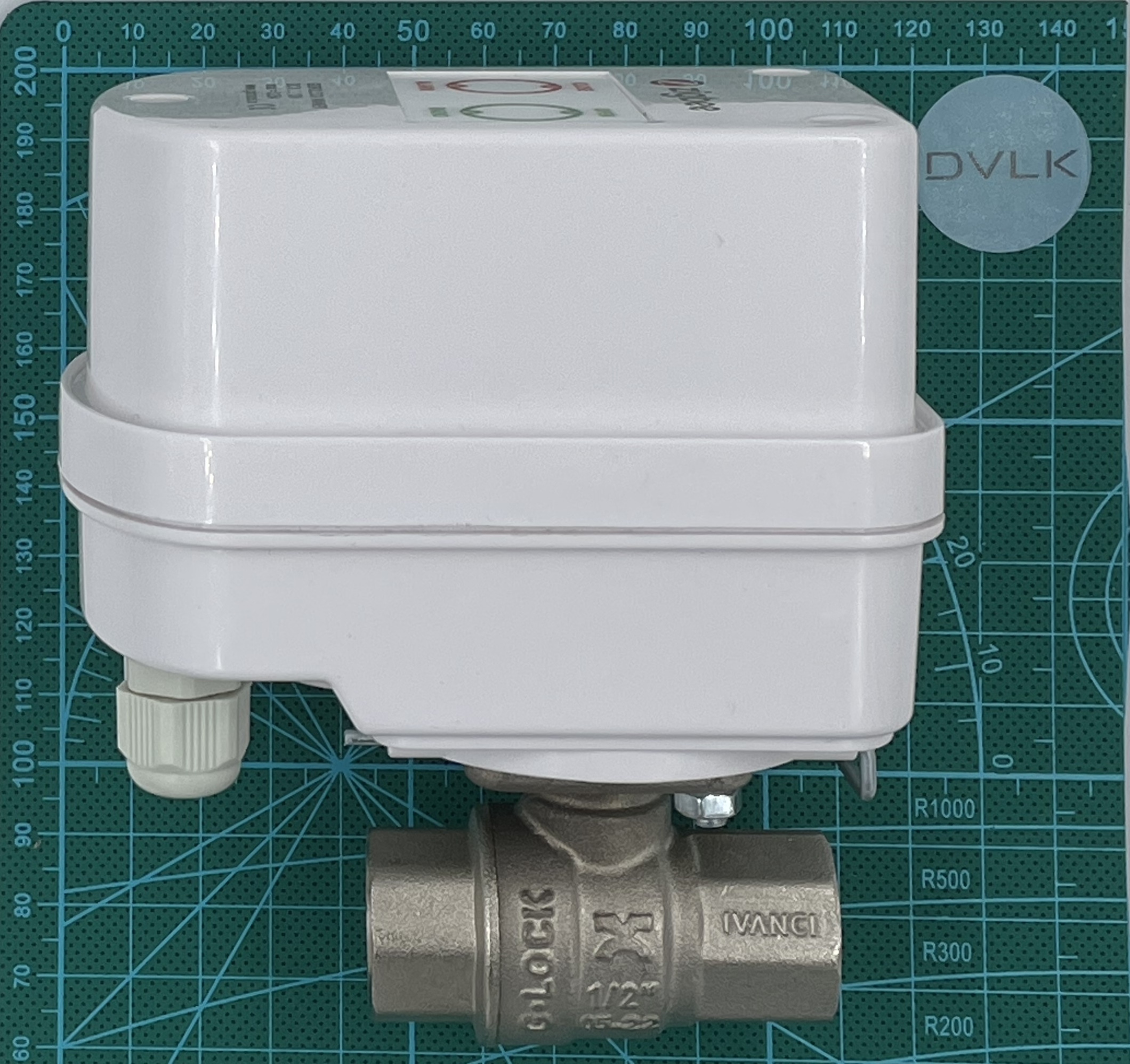

Дополнительные фото устройстваФото устройства

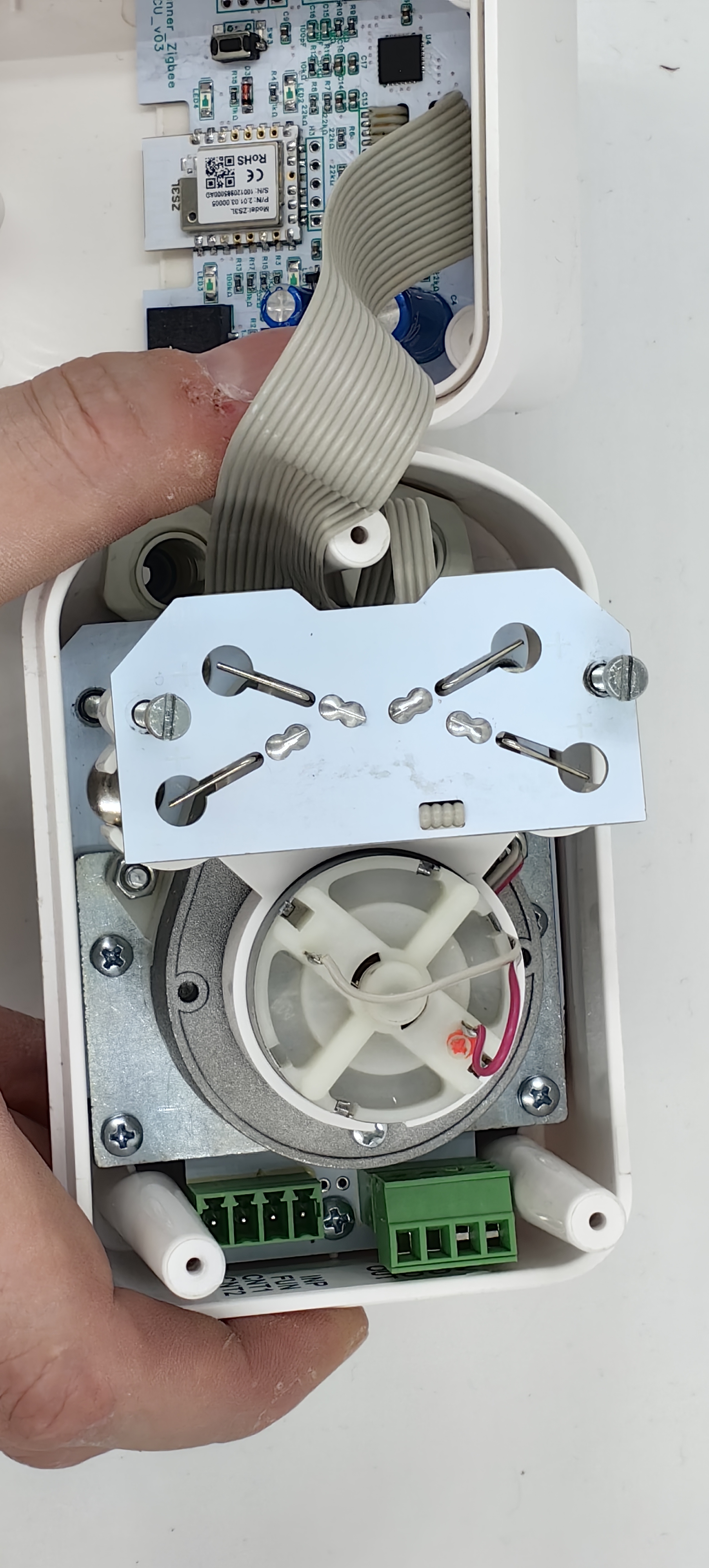

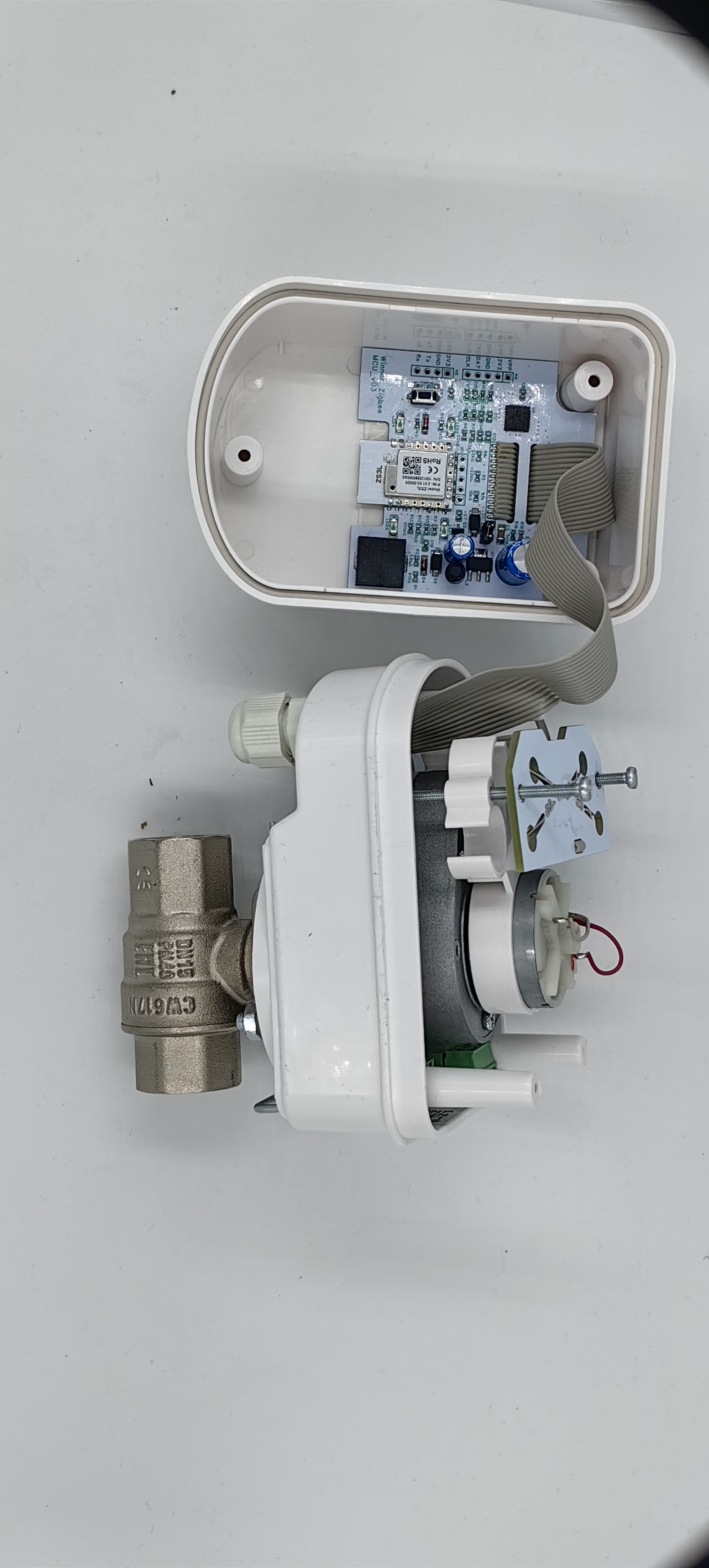

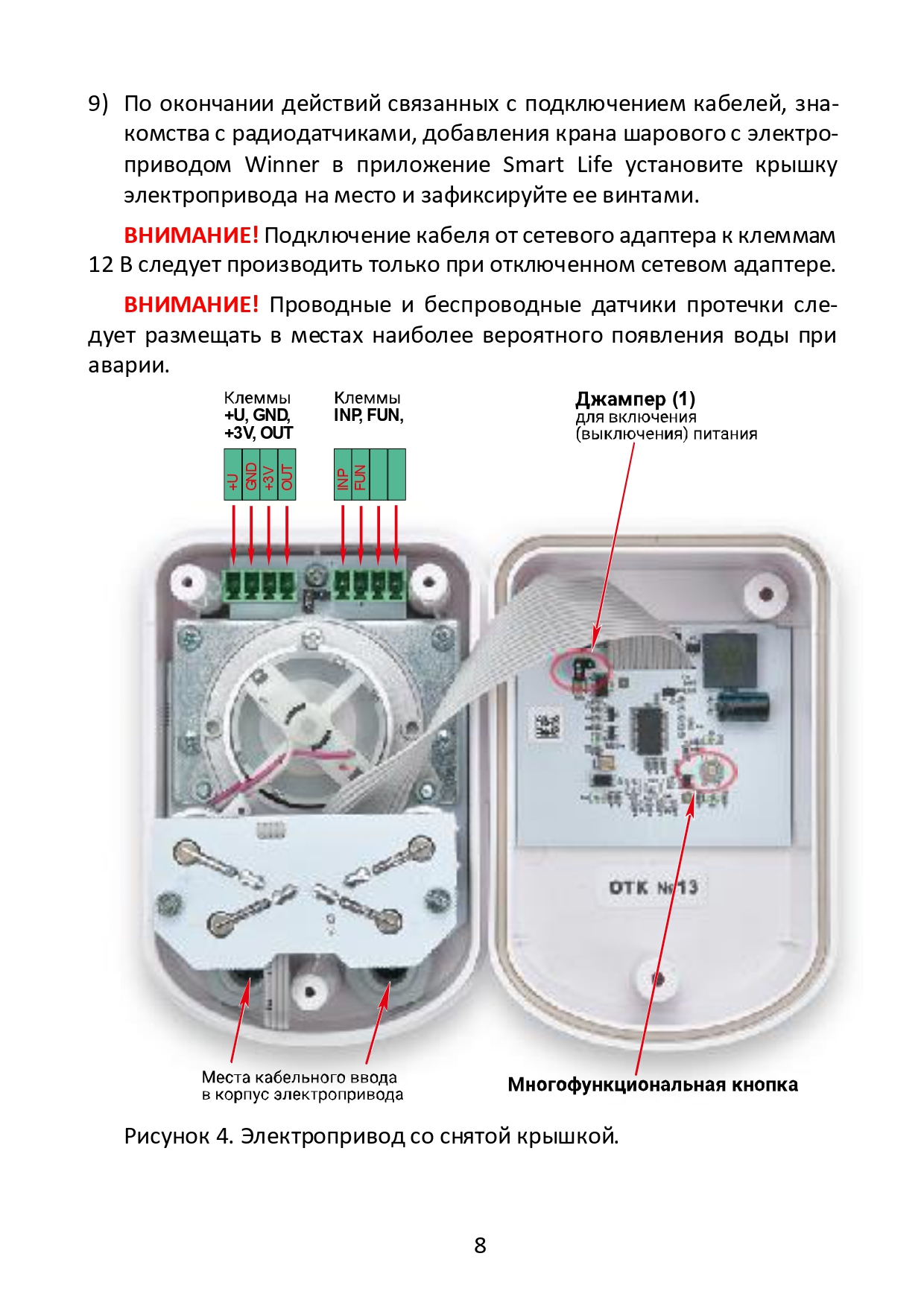

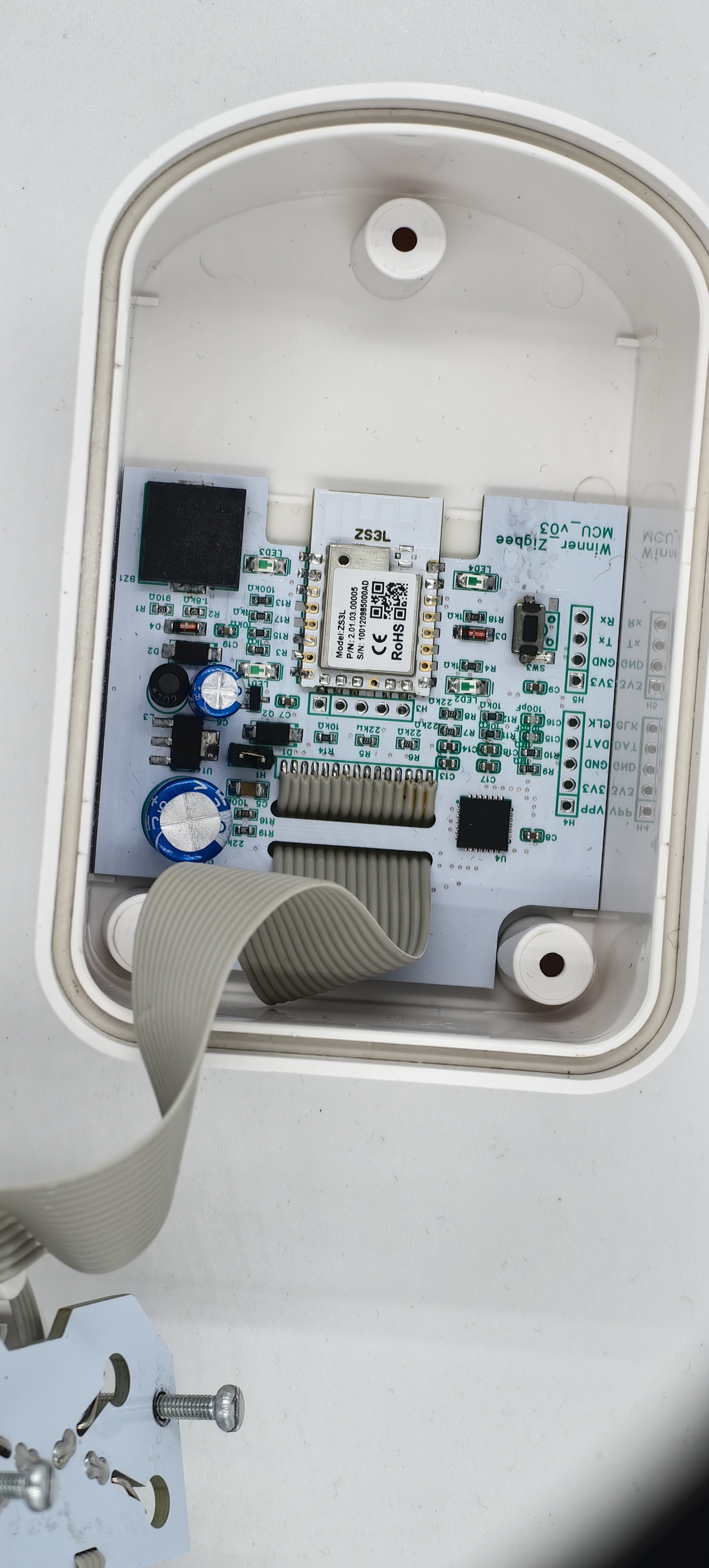

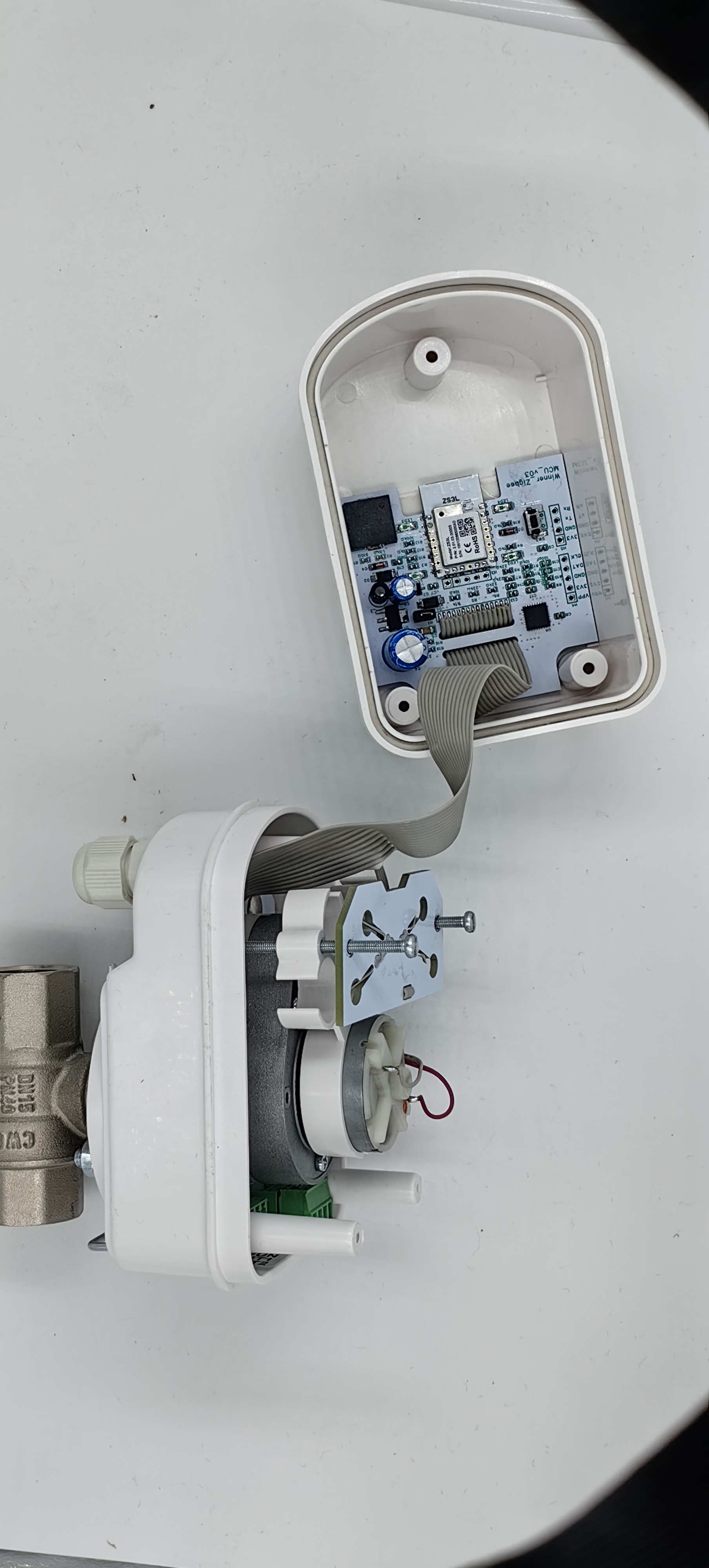

Дополнительные фото устройстваВнутренности устройства

Результаты тестирования

Шаг	Описание действия/процедуры	Оценка
1	Комплектация изделия на соответствие заявленному комплекту поставки.	10
2	Общий вид изделия, качество сборки, качество материалов	10
3	Соответствие размеров устройства паспортным данным	10
4	Геометрия устройства (ровность граней, ребер и т.д)	10
5	Соответствие и количество заявленных интерфейсов паспортным значениям	10
6	Корректность и качество работы переключающих механизмов	10
7	Качество изготовления и монтажа электронных компонентов	10
8	Шум при работе	9

Функциональное тестирование

Шаг	Описание действия/процедуры	Оценка	Комментарии
1	Простота первоначальной настройки устройства	10
2	Скорость реакции на команды от другого устройства	10
3	Стабильность подключения устройства к сети	10

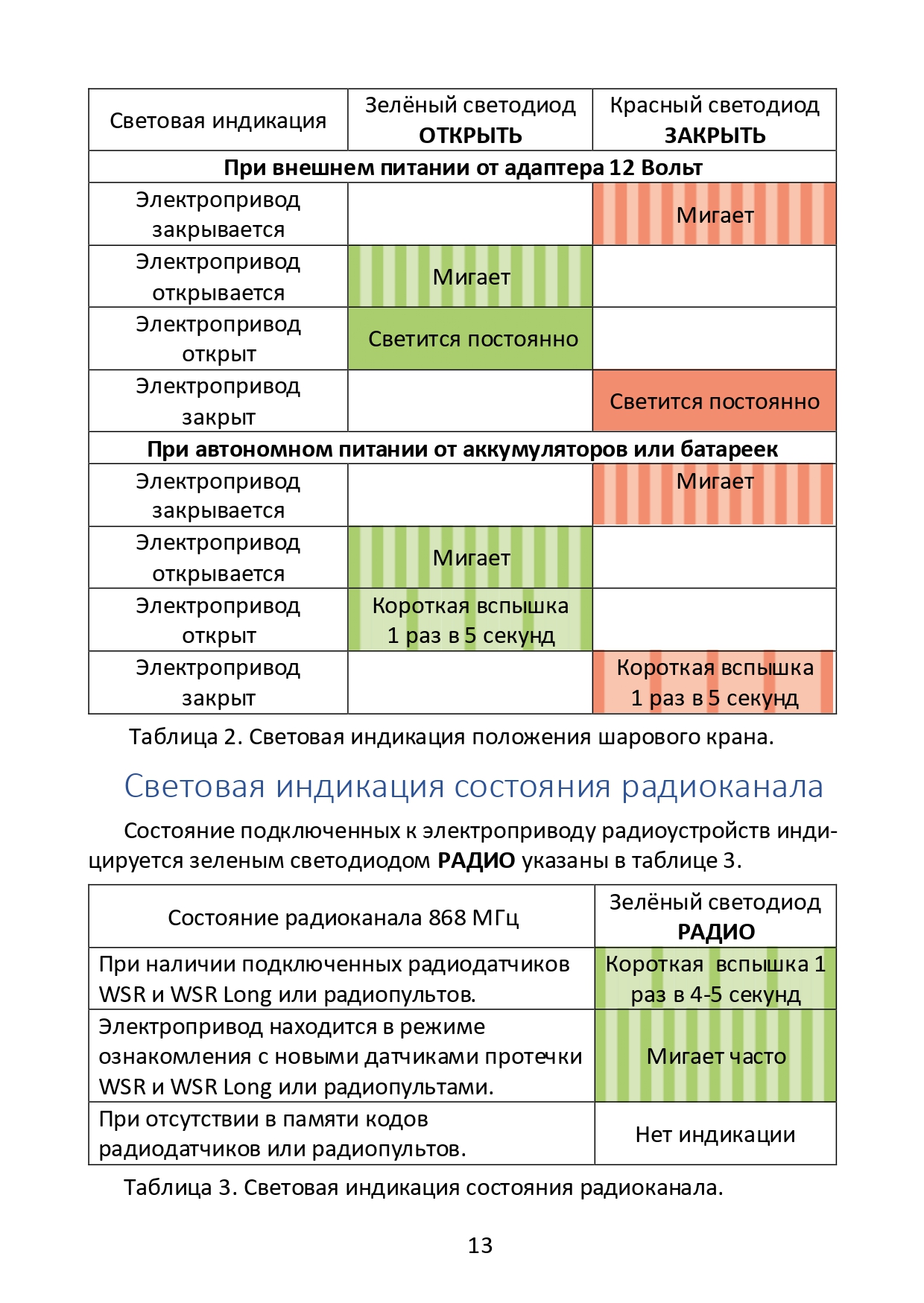

4	Корректность работы световой индикации	10
5	Удобство и функциональность базового ПО контроллеров	10
6	Удобство и функциональность стороннего ПО контроллеров
7	Время восстановления работоспособности после восстановления питания	10	1-2 секунды
8	Тип подключаемых датчиков		Проводные и беспроводные
9	Время реагирования на команды	менее 1 секунды

Нагрузочное тестирование

Шаг	Описание действия/процедуры	Комментарии
1	Крутящий момент
2	Мгновенное потребление при питании от 12VDC в режиме сна. Измерения проводить 3 раза с паузой между измерениями не менее 5 минут. В графу вписать среднее по 3 измерениям. Ввиду сверх малых токов брать прибор для измерения с погрешностью менее 10% от потребления устройства.	3,5мА (0.0425W)
3	Мгновенное потребление при питании от 12VDC в режиме работы (в момент закрытия или открытия привода). Измерения проводить 3 раза с паузой между измерениями не менее 5 минут. В графу вписать среднее по 3 измерениям. Ввиду сверх малых токов брать прибор для измерения с погрешностью менее 10% от потребления устройства.	0,161А (1.93W)
4	Мгновенное потребление при питании от батареек в покое	0.015мА
5	Мгновенное потребление при питании от батареек при работе	0,15А
6	Суточное потребление при питании от 12VDC в режиме сна. Ввиду сверх малых токов брать прибор для измерения с погрешностью менее 10% от потребления устройства.	-
7	Суточное потребление при питании от батарей в режиме сна. Ввиду сверх малых токов брать прибор для измерения с погрешностью менее 10% от потребления устройства.	-
8	Проверить, за сколько открываний под давлением высаживается комплект Energizer Ultimate AA Lithium 1.5V - 4 шт. (2 комплекта)
9	Проверить, за сколько открываний под давлением высаживается комплект Duracell Батарейка AA, Щелочной тип, 1,5 В - 4 шт. (2 комплекта)	1386 раз
10	Проверить, за сколько открываний под давлением высаживается комплект Батарейки АА пальчиковые алкалиновые GP Super Alkaline (2 комплекта)
11	Проверить, за сколько открываний под давлением высаживается комплект Космос Батарейка AA, Щелочной тип, 1,5 В (2 комплекта)
12	Подключить к резервированным 12VDC, установить на трубу с давлением, оставить работать в режиме открытие - 10 секунд - закрытие пока не сломается. Придумать, как гарантированно зафиксировать МОМЕНТ ПОЛОМКИ (независимые концевики или ещё как)

Заключение

Автономная защита от протечек с возможностью подключения внешнего питания 12 вольт.

Сделан довольно качественно. С родным приложением работает без нареканий. Со Sprut.hub пока работает только в бета версии, не хватает части функций (в ближайшее время будет готов рабочий шаблон), однако отклик на команду моментальный. Рекомендуем к использованию.

При работе от батарей в спрут оно передает что всё хорошо и крутится. Зигби пашет. А вот сил на прокручивание крану уже не хватает. Состояние крана на севших батареях не соответствует действительности.
