GLEDOPTO Zigbee LED-драйвер RGBCCT 12-24 В 15 А
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Диммер, доступ — публичный
Тип устройстваДиммер
Рейтинг устройстваРейтинг 9. работает в одном режиме RGBCCT. Диммирует линейно, не нагревается. LED-нагрузку держит (Как минимум максимальную на 1 канал). Издает небольшой писк при работе под нагрузкой при яркости в среднем от 25 до 75 процентов. Пропускает команды если не успевает их отработать. Быстро реагирует на команды. Не имеет разъемов для подключения выключателя. Клеммы не идеально держат провода.
Упаковка и внешний вид - приемлемо/неприемлемоприемлемо
Функционал - приемлемо/неприемлемоприемлемо
Работа Tuya - приемлемо/неприемлемоприемлемо
Работа в SH и соответствие работе в TUYAшаблон есть, функционал полностью соответствует Tuya
Заключение/заметки/примечанияРаботает отлично, быстро и четко выполняет команды.
работает в одном режиме RGBCCT
Очень слабые клеммы. 1.5мм2 обжатые не держатся крепко
работает в одном режиме RGBCCT
Очень слабые клеммы. 1.5мм2 обжатые не держатся крепко

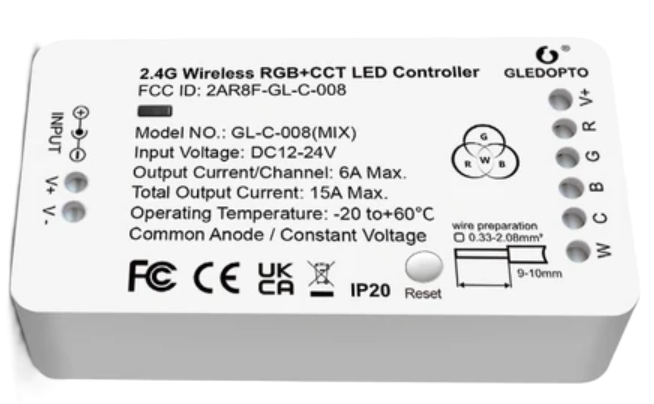

Производитель устройстваGLEDOPTO
Модель и линейка устройстваGL-C-008
Артикул устройства и ссылка на сайт производителяZigbee RGBCCT Plus RGB CCT
Размер89×23.5×48 мм
Способ монтажана скотч
Рабочее напряжение входноеDC 12-24 В
Рабочее напряжение нагрузкиDC 12-24 В
Поддерживаемые типы лентRGBCCT/RGBW/RGB/CCT/Dimmer
Способ переключения между типами, если доступно (программно, по нажатию и т.д.)-
Степень защитыIP20
Рабочая температура-20°C~60°C
Выходной ток на канал6A
Общий выходной ток15A
Максимальное паспортное сечение кабеля2мм2 (однако на самих клеммах написано 1.5мм2)
Тип клеммСамозажимные
Наличие пульта и тип связи с нимнет
Интеграция со SprutZigbee
Режим сопряжения и сбросаЗажать кнопку reset на 5 секунд*
Поведение при обесточиванииВсегда включено (всегда выключено) «чердавание вкл. выкл./последнее состояние»
Роль в Zigbee сетиПроверка биндинга
ЭкосистемаTuya
Наличие RF связинет
Шаблон для sprut-
Каталог sprut
Биндингsprut
Биндингsprut
Где купитьaliexpress
Стоимость$17
Номер на складеDVLK0052
Номер коробки14

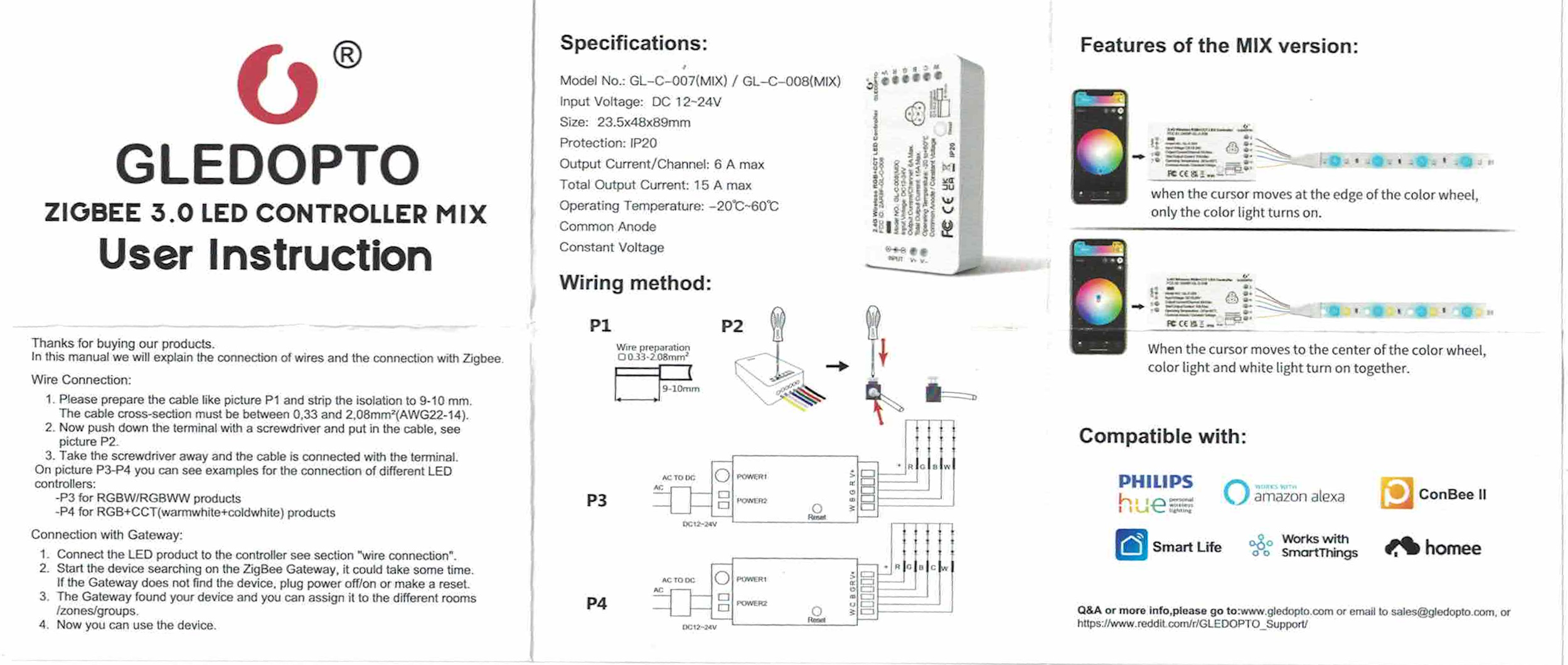

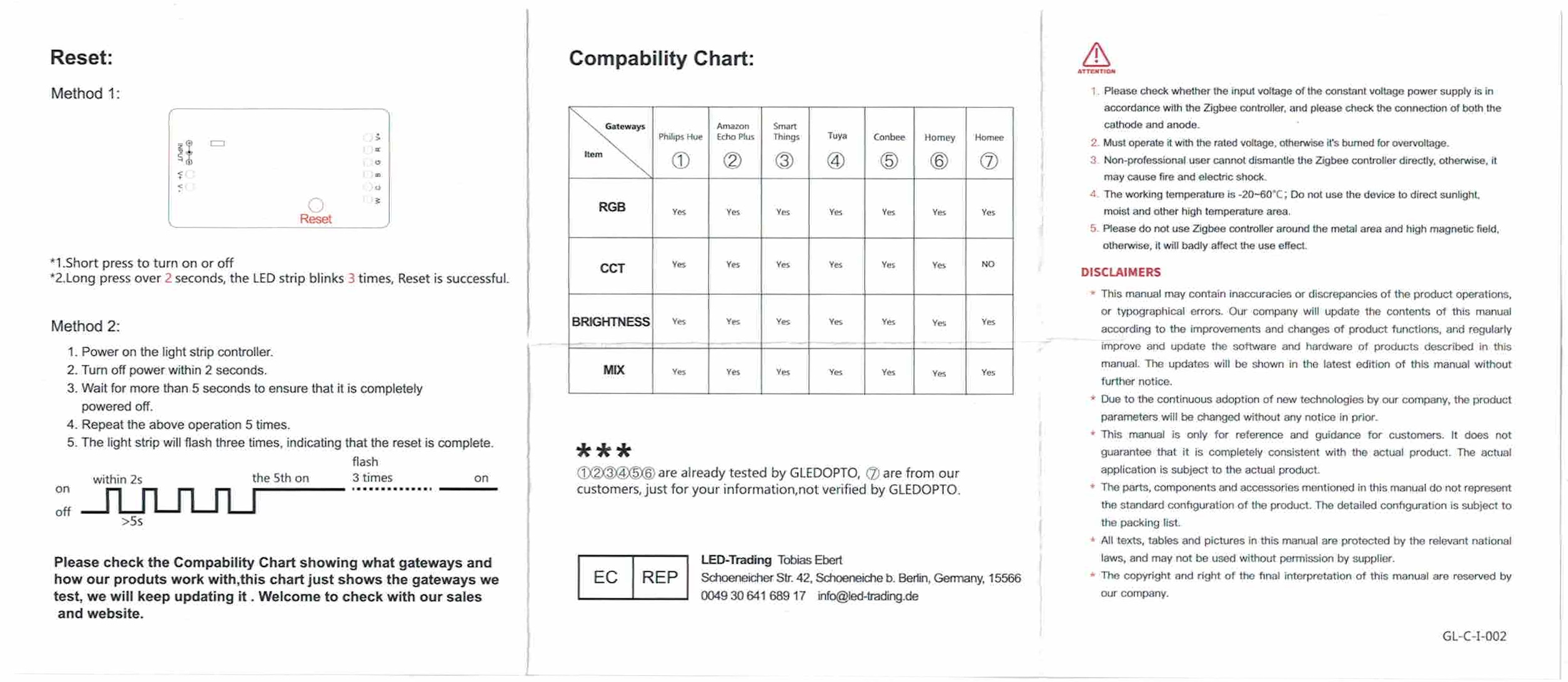

Оригинальная документация из комплекта устройстваДокументация
Оригинальная документация из комплекта устройстваДокументация

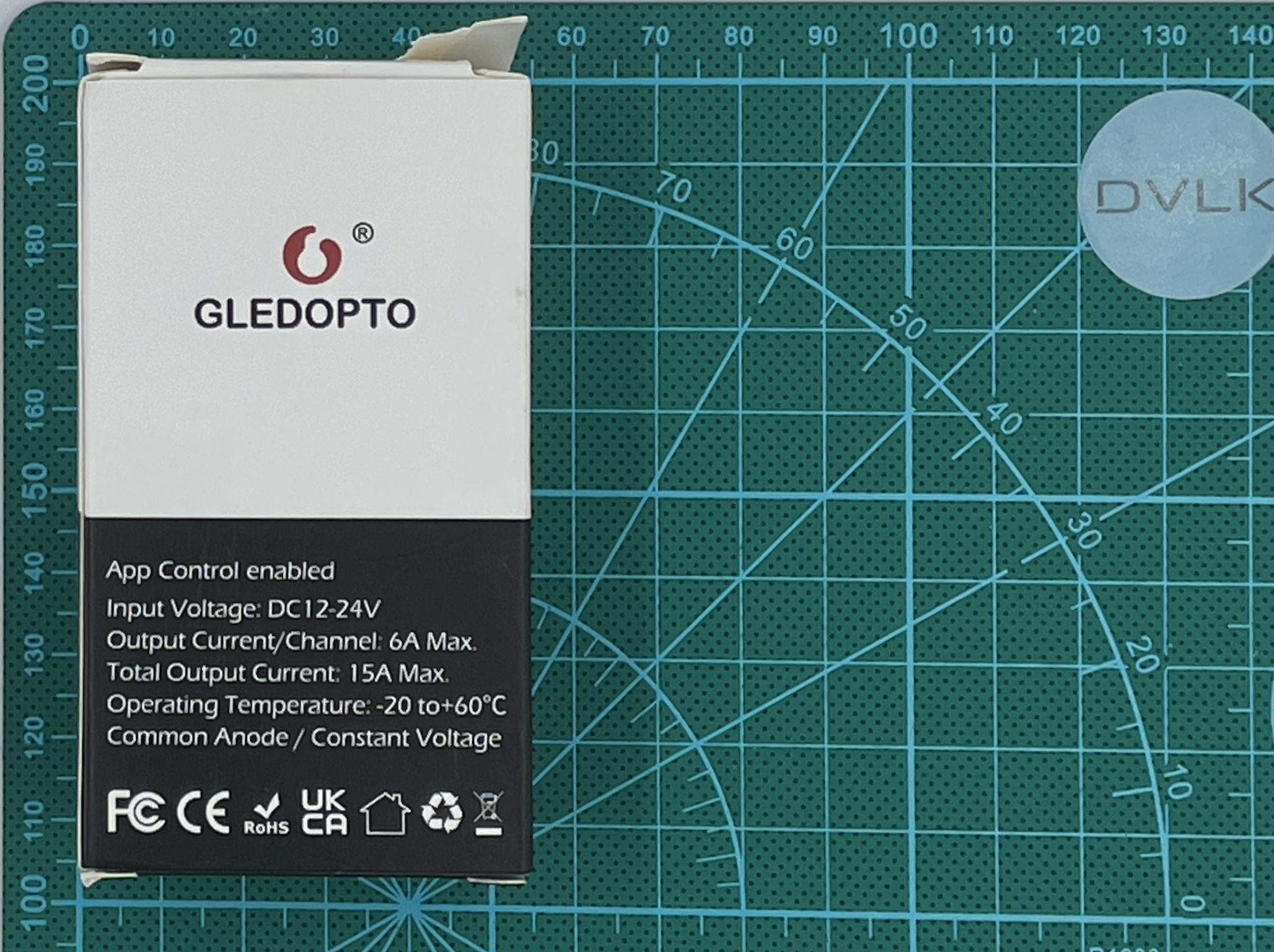

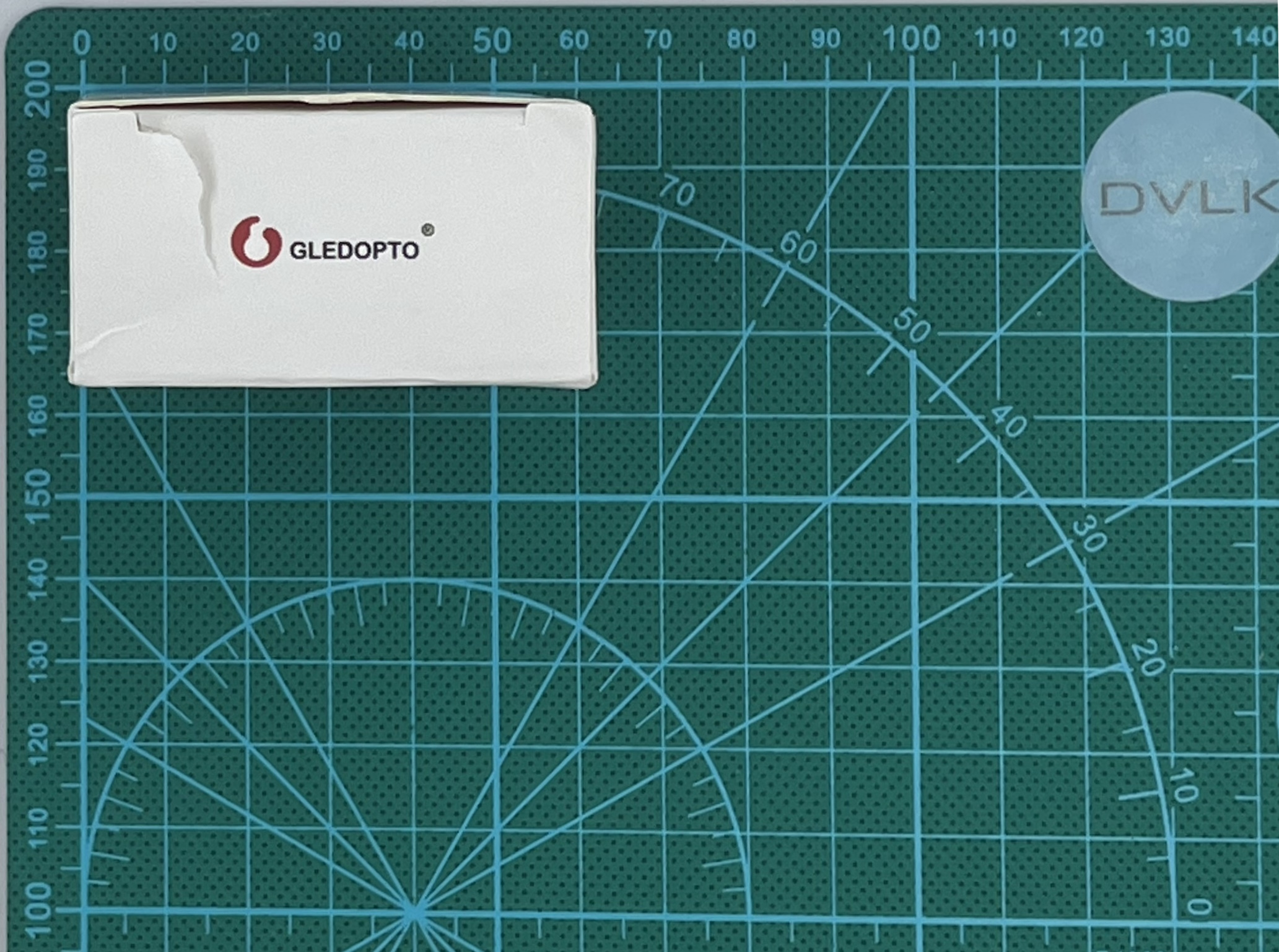

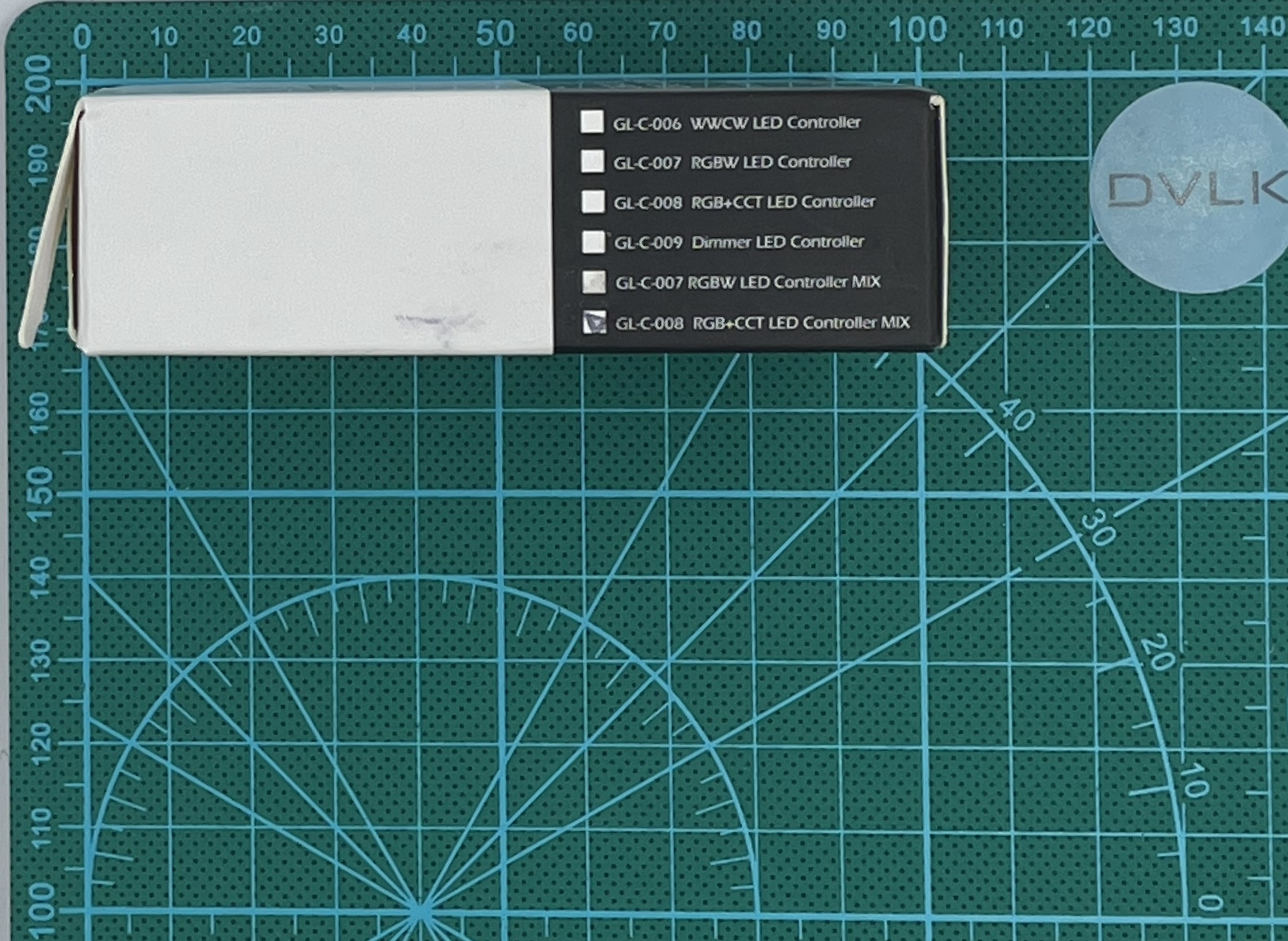

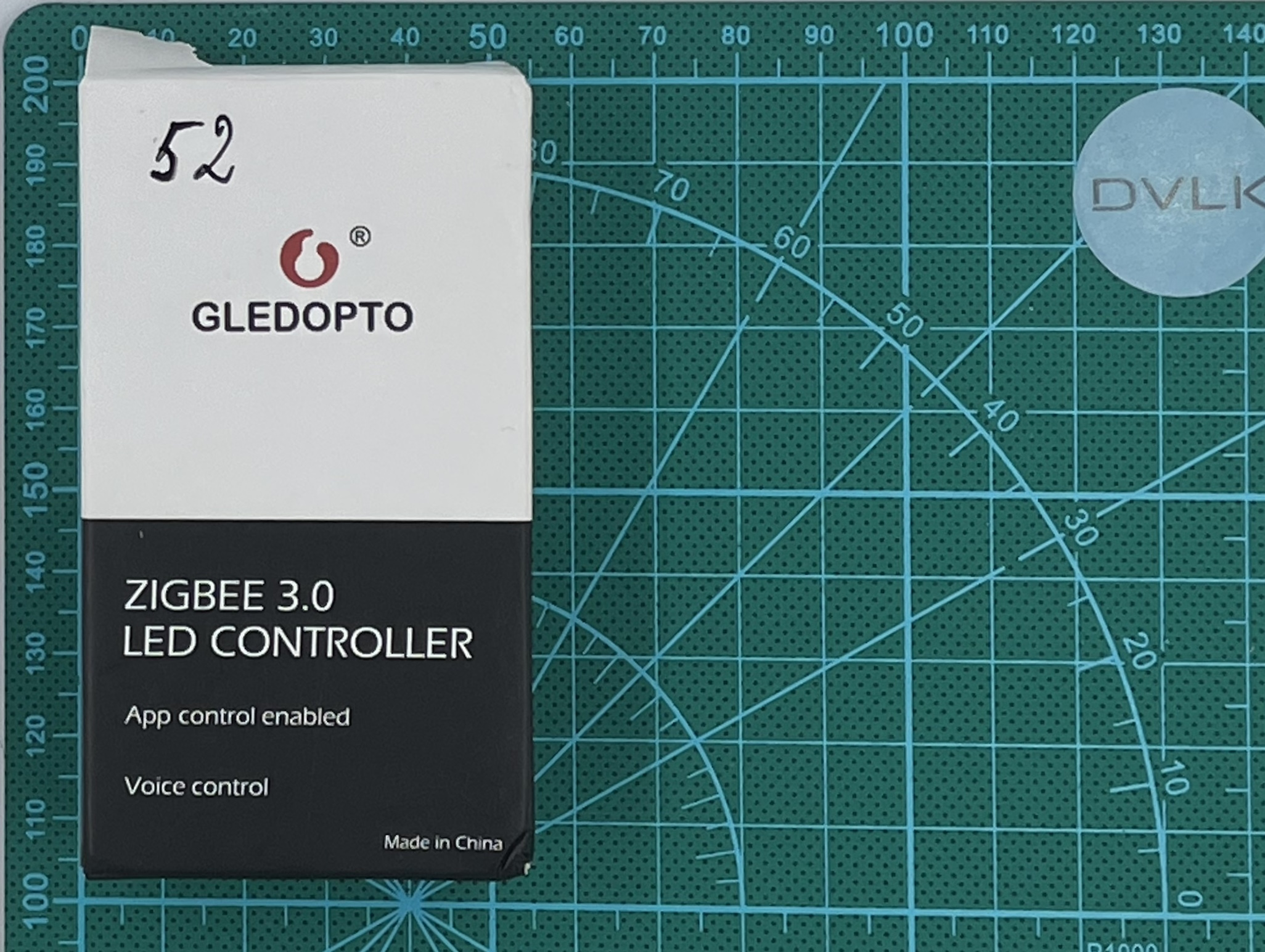

Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки

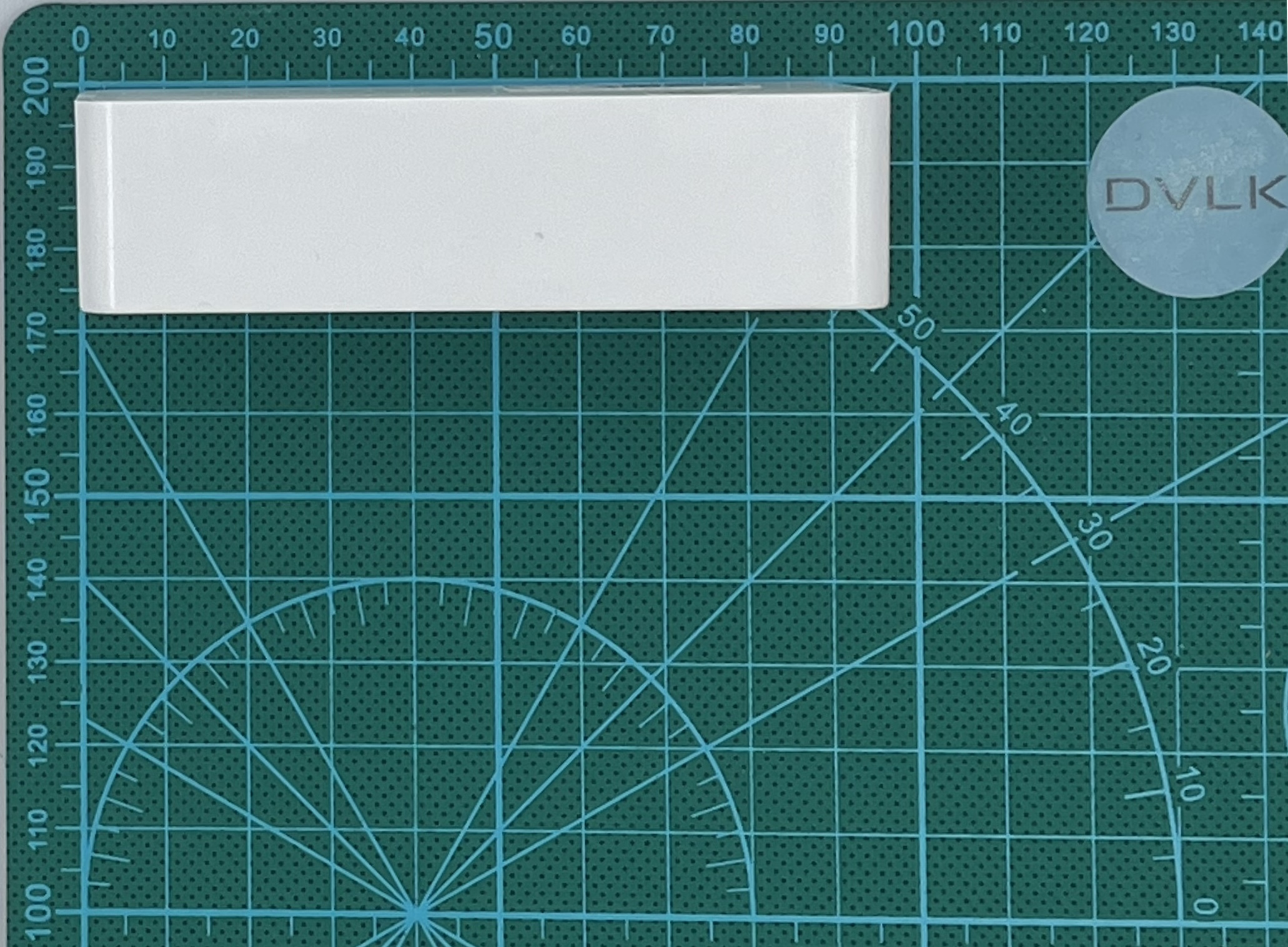

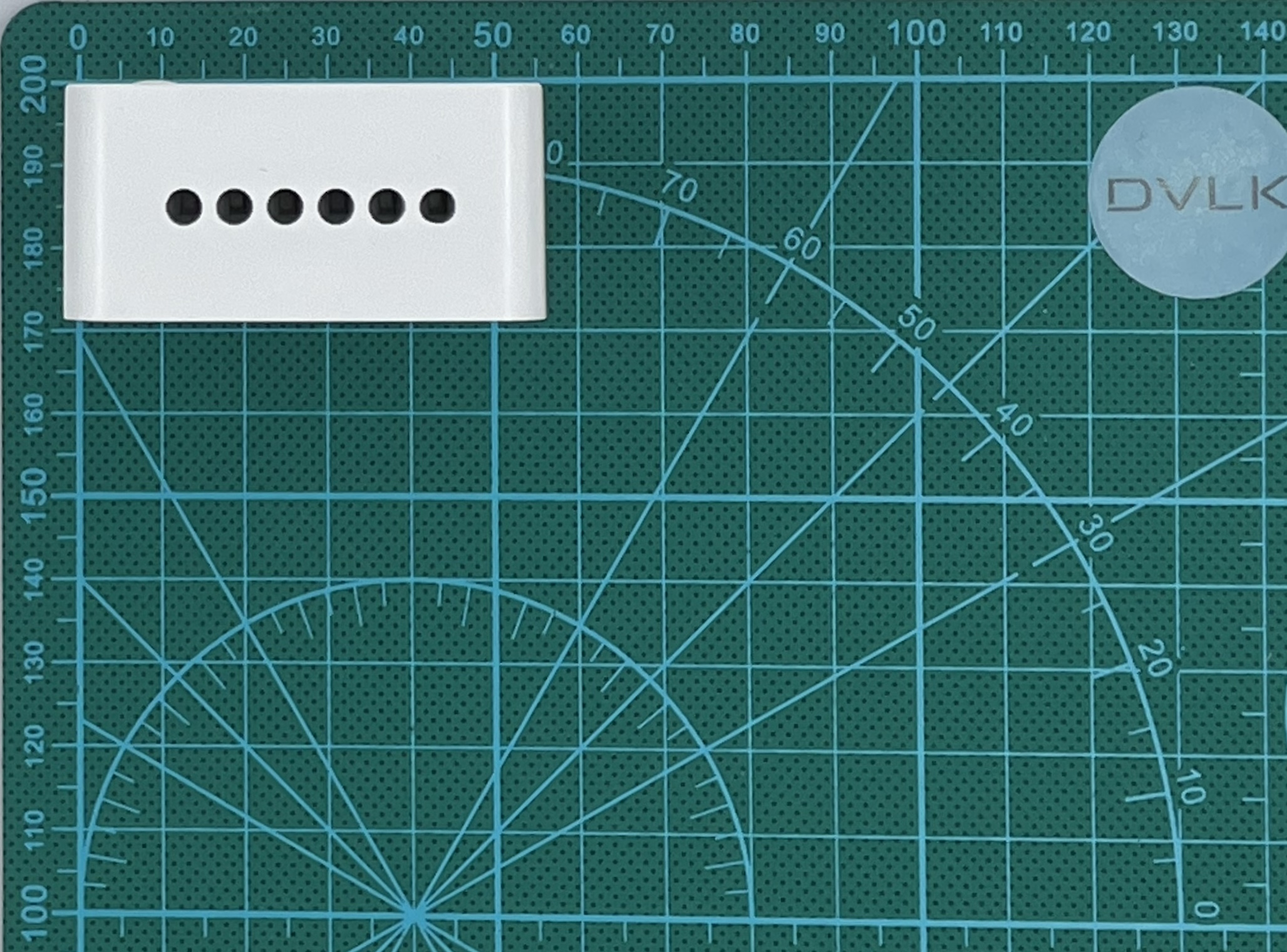

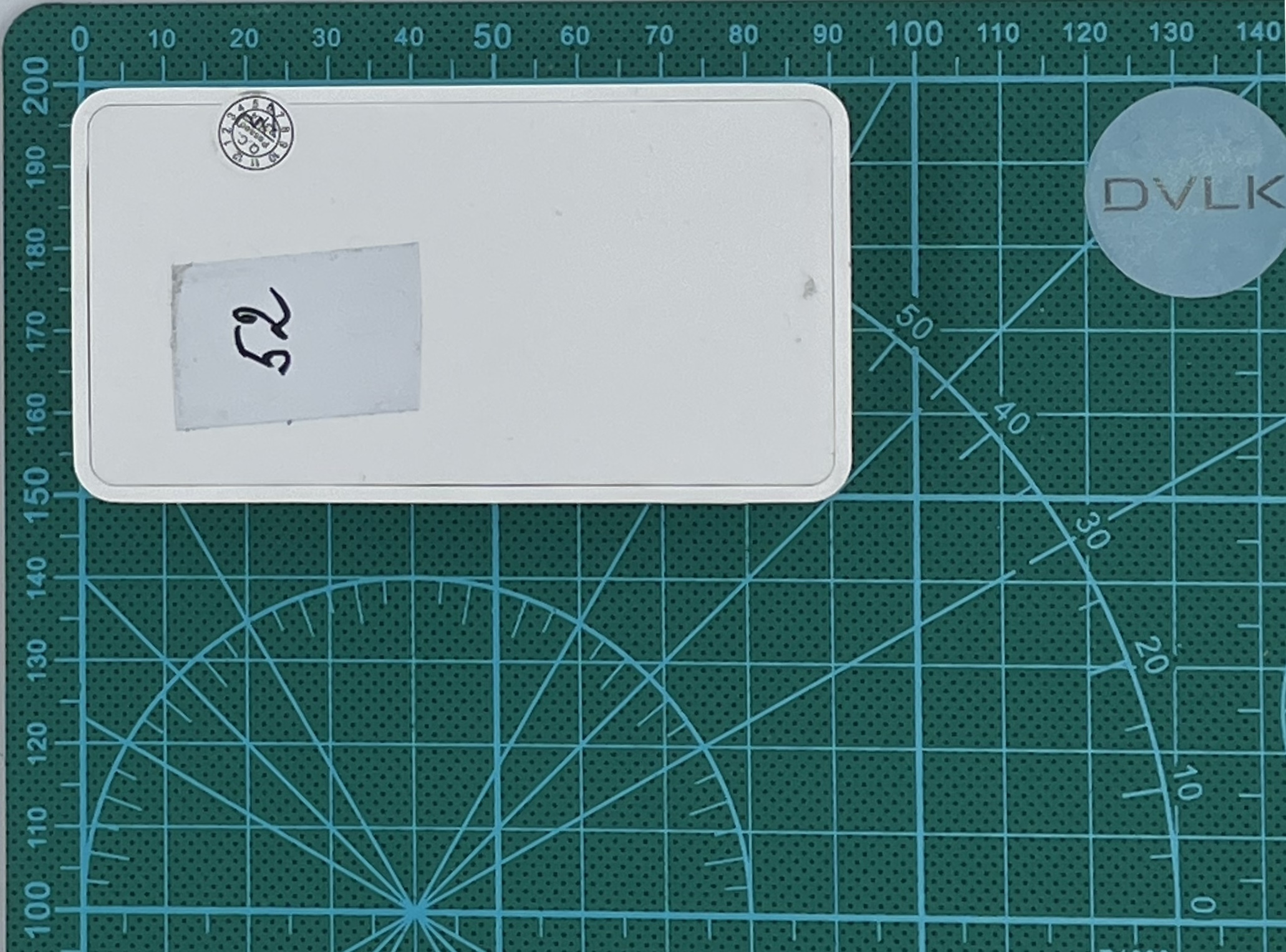

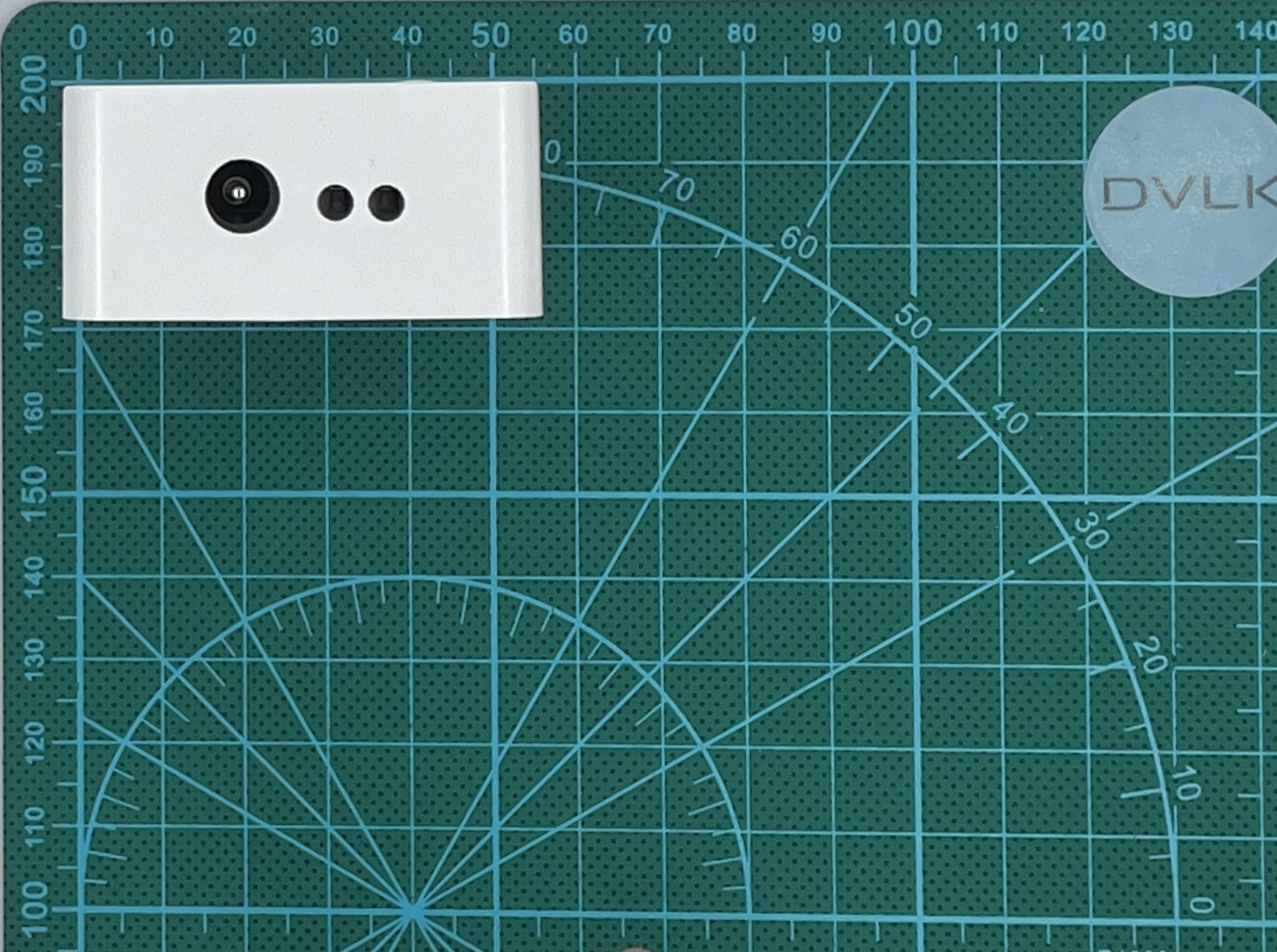

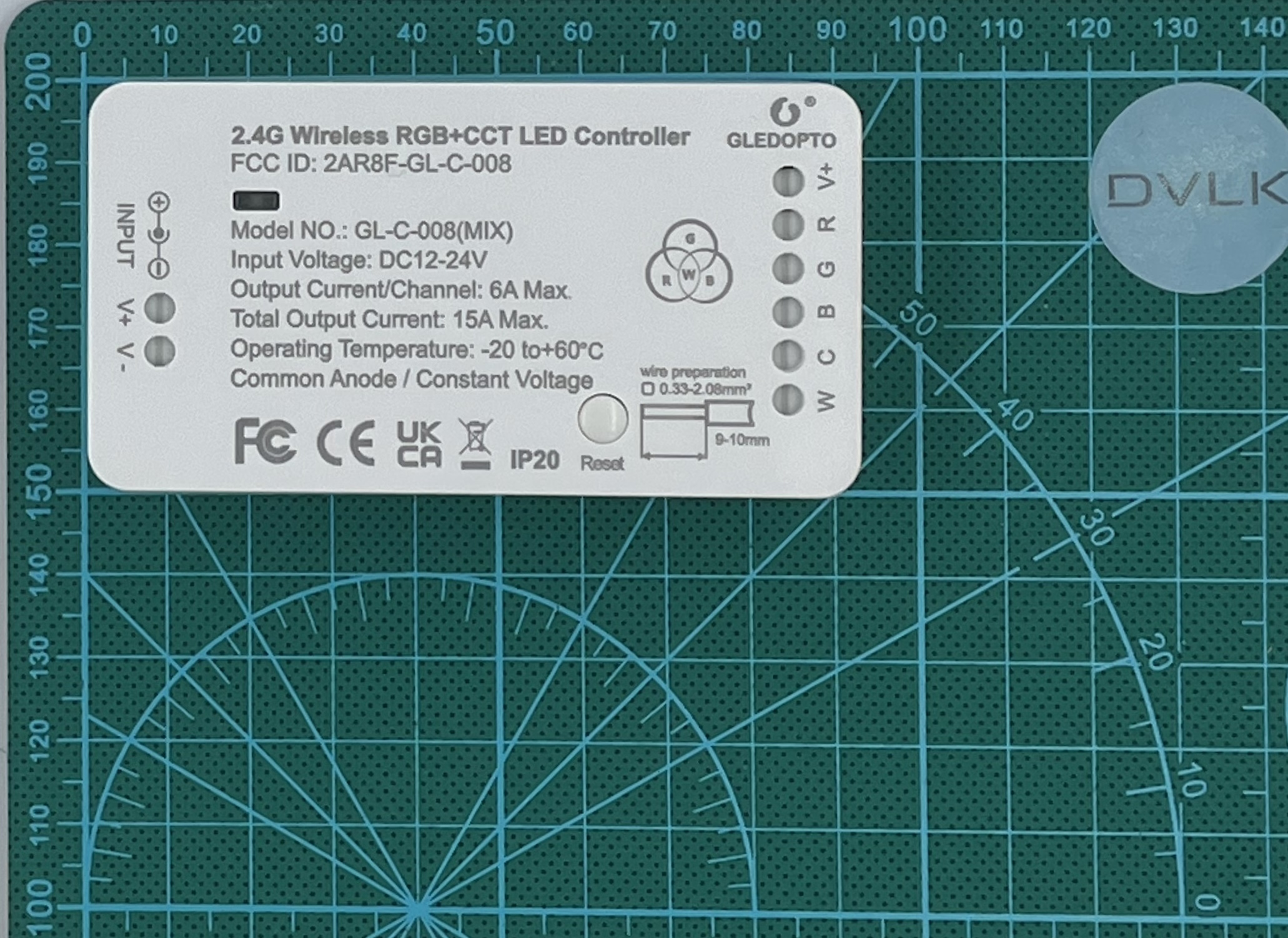

Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства

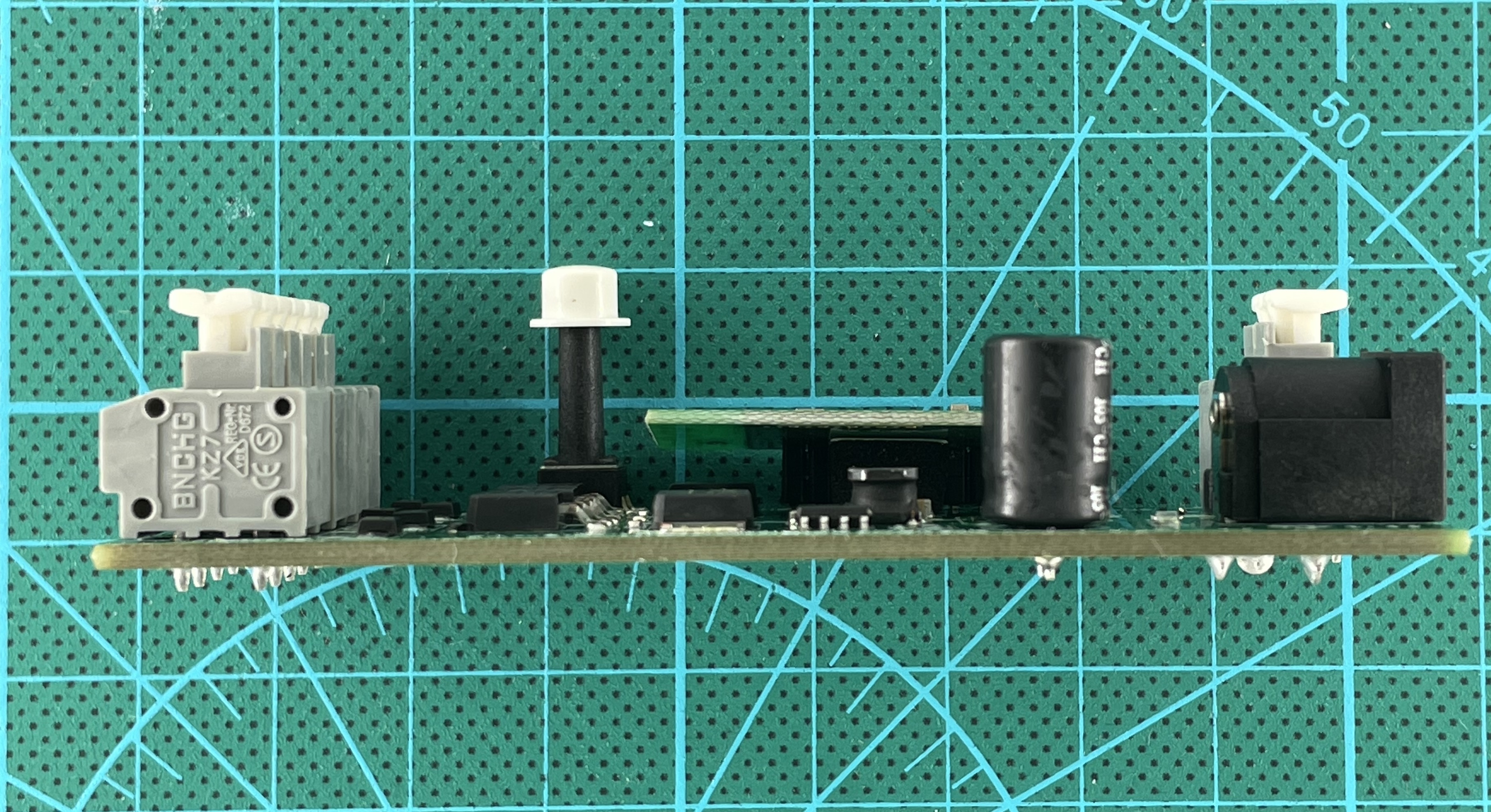

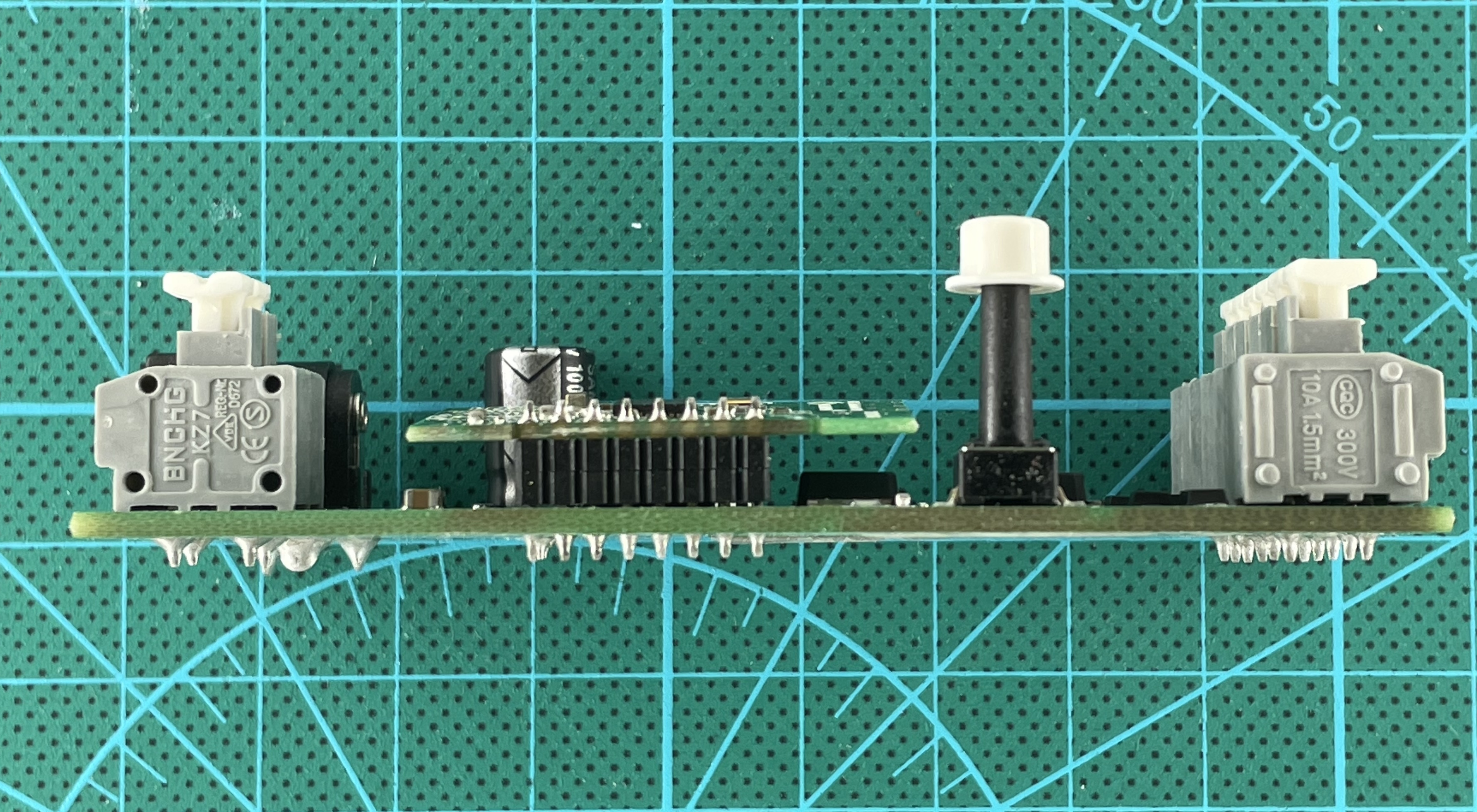

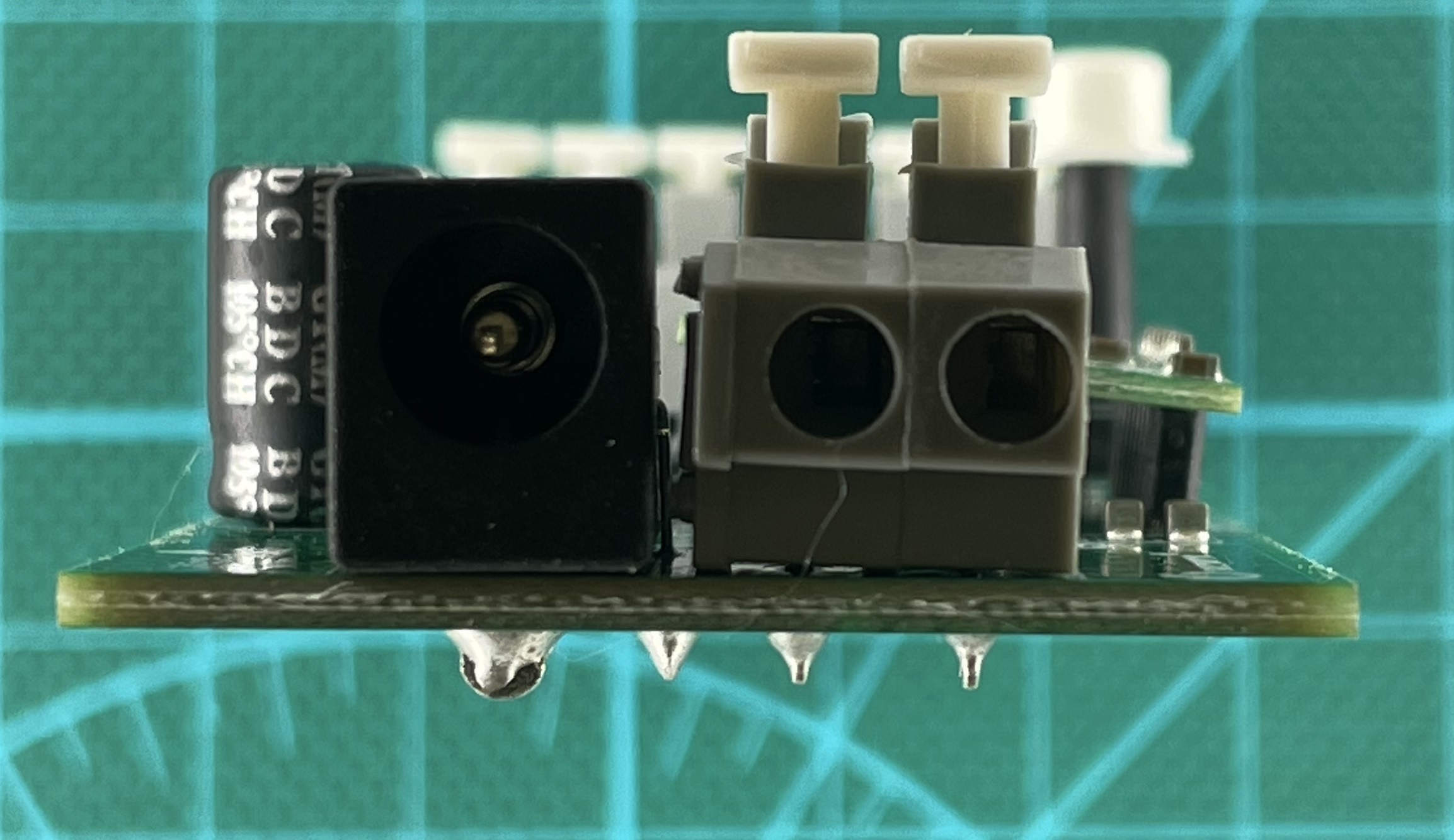

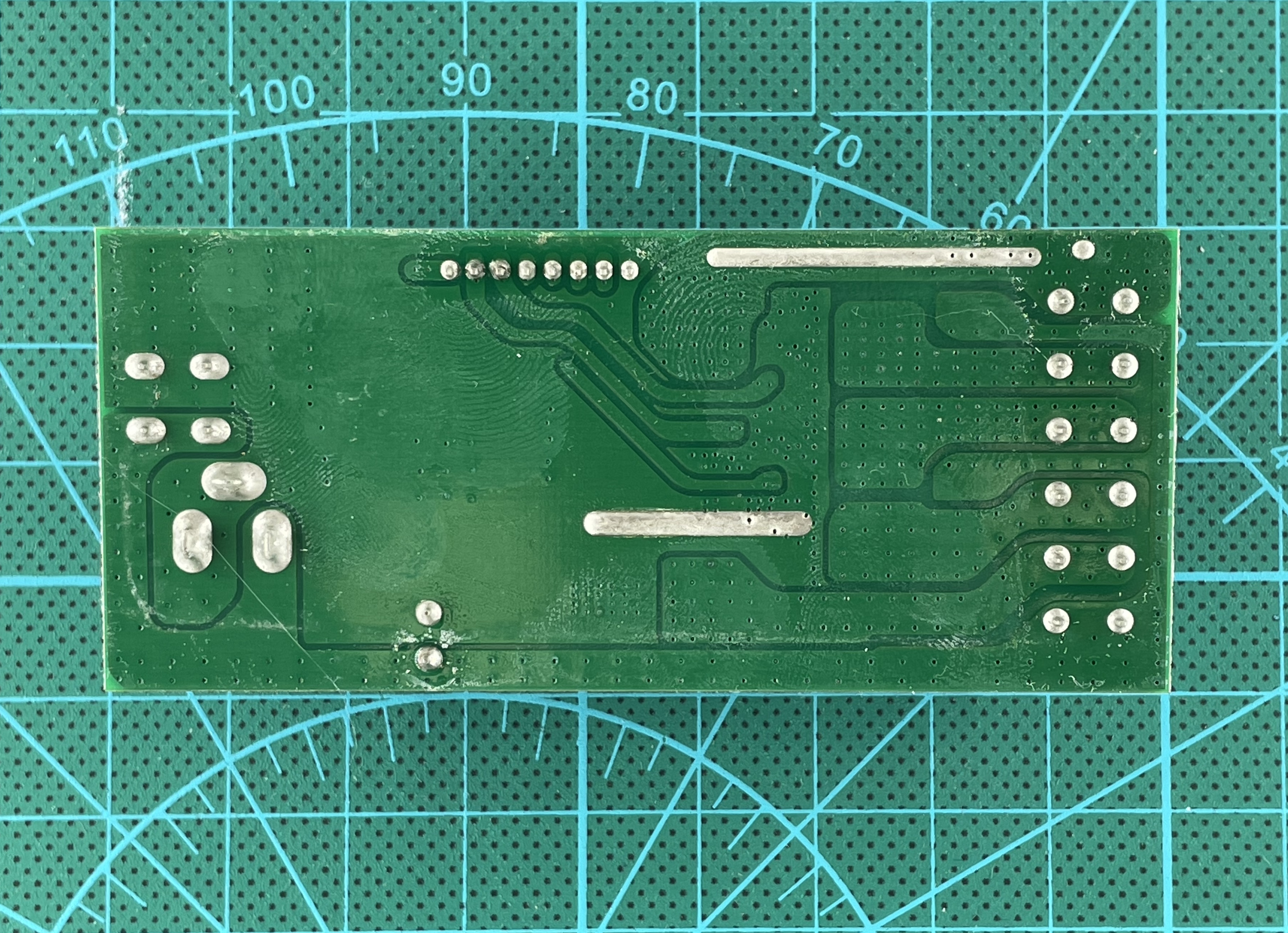

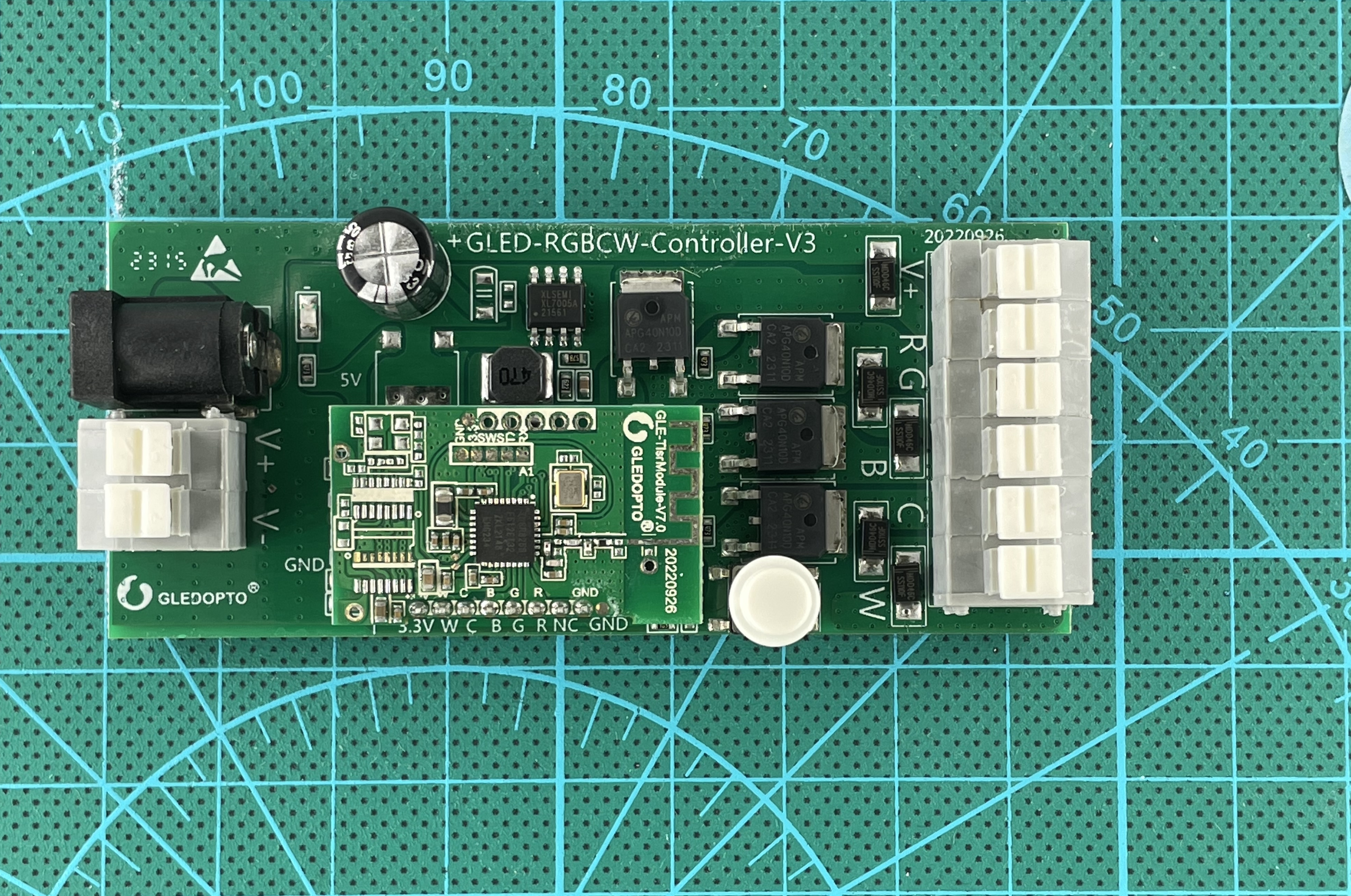

Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Результаты тестирования
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Комплектация изделия на соответствие заявленному комплекту поставки. | 10 | |
| 2 | Общий вид изделия, качество сборки, качество материалов | 10 | |
| 3. | Соответствие размеров устройства паспортным данным | 10 | По паспорту: 89×23.5×48 мм По факту: 89,05×23,45×48,01 |
| 4. | Геометрия устройства (ровность граней, ребер и т.д) | 10 | |
| 5. | Соответствие и количество заявленных интерфейсов паспортным значениям | 10 | |

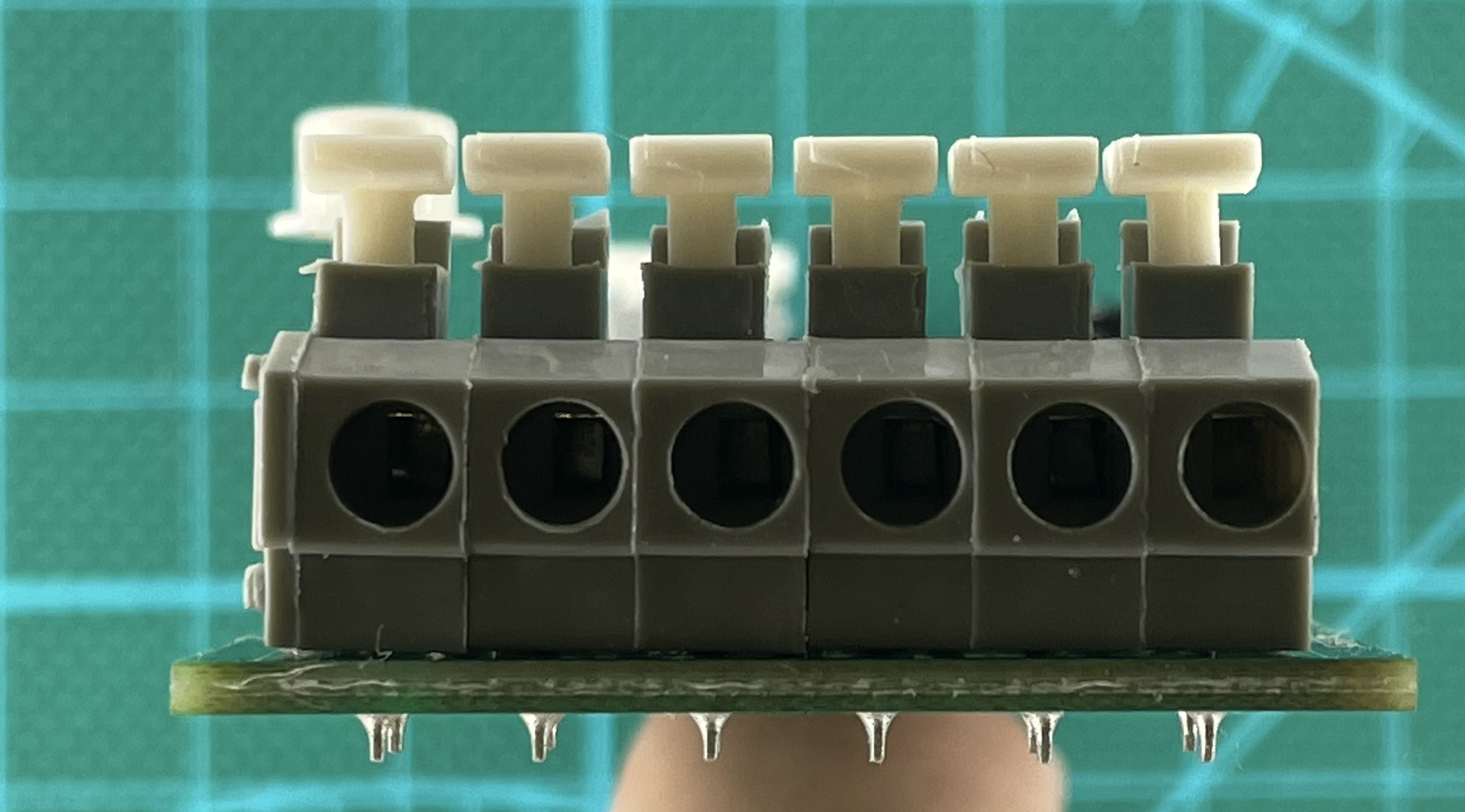

| 6. | Корректность и качество работы переключающих механизмов Клемм для диммеров указать |
9 | По паспорту 2мм2 По факту влезает 1.5мм2 в НШВИ и 2.5 мм2 без НШВИ. Сами клеммы не идеально держат провода. |
| 7. | Качество изготовления и монтажа электронных компонентов | 9 | не отмыт флюс |
| 8. | Шум при работе | 8.5 | Был замечен шум (писк) при определенных уровнях яркости под нагрузкой (1,10,25,50,75,100%) |
Функциональное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1. | Простота первоначальной настройки устройства | 10 | |||||||||||||||||||||||||
| 2. | Работа в сценариях через хаб | 10 | |||||||||||||||||||||||||
| 3. | Влияние на другие устройства в сети | - | |||||||||||||||||||||||||
| 4. | Скорость реакции на команды из мобильного приложения
|
9 | 180мс LAN 180мс WEB | ||||||||||||||||||||||||
| 5. | Скорость реакции на команды от другого устройства | - | |||||||||||||||||||||||||
| 6.1 | Проверка защит(проверка защиты от КЗ) | - | |||||||||||||||||||||||||
| 6.2 | Проверка контроллера на писк при мин/ср/макс нагрузки | 8.5 | При min нагрузке: на 1% нет звука на 10% нет звука на 25% еле заметный писк на 50% еле заметный писк на 75% еле заметный писк на 100% нет звука При ср нагрузке: на 1% нет звука на 10% нет звука на 25% еле заметный писк на 50% еле заметный писк на 75% еле заметный писк на 100% нет звука При макс нагрузке: на 1% нет звука на 10% нет звука на 25% еле заметный писк на 50% еле заметный писк на 75% еле заметный писк на 100% нет звука | ||||||||||||||||||||||||
| 7. | Корректность работы световой индикации | 10 | |||||||||||||||||||||||||
| 8. | Удобство и функциональность базового ПО контроллеров | 10 | |||||||||||||||||||||||||
| 9. | Удобство и функциональность при работе со Sprut.hub | 10 | |||||||||||||||||||||||||
| 10. | Время восстановления работоспособности после восстановления питания | 10 | 1-2 секунды | ||||||||||||||||||||||||
| 11. | Тип подключаемого выключателя | Нельзя подключить выключатель | |||||||||||||||||||||||||

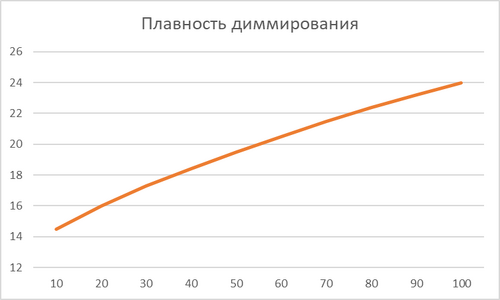

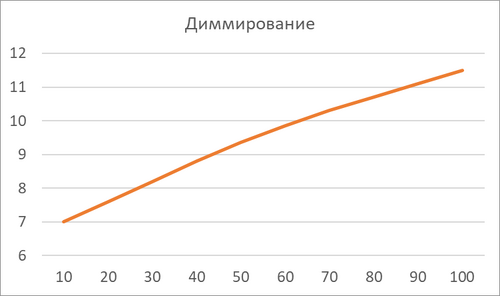

| 12. | Плавность диммирования при разных опорных напряжениях | 10 | Построить график по 10 точкам. 12v  24v
| ||||||||||||||||||||||||
| 13. | Наличие плавного пуска нагрузки | - | |||||||||||||||||||||||||
| 14. | Время плавного пуска нагрузки по умолчанию (при наличии) | - | |||||||||||||||||||||||||
| 15. | Возможность изменить время плавного пуска нагрузки. | - | |||||||||||||||||||||||||
| 16. | Скорость изменения | 9 | 1090мс | ||||||||||||||||||||||||
| 17. | Шаг изменения(на сколько меняется напряжение при изменении на 1%) | 10 | 12В 0,05 В 24В 0,1 В | ||||||||||||||||||||||||
| 18. | Работа во всех режимах в родном приложении | 10 | |||||||||||||||||||||||||
| 19. | Работа во всех режимах в Sprut.hub | 10 | |||||||||||||||||||||||||
| 20. | Работа диммера при максимальной нагрузке при max и min напряжении | 10 | При максимальной нагрузке на 24В работает исправно. На 12В нет возможности проверить, нет достаточно мощного БП | ||||||||||||||||||||||||
| 21. | Возможность выбора кнопки в приложении (может быть она высвечивается как отдельный вход) | нет | |||||||||||||||||||||||||
| 22. | Количество и тип управляющих входов и их назначения | - | |||||||||||||||||||||||||
| 23. | Диапазон входного/выходного напряжения | 10 | при 100% и 24В 23,7 В при 1% и 24В 12,6 В при 100% и 12В 11,5 В при 1% и 12В 6,17 В |
Нагрузочное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Работа при указанных в документации значениях максимальной нагрузки с резистивной нагрузкой | - | В документации не указаны значения максимальной резистивной нагрузки |
| 2. | Работа при указанных в документации значениях максимальной нагрузкой Led | 10 | |
| 3. | Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую ленту - медленный (0-100 за 15 сек), по 5 раз | 10 | Диммирует плавно, все отлично |
| 4. | Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую ленту - быстрый (0-100 за 1 сек) 5 раз | 10 | Диммирует плавно, все отлично |
| 5. | Стабильность работы устройства в условиях выполнения многократных однотипных команд с периодичностью 0,1с с помощью сценария в течение 30 секунд. Описать, что происходит, если ты команды посылаешь быстрее, чем устройство их отрабатывает? Оно потом "догоняет" или пропускает? |
8 | Устройство пропускает команды, если не успевает их отработать. |
| 6. | Стресс-тест (период 2с) с нагрузкой 80% LED - 100 раз | 10 | 2 ленты суммарной нагрузкой примерно 3.6А (Поскольку не получилось одновременно нагрузить каналы RGB, то будет проверятся максимальная нагрузка одного канала) |
| 7. | Стресс-тест (период 2 с 100% LED нагрузкой - 100 раз | 10 | 3 ленты суммарной нагрузкой примерно 5.35А |
| 8. | Стресс-тест (период 2с) с LED нагрузкой 120% - 100 раз | 10 | 4 ленты суммарной нагрузкой примерно 6.9А |
| 9. | Стресс-тест с максимально допустимой Led нагрузкой(1 час) | 10 | Нагрелся до 37 градусов (тестировалась максимальная нагрузка одного канала) |
| 10. | Тест на выносливость (период 1 с) - 10 00 раз | 10 | |

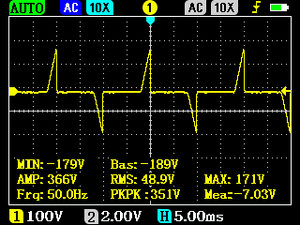

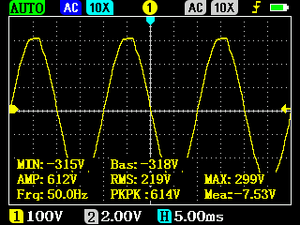

| 11. | Выходной сигнал на канале при 10% яркости с нагрузкой 80% | 9 | скриншот с осциллографа
|

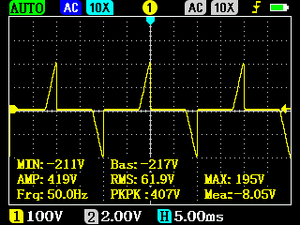

| 12. | Выходной сигнал на канале при 50% яркости с нагрузкой 80% | 9 | скриншот с осциллографа
|
| 13. | Выходной сигнал на канале при 100% яркости с нагрузкой 80% | 10 | скриншот с осциллографа
|
| 14. | Замер пропускаемого тока (с указанием в мА) в выключенном состоянии (Для устройств без 0 линии) | - | |
| 15. | Считаем КПД - измеряем и фиксируем входную и выходную мощность при основных напряжениях и 20% и 80% загрузке | 10 | При 24В и 80% нагрузке КПД 96% При 24В и 20% нагрузке КПД 97% |
Заключение
Рейтинг 9. работает в одном режиме RGBCCT. Диммирует линейно, не нагревается. LED-нагрузку держит (Как минимум максимальную на 1 канал). Издает небольшой писк при работе под нагрузкой при яркости в среднем от 25 до 75 процентов. Пропускает команды если не успевает их отработать. Быстро реагирует на команды. Не имеет разъемов для подключения выключателя. Клеммы не идеально держат провода.
