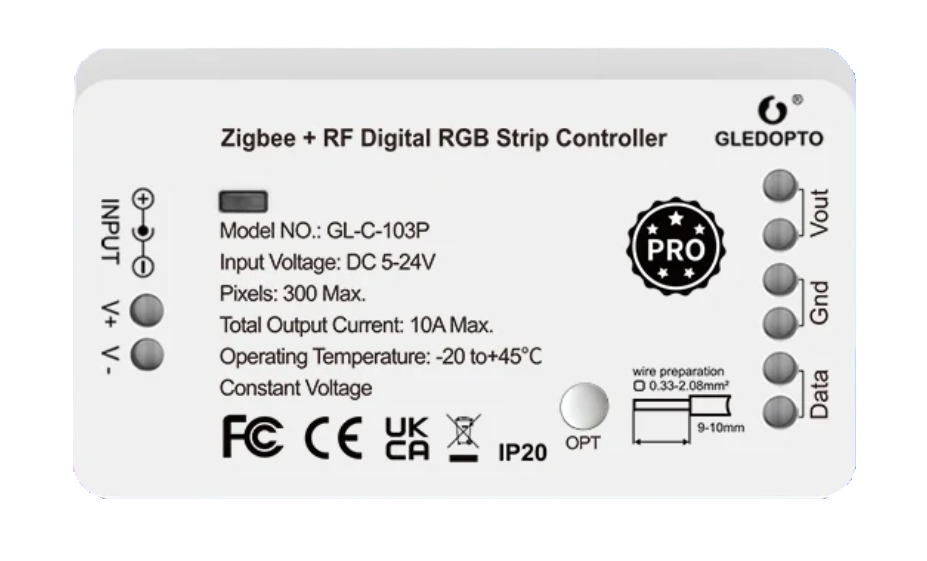

GLEDOPTO Zigbee+RF LED-драйвер Адресный 5-24В 10А

Файл:Eva ed3f13a5 image-mce-20240919-162832.png Файл:Eva b43acbc0 image-mce-20240710-150906.png

Производитель устройстваGLEDOPTO

Модель и линейка устройстваGL-C-103P

Артикул устройства и ссылка на сайт производителяgledopto Размер 23.5x48x89 мм

Способ монтажана скотч Рабочее напряжение входное 5-24В Рабочее напряжение нагрузки Тип управляемой нагрузки CV/CC

Степень защитыIP20

Рабочая температура-20℃~45℃

Выходной ток на канал10А Общий выходной ток
10А Максимальное паспортное сечение кабеля 2,08мм2

Тип и количество каналовАдресный 1 канал до 300 светодиодов Способ переключения между типами, если доступно (программно, по нажатию и т.д.)

Наличие пульта и тип связи с нимда

Частота ШИМ(PWM)—

Ссылка на документациюPDF

Интеграция со SprutZigbee

Режим сопряжения и сброса—

Поведение при обесточивании—

Роль в Zigbee сетиПроверка биндинга

ЭкосистемаGLEDOPTO

Наличие RF связида

Шаблон для sprutПримечания

Каталог sprut—

Где купитьaliexpress

Стоимость$27

Номер на складеDVLK0056

Номер коробки14

Функциональное тестирование

Шаг	Описание
1	Простота первоначальной настройки устройства
2	Работа в сценариях через хаб
3	Влияние на другие устройства в сети
4	Скорость реакции на команды из мобильного приложения
5	Скорость реакции на команды от другого устройства
6	Стабильность подключения устройства к сети Zigbee
7	Корректность работы световой индикации
8	Удобство и функциональность базового ПО контроллеров
9	Удобство и функциональность при работе со Sprut.hub
10	Время восстановления работоспособности после восстановления питания
11	Тип подключаемого выключателя
12	Плавность диммирования при разных опорных напряжениях
13	Наличие плавного пуска нагрузки
14	Время плавного пуска нагрузки по умолчанию (при наличии)
15	Возможность изменить время плавного пуска нагрузки.
16	Max min значение напряжения
17	Скорость изменения
18	Шаг изменения(на сколько меняется напряжение при изменении на 1%)
19	Работа во всех режимах в родном приложении
20	Работа во всех режимах в Sprut.hub
21	Работа диммера при максимальной нагрузке при max и min напряжении
22	Возможность выбора кнопки в приложении (может быть она высвечивается как отдельный вход)
23	Количество и тип управляющих входов и их назначения
24	Диапазон входного/выходного напряжения

Нагрузочное тестирование

Шаг	Описание
1	Работа при указанных в документации значениях максимальной нагрузки с резистивной нагрузкой
2	Работа при указанных в документации значениях максимальной нагрузкой Led
3	Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую ленту - медленный (0-100 за 15 сек) , по 5 раз
4	Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую ленту - быстрый (0-100 за 1 сек) 5 раз
5	Стабильность работы устройства в условиях выполнения многократных однотипных команд с периодичностью 0,1с с помощью сценария в течение 30 секунд).
6	Стресс-тест (период 2с) с нагрузкой 80% LED - 100 раз
7	Стресс-тест (период 2) с 100% LED нагрузкой - 100 раз
8	Стресс-тест (период 2c ) с LED нагрузкой 120% - 100 раз
9	Стресс-тест с максимально допустимой Led нагрузкой(1 час)
10	Тест на выносливость (период 1 с) - 10 00 раз
11	Выходной сигнал на канале при 10% яркости с нагрузкой 80%
12	Выходной сигнал на канале при 50% яркости с нагрузкой 80%
13	Выходной сигнал на канале при 100% яркости с нагрузкой 80%
14	Замер пропускаемого тока (с указанием в mA) в выключенном состоянии ( Для устройств без 0 линии)
15	Считаем КПД - измеряем и фиксируем входную и выходную мощность при основных напряжениях и 20% и 80% загрузке
