GLEDOPTO ZigBee LED-драйвер WWCW+RF 12-24В 12A
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — LED-драйвер, доступ — публичный
Тип устройстваДиммер
Рейтинг устройстваРейтинг 9.5 Работает с лентами 2/3w CCT и в режиме диммера с любыми лентами. Во всех случаях исправно. Диммирует линейно, несильно нагревается, LED-нагрузку держит. Издает небольшой писк при работе под нагрузкой при яркости в среднем от 25 до 75 процентов. Пропускает команды если не успевает их отработать. Быстро реагирует на команды, кроме выключателя. Имеет разъем для подключения выключателя без фиксации.
Упаковка и внешний вид - приемлемо/неприемлемоприемлемо
Функционал - приемлемо/неприемлемоприемлемо
Работа Tuya - приемлемо/неприемлемоприемлемо
Работа в SH и соответствие работе в TUYAшаблон есть, функционал соответствует Tuya.
Заключение/заметки/примечанияРаботает отлично, реагирует на команды быстро. С выключателем работает, но есть задержка в отображении в sprut.
Производитель устройстваGLEDOPTO
Модель и линейка устройстваGL-C-203P
Артикул устройства и ссылка на сайт производителя[https://www.gledopto.com/h-col-435.html
Размер108*45*18 мм
Способ монтажана скотч
Рабочее напряжение входноеDC12-24 В
Рабочее напряжение нагрузкиDC12-24 В
Поддерживаемые типы лентCCT/Dimmer
Способ переключения между типами, если доступно (программно, по нажатию и т.д.)Короткое нажатие на reset
Степень защитыIP20
Рабочая температура-20~45°C
Выходной ток на канал12A
Общий выходной ток12A
Максимальное паспортное сечение кабеляПо паспорту кабель до 2мм2
по факту влезает кабель 2.5мм2 при условии использования длинных ншви (2.5-12) или без ншви. При использовании коротких ншви упирается в изоляцию
Тип КлеммСамозажимные
Наличие пульта и тип связи с нимда
Ссылка на документациюPDF
Интеграция со SprutZigbee
Режим сопряжения и сбросаЗажать кнопку reset на 5 секунд
Поведение при обесточиванииВсегда включено\всегда выключено\ чередование вкл. выкл.\последнее состояние
Роль в Zigbee сетиПроверка биндинга
ЭкосистемаTuya
Наличие RF связида
Шаблон для sprutКаталог sprut
Каталог sprut Биндингsprut
Где купитьaliexpress
Стоимость$16
Номер на складеDVLK0239
Номер коробки14

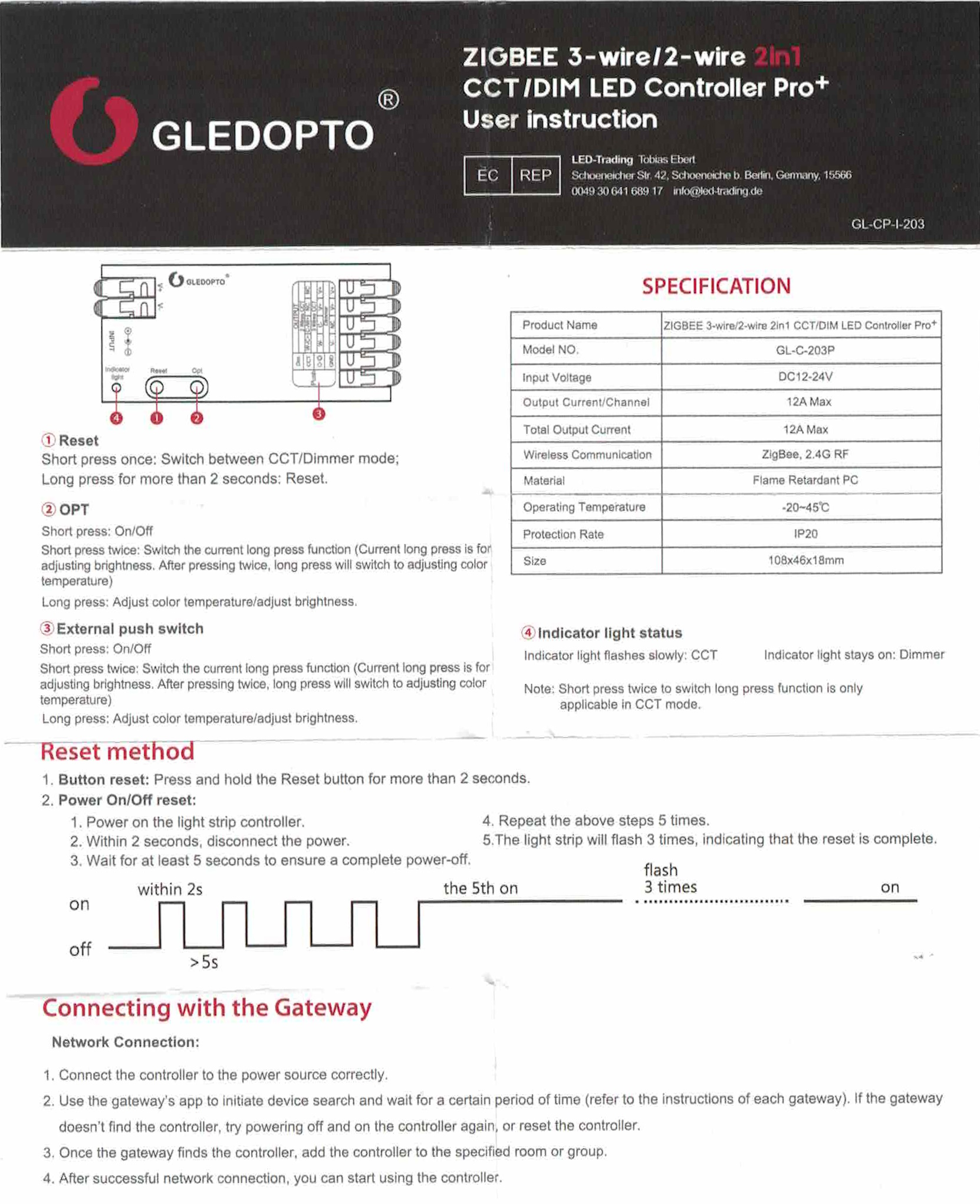

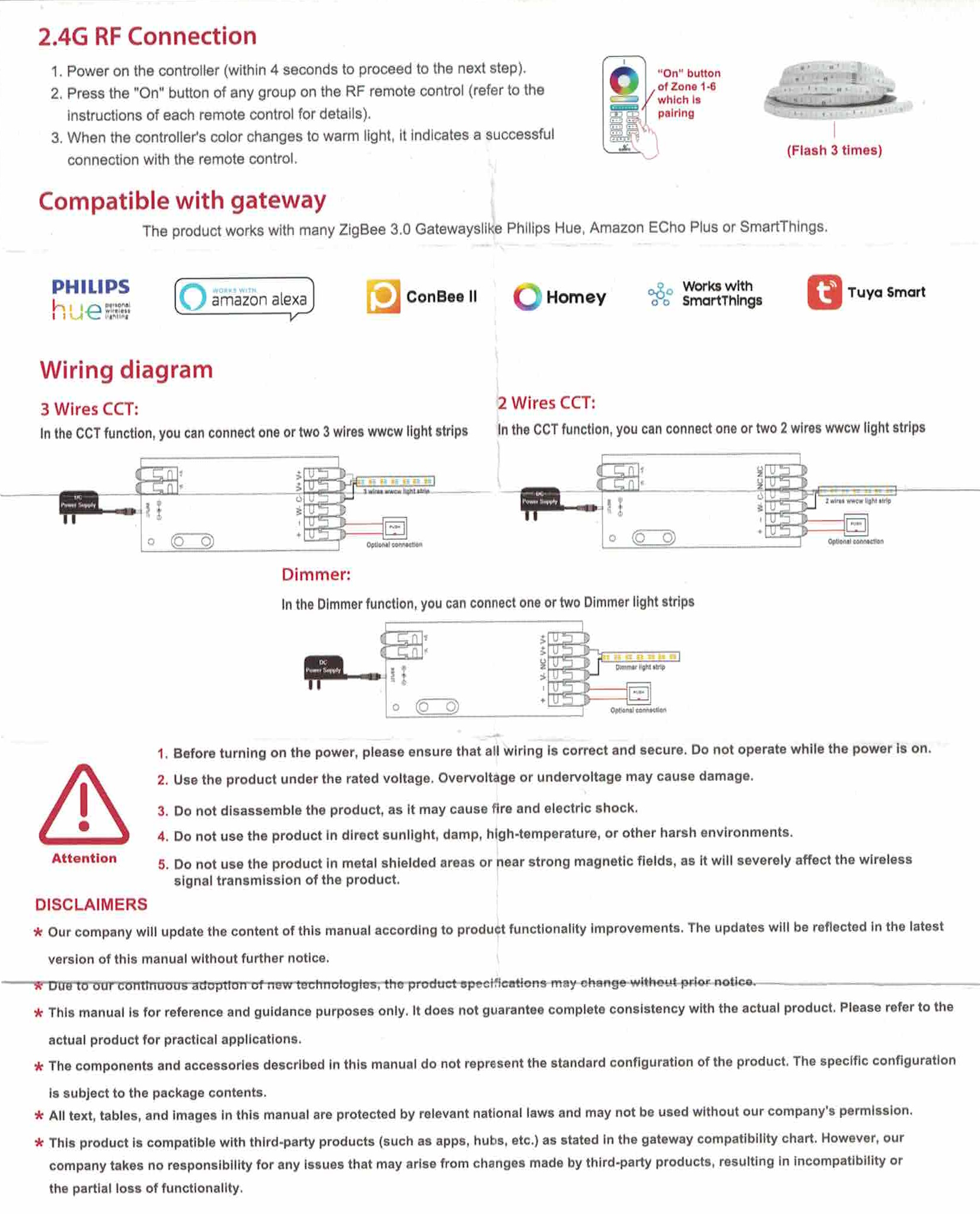

Оригинальная документация из комплекта устройстваДокументация
Оригинальная документация из комплекта устройстваДокументация

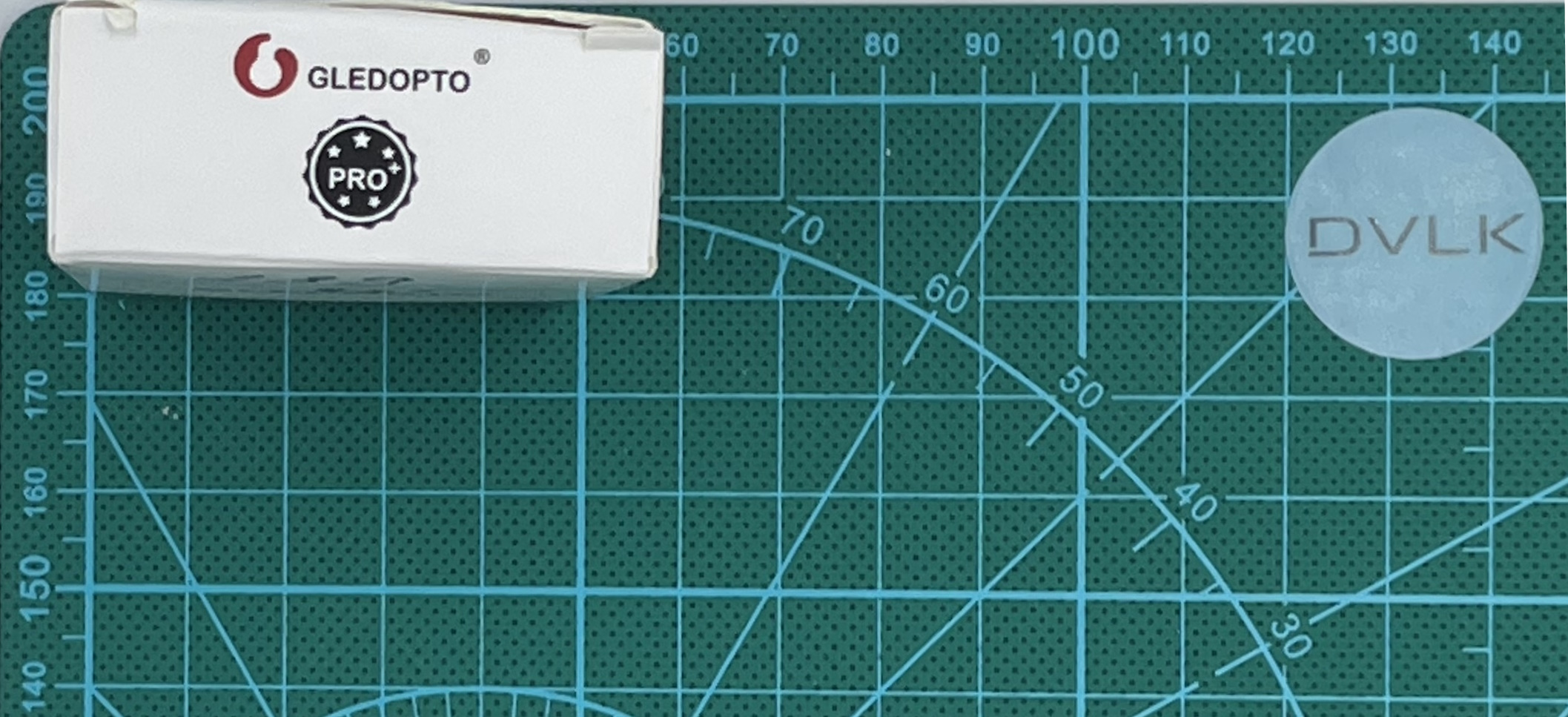

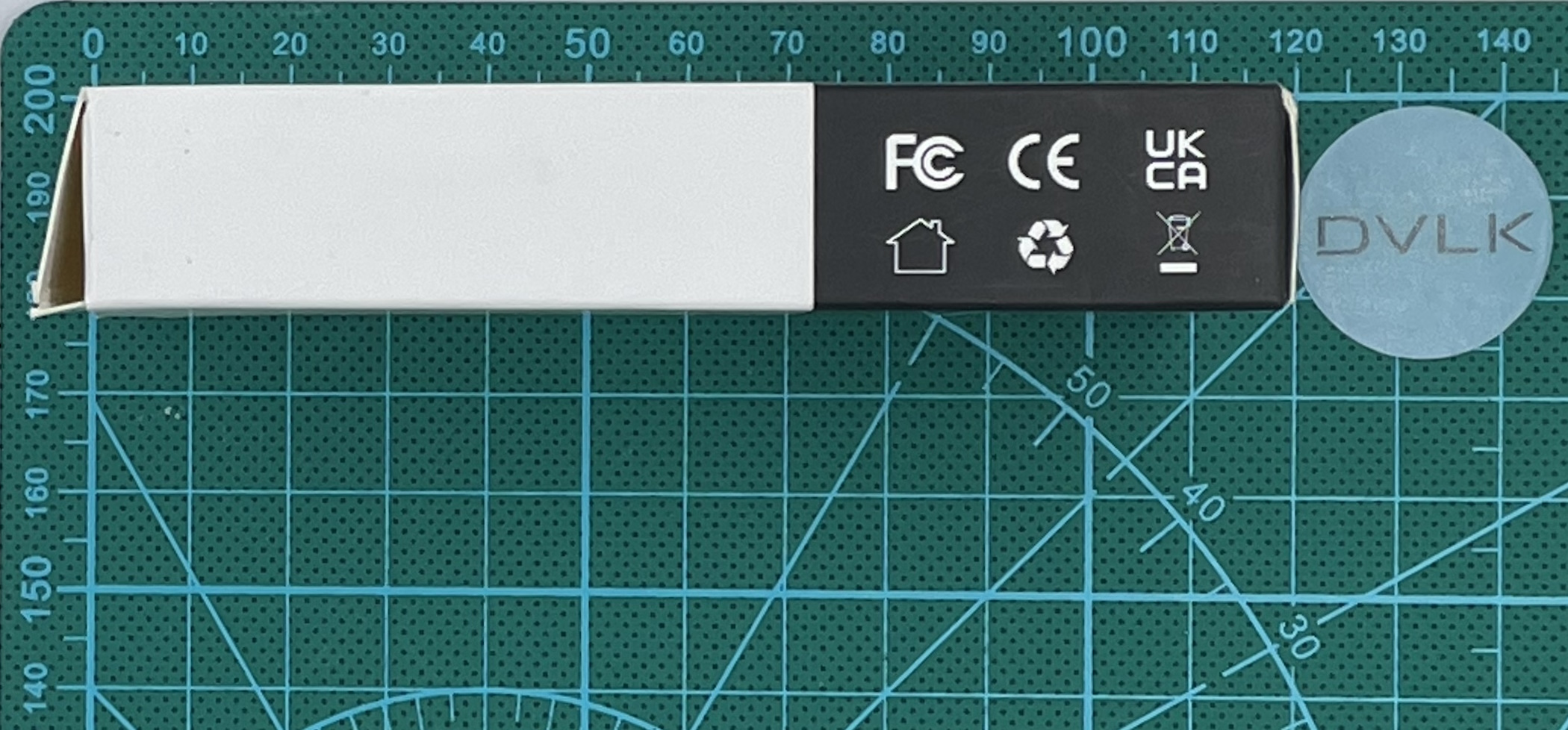

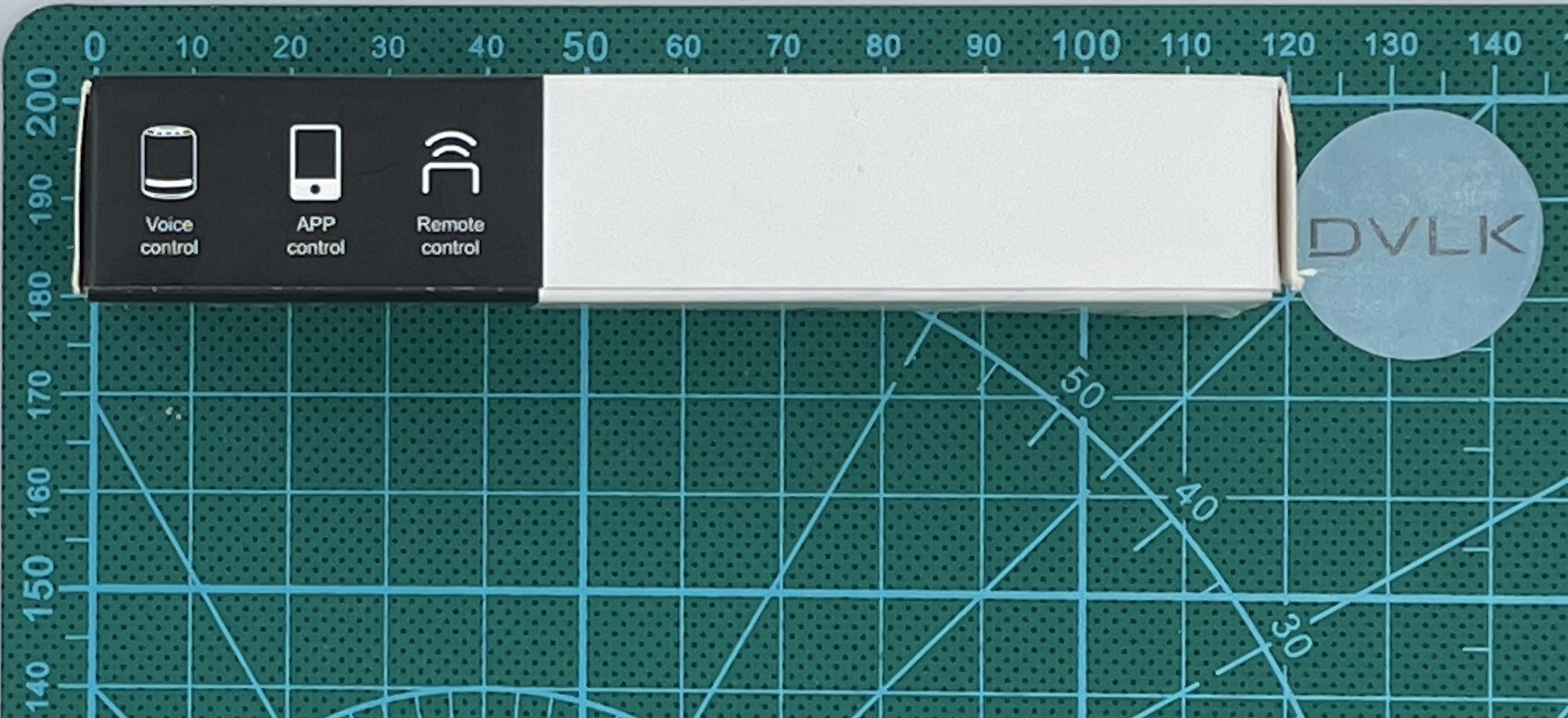

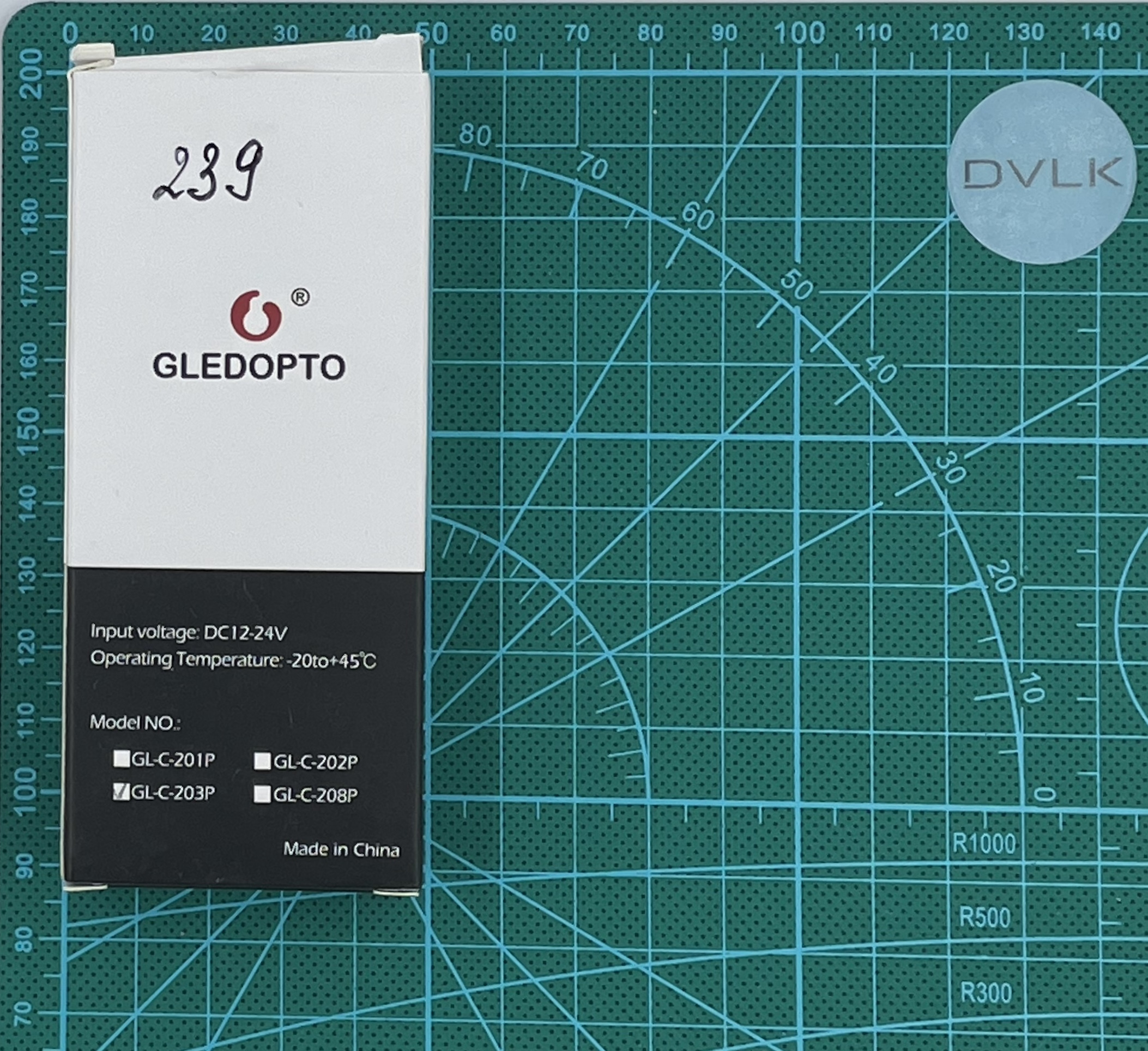

Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки

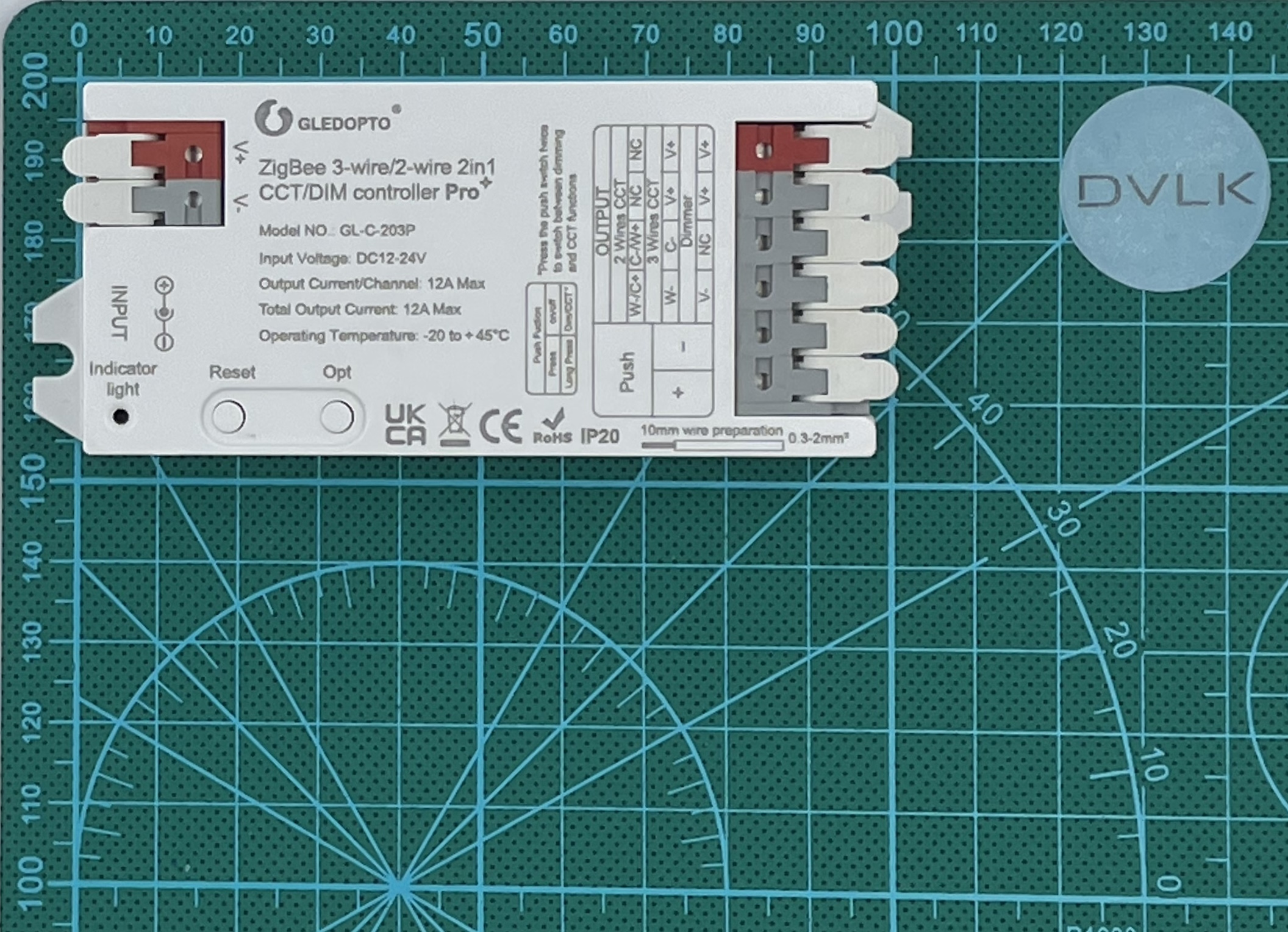

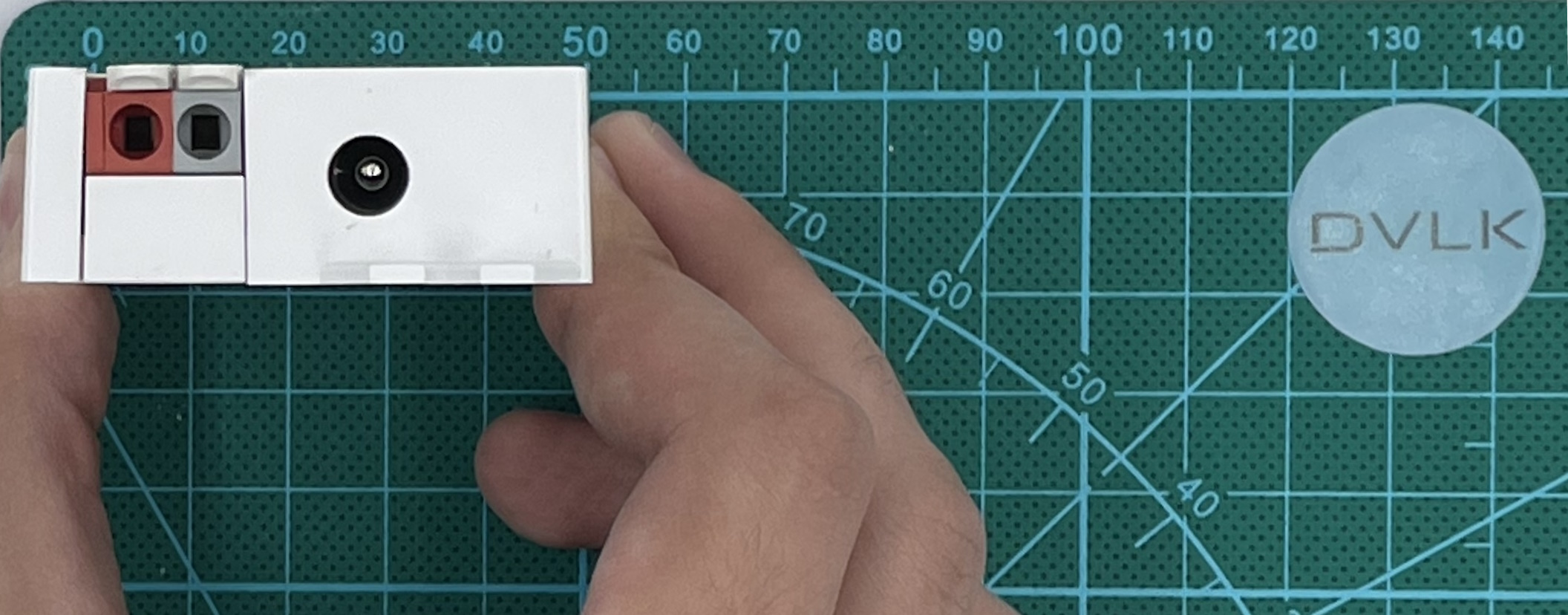

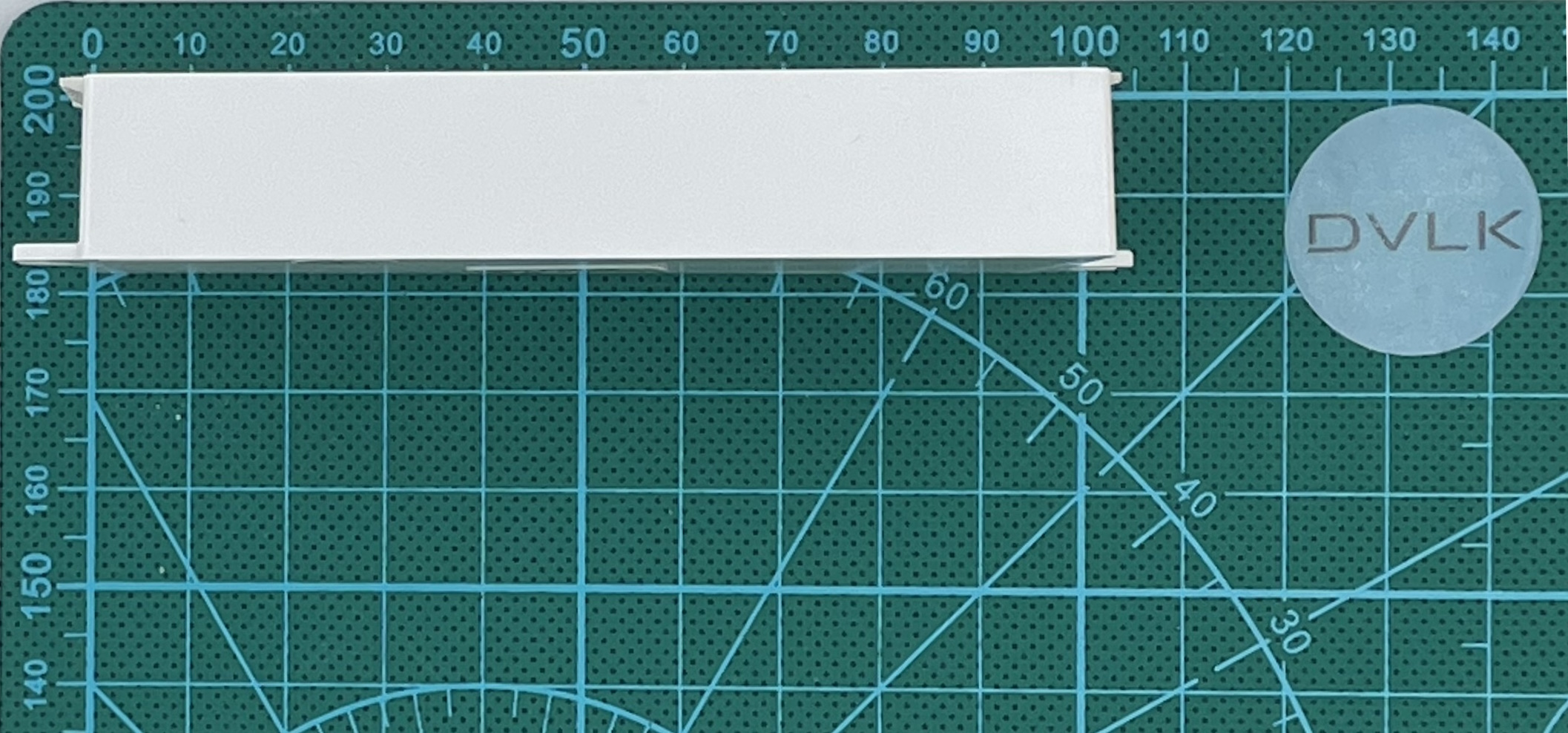

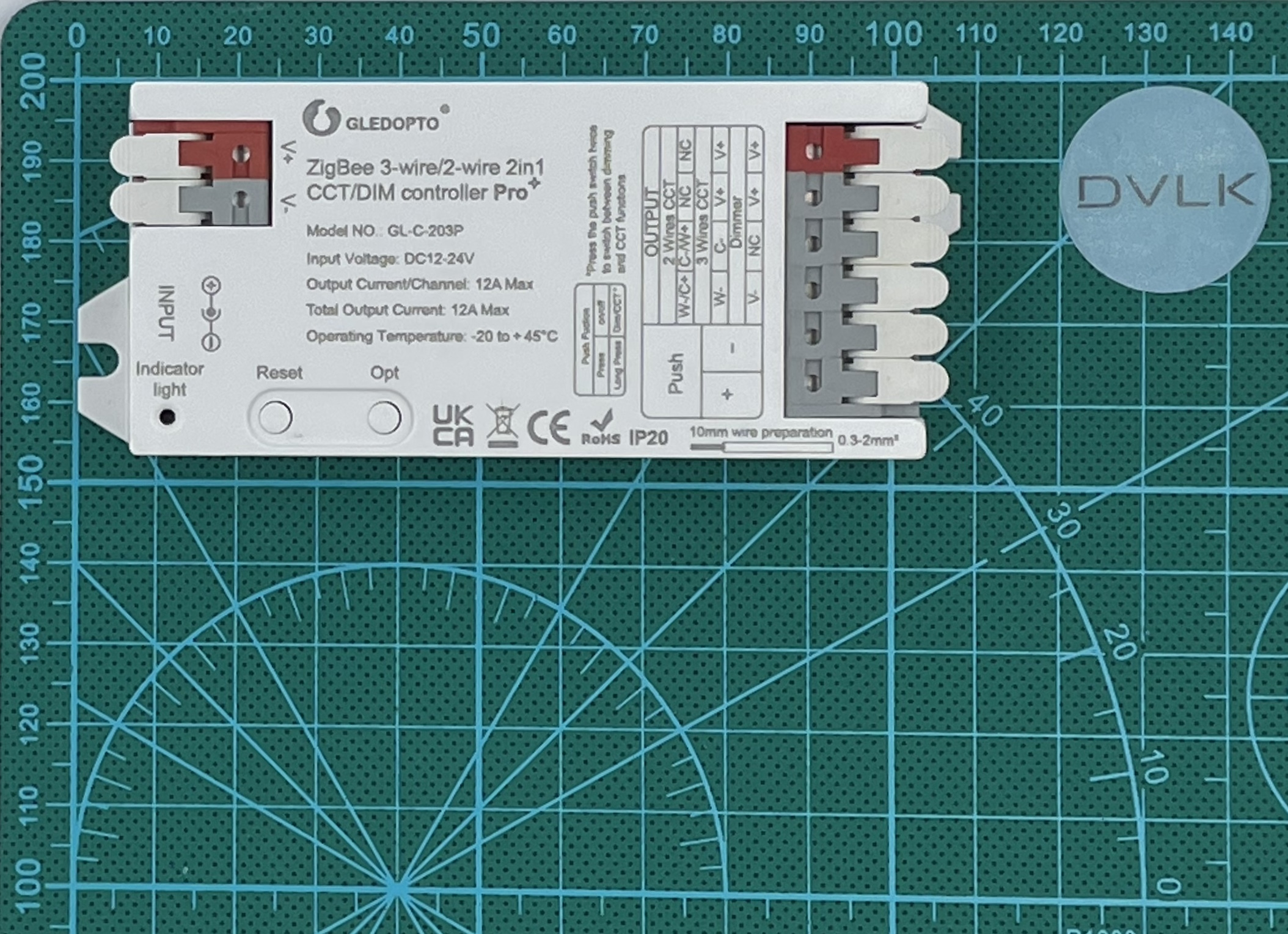

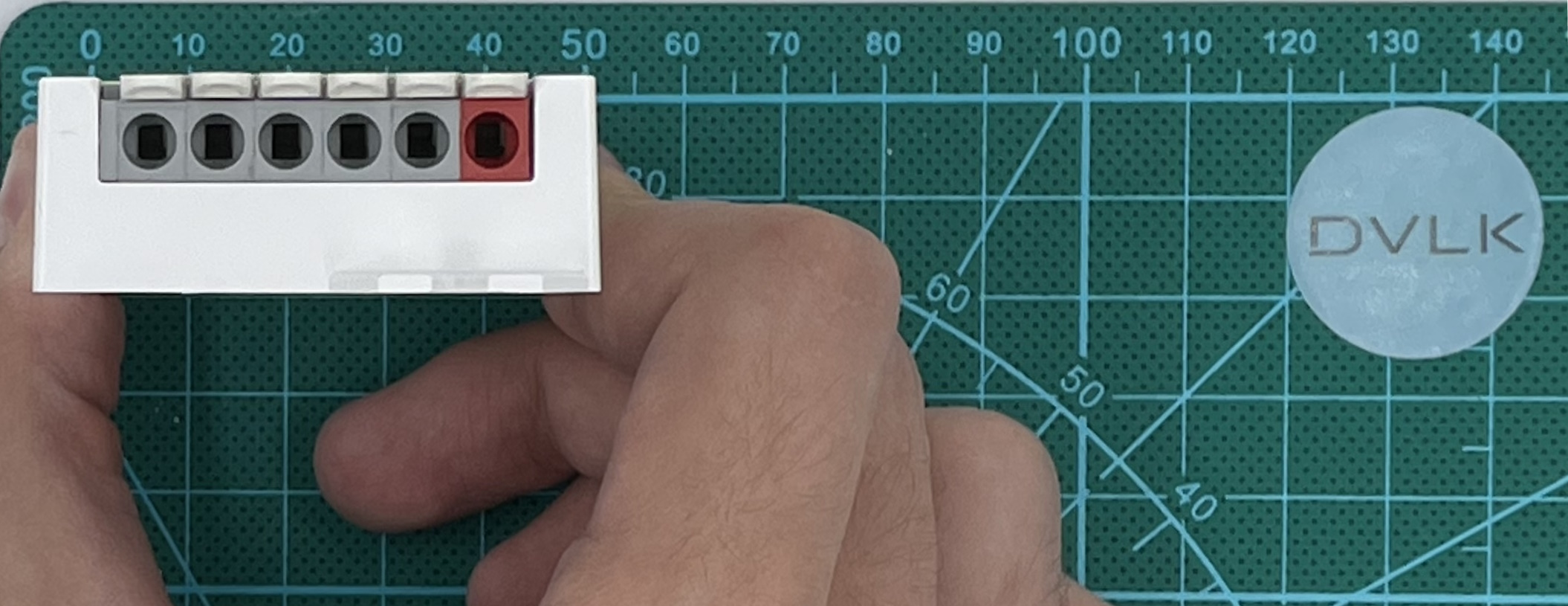

Дополнительные фото устройстваФото устройство
Дополнительные фото устройстваФото устройство
Дополнительные фото устройстваФото устройство
Дополнительные фото устройстваФото устройство
Дополнительные фото устройстваФото устройство

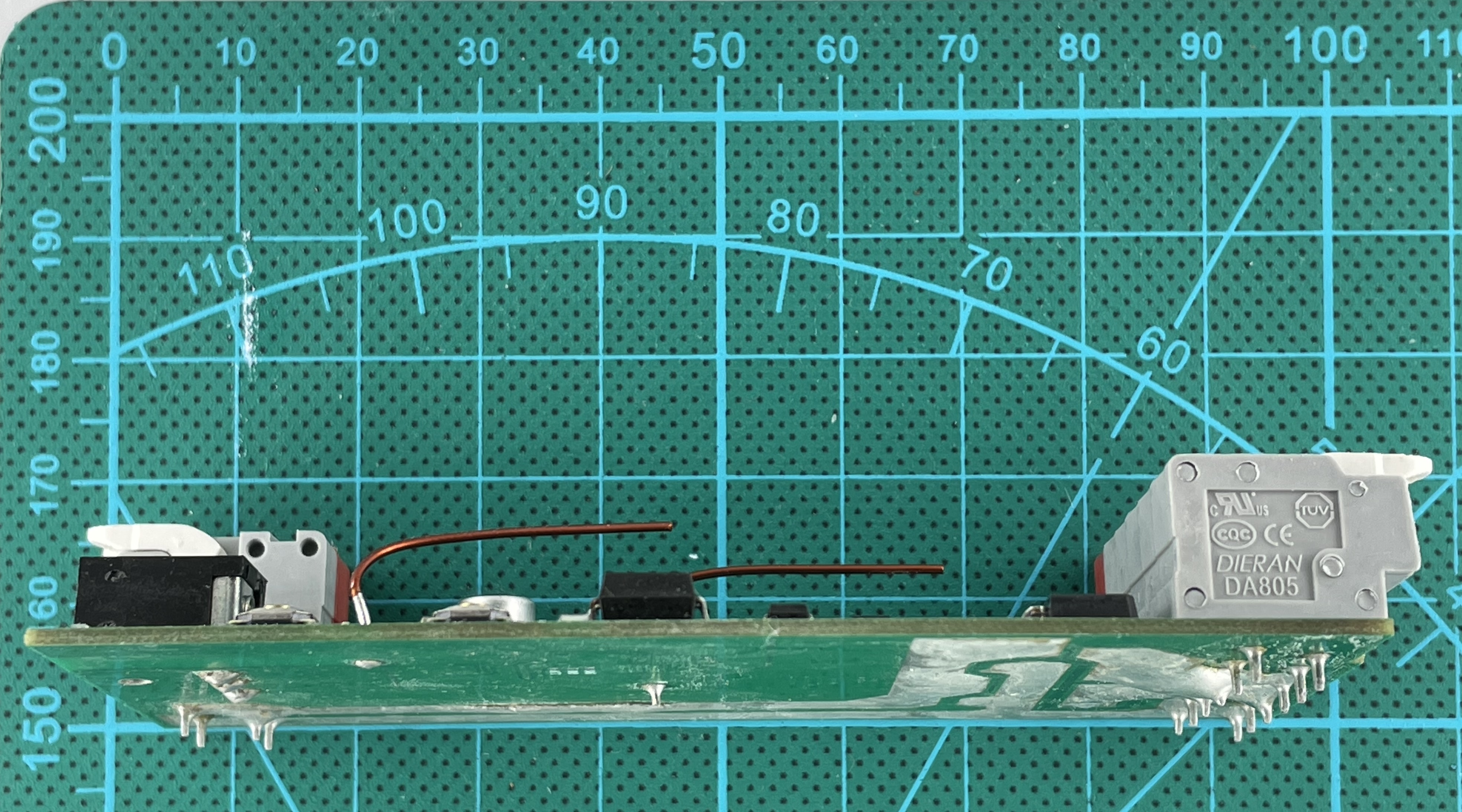

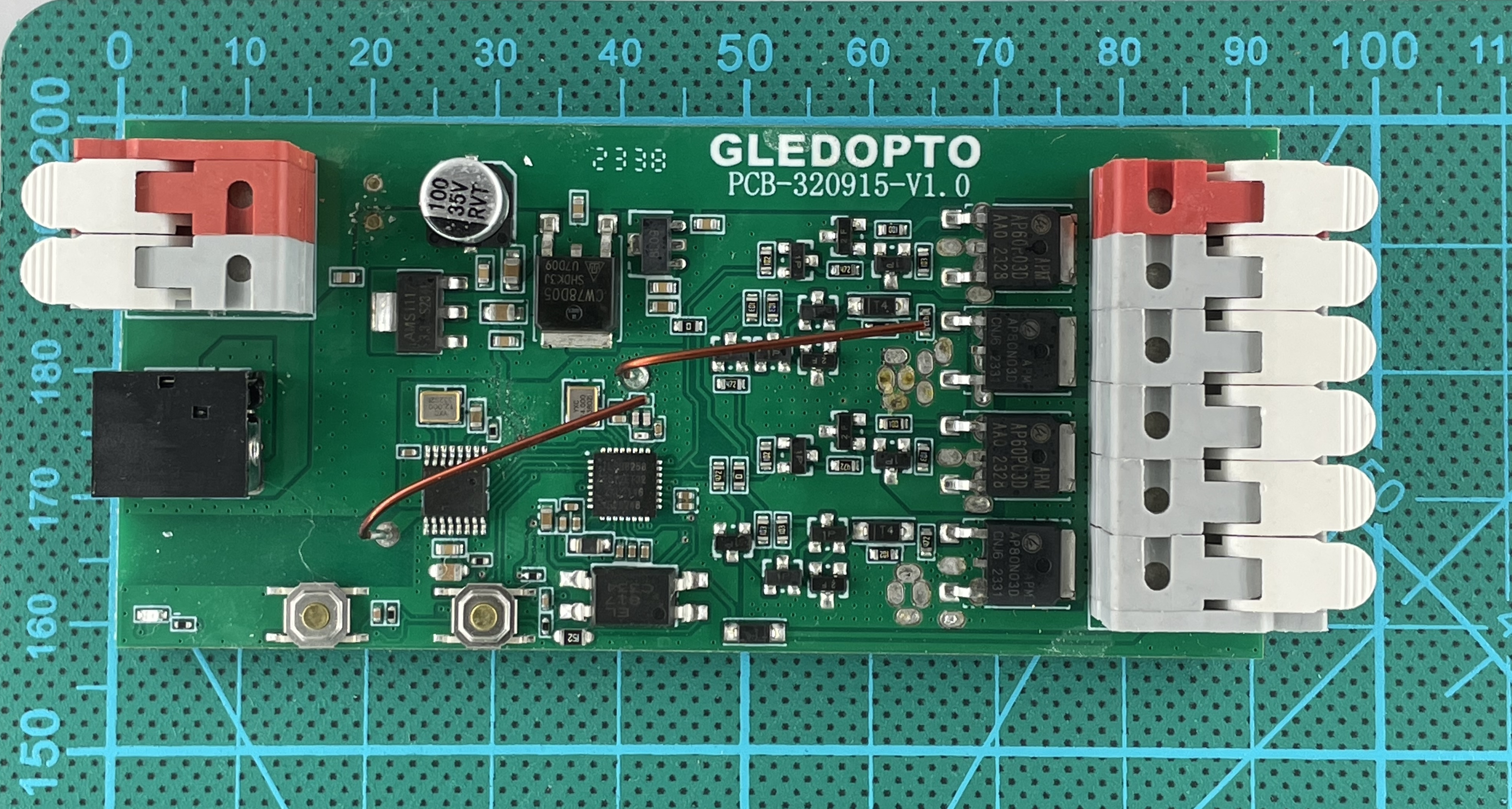

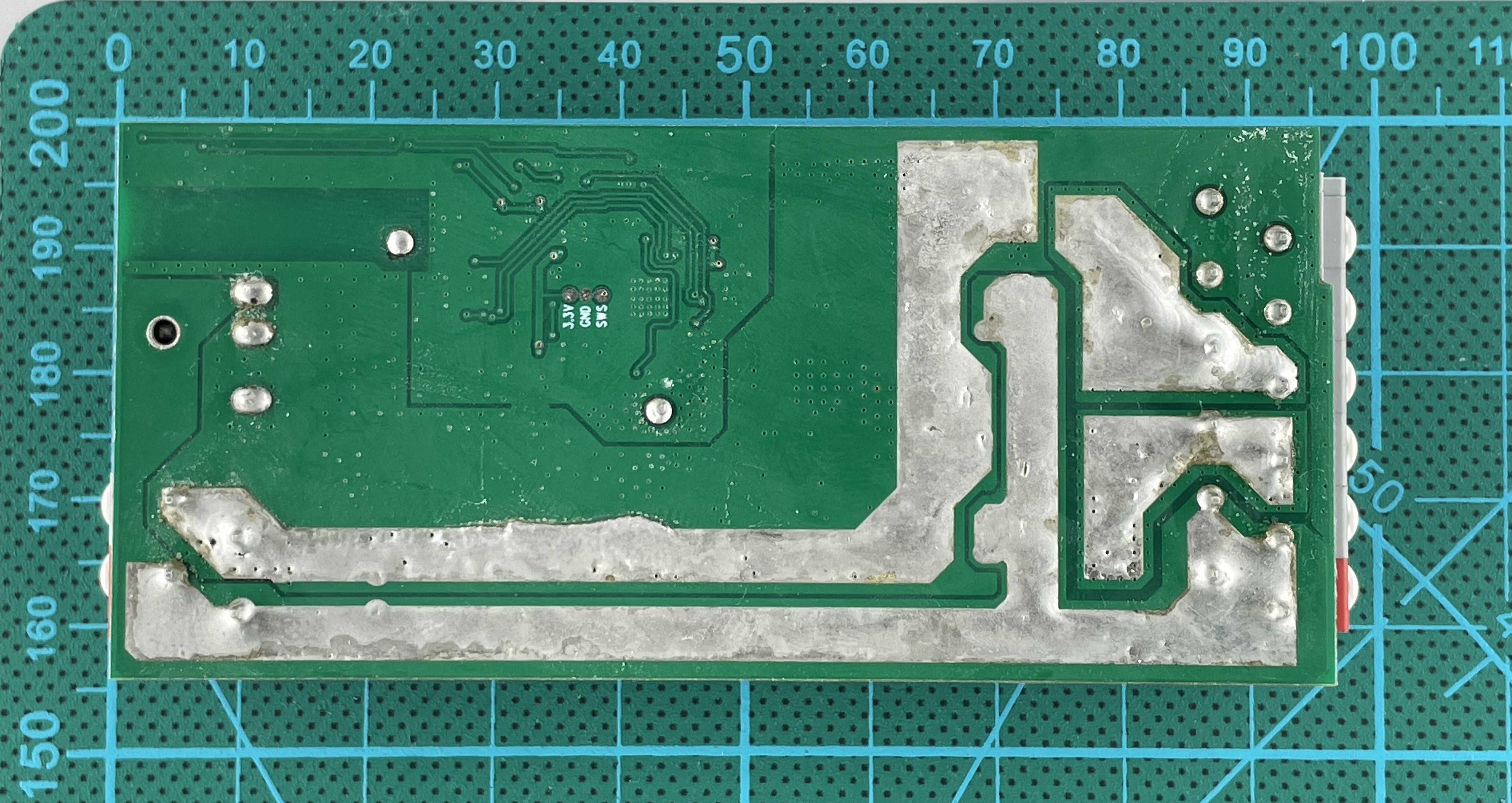

Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Дополнительные фото устройстваВнутренности устройства
Результаты тестирования
Оценки приводятся по шкале от 1 до 10:
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Комплектация изделия на соответствие заявленному комплекту поставки. | 10 | |
| 2. | Общий вид изделия, качество сборки, качество материалов | 10 | |
| 3. | Соответствие размеров устройства паспортным данным | 9 | По паспорту: 108*45*18 мм По факту: 106,96*45,61*17,62мм |
| 4. | Геометрия устройства (ровность граней, ребер и т.д) | 10 | |
| 5. | Соответствие и количество заявленных интерфейсов паспортным значениям | 10 | |
| 6. | Корректность и качество работы переключающих механизмов Клемм для диммеров указать |
10 | По паспорту кабель до 2мм2 по факту влезает кабель 2.5мм2 при условии использования длинных ншви (25-12) или без ншви. При использовании коротких упирается в изоляцию |
| 7. | Качество изготовления и монтажа электронных компонентов | 9 | не отмыт флюс |
| 8. | Шум при работе | 8 | Был замечен шум (писк) при определенных уровнях яркости под нагрузкой (1,10,25,50,75,100%) |
Функциональное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1. | Простота первоначальной настройки устройства | 10 | |||||||||||||||||||||||||
| 2. | Работа в сценариях через хаб | 10 | |||||||||||||||||||||||||
| 3. | Влияние на другие устройства в сети | - | |||||||||||||||||||||||||
| 4. | Скорость реакции на команды из мобильного приложения
|
8 | 190мс LAN 290мс WEB | ||||||||||||||||||||||||
| 5. | Скорость реакции на команды от другого устройства | 2 | 620мс Выключатель | ||||||||||||||||||||||||
| 6.1 | Проверка защит(проверка защиты от КЗ) | - | |||||||||||||||||||||||||
| 6.2 | Проверка контроллера на писк при мин/ср/макс нагрузки | 8 | При мин нагрузке: на 1% нет звука При ср нагрузке: При макс нагрузке: | ||||||||||||||||||||||||
| 7. | Корректность работы световой индикации | 10 | |||||||||||||||||||||||||
| 8. | Удобство и функциональность базового ПО контроллеров | 10 | |||||||||||||||||||||||||
| 9. | Удобство и функциональность при работе со Sprut.hub | 10 | |||||||||||||||||||||||||
| 10. | Время восстановления работоспособности после восстановления питания | 10 | 1-2 секунды | ||||||||||||||||||||||||
| 11. | Тип подключаемого выключателя | без фиксации | |||||||||||||||||||||||||

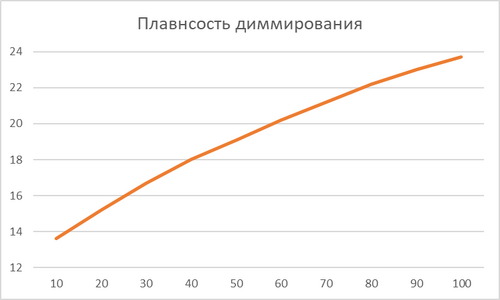

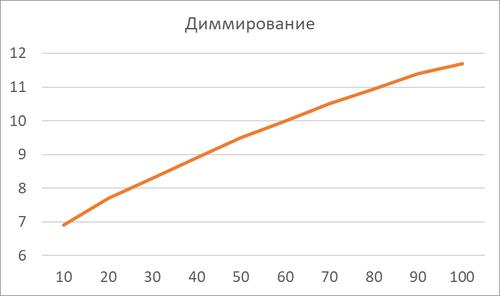

| 12. | Плавность диммирования при разных опорных напряжениях | 9 | Построить график по 10 точкам. 12v | ||||||||||||||||||||||||
| 13. | Наличие плавного пуска нагрузки | - | |||||||||||||||||||||||||
| 14. | Время плавного пуска нагрузки по умолчанию (при наличии) | - | |||||||||||||||||||||||||
| 15. | Возможность изменить время плавного пуска нагрузки. | - | |||||||||||||||||||||||||
| 16. | Скорость изменения (1-100%) | 10 | 900мс | ||||||||||||||||||||||||
| 17. | Шаг изменения(на сколько меняется напряжение при изменении на 1%) | 10 | 12В 0,05 В 24В 0,11 В | ||||||||||||||||||||||||
| 18. | Работа во всех режимах в родном приложении | 10 | |||||||||||||||||||||||||
| 19. | Работа во всех режимах в Sprut.hub | 10 | |||||||||||||||||||||||||
| 20. | Работа диммера при максимальной нагрузке при max и min напряжении | 10 | При максимальной нагрузке на 24В работает исправно. На 12В нет возможности проверить, нет достаточно мощного БП | ||||||||||||||||||||||||
| 21. | Возможность выбора кнопки в приложении (может быть она высвечивается как отдельный вход) | нет | |||||||||||||||||||||||||
| 22. | Количество и тип управляющих входов и их назначения | 1, без фиксации | |||||||||||||||||||||||||
| 23. | Диапазон выходного напряжения | 10 | при 100% и 24В 23,7 В |
Нагрузочное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Работа при указанных в документации значениях максимальной нагрузки с резистивной нагрузкой | В документации не указаны значения максимальной резистивной нагрузки | |
| 2. | Работа при указанных в документации значениях максимальной нагрузки Led | 10 | |
| 3. | Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую ленту - медленный (0-100 за 15 сек), по 5 раз | 10 | Диммирует плавно, все отлично |
| 4. | Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую ленту - быстрый (0-100 за 1 сек) 5 раз | 10 | Диммирует плавно, все отлично |
| 5. | Стабильность работы устройства в условиях выполнения многократных однотипных команд с периодичностью 0,1с с помощью сценария в течение 30 секунд). Описать, что происходит, если ты команды посылаешь быстрее, чем устройство их отрабатывает? Оно потом "догоняет" или пропускает? |
8 | Устройство пропускает команды, если не успевает их отработать. |
| 6. | Стресс-тест (период 2с) с нагрузкой 80% LED - 100 раз | 10 | 6 лент суммарной нагрузкой примерно 10А |
| 7. | Стресс-тест (период 2) с 100% LED нагрузкой - 100 раз | 10 | 7 лент суммарной нагрузкой примерно 11,3А |
| 8. | Стресс-тест (период 2с) с LED нагрузкой 120% - 100 раз | 10 | 8 лент суммарной нагрузкой примерно 13А |
| 9. | Стресс-тест с максимально допустимой Led нагрузкой(1 час) | 10 | Нагрелся до 42 градусов |
| 10. | Тест на выносливость (период 1 с) - 10 00 раз | 10 | |
| 11. | Выходной сигнал на канале при 10% яркости с нагрузкой 80% | 9 | скриншот с осциллографа
|
| 12. | Выходной сигнал на канале при 50% яркости с нагрузкой 80% | 9 | скриншот с осциллографа
|
| 13. | Выходной сигнал на канале при 100% яркости с нагрузкой 80% | 9 | скриншот с осциллографа
|
| 14. | Замер пропускаемого тока (с указанием в mA) в выключенном состоянии (Для устройств без 0 линии) | - | |
| 15. | Считаем КПД - измеряем и фиксируем входную и выходную мощность при основных напряжениях и 20% и 80% загрузке | 9 | При 24В и 80% нагрузке КПД 97% При 24В и 20% нагрузке КПД 91% |
Заключение
Рейтинг 9.5. Работает с лентами 2/3w CCT и в режиме диммера с любыми лентами. Во всех случаях исправно. Диммирует линейно, несильно нагревается, LED-нагрузку держит. Издает небольшой писк при работе под нагрузкой при яркости в среднем от 25 до 75 процентов. Пропускает команды если не успевает их отработать. Быстро реагирует на команды, кроме выключателя. Имеет разъем для подключения выключателя без фиксации.
