GLEDOPTO ZigBee LED-драйвер RGBCCT 6A 5-24В
Материал из Лаборатория Девелики
Дополнительные действия
Это утверждённая версия страницы. Она же — наиболее свежая версия.
Файл:Eva a2df8ddf image-mce-20241223-114448.png Файл:Eva b43acbc0 image-mce-20240710-150906.png Файл:Eva d9e8ef26 image-mce-20250109-115948.png Файл:Eva 8902631d image-mce-20250109-114909.png Файл:Eva 6b0fc356 002.bmp Файл:Eva f96fda08 001.bmp Файл:Eva 2e5ceefd 000.bmp
Упаковка и внешний вид - приемлемо/неприемлемоприемлемо
Функционал - приемлемо/неприемлемоприемлемо
Работа Tuya - приемлемо/неприемлемоприемлемо
Работа в SH и соответствие работе в TUYAшаблон есть, функционал полностью соответствует Tuya
Заключение/заметки/примечанияВ базовом ПО (Tuya) работает нормально во всех режимах:
1. RGBCCT
2. RGBW
3. RGB
4. CCT
5. DIM
В зависимости от выбранного режима блокируются некоторые настройки (ползунки).
В sprut также работает во всех режимах, однако в зависимости от выбранного режима некоторые настройки и ползунки не блокируются, а просто не работают.
1. RGBCCT
2. RGBW
3. RGB
4. CCT
5. DIM
В зависимости от выбранного режима блокируются некоторые настройки (ползунки).
В sprut также работает во всех режимах, однако в зависимости от выбранного режима некоторые настройки и ползунки не блокируются, а просто не работают.

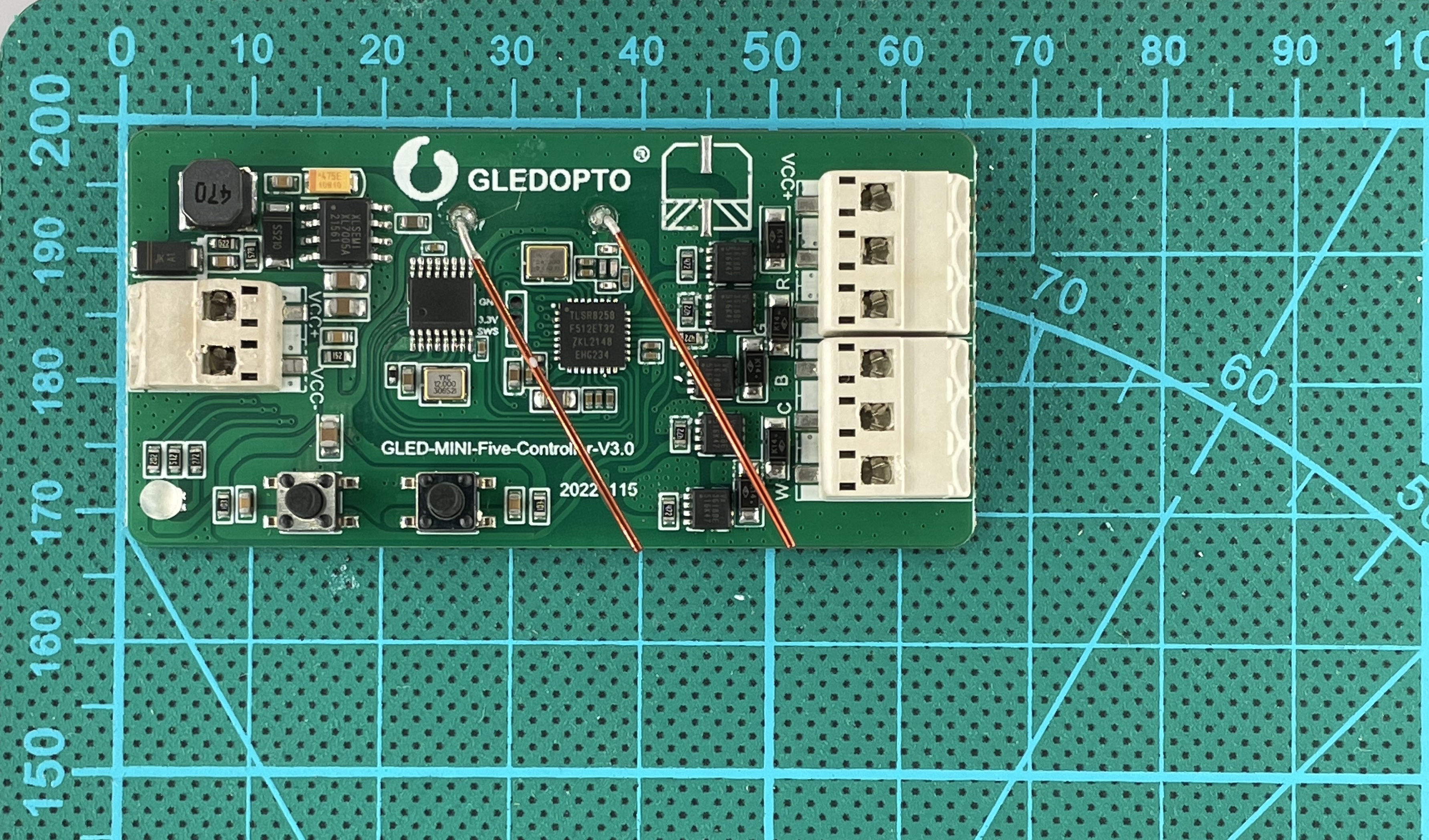

Производитель устройстваGledopto
Модель и линейка устройстваGL-C-002P
Артикул устройства и ссылка на сайт производителяZigBee 5 in 1 Zigbee Mini Ultra Thin LED Controller Размер 70*36*10 мм
Способ монтажана скотч Рабочее напряжение входное DC 5-24В Рабочее напряжение нагрузки DC 5-24В Поддерживаемые типы лент RGBCCT/RGBW/RGB/CCT/Dimmer Способ переключения между типами, если доступно (программно, по нажатию и т.д.) Короткое нажатие на opt
Степень защитыIP20
Рабочая температура-20℃~45℃
Выходной ток на канал3A Общий выходной ток
6A Максимальное паспортное сечение кабеля Паспортных значений нет Тип Клемм Самозажимные
6A Максимальное паспортное сечение кабеля Паспортных значений нет Тип Клемм Самозажимные
Наличие пульта и тип связи с нимда
Интеграция со SprutZigbee
Режим сопряжения и сброса2 коротких нажатия на reset
Поведение при обесточиванииВсегда включено\всегда выключено\ чередование вкл. выкл.\последнее состояние
Роль в Zigbee сетиПроверка биндинга
ЭкосистемаTuya
Наличие RF связинет
Шаблон для sprutКаталог sprut
Биндинг sprut
Биндинг sprut
Где купитьaliexpress
Стоимость$11
Номер на складеDVLK0055
Номер коробки14
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Простота первоначальной настройки устройства |
| 10 | 2. |
| 10 | 3. |
| 10 | 4. |
| 9 | 190мс LAN |
| 5 | Скорость реакции на команды от другого устройства |
| 7 | При мин нагрузке: на 1% нет звука |
| 7 | Корректность работы световой индикации |
| 10 | 8. |
| 10 | 9. |
| 10 | 10. |
| 10 | 1-2 секунды |
| 11 | Тип подключаемого выключателя |
| 12 | Плавность диммирования при разных опорных напряжениях |
| 9 | Построить график по 10 точкам. |
| 13 | Наличие плавного пуска нагрузки |
| 14 | Время плавного пуска нагрузки по умолчанию (при наличии) |
| 15 | Возможность изменить время плавного пуска нагрузки. |
| 16 | Скорость изменения |
| 9 | 1340мс |
| 17 | Шаг изменения(на сколько меняется напряжение при изменении на 1%) |
| 10 | 12В 0,05 В |
| 18 | Работа во всех режимах в родном приложении |
| 10 | 19. |
| 10 | 20. |
| 10 | При максимальной нагрузке на 24В работает исправно. На 12В нет возможности проверить, нет достаточно мощного БП |
| 21 | Возможность выбора кнопки в приложении (может быть она высвечивается как отдельный вход) |
| 22 | Количество и тип управляющих входов и их назначения |
| 23 | Диапазон входного/выходного напряжения |
| 9 | при 100% и 24В 23,3 В при 1% и 24В 14 В при 100% и 12В 11,6 В при 1% и 12В |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки с резистивной нагрузкой |
| 2 | Работа при указанных в документации значениях максимальной нагрузкой Led |
| 10 | 3. |
| 10 | Диммирует плавно, все отлично |
| 4 | Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую ленту - быстрый (0-100 за 1 сек) 5 раз |
| 10 | Диммирует плавно, все отлично |
| 5 | Стабильность работы устройства в условиях выполнения многократных однотипных команд с периодичностью 0,1с с помощью сценария в течение 30 секунд). |
| 8 | Устройство пропускает команды, если не успевает их отработать. |
| 6 | Стресс-тест (период 2с) с нагрузкой 80% LED - 100 раз |
| 10 | 2 ленты суммарной нагрузкой примерно 3.4А |
| 7 | Стресс-тест (период 2) с 100% LED нагрузкой - 100 раз |
| 10 | 3 ленты суммарной нагрузкой примерно 5,1А |
| 8 | Стресс-тест (период 2c ) с LED нагрузкой 120% - 100 раз |
| 10 | 4 ленты суммарной нагрузкой примерно 6,8А |
| 9 | Стресс-тест с максимально допустимой Led нагрузкой(1 час) |
| 10 | Нагрелся до 35 градусов |
| 10 | Тест на выносливость (период 1 с) - 10 00 раз |
| 10 | 11. |
| 9 | скриншот с осциллографа |
| 12 | Выходной сигнал на канале при 50% яркости с нагрузкой 80% |
| 9 | скриншот с осциллографа |
| 13 | Выходной сигнал на канале при 100% яркости с нагрузкой 80% |
| 10 | скриншот с осциллографа |
| 14 | Замер пропускаемого тока (с указанием в mA) в выключенном состоянии ( Для устройств без 0 линии) |
| 15 | Считаем КПД - измеряем и фиксируем входную и выходную мощность при основных напряжениях и 20% и 80% загрузке |
| 9 | При 24В и 80% нагрузке КПД 95% |
Заключение
Рейтинг 9. Имеет 5 режимов работы: RGBCCT, RGBW, RGB, CCT, DIM. Во всех работает исправно (панель управления в sprut не меняется, просто перестают работать ползунки в зависимости от режима). Диммирует линейно, не нагревается, LED-нагрузку держит. Издает небольшой писк при работе под нагрузкой при яркости в среднем от 25 до 75 процентов. Пропускает команды если не успевает их отработать. Быстро реагирует на команды. Не имеет разъемов для подключения выключателя.
