GLEDOPTO ZigBee LED-драйвер RGBCCT 12-54В 5A
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Диммер, доступ — публичный
Тип устройстваДиммер
Рейтинг устройстваЗаведомо хуже уже протестированных
Упаковка и внешний вид - приемлемо/неприемлемоприемлемо
Функционал - приемлемо/неприемлемоприемлемо
Работа Tuya - приемлемо/неприемлемоприемлемо
Работа в SH и соответствие работе в TUYAшаблон есть, функционал полностью соответствует Tuya
Заключение/заметки/примечанияРаботает отлично, быстро и четко выполняет команды в Tuya, залетает как GL-C-008P(SH)
Все режимы работают
Есть большие пролагивания при работе в SH, плюс часто отваливается и залетает обратно
Очень слабые клеммы, 1.5мм2 обжатые не держатся крепко
Все режимы работают
Есть большие пролагивания при работе в SH, плюс часто отваливается и залетает обратно
Очень слабые клеммы, 1.5мм2 обжатые не держатся крепко
Производитель устройстваGLEDOPTO
Модель и линейка устройстваGL-C-001P
Артикул устройства и ссылка на сайт производителяgledopto
Размер125x37x24 мм
Способ монтажана винты/на скотч
Рабочее напряжение входноеDC 12-24-36-48-54 В
Рабочее напряжение нагрузки-
Тип управляемой нагрузкиCV/CC
Степень защитыIP20
Рабочая температура-20°C~60°C
Выходной ток на канал5А
Общий выходной ток5А
Максимальное паспортное сечение кабеляпри максимальном паспортном всё ок, а также при БОЛЬШЕМ сечении также проверять(ПРОВЕРЯТЬ)
Тип и количество каналовRGBCCT 5 каналов
Способ переключения между типами, если доступно (программно, по нажатию и т.д.)-
Наличие пульта и тип связи с нимда
Частота ШИМ(PWM)-
Ссылка на документациюPDF
Интеграция со SprutZigbee
Режим сопряжения и сброса-
Поведение при обесточивании-
Роль в Zigbee сетиПроверка биндинга
ЭкосистемаGledopto
Наличие RF связинет
Шаблон для sprut-
Примечания-
Каталог sprut-
Где купитьaliexpress
Стоимость$27
Номер на складеDVLK0053
Номер коробки14

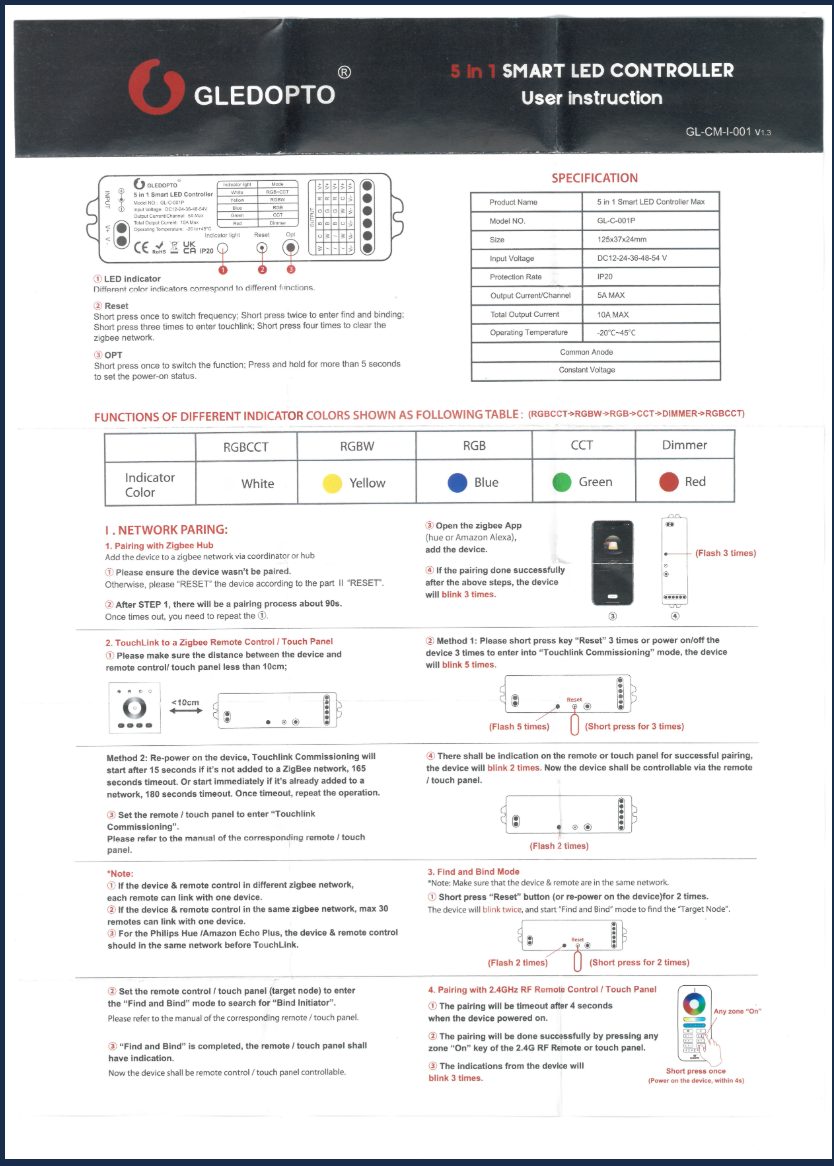

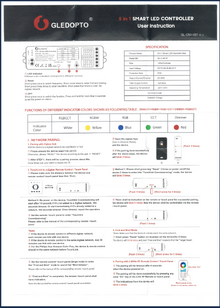

Оригинальная документация из комплекта устройстваДокументация
Оригинальная документация из комплекта устройстваДокументация
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки

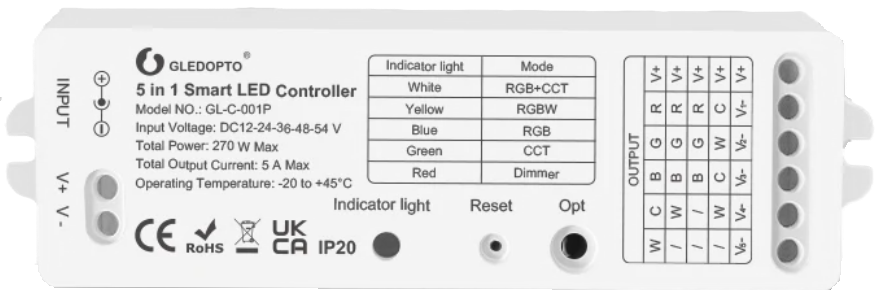

Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства
Результаты тестирования
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. | ||
| 2 | Общий вид изделия, качество сборки, качество материалов | ||
| 3 | Соответствие размеров устройства паспортным данным | ||
| 4 | Геометрия устройства (ровность граней, ребер и т.д) | ||
| 5 | Соответствие и количество заявленных интерфейсов паспортным значениям | ||
| 6 | Корректность и качество работы переключающих механизмов Клемм для диммеров указать |
Кабели какого сечения можно засунуть нормально, условно для 20А нужен кабель 4мм2 и если он туда не влезет, пофиг уже, что на самом диммере написано 20А | |
| 7 | Качество изготовления и монтажа электронных компонентов | ||
| 8 | Шум при работе |
Функциональное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Простота первоначальной настройки устройства | ||||||||||||||||||||||||||
| 2 | Работа в сценариях через хаб | ||||||||||||||||||||||||||
| 3 | Влияние на другие устройства в сети | ||||||||||||||||||||||||||
| 4 | Скорость реакции на команды из мобильного приложения
|
- | |||||||||||||||||||||||||
| 5 | Скорость реакции на команды от другого устройства | ||||||||||||||||||||||||||
| 6 | Стабильность подключения устройства к сети Zigbee | ||||||||||||||||||||||||||
| 7 | Корректность работы световой индикации | ||||||||||||||||||||||||||
| 8 | Удобство и функциональность базового ПО контроллеров | ||||||||||||||||||||||||||
| 9 | Удобство и функциональность при работе со Sprut.hub | ||||||||||||||||||||||||||
| 10 | Время восстановления работоспособности после восстановления питания | ||||||||||||||||||||||||||
| 11 | Тип подключаемого выключателя | ||||||||||||||||||||||||||
| 12 | Плавность диммирования при разных опорных напряжениях | Построить график по 10 точкам. 1-10v 0-10v | |||||||||||||||||||||||||
| 13 | Наличие плавного пуска нагрузки | ||||||||||||||||||||||||||
| 14 | Время плавного пуска нагрузки по умолчанию (при наличии) | ||||||||||||||||||||||||||
| 15 | Возможность изменить время плавного пуска нагрузки. | ||||||||||||||||||||||||||
| 16 | Max min значение напряжения | ||||||||||||||||||||||||||
| 17 | Скорость изменения | ||||||||||||||||||||||||||
| 18 | Шаг изменения(на сколько меняется напряжение при изменении на 1%) | ||||||||||||||||||||||||||
| 19 | Работа во всех режимах в родном приложении | ||||||||||||||||||||||||||
| 20 | Работа во всех режимах в Sprut.hub | ||||||||||||||||||||||||||
| 21 | Работа диммера при максимальной нагрузке при max и min напряжении | ||||||||||||||||||||||||||
| 22 | Возможность выбора кнопки в приложении (может быть она высвечивается как отдельный вход) | ||||||||||||||||||||||||||
| 23 | Количество и тип управляющих входов и их назначения | ||||||||||||||||||||||||||
| 24 | Диапазон входного/выходного напряжения |
Нагрузочное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки с резистивной нагрузкой | ||
| 2 | Работа при указанных в документации значениях максимальной нагрузкой Led | ||
| 3 | Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую ленту - медленный (0-100 за 15 сек), по 5 раз | ||
| 4 | Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую ленту - быстрый (0-100 за 1 сек) 5 раз | - | |
| 5 | Стабильность работы устройства в условиях выполнения многократных однотипных команд с периодичностью 0,1с с помощью сценария в течение 30 секунд). Описать, что происходит, если ты команды посылаешь быстрее, чем устройство их отрабатывает? Оно потом "догоняет" или пропускает? |
||
| 6 | Стресс-тест (период 2с) с нагрузкой 80% LED - 100 раз | ||
| 7 | Стресс-тест (период 2) с 100% LED нагрузкой - 100 раз | ||
| 8 | Стресс-тест (период 2c) с LED нагрузкой 120% - 100 раз | Если тест со 100% прошел без нареканий, при тесте все время находится рядом! | |
| 9 | Стресс-тест с максимально допустимой Led нагрузкой(1 час) | ||
| 10 | Тест на выносливость (период 1 с) - 10 00 раз | ||
| 11 | Выходной сигнал на канале при 10% яркости с нагрузкой 80% | скриншот с осциллографа | |
| 12 | Выходной сигнал на канале при 50% яркости с нагрузкой 80% | скриншот с осциллографа | |
| 13 | Выходной сигнал на канале при 100% яркости с нагрузкой 80% | скриншот с осциллографа | |
| 14 | Замер пропускаемого тока (с указанием в mA) в выключенном состоянии (Для устройств без 0 линии) | ||
| 15 | Считаем КПД - измеряем и фиксируем входную и выходную мощность при основных напряжениях и 20% и 80% загрузке |
