Aqara Zigbee-Thread-BLE Выключатель проводной 2 клавиши с опциональной нулевой линией
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Выключатель, доступ — публичный
Тип устройстваВыключатель
Производитель устройстваAqara
Рабочее напряжение:200-240 В 50/60 Гц
Ток нагрузки общий:8A
Ток нагрузки общий LED:- (1.46A)
Количество клавиш2 (4 кнопки)
Возможность отвязывать клавиши от релеЕсть, причем отдельно правая и левая клавиша
Максимальная нагрузка на канал1920 Вт
Максимальная нагрузка для Led ламп на канал350 Вт
Наличие нулевой линииЕсть, опциональная
Необходимость установки балласта(для устройств без 0)-
Наличие диммированиянет
Размеры86 * 86 * 45 мм
Возможность установки в рамкуДа
Диапазон рабочих температурот 0°C до +40°C
ЭкосистемаAqara
Режим сопряжения и сброса2 нажатия, затем нажатие и удержание 5с Сброс/Режим подключения к сети
10 нажатий: восстановление заводских настроек
10 нажатий: восстановление заводских настроек
Поведение при обесточиванииПоследнее состояние, всегда вкл. всегда выкл. чередование
Роль в Zigbee сетиРоутер
Серия устройстваH2
Модель и линейка устройстваAqara Light Switch H2 EU
Артикул устройства и ссылка на сайт производителяWS-K08D
Ссылка на документациюДокументация
Интеграция со SprutZigbee
Каталог sprut
Биндингsprut
Нет
Биндингsprut
Нет
Шаблон для sprutЕсть
Где купитьOzon
Стоимость$50
Номер на складеDVLK0540
Номер коробки2
Оригинальная документация из комплекта устройстваДокументация
[[:Файл:H2_eu_um.pdf|]]Скачать

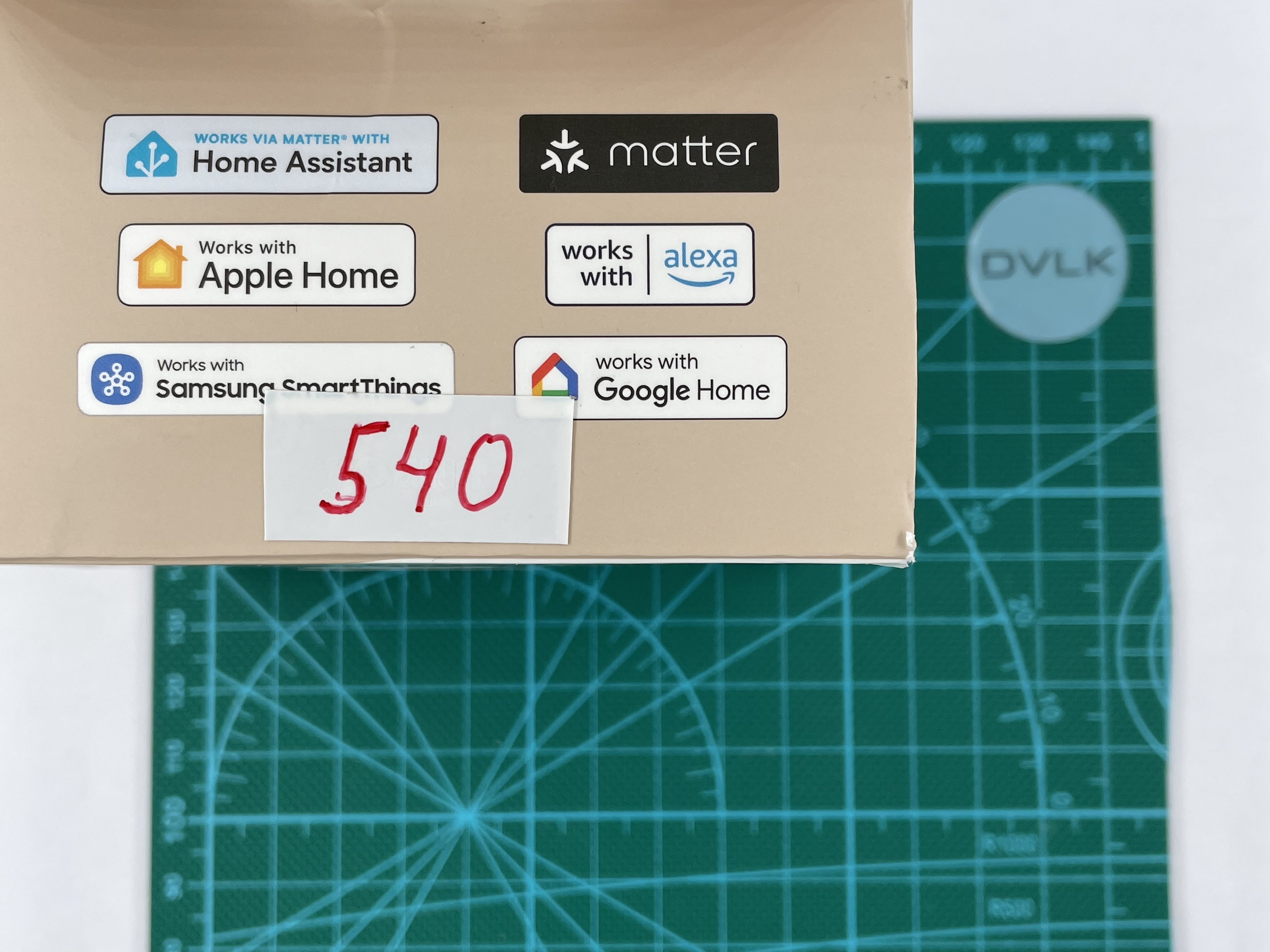

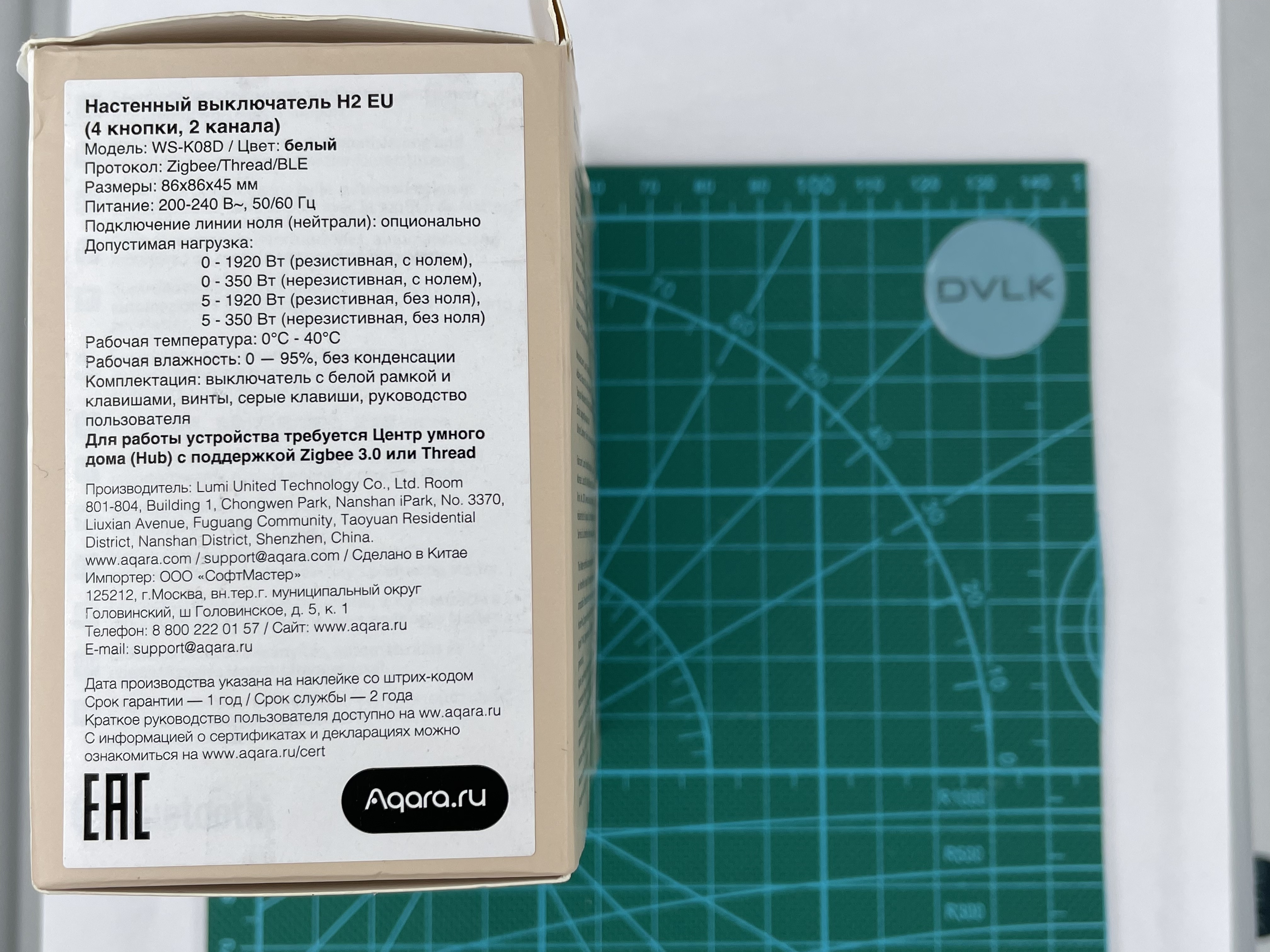

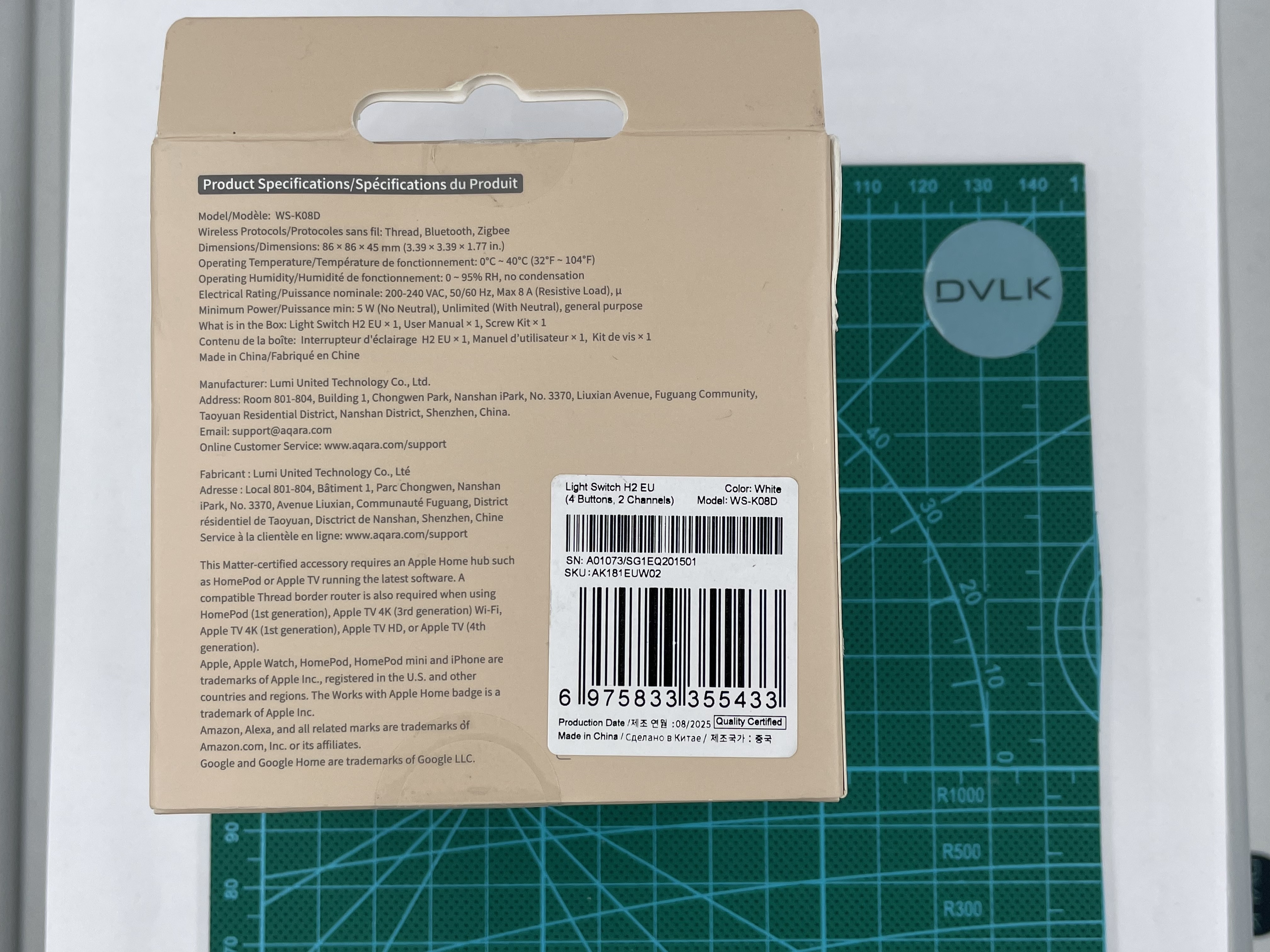

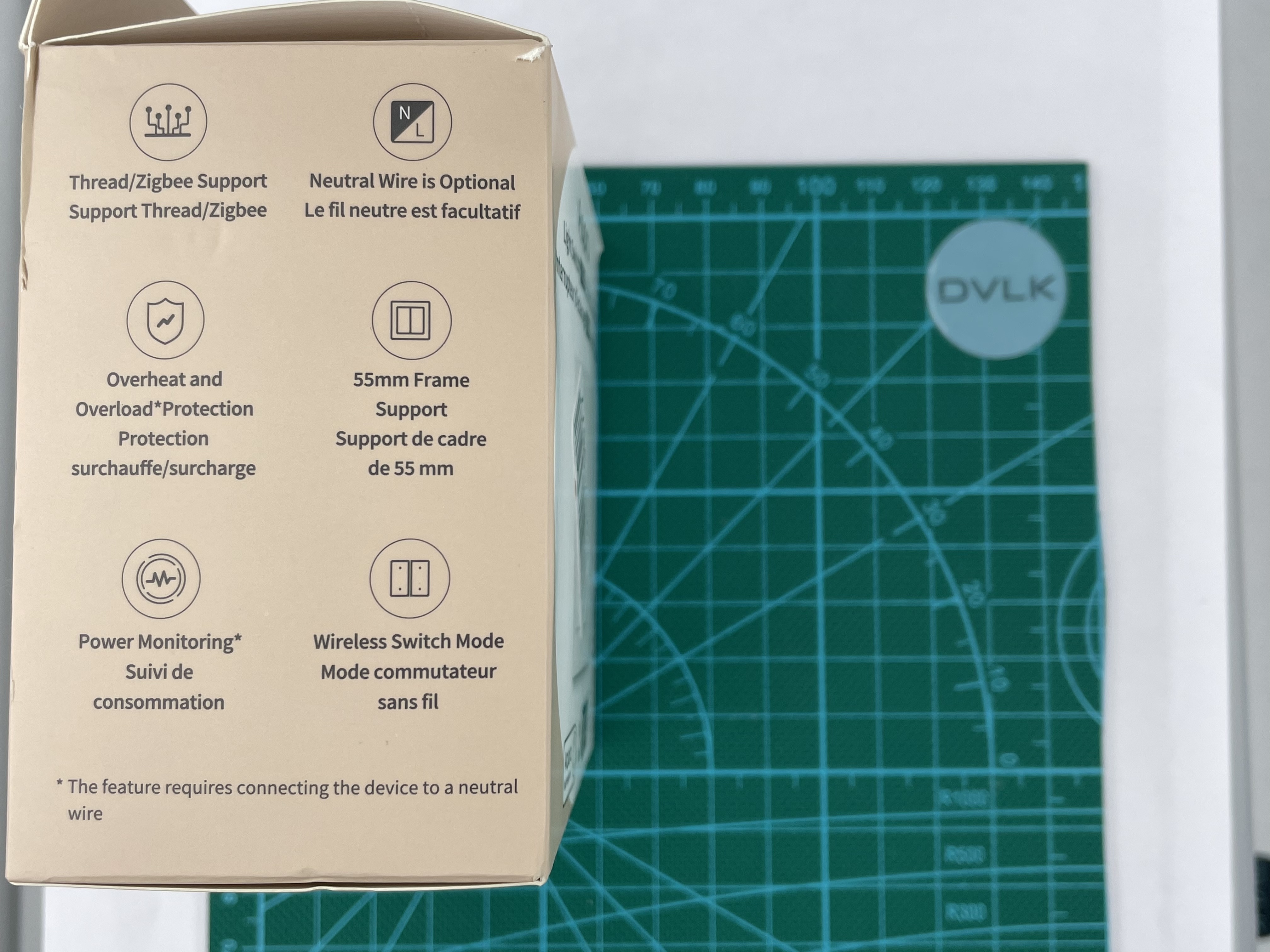

Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки
Дополнительные фото устройстваФото коробки

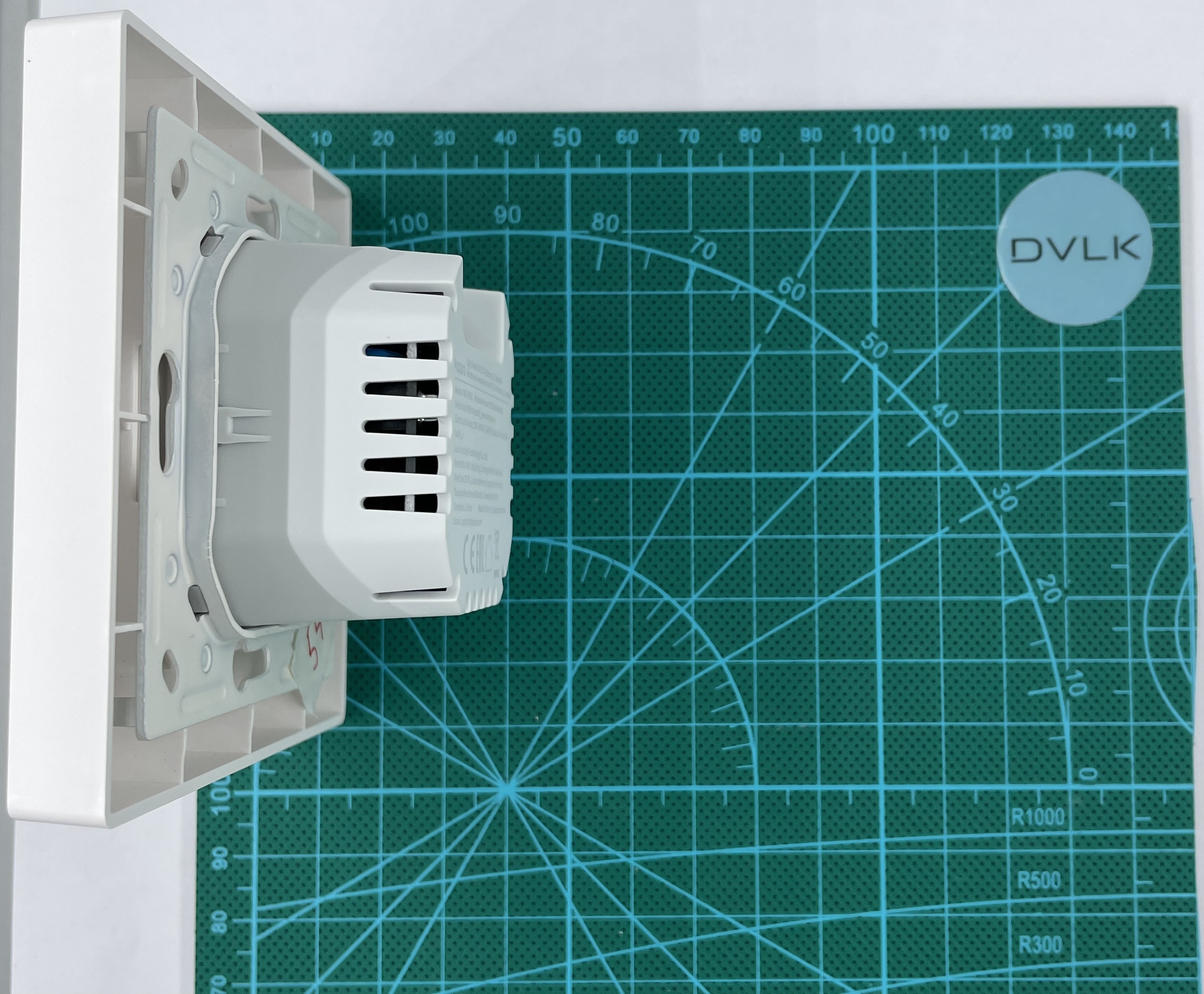

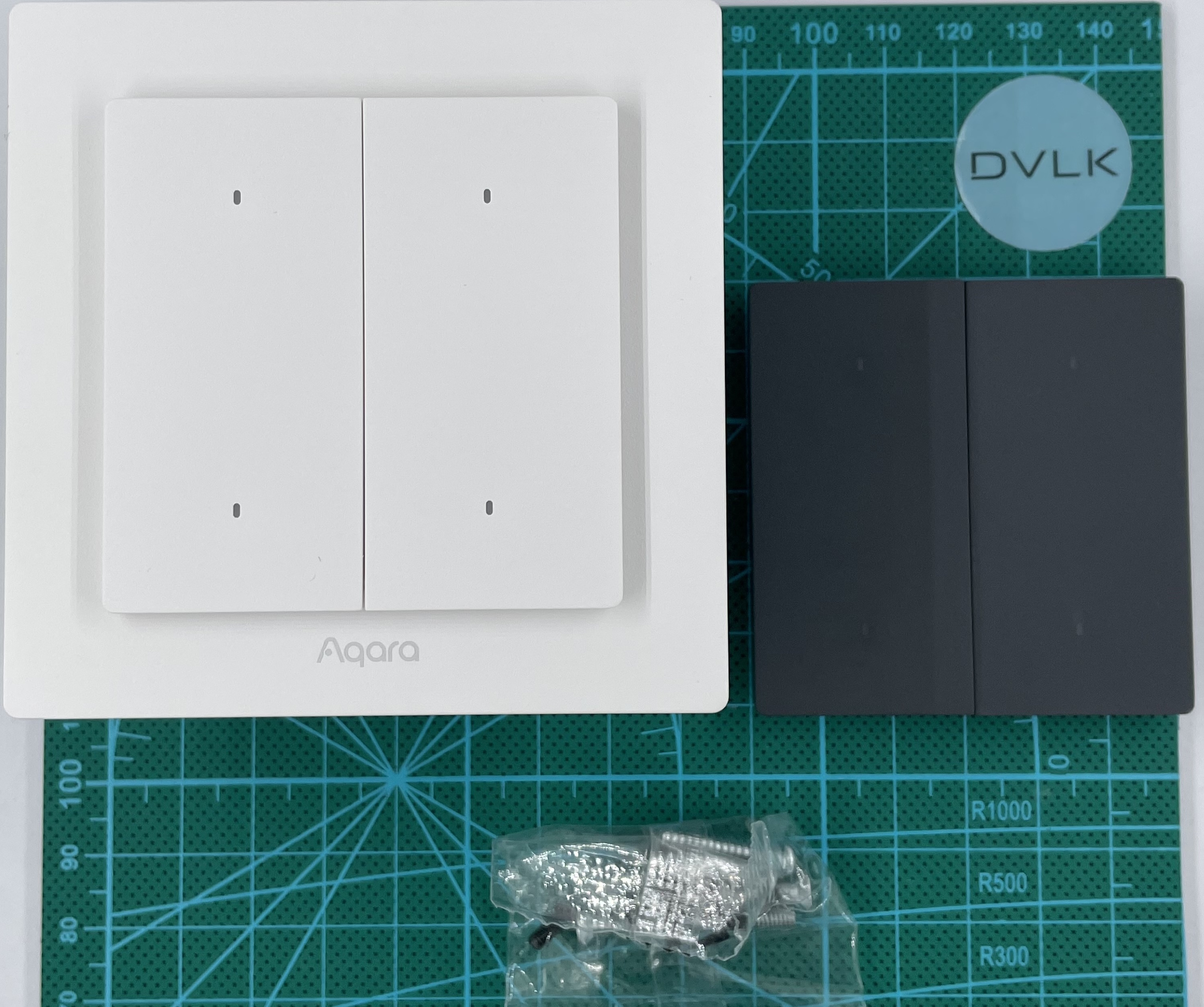

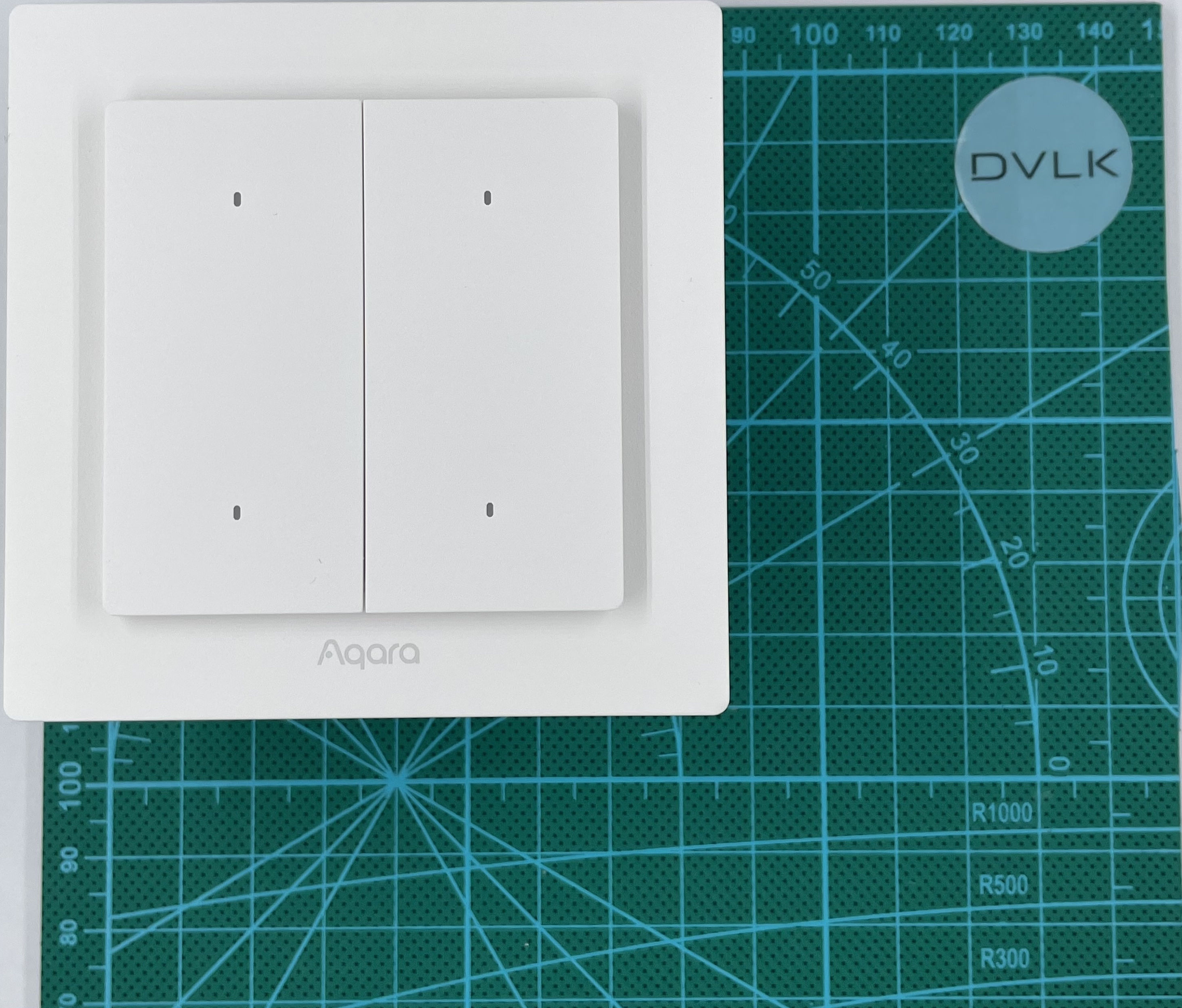

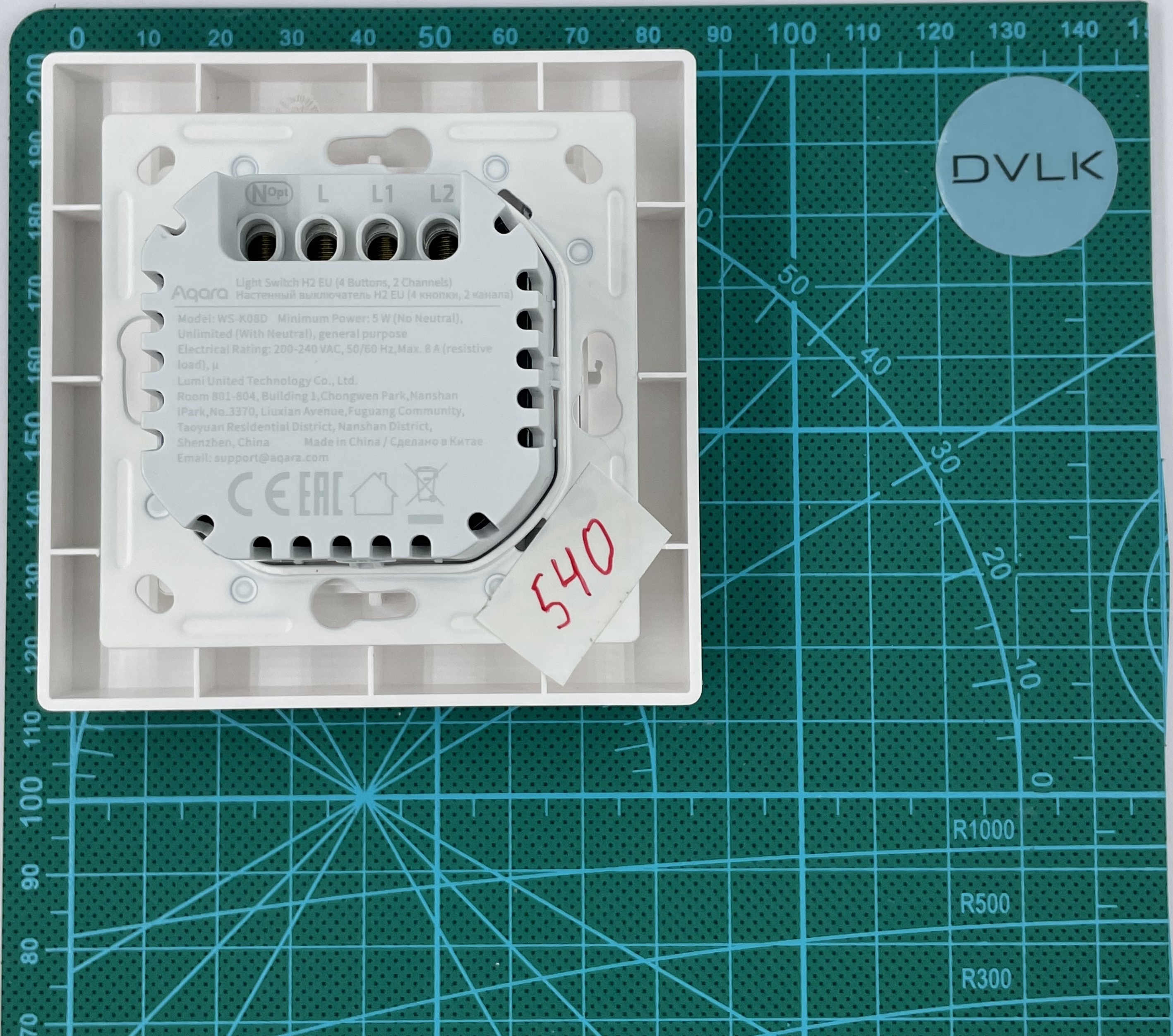

Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства
Дополнительные фото устройстваФото устройства

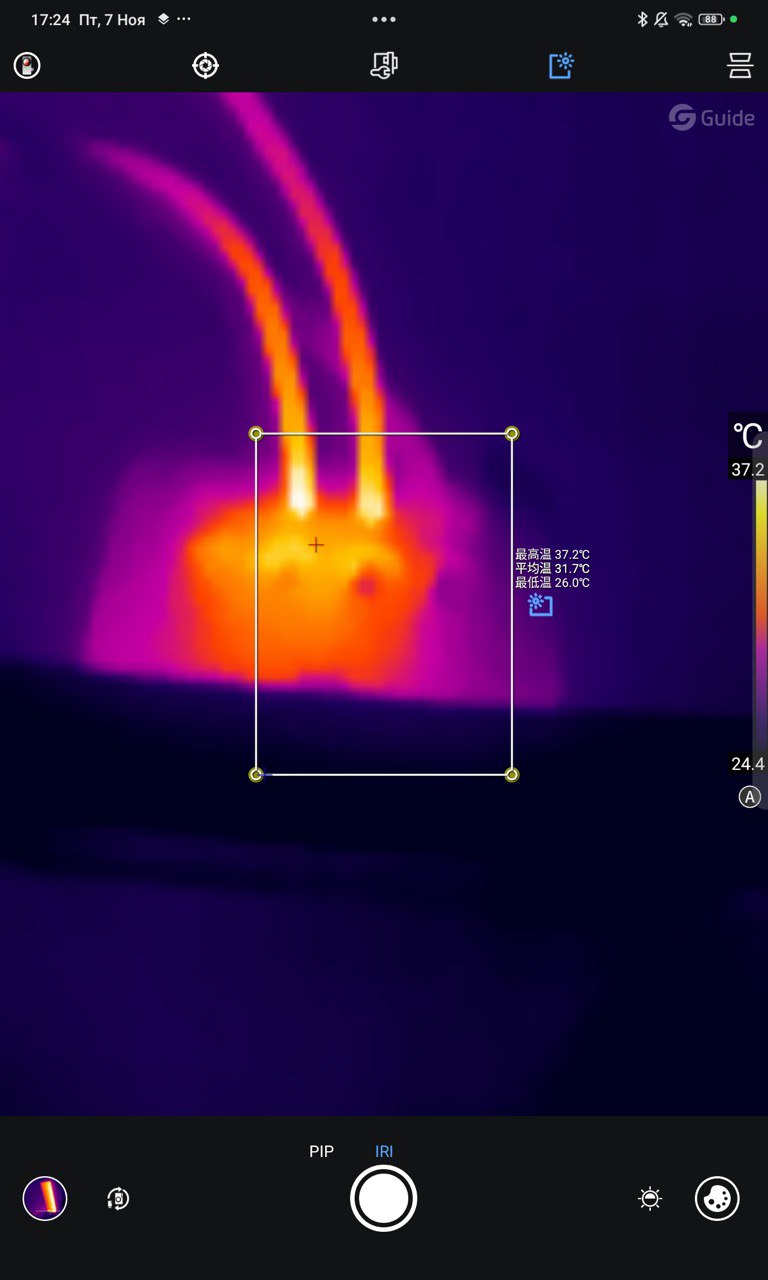

Дополнительные фото устройстваТепловизор
Дополнительные фото устройстваВнутренности устройства
Результаты тестирования
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Комплектация изделия на соответствие заявленному комплекту поставки. | 10 | |
| 2. | Общий вид изделия, качество сборки, качество материалов | 10 | |
| 3. | Соответствие размеров устройства паспортным данным | 10 | По паспорту: 86 * 86 * 45 мм По факту: 85.85 * 85.9 * 44.5 мм |
| 4. | Геометрия устройства (ровность граней, ребер и т.д) | 10 | |
| 5. | Соответствие и количество заявленных интерфейсов паспортным значениям | 10 | |
| 6. | Корректность и качество работы переключающих механизмов | 10 | |
| 7. | Качество изготовления и монтажа электронных компонентов | 9 | Местами не отмыт флюс |
| 8. | Шум при работе | 9 | Заметный, но не слишком громкий щелчок при нажатии. Щелчок реле достаточно громкий |
Функциональное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1. | Простота первоначальной настройки устройства | 8 | Для подключения через Zigbee нужно сначала подключить к родному приложению и переключить с Thread на Zigbee | ||||||||||||||||||||||||
| 2. | Работа в сценариях через хаб | 10 | |||||||||||||||||||||||||
| 3. | Возможность отвязать реле от клавиш | 10 | Есть, причем отдельно правая и левая клавиша | ||||||||||||||||||||||||
| 4. | Влияние на другие устройства в сети | - | |||||||||||||||||||||||||
| 5. | Скорость реакции на команды из мобильного приложения | 9 | 180мс WEB 170мс LAN | ||||||||||||||||||||||||
| 6. | Стабильность подключения устройства к сети | 10 | |||||||||||||||||||||||||
| 7. | Корректность работы световой индикации | 10 | |||||||||||||||||||||||||
| 8. | Удобство и функциональность базового ПО контроллеров | 10 | |||||||||||||||||||||||||
| 9. | Удобство и функциональность стороннего ПО контроллеров | 10 | Есть возможность отвязать реле от клавиши (отдельно для правой и левой клавиши), есть возможность блокировать канал целиком, есть 2 режима работы кнопки: быстрый и многофункциональный - в многофункциональном режиме появляется возможность использования двойного и долгого нажатия помимо обычного одинарного, которое есть и в быстром режиме. Так же есть выбор режима работы реле: просто реле и импульсное реле, где можно настроить время для импульсного режима отдельно для каждого канала. Измеряет силу тока, напряжение, потребляемую мощность. | ||||||||||||||||||||||||
| 10. | Время восстановления работоспособности после восстановления питания | 8 | Освещение, управляемое этим выключателем принимает нужное состояние сразу, но реагировать на команды выключатель начинает спустя 5-6 секунд | ||||||||||||||||||||||||
| 11. | Стабильность работы при минимальном заявленном напряжении | 10 | |||||||||||||||||||||||||
| 12. | Стабильность работы при максимальном заявленном напряжении | 10 | |||||||||||||||||||||||||
| 13. | Время реагирования на команды (с использованием осциллографа)
|
9 | 180мс WEB (время от нажатия кнопки в интерфейсе до появления изменения напряжения на щупе осциллографа) 170мс LAN (время от нажатия кнопки в интерфейсе до появления изменения напряжения на щупе осциллографа) 50мс Выключатель (время от нажатия кнопки до появления изменения напряжения на щупе осциллографа) |
Нагрузочное тестирование
| Шаг | Описание действия/процедуры | Оценка | Комментарии |
|---|---|---|---|
| 1. | Работа при указанных в документации значениях максимальной нагрузки с резистивной нагрузкой | 10 | |
| 2. | Работа при указанных в документации значениях максимальной нагрузки с LED нагрузкой | 10 | |
| 5. | Стабильность работы устройства в условиях выполнения многократных однотипных команд с периодичностью 0.1с с помощью сценария в течение 30 секунд. Описать, что происходит, если ты команды посылаешь быстрее, чем устройство их отрабатывает? Оно потом "догоняет" или пропускает? |
8 | Устройство догоняет команды, если не успевает их выполнить |
| 6. | Стресс-тест (период 2с) с нагрузкой 75% от номинальной резистивной - 100 раз | 10 | 6.7А на водонагревателе |
| 7. | Стресс-тест (период 2) с номинальной резистивной нагрузкой - 100 раз | 10 | 6.7А на водонагревателе + 3 лампочки 95Вт (~1.2А-1.3А) |
| 8. | Стресс-тест (период 2) с резистивной нагрузкой выше номинальной на 15% - 100 раз | - | Есть защита от перегрузки. При попытке дать нагрузку 8.9-9А уходит в защиту |
| 9. | Стресс-тест (период 2с) с нагрузкой 75% от номинальной LED - 100 раз | 10 | 2 лампочки feron lb-65 120Вт и 1 лампочка feron lb-130 30Вт |
| 10. | Стресс-тест (период 2) с номинальной LED нагрузкой - 100 раз | 10 | 3 лампочки feron lb-65 120Вт |
| 11. | Стресс-тест (период 2) с LED нагрузкой выше номинальной на 15% - 100 раз | 10 | 3 лампочки feron lb-65 120Вт и 2 лампочки feron lb-130 30Вт |
| 12. | Стресс-тест с максимально допустимой резистивной нагрузкой(1 час) | 10 | |
| 13. | Тест на выносливость (период 1 с) - 10 00 раз | 10 | |
| 18. | Температура устройства после часа при максимальной резистивной паспортной нагрузке | 10 | Нагрелся до 37 градусов |
Заключение
Рейтинг - 9.5. Выключатель хорошо держит заявленную нагрузку, не греется, имеет защиту от перегрузки. Обладает хорошим откликом, не пропускает команды. Позволяет настраивать световую индикацию, есть возможность отвязать клавишу от реле, причем отдельно отвязывается правая и левая клавиши. Может работать как с нейтралью, так и без. Есть возможность блокировать канал (и верхнюю и нижнюю кнопку одной клавиши) целиком, есть 2 режима работы кнопки: быстрый и многофункциональный - в многофункциональном режиме появляется возможность использования двойного и долгого нажатия помимо обычного одинарного, которое есть и в быстром режиме. Так же есть выбор режима работы реле: просто реле и импульсное реле, где можно настроить время для импульсного режима отдельно для каждого канала. Измеряет силу тока, напряжение, потребляемую мощность. Если подавать команды достаточно быстро - выключатель будет их нагонять. Аналогично если слишком быстро нажимать на клавишу. Достаточно долго восстанавливает способность реагировать на команды после обесточивания.
