🛠️ GLEDOPTO ZigBee LED-драйвер WWCW+RF 12-24В 12A
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — LED-драйвер, доступ — публичный
Упаковка и внешний вид - приемлемо/неприемлемоприемлемо
Функционал - приемлемо/неприемлемоприемлемо
Работа Tuya - приемлемо/неприемлемоприемлемо
Работа в SH и соответствие работе в TUYAшаблон есть, функционал соответствует Tuya.
Заключение/заметки/примечанияРаботает отлично, реагирует на команды быстро Результаты предварительного функционального тестирования С выключателем работает, но есть задержка в отображении в sprut.
Производитель устройстваGLEDOPTO

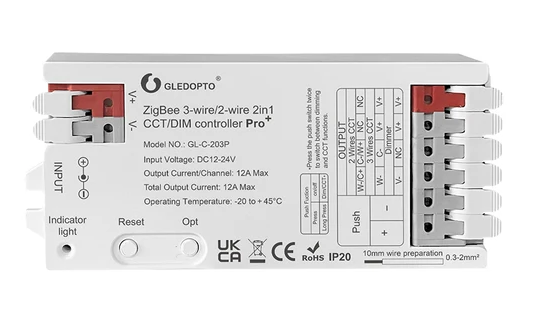

Модель и линейка устройстваGL-C-203P
Артикул устройства и ссылка на сайт производителяgledopto Размер 108*45*18 мм
Способ монтажана скотч Рабочее напряжение входное DC12-24 В Рабочее напряжение нагрузки Тип управляемой нагрузки CV/CC
Степень защитыIP20
Рабочая температура-20~45°C
Выходной ток на канал12А Общий выходной ток
12А Максимальное паспортное сечение кабеля при максимальном паспортном всё ок, а также при БОЛЬШЕМ сечении также проверять(ПРОВЕРЯТЬ)
2мм2
12А Максимальное паспортное сечение кабеля при максимальном паспортном всё ок, а также при БОЛЬШЕМ сечении также проверять(ПРОВЕРЯТЬ)
2мм2
Тип и количество каналовWWCW 2 канала Способ переключения между типами, если доступно (программно, по нажатию и т.д.)
Наличие пульта и тип связи с нимда
Частота ШИМ(PWM)—
Артикул устройства и ссылка на сайт производителя—
Ссылка на документациюPDF
Интеграция со SprutZigbee
Режим сопряжения и сброса—
Поведение при обесточивании—
Роль в Zigbee сетиПроверка биндинга
ЭкосистемаGledopto
Наличие RF связида
Шаблон для sprutПримечания
Каталог sprut—
Где купитьaliexpress
Стоимость$16
Номер на складеDVLK0239
Номер коробки14
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Простота первоначальной настройки устройства |
| 2 | Работа в сценариях через хаб |
| 3 | Влияние на другие устройства в сети |
| 4 | Скорость реакции на команды из мобильного приложения |
| 5 | Скорость реакции на команды от другого устройства |
| 6 | Стабильность подключения устройства к сети Zigbee |
| 7 | Корректность работы световой индикации |
| 8 | Удобство и функциональность базового ПО контроллеров |
| 9 | Удобство и функциональность при работе со Sprut.hub |
| 10 | Время восстановления работоспособности после восстановления питания |
| 11 | Тип подключаемого выключателя |
| 12 | Плавность диммирования при разных опорных напряжениях |
| 13 | Наличие плавного пуска нагрузки |
| 14 | Время плавного пуска нагрузки по умолчанию (при наличии) |
| 15 | Возможность изменить время плавного пуска нагрузки. |
| 16 | Max min значение напряжения |
| 17 | Скорость изменения |
| 18 | Шаг изменения(на сколько меняется напряжение при изменении на 1%) |
| 19 | Работа во всех режимах в родном приложении |
| 20 | Работа во всех режимах в Sprut.hub |
| 21 | Работа диммера при максимальной нагрузке при max и min напряжении |
| 22 | Возможность выбора кнопки в приложении (может быть она высвечивается как отдельный вход) |
| 23 | Количество и тип управляющих входов и их назначения |
| 24 | Диапазон входного/выходного напряжения |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки с резистивной нагрузкой |
| 2 | Работа при указанных в документации значениях максимальной нагрузкой Led |
| 3 | Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую ленту - медленный (0-100 за 15 сек) , по 5 раз |
| 4 | Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую ленту - быстрый (0-100 за 1 сек) 5 раз |
| 5 | Стабильность работы устройства в условиях выполнения многократных однотипных команд с периодичностью 0,1с с помощью сценария в течение 30 секунд). |
| 6 | Стресс-тест (период 2с) с нагрузкой 80% LED - 100 раз |
| 7 | Стресс-тест (период 2) с 100% LED нагрузкой - 100 раз |
| 8 | Стресс-тест (период 2c ) с LED нагрузкой 120% - 100 раз |
| 9 | Стресс-тест с максимально допустимой Led нагрузкой(1 час) |
| 10 | Тест на выносливость (период 1 с) - 10 00 раз |
| 11 | Выходной сигнал на канале при 10% яркости с нагрузкой 80% |
| 12 | Выходной сигнал на канале при 50% яркости с нагрузкой 80% |
| 13 | Выходной сигнал на канале при 100% яркости с нагрузкой 80% |
| 14 | Замер пропускаемого тока (с указанием в mA) в выключенном состоянии ( Для устройств без 0 линии) |
| 15 | Считаем КПД - измеряем и фиксируем входную и выходную мощность при основных напряжениях и 20% и 80% загрузке |
Заключение
