🛠️ GLEDOPTO ZigBee LED-драйвер RGBCCT 6A 5-24В
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — LED-драйвер, доступ — публичный
Упаковка и внешний вид - приемлемо/неприемлемоприемлемо
Функционал - приемлемо/неприемлемоприемлемо
Работа Tuya - приемлемо/неприемлемоприемлемо
Работа в SH и соответствие работе в TUYAшаблон есть, функционал полностью соответствует Tuya
Заключение/заметки/примечанияВ базовом ПО (Tuya) работает нормально во всех режимах:
1. RGBCCT
2. RGBW
3. RGB
4. CCT
5. DIM
В зависимости от выбранного режима блокируются некоторые настройки (ползунки).
В sprut также работает во всех режимах, однако в зависимости от выбранного режима некоторые настройки и ползунки не блокируются, а просто не работают.
1. RGBCCT
2. RGBW
3. RGB
4. CCT
5. DIM
В зависимости от выбранного режима блокируются некоторые настройки (ползунки).
В sprut также работает во всех режимах, однако в зависимости от выбранного режима некоторые настройки и ползунки не блокируются, а просто не работают.

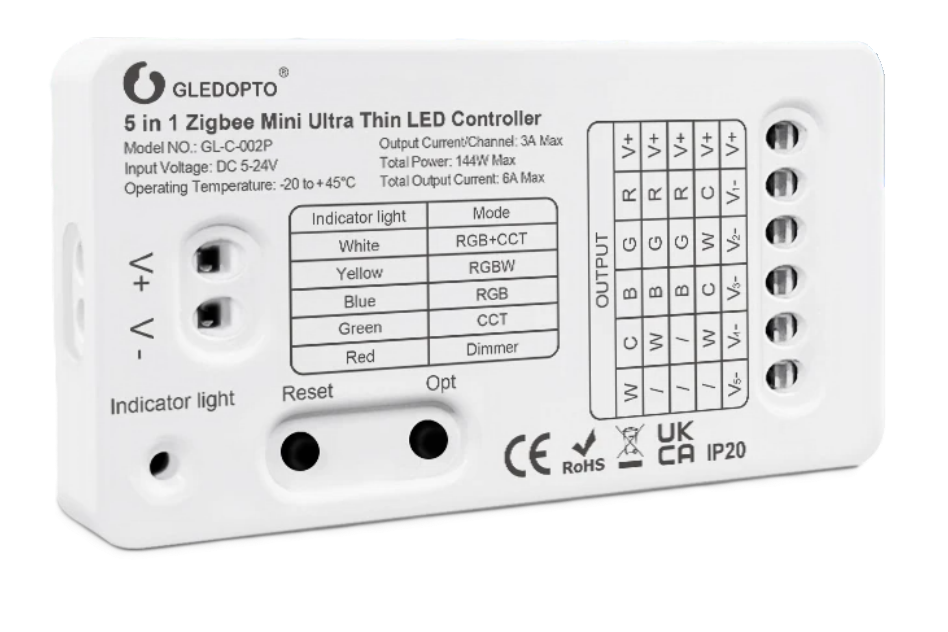

Производитель устройстваGledopto
Модель и линейка устройстваGL-C-002P
Артикул устройства и ссылка на сайт производителяZigBee 5 in 1 LED Controller ultra thin Размер 70*36*10 мм
Способ монтажаРабочее напряжение входное DC 5-24В Рабочее напряжение нагрузки Тип управляемой нагрузки CV/CC
Степень защитыIP20
Рабочая температура-20℃~45℃
Выходной ток на канал3A Общий выходной ток
6A Максимальное паспортное сечение кабеля при максимальном паспортном всё ок, а также при БОЛЬШЕМ сечении также проверять(ПРОВЕРЯТЬ)
6A Максимальное паспортное сечение кабеля при максимальном паспортном всё ок, а также при БОЛЬШЕМ сечении также проверять(ПРОВЕРЯТЬ)
Тип и количество каналовRGBCCT 5 каналов Способ переключения между типами, если доступно (программно, по нажатию и т.д.)
Наличие пульта и тип связи с нимда
Частота ШИМ(PWM)—
Ссылка на документациюPDF
Интеграция со SprutZigbee
Режим сопряжения и сброса—
Поведение при обесточивании—
Роль в Zigbee сетиПроверка биндинга
ЭкосистемаGledopto
Наличие RF связинет
Шаблон для sprutПримечания
Каталог sprut—
Где купитьaliexpress
Стоимость$11
Номер на складеDVLK0055
Номер коробки14
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Простота первоначальной настройки устройства |
| 2 | Работа в сценариях через хаб |
| 3 | Влияние на другие устройства в сети |
| 4 | Скорость реакции на команды из мобильного приложения |
| 5 | Скорость реакции на команды от другого устройства |
| 6 | Стабильность подключения устройства к сети |
| 7 | Корректность работы световой индикации |
| 8 | Удобство и функциональность базового ПО контроллеров |
| 9 | Удобство и функциональность стороннего ПО контроллеров |
| 10 | Время восстановления работоспособности после восстановления питания |
| 11 | Тип подключаемого устройства |
| 12 | Наличие и способ переключения между режимами 0-10V И 1-10V |
| 13 | Плавность диммирования |
| 14 | Время плавного пуска нагрузки по умолчанию. |
| 15 | Возможность изменить время плавного пуска нагрузки. |
| 16 | Время реагирования на команды |
| 17 | Max min значение |
| 18 | Скорость изменения |
| 19 | Шаг изменения(на сколько меняется напряжение при изменении на 1%) |
| 20 | Работа во всех режимах в родном приложении |
| 21 | Работа во всех режимах в Sprut.hub |
| 22 | Работа диммера при максимальной нагрузке при max и min напряжении |
| 23 | Возможность выбора кнопки в приложении (может быть она высвечивается как отдельный вход) |
| 24 | Точность регулировки яркости |
| 25 | Количество и тип управляющих входов |
| 26 | Диапазон входного/выходного напряжения |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки с резистивной нагрузкой |
| 2 | Работа при указанных в документации значениях максимальной нагрузкой Led |
| 3 | Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую лампу - медленный (0-100 за 15 сек) , по 5 раз |
| 4 | Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую лампу - быстрый (0-100 за 1 сек) 5 раз |
| 5 | Стабильность работы устройства в условиях выполнения многократных однотипных команд с периодичностью 0,1с с помощью сценария в течение 30 секунд). |
| 6 | Стресс-тест (период 2с) с нагрузкой 75% LED - 100 раз |
| 7 | Стресс-тест (период 2) с 100% LED нагрузкой - 100 раз |
| 8 | Стресс-тест (период 2c ) с LED нагрузкой 120% - 100 раз |
| 9 | Стресс-тест с максимально допустимой резистивной нагрузкой(1 час) |
| 10 | Тест на выносливость (период 1 с) - 10 00 раз |
| 11 | Выходной сигнал на канале при 10% яркости с нагрузкой 95W |
| 12 | Выходной сигнал на канале при 50% яркости с нагрузкой 95W |
| 13 | Выходной сигнал на канале при 100% яркости с нагрузкой 95W |
| 14 | Температура устройства после получаса при максимальной паспортной нагрузке |
| 15 | Замер пропускаемого тока (с указанием в mA) в выключенном состоянии ( Для устройств без 0 линии) |
| 16 | Замер входной и выходной мощности контроллера при разных уровнях нагрузки |
Заключение
