💡SAGE LU MEI Zigbee LED-драйвер CCT-Диммер 150-500 мА 10-42В
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — LED-драйвер, доступ — публичный
Назначение и функциональные требованияавтоматизация управления
светом в т.ч плавное диммирование, включение выключение, управление цветовой температурой
светом в т.ч плавное диммирование, включение выключение, управление цветовой температурой
Производитель устройстваSAGE LU MEI

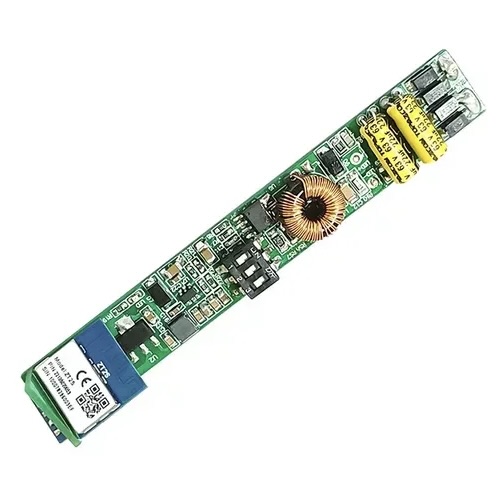

Модель и линейка устройстваCXR-21A(WZS) Размер 92*13.5*12.2мм
Рабочее напряжение48В
Степень защиты-
Рабочая температура-20~50˚C

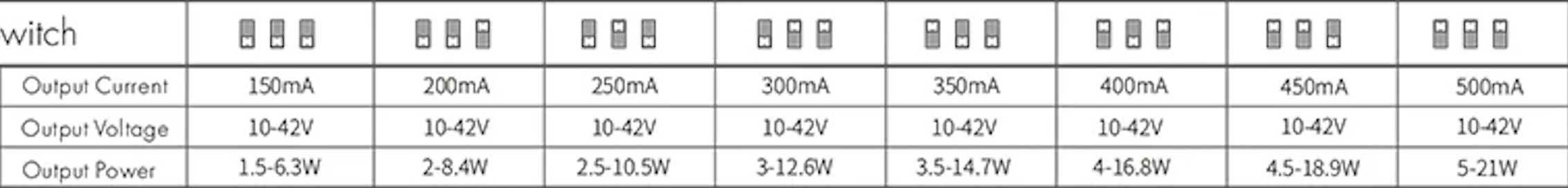

Выходной ток на канал150-500мА
Общий выходной ток150-500мА
Тип и количество каналов1 канал CCT/диммер
Наличие пульта и тип связи с нимнет
Частота ШИМ(PWM)-
Артикул устройства и ссылка на сайт производителя-
Ссылка на документацию-
Интеграция со SprutZigbee
Роль в Zigbee сети—
Режим сопряжения и сбросаВкл/выкл 5 раз
Поведение при обесточивании—
ЭкосистемаTuya
Наличие RF связинет Примечания Работает из коробки. в длительном тесте работает стабильно и не греется выше 45 градусов.
Но выдает 12ватт.
Но выдает 12ватт.
Каталог sprut-
Где купитьaliexpress
Стоимость$9
Номер на складеDVLK0445
Номер коробки14
Шаблон для sprutTS0501B_TZ3210_ctv0gu mp.json 12 авг. 2024 г., 16:52
Результаты тестирования
| Шаг | Описание |
|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. |
| 2 | Общий вид изделия, качество сборки, качество материалов |
| 10 | 3. |
| 4 | Геометрия устройства (ровность граней, ребер и т.д) |
| 10 | 7. |
| 10 | 8. |
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Простота первоначальной настройки устройства |
| 10 | Шаблон есть, после подключения устройство готово к работе |
| 2 | Вольт ампернаяы характеристика |
| 3 | График потребления тока в зависимости от % яркости |
| 4 | График напряжения в зависимости от % яркости |
| 8 | Стабильность подключения устройства к сети |
| 10 | 12. |
| 10 | 1-2сек |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Стабильность работы устройства в условиях выполнения многократных однотипных команд |
| 10 | Работает стабильно, команды не пропускает |
| 2 | Стресс-тест с долгосрочную работой(1 час) |
| 10 | Устройство разогрелось до 45 градусов. |
| 3 | Тест на выносливость (период 15 с) - 1000 раз |
| 10 | Устройство разогрелось до 40 градусов. |
Заключение
На 100% выдает 11,9 ватт в режиме 500мА разогрев до 45 градусов за час. Требует блок питания на 48 вольт.
