💡❓LTECH Zigbee LED-драйвер CCT-Диммер 250-1000 мА 9-54В
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Файл:Eva 600fd029 image-20240812-120325.jpg
Карточка устройства: тип — LED-драйвер, доступ — публичный
Назначение и функциональные требованияавтоматизация управления
светом в т.ч плавное диммирование, включение выключение, управление цветовой температурой
светом в т.ч плавное диммирование, включение выключение, управление цветовой температурой
Производитель устройстваLTECH
Модель и линейка устройстваSE-20-250-1000-W2Z2 Размер 167*41*32мм
Рабочее напряжение120-300В постоянного тока
100-240В переменного тока
100-240В переменного тока
Степень защитыIP20
Рабочая температура-20 ~ 50°C

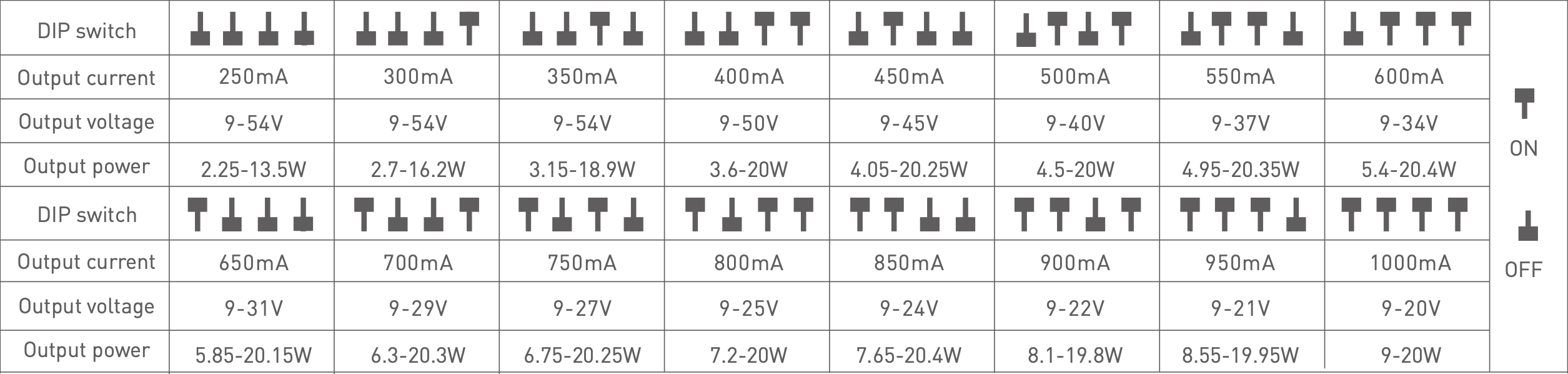

Выходной ток на канал—
Общий выходной ток—
Тип и количество каналов2 канала CCT/диммер
Наличие пульта и тип связи с нимНет
Частота ШИМ(PWM)≤3600Hz
Артикул устройства и ссылка на сайт производителяltechonline
Ссылка на документациюДокументация
Интеграция со SprutZigbee
Роль в Zigbee сети—
Режим сопряжения и сбросаИз включенного состояния выключить устройство, через 15 секунд включить, через две секунды выключить. Повторить это 5 раз. После этого должна моргнуть два раза лампочка.
Поведение при обесточивании—
ЭкосистемаTuya
Наличие RF связинет
Шаблон для sprutРазработан командой Develika TS0601_TZE200_2gtsuokt_ v1.json 15 авг. 2024 г., 13:17 Примечания
Каталог sprut-
Где купитьaliexpress
Стоимость$21
Номер на складеDVLK0152
Номер коробки14
Шаблон для sprut—
Результаты тестирования
| Шаг | Описание |
|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. |
| 10 | 2 |
| 10 | 3. |
| 4 | Геометрия устройства (ровность граней, ребер и т.д) |
| 10 | 7. |
| 10 | 8. |
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Простота первоначальной настройки устройства |
| 2 | Вольт ампернаяы характеристика |
| 3 | График потребления тока в зависимости от % яркости |
| 4 | График напряжения в зависимости от % яркости |
| 8 | Стабильность подключения устройства к сети |
| 10 | 12. |
| 10 | 1-2сек |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Стабильность работы устройства в условиях выполнения многократных однотипных команд |
| 2 | Стресс-тест с долгосрочную работой(1 час) |
| 3 | Тест на выносливость (период 15 с) - 1000 раз |
Заключение
На 100% выдает 24 ватт .Нет шаблона. Нелинейно диммирует
