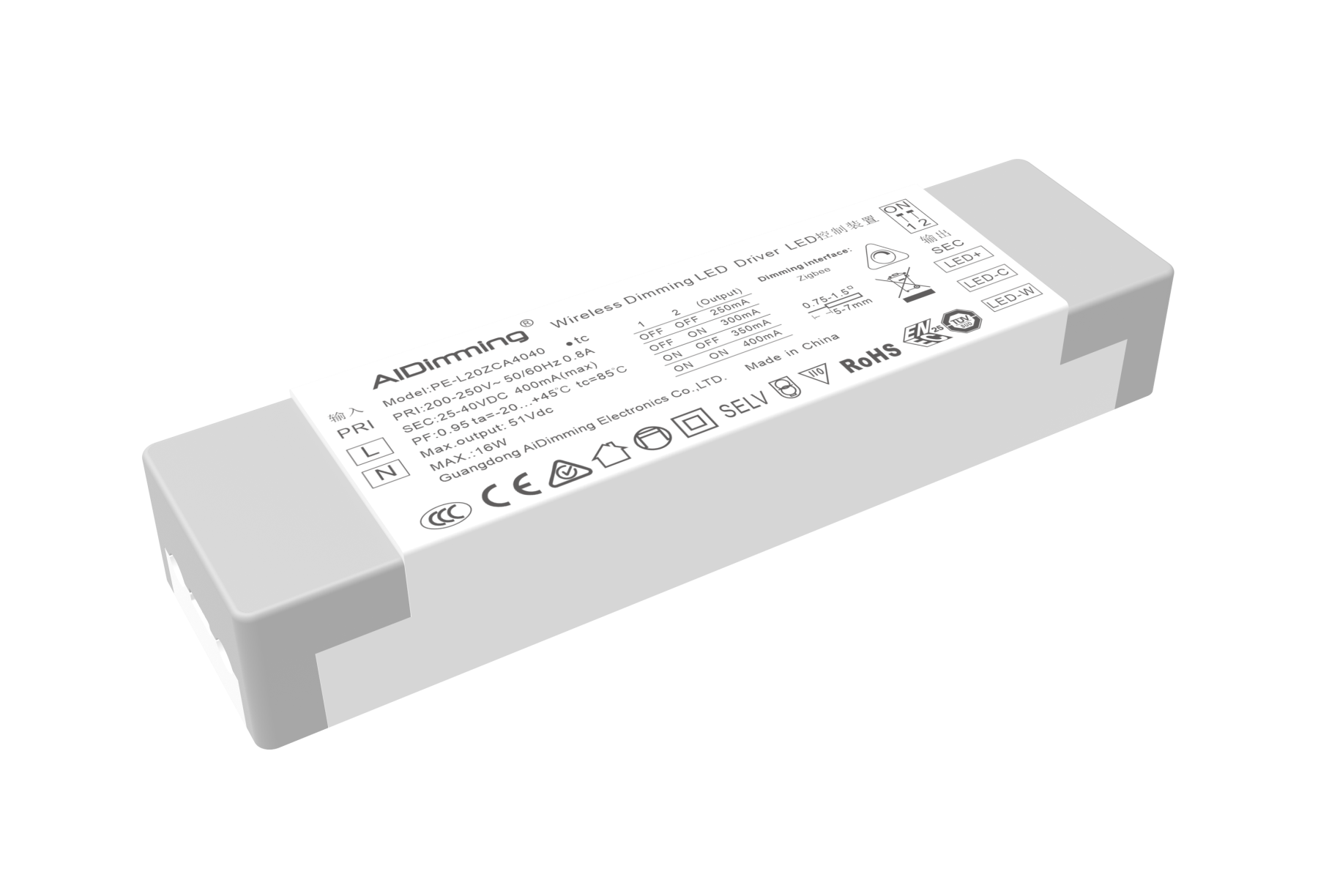

🏆💡AIDimming Zigbee LED-драйвер CCT-Диммер 350-500 мА 25-40В

LED-драйвер

Карточка устройства: тип — LED-драйвер, доступ — публичный

Назначение и функциональные требованияавтоматизация управления
светом в т.ч плавное диммирование, включение выключение, управление цветовой температурой

Производитель устройстваAIDimming

Модель и линейка устройстваPE-L20ZCA4050 Размер 130*37*22.6мм

Рабочее напряжение200-250В

Степень защиты-

Рабочая температура-20~45˚C

Выходной ток на канал-

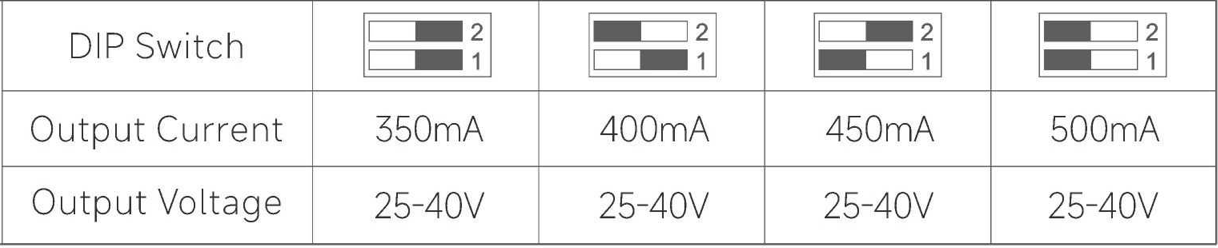

Общий выходной ток350/400/450/500 мА

Тип и количество каналов2 канала CCT/диммер

Наличие пульта и тип связи с нимнет

Частота ШИМ(PWM)>3600Hz

Артикул устройства и ссылка на сайт производителяaidimming

Ссылка на документацию-

Интеграция со SprutZigbee

Роль в Zigbee сети—

Режим сопряжения и сбросаИз включенного состояния выключить устройство, через 15 секунд включить, через две секунды выключить. Повторить это 5 раз. После этого должна моргнуть два раза лампочка.

Поведение при обесточивании—

ЭкосистемаTuya

Наличие RF связинет

Шаблон для sprutПримечания

Каталог sprut-

Где купитьaliexpress

Стоимость$23.5

Номер на складеDVLK0443

Номер коробки14

Шаблон для sprutTZ3210TZE200_2gtsuo kt.json 12 авг. 2024 г., 16:44

Результаты тестирования

Шаг	Описание
1	Комплектация изделия на соответствие заявленному комплекту поставки.
10	2
10	3.
4	Геометрия устройства (ровность граней, ребер и т.д)
10	7.
10	8.

Функциональное тестирование

Шаг	Описание
1	Простота первоначальной настройки устройства
2	Вольт ампернаяы характеристика
3	График потребления тока в зависимости от % яркости
4	График напряжения в зависимости от % яркости
8	Стабильность подключения устройства к сети
10	12.
10	1-2сек

Нагрузочное тестирование

Шаг	Описание
1	Стабильность работы устройства в условиях выполнения многократных однотипных команд
2	Стресс-тест с долгосрочную работой(1 час)
3	Тест на выносливость (период 15 с) - 1000 раз

Заключение

На 100% выдает 15,6 ватт в режиме 500мА
