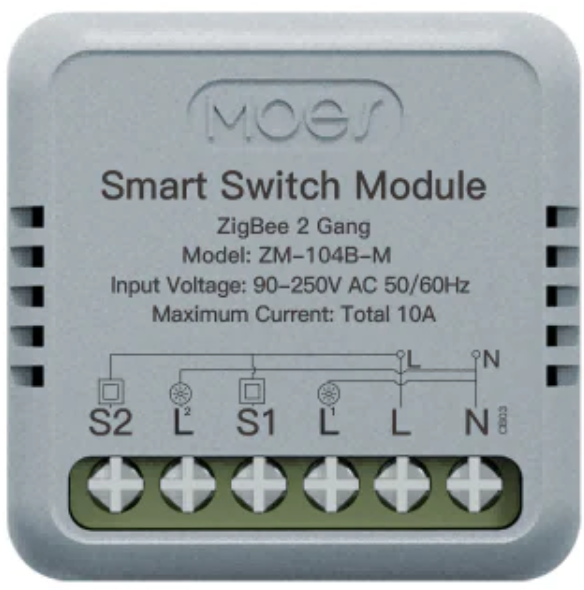

🏆✅MOES Zigbee Реле 2 канальное в подрозетник с нулевой линией 230В 10А
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Реле, доступ — публичный
Тип устройстваРеле
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваMOES
Модель и линейка устройстваZM-104B-M
Способ монтажав подрозетник
Наличие нуляесть
Количество каналов реле2
Установка на Din рейкуда
Максимальная нагрузка общая10A
Максимальная нагрузка общая LED-
Максимальная нагрузка на канал10A
Максимальная нагрузка на канал LED-
Диапазон рабочих температур0℃-40℃
Габариты40*40*18мм
Рабочее напряжение90-250В
Тип подключаемого выключателя1. С фиксацией с синхронизацией состояния светильника с положением выключателя 2. С фиксацией с изменением состояния светильника при изменении положения выключателя 3. Без фиксации (импульсный режим)
Тип выключателя в интерфейсе Sprut'aПереключать/тумблер/моментный(возвратный)
Тип связиZigbee
ЭкосистемаTuya
Наличие RF связинет
Степень защитыIP20
Артикул устройстваZM-104-M-MS moeshouse
Каталог sprutsprut.ai
Шаблон для sprutTS0002_switch_TZ3000_qaa59z qd.json 31 июля 2024 г., 13:25
Интеграция со SprutZigbee
Где купитьaliexpress
Стоимость$12
Номер на складеDVLK0378
Номер коробки24
Режим сопряжения и сбросаЗажать кнопку на устройстве, пока оно не пищать С помощью выключателя без фиксации: нажать на выключатель 10 раз, после чего устройство должно начать пищать С помощью выключателя с фиксацией: переключить выключатель 20 раз, после чего устройство должно начать пищать
Поведение при обесточиванииВключено/Выключено/последнее состояние выбирается в интерфейсе
Роль в Zigbee сетиРоутер
Крепеж—
Результаты тестирования
| Шаг | Описание |
|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. |
| 10 | В комплекте инструкция и крепление на дин рейку |
| 2 | Общий вид изделия, качество сборки, качество материалов |
| 10 | 3. |
| 10 | Реальные размеры: 39.95*39.90*17.97 мм |
| 4 | Геометрия устройства (ровность граней, ребер и т.д) |
| 10 | 5. |
| 10 | 6. |
| 9 | Не одновременно переключает каналы |
| 7 | Качество изготовления и монтажа электронных компонентов |
| 10 | 8. |
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Простота первоначальной настройки устройства |
| 10 | Шаблон есть, после подключения устройство готово к работе |
| 3 | Работа в сценариях через хаб |
| 10 | 4. |
| 5 | Влияние на другие устройства в сети |
| 6 | Скорость реакции на команды из мобильного приложения |
| 10 | WEB 130 мс |
| 7 | Скорость реакции на команды от другого устройства |
| 10 | Выключатель 150 мс |
| 8 | Стабильность подключения устройства к сети |
| 10 | 9. |
| 10 | 10. |
| 10 | Можно настроить поведение при обесточивании, выбрать тип выключателя, настроить таймер и расписание, обновить прошивку устройства |
| 11 | Удобство и функциональность стороннего ПО контроллеров |
| 10 | Полное соответсвие. |
| 12 | Время восстановления работоспособности после восстановления питания |
| 10 | 1-2сек |
| 13 | Тип подключаемого выключателя |
| 10 | 1. С фиксацией с синхронизацией состояния светильника с положением выключателя |
| 10 | WEB 130 мс |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки |
| 10 | устройство разогрелось до 53 градусов. |
| 2 | Стабильность работы устройства в условиях загруженной сети |
| 3 | Стабильность работы устройства в условиях выполнения многократных однотипных команд |
| 10 | Работает стабильно, команды не пропускает |
| 5 | Стресс-тест (период 2с) с мелкой нагрузкой - 100 раз |
| 10 | 2*30LED |
| 6 | Стресс-тест (период 2) с почти номинальной нагрузкой - 100 раз |
| 10 | 2*100W LED без сбоев. Каналы включает по очереди. |
| 7 | Стресс-тест (период 2) с нагрузкой выше номинальной - 100 раз |
| 10 | 2*130W LED без сбоев. |
| 8 | Стресс-тест с долгосрочную работой(1 час) |
| 10 | 1*10А резистивная нагрузка |
| 9 | Тест на выносливость (период 1 с) - 1000 раз |
| 10 | 2*130 LED |
| 10 | Минимальное рабочее напряжение |
| 10 | Работает стабильно при минимально заявленном напряжении в 90В. |
Заключение
Рейтинг 10. Реле полностью соответствует заявленным характеристикам. Выдерживает нагрузки и не греется, работает очень быстро, поддерживает два типа выключателей: с фиксацией/без фиксации. Может переводиться в режим сопряжения с помощью кнопки на устройстве и с помощью проводных выключателей обоих типов. Имеет полнофункциональный шаблон в SH. Особенность реле: не одновременное включение каналов.Так же в режиме поиска издает звук.
