❌Утиль. MOES ZigBee Диммер 2 канальный 220В 2*100Вт
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано

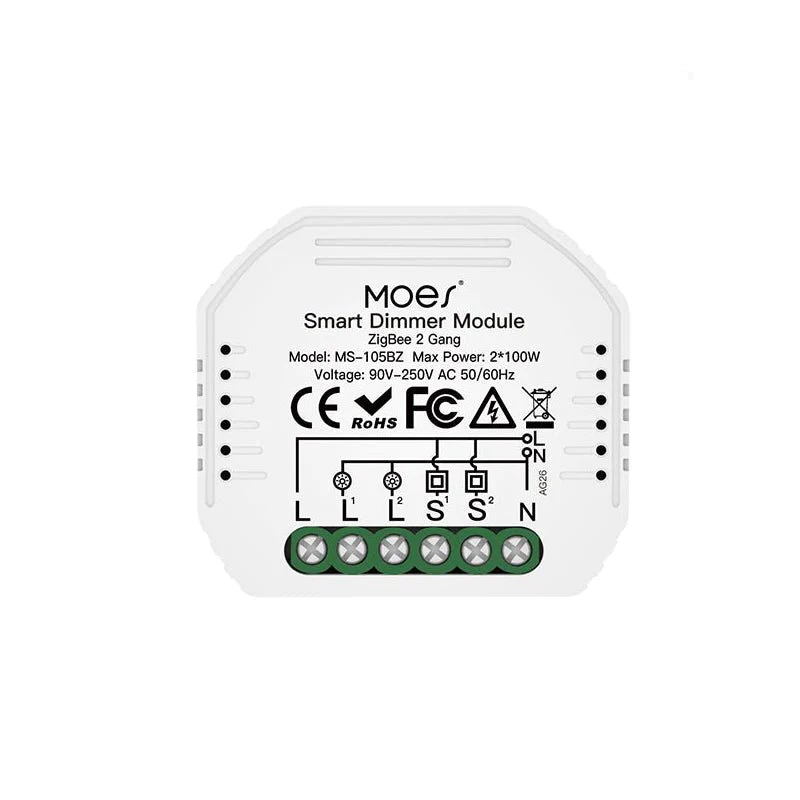

Карточка устройства: тип — Диммер, доступ — публичный
Тип устройстваДиммер
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваMOES
Модель и линейка устройстваZM-105B-MS Нагрузки общая 200Вт Нагрузка на 1 канал 100Вт
Количество каналов2
Наличие управления по RFнет Наличие управления через проводную кнопку есть Диапазон рабочих температур
-10ºC - +45ºC
-10ºC - +45ºC
Способ монтажав подрозетник/на панель
Наличие нуля—
С нулевой линией—
Габариты52x47x18 mm
Рабочее напряжение90-250В AC 50/60Гц
Артикул устройства и ссылка на сайт производителяmoeshouse
ZM-105B-MS
ZM-105B-MS
Режим сопряжения и сбросаВыполняется с помощью выключателя без фиксации. Необходимо нажать 10 раз на выключатель (не очень быстро), пока диммер не начнет пищать
Поведение при обесточивании—
Роль в Zigbee сетиРоутер
ЭкосистемаTuya
Степень защитыIP20
Интеграция со SprutZigbee
Каталог sprutsprut
Шаблон для sprutTS0601_dimmer_TZE200_e3oitd yu.json 11 июля 2024 г., 13:53
Где купитьaliexpress
Стоимость в $$17
Номер на складеDVLK0130
Номер коробки22
КрепежКоробка Тепловизор
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Простота первоначальной настройки устройства |
| 10 | Шаблон есть, после подключения устройство готово к работе |
| 3 | Работа в сценариях через хаб |
| 10 | Работает стабильно, обрабатывает все команды в сценарии: изменить состояние каждую секунду. |
| 4 | Работу через голосовые помощники |
| 10 | 5. |
| 6 | Скорость реакции на команды из мобильного приложения |
| 4 | 430 мс WEB |
| 7 | Скорость реакции на команды от другого устройства |
| 2 | 610 мс Выключатель |
| 8 | Стабильность подключения устройства к сети |
| 9 | Корректность работы световой индикации |
| 10 | 10. |
| 10 | Для каждого канала можно выбрать тип подключаемой лампочки (Led, лампа накаливания, галоген), настроить диапазон диммирования, регулировать яркость, настроить таймер. |
| 11 | Удобство и функциональность стороннего ПО контроллеров |
| 10 | Полное соответсвие |
| 12 | Время восстановления работоспособности после восстановления питания |
| 10 | 1-2 секунды |
| 13 | Тип подключаемого устройства |
| 14 | Плавность диммирования |
| 10 | График по 10 точкам.
|
| 15 | Стабильность работы при минимальном заявленном напряжении |
| 16 | Стабильность работы при максимальном заявленном напряжении |
| 17 | Наличие плавного пуска нагрузки |
| 18 | Выбор фронт полуволны для срезания при диммировании |
| 19 | Время реагирования на команды |
| 4 | 610 мс Выключатель |
| 20 | Диммирование лампочки 5 раз 1) 15 секунд 2) 1 секунда |
| 10 | 6 |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки |
| 2 | Стабильность работы устройства в условиях загруженной сети |
| 3 | Стабильность работы устройства в условиях выполнения многократных однотипных команд |
| 5 | Стресс-тест (период 2с) с мелкой нагрузкой - 100 раз |
| 10 | 6. |
| 8 | Включались лампы неодновременно, иногда сбивались |
| 7 | Стресс-тест (период 2) с нагрузкой выше номинальной - 100 раз |
| 7 | Сбивался еще чаще и переключал поочередно |
| 8 | Стресс-тест с долгосрочную работой(1 час) |

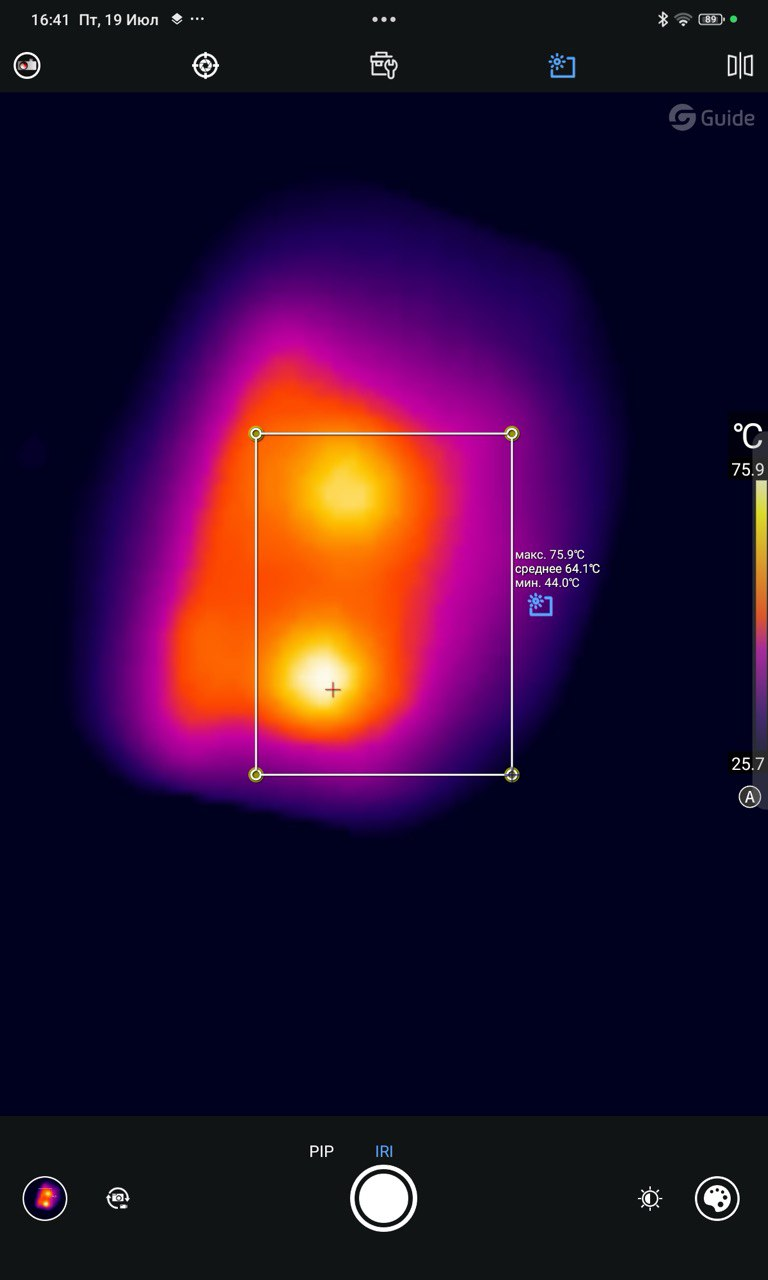

| 3 | Спустя пол часа разогрелось до 76 градусов, при нагрузке 90Вт/канал Led |
| 9 | Тест на выносливость (период 1 с) - 10 00 раз |
| 3 | Около 40 минут переключал нормально, температура в течении всего теста было 65-69. В конце завис на включении и не реагировал на команды. |
| 10 | Выходной сигнал а канале при 10 % яркости с нагрузкой 95W |
| 10 | скриншот с осциллографа |
| 11 | Выходной сигнал а канале при 50 % яркости с нагрузкой 95W |
| 10 | скриншот с осциллографа
|
| 12 | Выходной сигнал а канале при 100 % яркости с нагрузкой 95W |
| 10 | скриншот с осциллографа
|

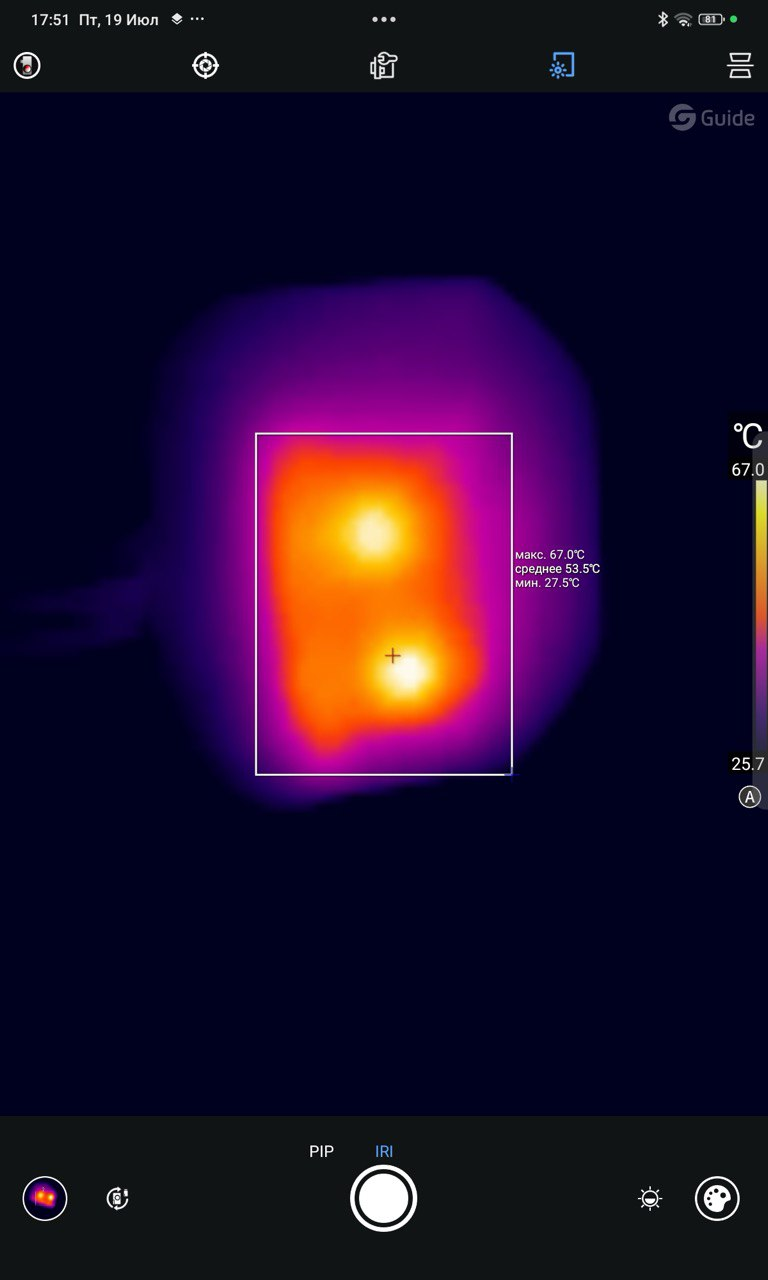

| 13 | Температура устройства после получаса при максимальной паспортной нагрузке |
| 3 | Фото с тепловизора |
Заключение
Диммер не выдерживает заявленную нагрузку и перегревается .оценка 3 .
