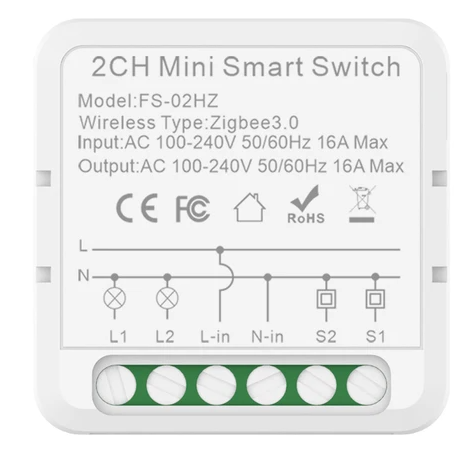

Карточка устройства: тип — Реле, доступ — публичный
Тип устройстваРеле
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваUNSH
Модель и линейка устройстваFS-02HZ
Способ монтажав подрозетник
Наличие нуля—
С нулевой линией—
Количество каналов реле2
Установка на Din рейкуда
Максимальная нагрузка общая16А
Максимальная нагрузка общая LEDне указано
Максимальная нагрузка на канал16А
Максимальная нагрузка на канал LEDне указано
Диапазон рабочих температур-10 ℃-+ 40 ℃
Габариты41x22x41mm
Рабочее напряжениеAC100-240В 50/60Гц
Тип подключаемого выключателя—
Тип выключателя в интерфейсе Sprut'a—
Тип связиZigbee
ЭкосистемаTuya
Наличие RF связинет
Степень защитыIP20
Артикул устройства—
Каталог sprutsprut
Шаблон для sprut—
Интеграция со SprutZigbee
Где купитьaliexpress
Стоимость$8
Номер на складеDVLK0181
Номер коробки24
Режим сопряжения и сброса—
Поведение при обесточивании—
Роль в Zigbee сетиРоутер
Крепеж—
Результаты тестирования
| Шаг | Описание |
|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. |
| 10 | 2 |
| 9 | не очень качественный пластик |
| 3 | Соответствие размеров устройства паспортным данным |
| 9 | реальные размеры 41,5*41,5*21 мм с крепежом 45,5*41,5*25,4 мм |
| 4 | Геометрия устройства (ровность граней, ребер и т.д) |
| 10 | 5. |
| 10 | 6. |
| 10 | 7. |
| 10 | 8. |
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Простота первоначальной настройки устройства |
| 10 | 3. |
| 10 | 4. |
| 10 | 5. |
| 10 | 6. |
| 10 | 7. |
| 10 | 8. |
| 10 | 9. |
| 10 | 10. |
| 11 | Удобство и функциональность стороннего ПО контроллеров |
| 12 | Время восстановления работоспособности после восстановления питания |
| 10 | 1-2секунды |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки |
| 2 | Стабильность работы устройства в условиях загруженной сети |
| 3 | Стабильность работы устройства в условиях выполнения многократных однотипных команд |
| 5 | Стресс-тест (период 2с) с мелкой нагрузкой - 100 раз |
| 6 | Стресс-тест (период 2) с почти номинальной нагрузкой - 100 раз |
| 9 | 53 градуса с нагрузкой 15 ампер на 1 канале |
| 7 | Стресс-тест (период 2) с нагрузкой выше номинальной - 100 раз |
| 8 | Стресс-тест с долгосрочную работой(1 час) |
| 7 | разогрелось до 63 градусов с нагрузкой 15 ампер на 1 канале |
| 9 | Тест на выносливость (период 1 с) - 10 00 раз |
