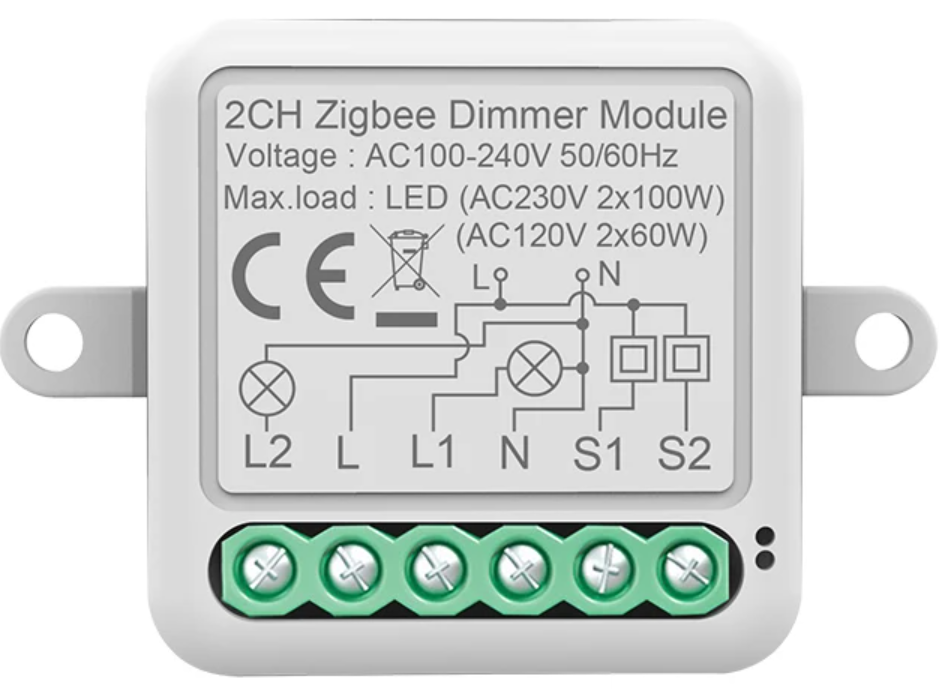

❌Утиль.RSH Zigbee Диммер 2 канальный 220В 2*100Вт led
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Диммер, доступ — публичный
Тип устройстваДиммер
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваRSH
Модель и линейка устройстваRSH-DM01/02
Частота ШИМ(PWM)кГц Ток нагрузки общий 200Вт Ток нагрузки на 1 канал 100Вт
Количество каналов2
Наличие управления по RFнет Наличие управления через проводную кнопку да
Диапазон рабочих температур-10~40℃
Способ монтажав подрозетник/на панель
Наличие нуля—
С нулевой линией—
Габариты39*39*18 мм
Рабочее напряжение100-240В
Артикул устройства и ссылка на сайт производителяaliexpress
Режим сопряжения и сброса—
Поведение при обесточивании—
ЭкосистемаTuya
Степень защитыIP20
Интеграция со SprutZigbee
Роль в Zigbee сети—
Каталог sprut—
Шаблон для sprut—
Где купитьaliexpress
Стоимость в $$11
Номер на складеDVLK0375
Номер коробки22
КрепежТепловизор
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Простота первоначальной настройки устройства |
| 2 | Корректность работы световой индикации |
| 3 | Удобство и функциональность базового ПО контроллеров |
| 4 | Соответствие функционала Sprut.hub функционалу родного ПО |
| 5 | Время восстановления работоспособности после восстановления питания |
| 6 | Тип подключаемого устройства |
| 7 | Плавность диммирования |
| 8 | Наличие плавного пуска нагрузки |
| 9 | Время реагирования на команды |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Стабильность работы устройства в условиях загруженной сети |
| 2 | Стабильность работы при минимальном заявленном напряжении |
| 3 | Стабильность работы при максимальном заявленном напряжении |
| 4 | Стресс-тест (период 2с) с мелкой нагрузкой - 100 раз |
| 5 | Стресс-тест (период 2) с почти номинальной нагрузкой - 100 раз |
| 6 | Стресс-тест (период 2) с нагрузкой выше номинальной - 100 раз |
| 7 | Стресс-тест с долгосрочную работой(1 час) |
| 10 | 100W led*2 разогрело до 64 градусов |
| 8 | Тест на выносливость (период 1 с) - 10 00 раз |
| 9 | Разница подаваемого и выходного напряжения и форма сигнала на канале при 0 % яркости с нагрузкой 2А |
| 10 | Разница подаваемого и выходного напряжения и форма сигнала на канале при 50 % яркости с нагрузкой 2А |
| 11 | Разница подаваемого и выходного напряжения и форма сигнала на канале при 100 % яркости с нагрузкой 2А |
| 12 | Температура устройства после получаса при максимальной паспортной нагрузке |
| 2 | 2* 100 LED |
| 13 | Скрин фронта и пика при включении максимальной паспортной нагрузки |
