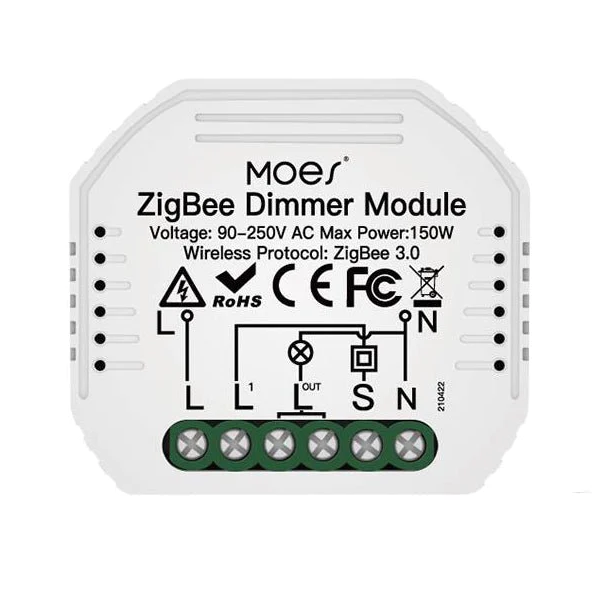

❌Утиль.MOES ZigBee Диммер 1 канальный 220В 150ВТ
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Диммер, доступ — публичный
Тип устройстваДиммер
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваMOES
Модель и линейка устройства
ZM-105-MS Мощность нагрузки общий 150Вт 220В Мощность нагрузки на 1 канал 150Вт 220В
ZM-105-MS Мощность нагрузки общий 150Вт 220В Мощность нагрузки на 1 канал 150Вт 220В
Количество каналов1
Наличие управления по RFнет Наличие управления через проводную кнопку есть
Диапазон рабочих температур10ºC~45ºC
Способ монтажав подрозетник/на панель
Тип подключаемого выключателяТолько выключатель без фиксации!
Наличие нуля—
С нулевой линией—
Габариты52x47x18мм
Рабочее напряжение90-250В
Артикул устройства и ссылка на сайт производителяmoeshouse
Режим сопряжения и сбросаВыполняется с помощью выключателя без фиксации. Необходимо нажать 10 раз на выключатель (не очень быстро), пока диммер не начнет пищать
Поведение при обесточиванииПоследнее состояние
Роль в Zigbee сетиРоутер
ЭкосистемаTuya
Степень защитыIP20
Интеграция со SprutZigbee
Каталог sprutsprut
Шаблон для sprutTS0601_dimmer_TZE200_la2c2u o9.json 10 июля 2024 г., 17:12
Где купитьaliexpress
Стоимость в $$15
Номер на складеDVLK0129
Номер коробки22
КрепежКоробка Тепловизор
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Простота первоначальной настройки устройства |
| 10 | Шаблон есть, после подключения устройство готово к работе |
| 3 | Работа в сценариях через хаб |
| 10 | 4. |
| 5 | Влияние на другие устройства в сети |
| 6 | Скорость реакции на команды из мобильного приложения |
| 8 | 280 мс WEB |
| 7 | Скорость реакции на команды от другого устройства |
| 4 | 460 мс Выключатель |
| 8 | Стабильность подключения устройства к сети |
| 10 | 9. |
| 10 | 10. |
| 10 | Можно выбрать тип подключаемой лампочки (Led, лампа накаливания, галоген), настроить диапазон диммирования, регулировать яркость, настроить таймер. |
| 11 | Удобство и функциональность стороннего ПО контроллеров |
| 12 | Время восстановления работоспособности после восстановления питания |
| 10 | 1-2 секунды |
| 13 | Тип подключаемого устройства |
| 14 | Плавность диммирования |
| 9 | Построить график по 10 точкам. |
| 15 | Стабильность работы при минимальном заявленном напряжении |
| 16 | Стабильность работы при максимальном заявленном напряжении |
| 17 | Наличие плавного пуска нагрузки |
| 18 | Выбор фронт полуволны для срезания при диммировании |
| 19 | Время реагирования на команды |
| 7 | 460 мс Выключатель |
| 20 | Диммирование лампочки 5 раз 1) 15 секунд 2) 1 секунда |
| 10 | 10 |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки |
| 10 | 2. |
| 3 | Стабильность работы устройства в условиях выполнения многократных однотипных команд |
| 10 | 5. |
| 10 | 6. |
| 10 | 7. |
| 10 | 180Вт Led |
| 8 | Стресс-тест с долгосрочную работой(1 час) |
| 5 | В течении первых 15 минут выключился сам 3 раза, при этом температура была 74. |
| 9 | Тест на выносливость (период 1 с) - 1000 раз |

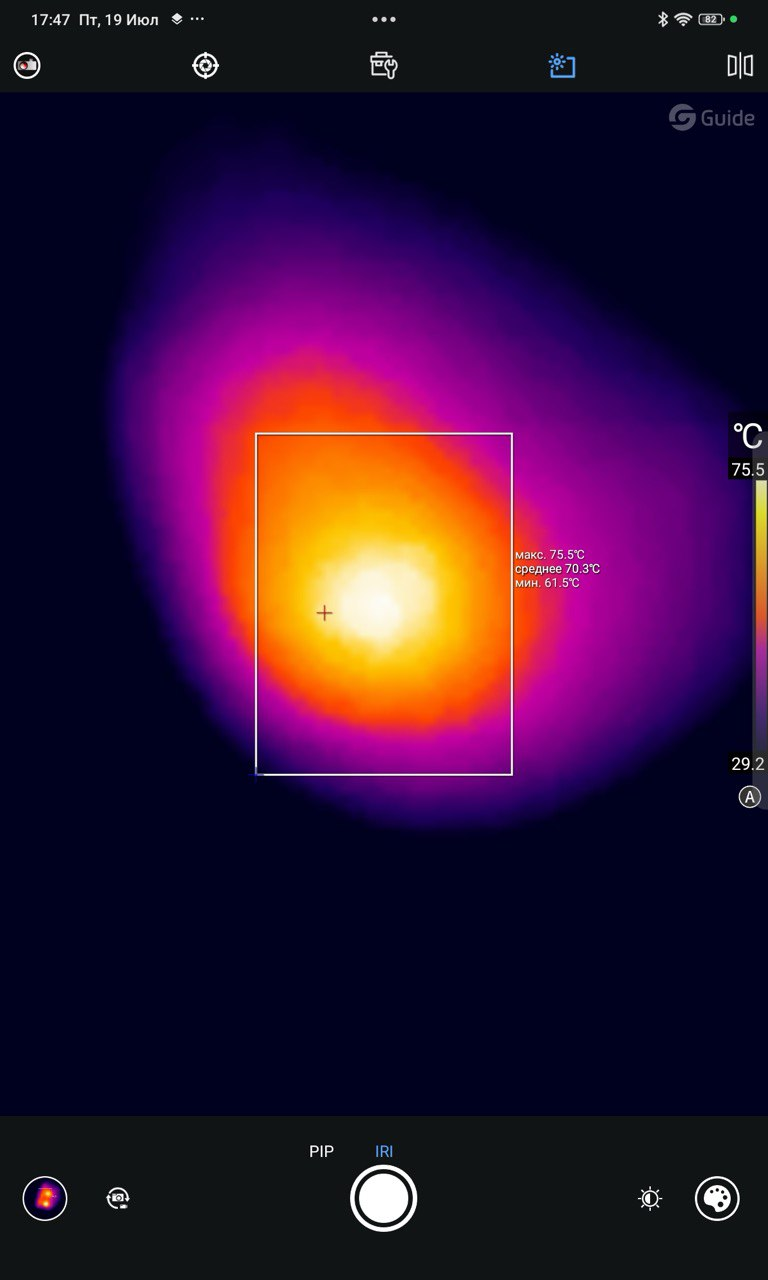

| 5 | сбрасывает яркость периодически сам до14%, при этом температура 75. Не дает возможность перегреться, сначала сбрасывает яркость, а затем выключает при перегреве
|
| 10 | Выходной сигнал а канале при 10 % яркости с нагрузкой 95W |
| 10 | скриншот с осциллографа |
| 11 | Выходной сигнал а канале при 50 % яркости с нагрузкой 95W |
| 10 | скриншот с осциллографа
|
| 12 | Выходной сигнал а канале при 100 % яркости с нагрузкой 95W |
| 9 | скриншот с осциллографа
|

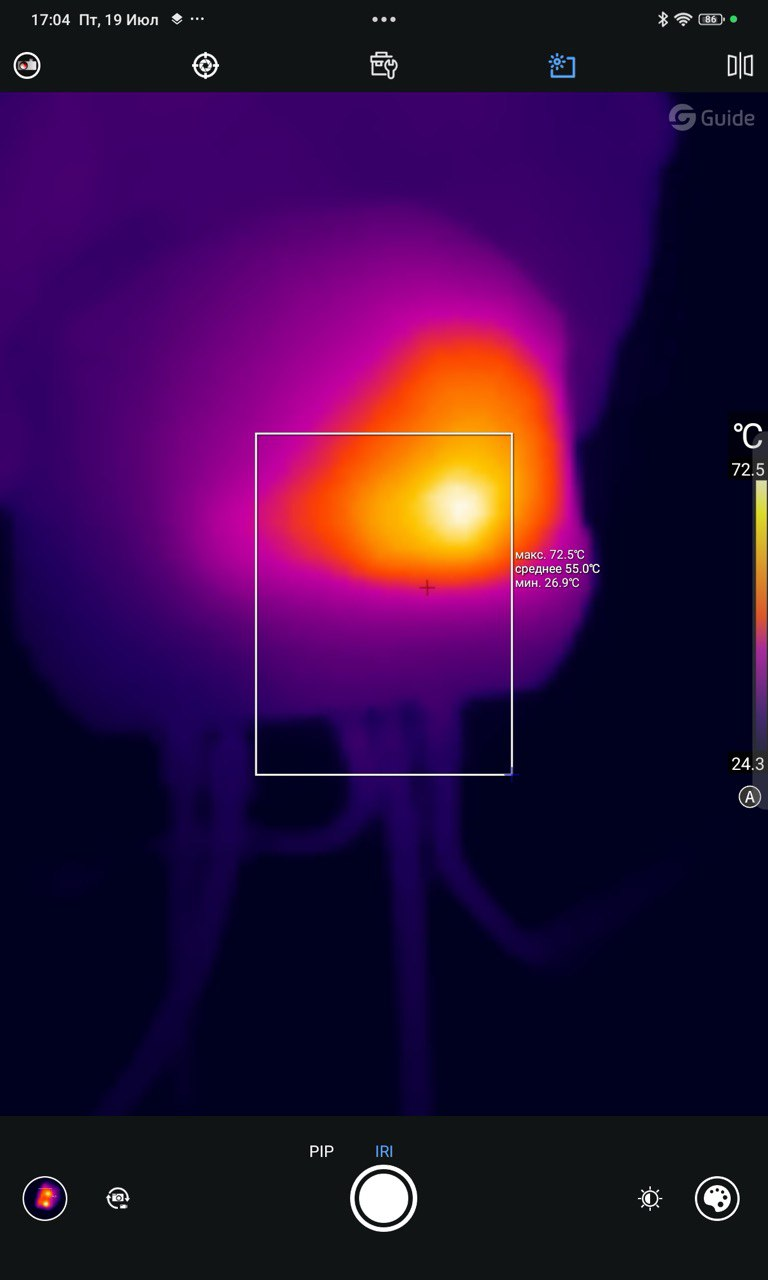

| 13 | Температура устройства после получаса при максимальной паспортной нагрузке |
| 5 | Фото с тепловизора |
Заключение
Диммер не выдерживает заявленную нагрузку и перегревается .оценка 5 . срабатывает датчик перегрева.
