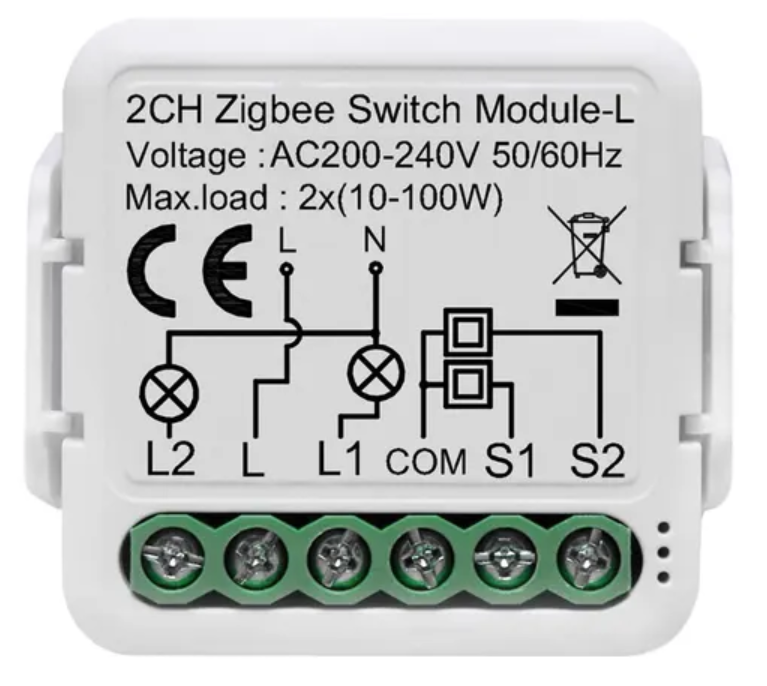

❌Утиль.GIRIER Zigbee Реле без нулевой линии 230В 2*100Вт
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Симисторное реле, доступ — публичный
Тип устройстваСимисторное реле
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваGIRIER
Модель и линейка устройстваZigbee switch module
Способ монтажав подрозетник
Наличие нулянет
Количество каналов реле2
Установка на Din рейкуда
Максимальная нагрузка общая200Вт
Максимальная нагрузка общая LED-
Максимальная нагрузка на канал100Вт
Максимальная нагрузка на канал LED-
Диапазон рабочих температур-10~40°C
Габариты39,2*39,2*18 мм
Рабочее напряжение200-240 В
Тип подключаемого выключателя1. С фиксацией с синхронизацией состояния светильника с положением выключателя 2. С фиксацией с изменением состояния светильника при изменении положения выключателя 3. Без фиксации (импульсный режим)
Тип выключателя в интерфейсе Sprut'aПереключать/тумблер/моментный(возвратный)
Тип связиZigbee
ЭкосистемаTuya
Наличие RF связинет
Степень защитыIP20
Артикул устройства-
Каталог sprutsprut.ai
Шаблон для sprutTS0012_rel ay.json 30 июля 2024 г., 16:25
Интеграция со SprutZigbee
Где купитьaliexpress
Стоимость$10,7
Номер на складеDVLK0361
Номер коробки24
Режим сопряжения и сбросаЗажать кнопку сброса на корпусе на 5 секунд или с помощью проводного выключателя вкл/выкл 5 раз пока не замигает индикатор.
Поведение при обесточиваниивключено/Выключено/ выбирается в интерфейсе
Роль в Zigbee сетиРоутер
Крепеж—
Результаты тестирования
| Шаг | Описание |
|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. |
| 10 | В комплекте инструкция, крепеж на дин-рейку, компенсатор реактивной мощности |
| 2 | Общий вид изделия, качество сборки, качество материалов |
| 10 | 3. |
| 10 | Реальные размеры: 39.26*39.26*18.09мм |
| 4 | Геометрия устройства (ровность граней, ребер и т.д) |
| 10 | 5. |
| 10 | 6. |
| 10 | 7. |
| 10 | 8. |
| 10 | бесшумное |
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Простота первоначальной настройки устройства |
| 10 | 3. |
| 10 | 4. |
| 5 | Влияние на другие устройства в сети |
| 6 | Скорость реакции на команды из мобильного приложения |
| 7 | Скорость реакции на команды от другого устройства |
| 7 | Выключатель 290 мс |
| 8 | Стабильность подключения устройства к сети |
| 10 | 9. |
| 10 | 10. |
| 10 | Можно выбрать тип выключателя, выбрать поведение при обесточивании, настроить таймер |
| 11 | Удобство и функциональность стороннего ПО контроллеров |
| 10 | Полное соответствие |
| 12 | Время восстановления работоспособности после восстановления питания |
| 10 | 1-2сек |
| 13 | Тип подключаемого выключателя |
| 10 | 1. С фиксацией с синхронизацией состояния светильника с положением выключателя |
| 6 | WEB 540 мс |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки |
| 10 | Выдерживает заявленную нагрузку, не греется, команды не пропускает |
| 2 | Стабильность работы устройства в условиях загруженной сети |
| 3 | Стабильность работы устройства в условиях выполнения многократных однотипных команд |
| 10 | Команды не пропускает, работает стабильно |
| 4 | Минимальная рабочая мощность |
| 10 | Работает стабильно при 9.5 Вт LED |
| 5 | Стресс-тест (период 2с) с мелкой нагрузкой - 100 раз |
| 10 | 30w led |
| 6 | Стресс-тест (период 2) с почти номинальной нагрузкой - 100 раз |
| 10 | 100w led |
| 7 | Стресс-тест (период 2) с нагрузкой выше номинальной - 100 раз |
| 5 | 130W led. Отвалилось zigbee управление. Заработало после повторного пейринга. |
| 8 | Стресс-тест с долгосрочную работой(1 час) |
| 10 | разогрев до 50 градусов |
| 9 | Тест на выносливость (период 1 с) - 10 00 раз |
| 10 | 100w led |
| 10 | Минимальное рабочее напряжение |
| 10 | Работает стабильно при заявленных 200В. |
Заключение
Рейтинг 7. Реле соответствует всем заявленным характеристикам, работает с двумя типами выключателей с фиксацией/ без фиксации. Обладает полнофункциональным шаблоном в SH. Однако работает довольно медленно. Если на физическом выключателе одновременно нажимать две клавиши, то срабатывает только один канал. Переключает каналы не одновременно. иногда пропускает команды. Не рекомендуем к использованию.
