❌Утиль.🛑GIRIER Zigbee Реле с нулевой линией 1 канальное 220В 16А
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано

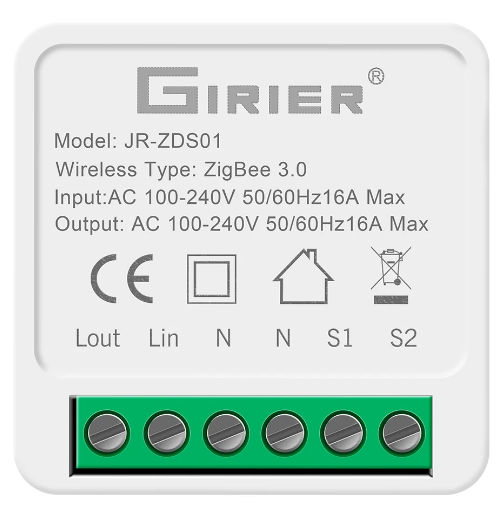

Карточка устройства: тип — Реле, доступ — публичный
Тип устройстваРеле
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваGIRIER
Модель и линейка устройстваJR-ZDS01
Способ монтажав подрозетник
Наличие нуля—
С нулевой линией—
Количество каналов реле1
Установка на Din рейкунет
Максимальная нагрузка общая16А
Максимальная нагрузка общая LED—
Максимальная нагрузка на канал16А
Максимальная нагрузка на канал LED—
Диапазон рабочих температур-10 ~ 40 ℃
Габариты41*41*20mm
Рабочее напряжение100~240В 50/60 Гц
Тип подключаемого выключателя—
Тип выключателя в интерфейсе Sprut'a—
Тип связиZigbee
ЭкосистемаTuya
Наличие RF связинет
Степень защитыIP20
Артикул устройстваJR-ZDS01
Каталог sprutsprut
Шаблон для sprut—
Интеграция со SprutZigbee
Где купитьaliexpress
Стоимость$6,5
Номер на складеDVLK0050
Номер коробки5
Режим сопряжения и сбросаЗажать кнопку на 10-12 секунд или 3 раза вкл/выкл выключатель пока индикатор не начнет мигать
Поведение при обесточивании—
Роль в Zigbee сетироутер
Результаты тестирования
| Шаг | Описание |
|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. |
| 10 | Есть бумажная документация, также есть qr для электронной документации |
| 2 | Общий вид изделия, качество сборки, качество материалов |
| 7 | Качество пластика среднее, видны зазоры устройства |
| 3 | Соответствие размеров устройства паспортным данным |
| 10 | Реальные размеры:41*41*20mm |
| 4 | Геометрия устройства (ровность граней, ребер и т.д) |
| 9 | 5. |
| 10 | 6. |
| 10 | 7. |
| 8 | Шум при работе |
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Простота первоначальной настройки устройства |
| 10 | 3. |
| 10 | 4. |
| 5 | Влияние на другие устройства в сети |
| 6 | Скорость реакции на команды из мобильного приложения |
| 10 | 7. |
| 8 | Стабильность подключения устройства к сети |
| 10 | 9. |
| 10 | Удобство и функциональность базового ПО контроллеров |
| 11 | Удобство и функциональность стороннего ПО контроллеров |
| 12 | Время восстановления работоспособности после восстановления питания |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки |
| 10 | 2. |
| 3 | Стабильность работы устройства в условиях выполнения многократных однотипных команд |
| 10 | 5. |
| 10 | 2000 W (макс темп 42) |
| 6 | Стресс-тест (период 2) с почти номинальной нагрузкой - 100 раз |
| 7 | Стресс-тест (период 2) с нагрузкой выше номинальной - 100 раз |
| 8 | Стресс-тест с долгосрочную работой(1 час) |
| 0 | c нагрузкой 12 ампер устройство разогрелось до 60 градусов около контактов |
| 9 | Тест на выносливость (период 1 с) - 10 00 раз |
Заключение
Устройство греется более 85˚C. Не рекомендуем к использованию.
