✅ GIRIER ZIGBEE Реле с нулевой линией 3 канальное 220В 3*3,3А
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Реле, доступ — публичный
Тип устройстваРеле
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваGirier

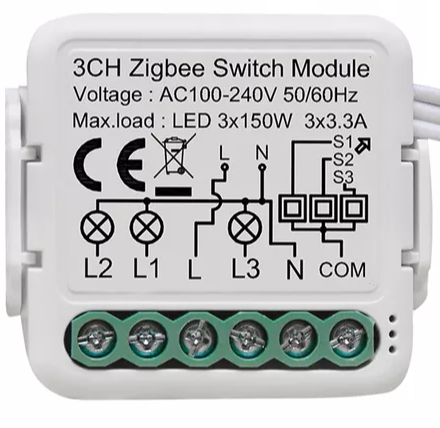

Модель и линейка устройства3CH Zigbee Switch Module
Способ монтажав подрозетник
Наличие нуля—
С нулевой линией—
Количество каналов реле3
Установка на Din рейкуда
Максимальная нагрузка общая3*3.3A
Максимальная нагрузка общая LED450Вт
Максимальная нагрузка на канал3.3A
Максимальная нагрузка на канал LED150Вт
Диапазон рабочих температур-10 ~ 40 ℃
Габариты39,2*39,2*18 мм
Рабочее напряжение100 ~ 240 В
Тип подключаемого выключателя1. С фиксацией с синхронизацией состояния светильника с положением выключателя 2. С фиксацией с изменением состояния светильника при изменении положения выключателя 3. Без фиксации (импульсный режим)
Тип выключателя в интерфейсе Sprut'aПереключать/тумблер/моментный (возвратный) выключатель
Тип связиZigbee
ЭкосистемаTuya
Наличие RF связинет
Степень защитыIP20
Артикул устройства-
Каталог sprutsprut
Шаблон для sprutTS0003_3ch.json ch.json 5 марта 2024 г., 14:12
Интеграция со SprutZigbee
Где купитьaliexpress
Стоимость$14
Номер на складеDVLK0185
Номер коробки25
Режим сопряжения и сбросаЗажать кнопку сброса на 10 секунд/ переключить обычный выключатель 5 раз/ вкл/выкл устройство 5 раз пока индикатор не начнет мигать/
Поведение при обесточиваниивключено/Выключено/ выбирается в интерфейсе
Роль в Zigbee сетиРоутер
Крепеж—
Результаты тестирования
| Шаг | Описание |
|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. |
| 10 | В комплекте инструкция, крепление для дин-рейки |
| 2 | Общий вид изделия, качество сборки, качество материалов |
| 10 | 3. |
| 10 | Реальные размеры: 38.9*38.8*18.0mm |
| 4 | Геометрия устройства (ровность граней, ребер и т.д) |
| 10 | 5. |
| 10 | 6. |
| 7 | Качество изготовления и монтажа электронных компонентов |
| 10 | 8. |
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Простота первоначальной настройки устройства |
| 10 | проверка шаблона, как залетает |
| 3 | Работа в сценариях через хаб |
| 9 | Работает стабильно, но всегда переключает каналы последовательно, а не одновременно (чтобы избежать скачка напряжения), сбился порядок переключения, пропуск команды |
| 4 | Работу через голосовые помощники |
| 10 | 5. |
| 6 | Скорость реакции на команды из мобильного приложения |
| 9 | WEB 210 мс LAN 200 мс |
| 7 | Скорость реакции на команды от другого устройства |
| 8 | Выключатель 210 мс |
| 8 | Стабильность подключения устройства к сети |
| 10 | 9. |
| 10 | 10. |
| 10 | Можно настроить поведение при обесточивании, выбрать тип выключателя, настроить таймер |
| 11 | Соответствие функционалов родного приложения и Sprut'a |
| 10 | Полное соответствие |
| 12 | Время восстановления работоспособности после восстановления питания |
| 10 | 1-2 секунды |
| 13 | Время реагирования на команды |
| 8 | WEB 210 мс LAN 200 мс Выключатель 210 мс |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки |
| 10 | Total 9.9А |
| 2 | Стабильность работы устройства в условиях загруженной сети |
| 3 | Стабильность работы устройства в условиях выполнения многократных однотипных команд |
| 9 | Работает стабильно, но всегда переключает каналы последовательно, а не одновременно (чтобы избежать скачка напряжения), иногда сбивается порядок переключения |
| 5 | Стресс-тест (период 2с) с мелкой нагрузкой - 100 раз |
| 6 | Стресс-тест (период 2) с почти номинальной нагрузкой - 100 раз |
| 7 | Стресс-тест (период 2) с нагрузкой выше номинальной - 100 раз |
| 8 | Стресс-тест с долгосрочную работой(1 час) |
| 10 | 3*3.3А (макс темп 35.8) |
| 9 | Тест на выносливость (период 1 с) - 10 00 раз |
Заключение
Рейтинг 8.5. Реле работает довольно быстро и тихо, выдерживает номинальную мощность и не греется, работает с выключателями с фиксацией и без фиксации. Можно перевести в режим сопряжения через проводной выключатель. Реле переключает каналы последовательно, а не одновременно. При выполнении многократных однотипных команд может сбивать темп переключения. Рекомендуем к использованию.
