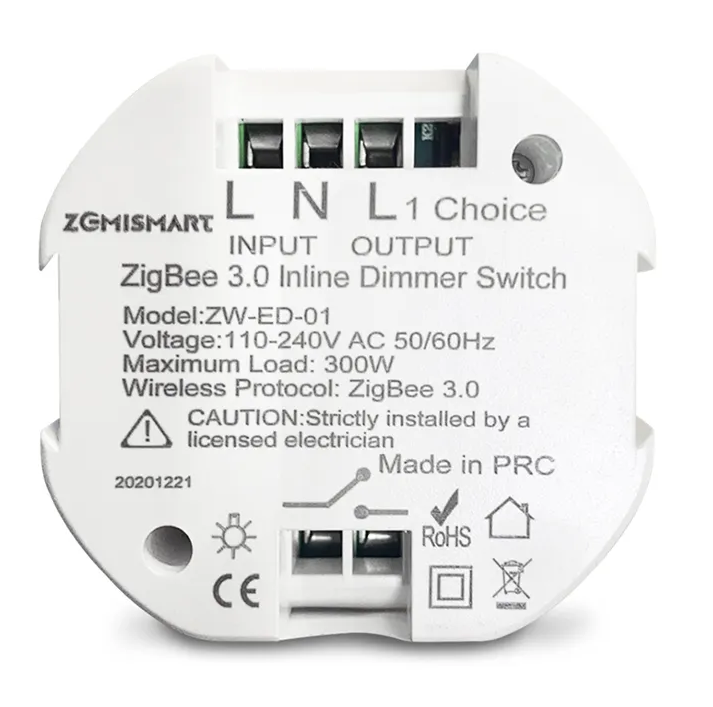

✅Zemismart Zigbee 1 канальный Диммер 220В 300Вт
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Диммер, доступ — публичный
Тип устройстваДиммер
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваZemismart
Модель и линейка устройстваZW-ED-01
Максимальная общая нагрузка 300Вт Максимальная нагрузка на 1 канал 300Вт Минимальная нагрузка на 1 канал -
Максимальная общая нагрузка 300Вт Максимальная нагрузка на 1 канал 300Вт Минимальная нагрузка на 1 канал -
Количество каналов1
Наличие управления по RFнет Наличие и тип управления через проводную кнопку да Диапазон рабочих температур и влажности
-20 - 45
-20 - 45
Способ монтажав подрозетник/на панель
Наличие нуля—
С нулевой линиейПоведение и потребление в случае отсутствия N - как влияет и ведёт себя с диммируемыми LED лампочками минимальной паспортной мощности - Габариты паспортные 49*47*23 мм
Рабочее напряжение100-240В 50-60Гц
Артикул устройства и ссылка на сайт производителя[file:///C:/Users/User/Downloads/https___www_zemismart_com_products_zw-ed-01_print_pdf=1.pdf zemismart]
Режим сопряжения и сбросаЗажать кнопку включения на 10 секунд
Поведение при обесточиванииПоследнее состояние
Роль в Zigbee сетимаршрутизатор
ЭкосистемаZemismart
Степень защиты-
Интеграция со SprutZigbee
Каталог sprut-
Шаблон для sprutFNB56-ZSC01LX1 .2.json 10 июля 2024 г., 19:09
Где купить
aliexpress
aliexpress
Стоимость в $$23
Номер на складеDVLK0160
Номер коробки22
КрепежКоробка Тепловизор
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Простота первоначальной настройки устройства |
| 10 | 2. |
| 3 | Стабильность подключения устройства к сети |
| 10 | 4. |
| 10 | 5. |
| 10 | Можно регулировать яркость, устанавливать минимальный уровень яркости, выбирать тип лампочки, вкл/выкл и настраивать таймер |
| 6 | Удобство и функциональность стороннего ПО контроллеров |
| 5 | Нельзя выбрать тип подключаемой лампочки, нельзя настроить диапазон диммирования |
| 7 | Время восстановления работоспособности после восстановления питания |
| 10 | 1-2сек |
| 8 | Тип подключаемого устройства |
| 9 | Плавность диммирования |
| 9 | Построить график по 10 точкам.
|
| 10 | Стабильность работы при минимальном заявленном напряжении |
| 10 | 11. |
| 10 | 12. |
| 13 | Скорость диммирования 0-100 |
| 10 | 0-100% примерно за 0.5 секунды |
| 14 | Шаг диммирования в % |
| 10 | 1% |
| 15 | Возможность задать в настройках скорость диммирования |
| 16 | Выбор фронт полуволны для срезания при диммировании (для диммеров работающих на переменном напряжении) |
| 17 | Время реагирования на команды |
| 9 | 140 мс WEB |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки |
| 10 | 2. |
| 10 | с 1 лампой feron lb-65 120Вт и 1 лампой feron lb-130 30Вт (150Вт) |
| 3 | Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую лампу - медленный (0-100 за 15 сек) , по 5 раз |
| 10 | Диммирует плавно, все отлично Navigator N0322 10 Вт |
| 4 | Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую лампу - быстрый (0-100 за 1 сек) 5 раз |
| 8 | Есть небольшие скачки при повышении и понижении яркости, заметен обрыв плавного диммирования |
| 5 | Стабильность работы устройства в условиях загруженной сети |
| 10 | 6. |
| 8 | Устройство периодически пропускает команды, если не успевает их отработать. |
| 7 | Стресс-тест (период 2с) с нагрузкой 75% от номинальной резистивной - 100 раз |
| 10 | с 2 лампами накаливания Navigator 95Вт |
| 8 | Стресс-тест (период 2) с номинальной резистивной нагрузкой - 100 раз |
| 10 | с 3 лампами накаливания Navigator 95Вт |
| 9 | Стресс-тест (период 2) с резистивной нагрузкой выше номинальной на 15% - 100 раз |
| 10 | с 4 лампами накаливания Navigator 95Вт |
| 10 | Стресс-тест (период 2с) с нагрузкой 75% LED - 100 раз |
| 10 | с 2 лампами feron lb-130 30Вт (60Вт) |
| 11 | Стресс-тест (период 2) с 100% LED нагрузкой - 100 раз |
| 10 | с 1 лампой feron lb-65 120Вт (120Вт) |
| 12 | Стресс-тест (период 2c ) с LED нагрузкой 120% - 100 раз |
| 10 | с 1 лампой feron lb-65 120Вт и 2 лампами feron lb-130 30Вт (180Вт) |

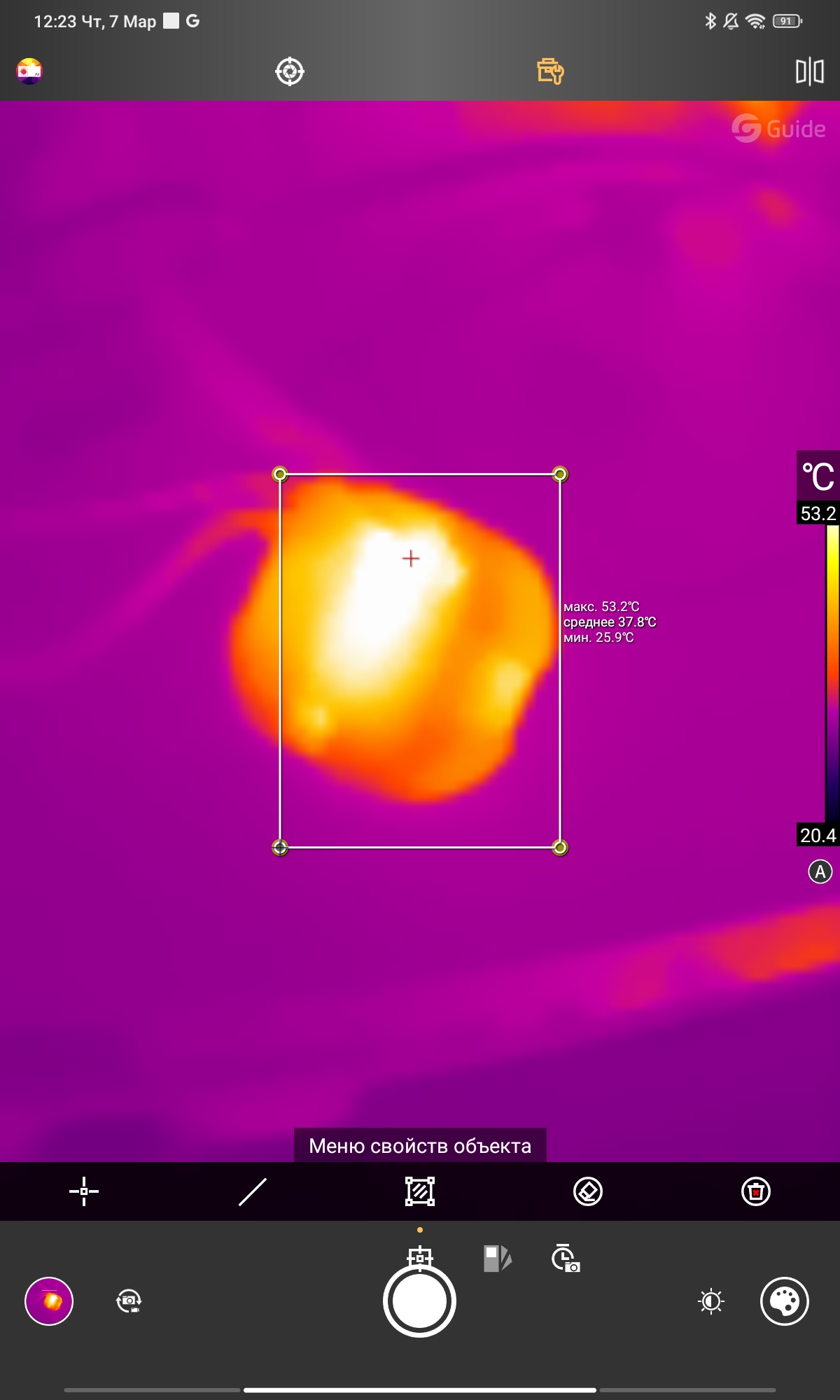

| 13 | Стресс-тест с долгосрочную работой(1 час) |
| 10 | разогрев до 53 градусов при нагрузке 285 ватт |
| 14 | Тест на выносливость (период 1 с) - 10 00 раз |
| 10 | 15. |
| 7 | Работает с: |
| 16 | Выходной сигнал а канале при 10 % яркости с нагрузкой 95W |
| 10 | скриншот с осциллографа |
| 17 | Выходной сигнал а канале при 50 % яркости с нагрузкой 95W |
| 10 | скриншот с осциллографа
|
| 18 | Выходной сигнал а канале при 100 % яркости с нагрузкой 95W |
| 10 | скриншот с осциллографа |
| 19 | Температура устройства после получаса при максимальной паспортной нагрузке |
| 20 | Замер пропускаемого тока (с указанием в mA) в выключенном состоянии ( Для устройств без 0 линии) |
Заключение
Рейтинг для использования с резистивной нагрузкой - 9, с LED - 8. Диммер линейно диммирует, держит заявленную нагрузку хорошо, не перегревается, быстро реагирует на команды (от подачи команды до начала изменения яркости), и быстро диммирует (0-100% за 0.5 секунд). Может пропускать команды, если они подаются слишком быстро. При использовании тестовых лампочек у многих было выявлено мерцание на малом уровне яркости, лампочки начинают светиться в среднем начиная с уровня яркости 10-15%.
