✅ZEMISMART ZIGBEE Реле 2 канальное в подрозетник с нулевой линией 230В 2*600Вт
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано

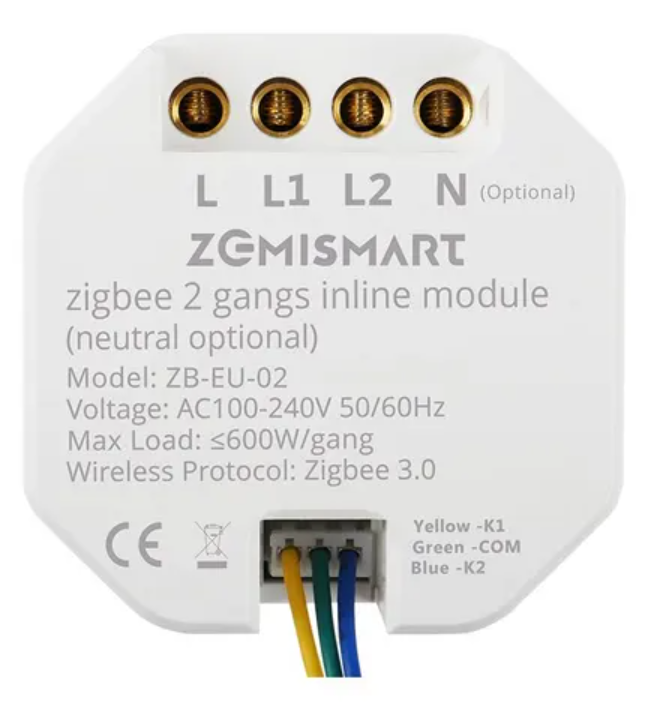

Карточка устройства: тип — Реле, доступ — публичный
Тип устройстваРеле
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваZemismart
Модель и линейка устройстваZB-EU-02
Способ монтажав подрозетник
Наличие нуляС нулевой линией (опционально)
Количество каналов реле2
Установка на Din рейкуда
Максимальная нагрузка общая1200Вт
Максимальная нагрузка общая LED300Вт
Максимальная нагрузка на канал600Вт
Максимальная нагрузка на канал LED150Вт
Диапазон рабочих температур-30-45˚C
Габариты50*50*25 мм Реальные размеры: 48.35*47.8*24.56mm
Рабочее напряжение100 - 240В~50-60Гц
Тип подключаемого выключателяС фиксацией/ без фиксации. Реле автоматически понимает тип выключателя. (Автовыбор работает плохо, выключатель без фиксации работает только при очень быстром и четком нажатии, выключатель с фиксацией работает корректно)
Тип выключателя в интерфейсе Sprut'aнет выбора
Тип связиZigbee
ЭкосистемаTuya
Наличие RF связинет
Степень защитыIP20
Артикул устройстваzemismart
Каталог sprutsprut.ai
Шаблон для sprutTS0012_relay_TZ3000_axmpdjjk.json jk.json 22 марта 2024 г., 15:11
Интеграция со SprutZigbee
Где купитьaliexpress
Стоимость$20
Номер на складеDVLK0176
Номер коробки24
Режим сопряжения и сбросаНажать кнопку номер 2 и удерживать в течении 10 секунд до мигания светодиода
Поведение при обесточиванииПоследнее состояние/Всегда включено/Всегда выключено
Роль в Zigbee сети—
Конечное устройство—
КрепежКоробка Тепловизор
Результаты тестирования
| Шаг | Описание |
|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. |
| 10 | В комплекте инструкция, крепление для дин рейки и два шурупа |
| 2 | Общий вид изделия, качество сборки, качество материалов |
| 8 | Есть небольшой люфт, также устройство очень легко открыть |
| 3 | Соответствие размеров устройства паспортным данным |
| 9 | Реальные размеры: 48.35*47.8*24.56mm |
| 4 | Геометрия устройства (ровность граней, ребер и т.д) |
| 9 | На стыках есть небольшие шероховатости |
| 5 | Соответствие и количество заявленных интерфейсов паспортным значениям |
| 10 | 6. |
| 10 | 7. |
| 9 | плохо отмыт флюс |
| 8 | Шум при работе |
| 6 | громко переключает |
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Простота первоначальной настройки устройства |
| 5 | Шаблона не было. Необходимо было взять шаблон от другого реле |
| 3 | Работа в сценариях через хаб |
| 10 | 4. |
| 10 | 5. |
| 6 | Скорость реакции на команды из мобильного приложения |
| 7 | Скорость реакции на команды от другого устройства |
| 8 | 270 мс Выключатель |
| 8 | Стабильность подключения устройства к сети |
| 10 | 9. |
| 10 | 10. |
| 10 | Можно настроить таймер, настроить работу световой индикации, настроить поведение при обесточивании |
| 11 | Соответствие функционала Sprut.hub функционалу родного ПО |
| 10 | Полное соответствие |
| 12 | Время восстановления работоспособности после восстановления питания |
| 10 | 1-2 секунды |
| 9 | 110 мс LAN |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки |
| 10 | Работает стабильно, не греется |
| 2 | Стабильность работы устройства в условиях загруженной сети |
| 3 | Стабильность работы устройства в условиях выполнения многократных однотипных команд |
| 8 | Иногда сбивает переключения, иногда переключает не одновременно |
| 4 | Минимальная рабочая мощность |
| 5 | Стресс-тест (период 2с) с мелкой нагрузкой - 100 раз |
| 10 | 2*285W (макс температура 26˚C ) |
| 6 | Стресс-тест (период 2) с номинальной нагрузкой - 100 раз |
| 8 | 2*150W сбивает переключения, иногда переключает не одновременно |
| 7 | Стресс-тест (период 2) с нагрузкой выше номинальной - 100 раз |
| 8 | 2*180Вт LED сбивает переключения, иногда переключает не одновременно |
| 8 | Стресс-тест с долгосрочную работой(1 час) |
| 10 | 2*570Вт (макс температура 29.4˚C ) |
| 9 | Тест на выносливость (период 1 с) - 10 00 раз |
| 8 | 2*150W сбивает переключения, иногда переключает не одновременно |
Заключение
Рейтинг 8. Реле работает быстро, выдерживает номинальную мощность и не греется, работает с выключателями с фиксацией и без фиксации. Однако автовыбор работает плохо, выключатель без фиксации работает только при очень быстром и четком нажатии, выключатель с фиксацией работает корректно. Также реле громко переключается, иногда сбивает переключения и переключает не одновременно. Нельзя перевести в режим сопряжения без прямого доступа к устройству. Рекомендуем к использованию.
