✅Tuya Zigbee Диммер 1 канальный 220В 1,5А
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано

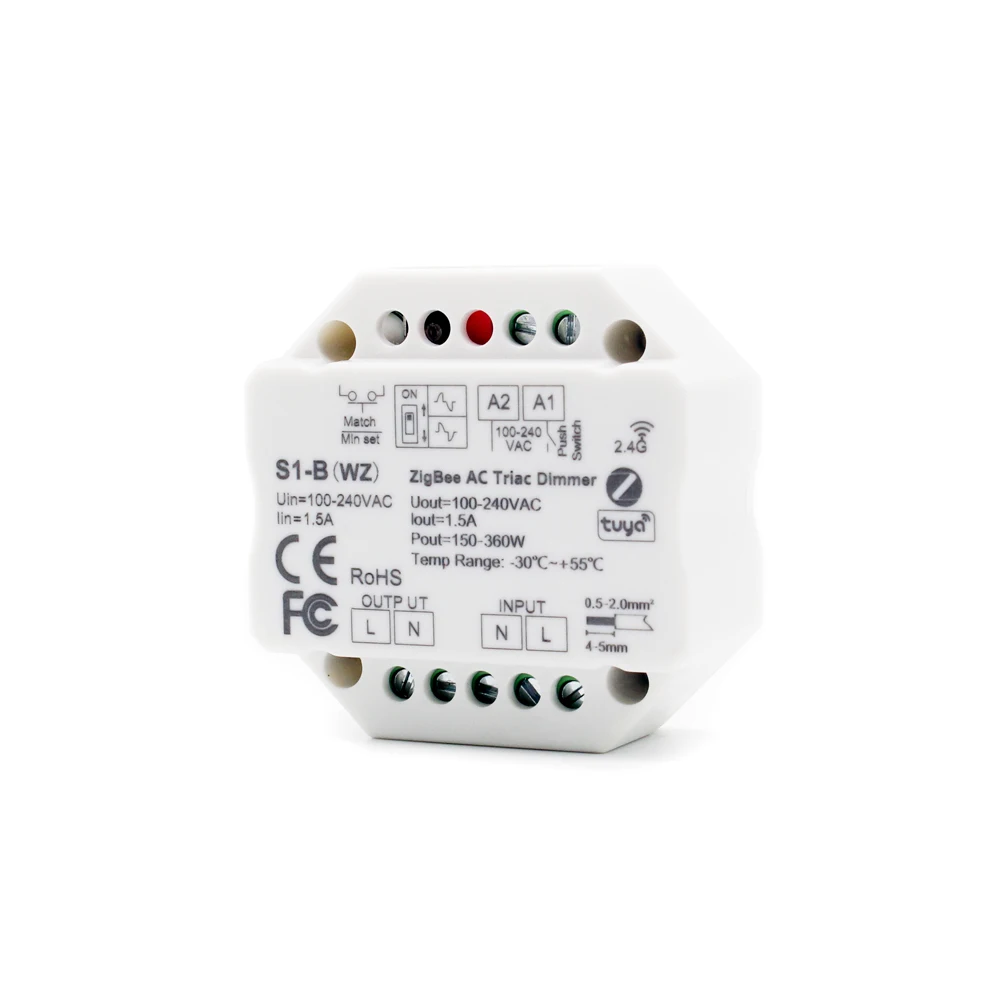

Карточка устройства: тип — Диммер, доступ — публичный
Тип устройстваДиммер
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваMJJC
Модель и линейка устройстваS1-B-WZ
Ток нагрузки общий 1,5А Ток нагрузки на 1 канал 1,5А
Ток нагрузки общий 1,5А Ток нагрузки на 1 канал 1,5А
Количество каналов1
Наличие управления по RFнет Наличие управления через проводную кнопку да Диапазон рабочих температур
от -30 до +55
от -30 до +55
Способ монтажав подрозетник/на панель
Наличие нуля—
С нулевой линией—
Габариты52х52х26
Рабочее напряжение100-240В AC
Артикул устройства и ссылка на сайт производителя
Режим сопряжения и сбросаЗажать кнопку match/set на 5 секунд
Поведение при обесточиванииПоследнее состояние
Роль в Zigbee сетиРоутер
Экосистемаtuya
Степень защитыIP20
Интеграция со SprutZigbee
Каталог sprut—
Шаблон для sprutTS0501B_TZB210_rkgngb 5o.json 12 июл. 2024 г., 11:24
Где купитьaliexpress
Стоимость в $$17
Номер на складеDVLK0250
Номер коробки22
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Простота первоначальной настройки устройства |
| 10 | 3. |
| 10 | 4. |
| 10 | 5. |
| 6 | Скорость реакции на команды из мобильного приложения |
| 7 | 6 |
| 7 | Скорость реакции на команды от другого устройства |
| 7 | 6 |
| 8 | Стабильность подключения устройства к сети |
| 10 | 9. |
| 10 | 10. |
| 10 | 11. |
| 10 | 12. |
| 13 | Тип подключаемого устройства |
| 14 | Плавность диммирования |
| 9 | Построить график по 10 точкам.
|
| 15 | Стабильность работы при минимальном заявленном напряжении |
| 16 | Стабильность работы при максимальном заявленном напряжении |
| 17 | Наличие плавного пуска нагрузки |
| 18 | Выбор фронт полуволны для срезания при диммировании |
| 19 | Время реагирования на команды |
| 7 | 5 |
| 20 | Диммирование лампочки 5 раз 1) 15 секунд 2) 1 секунда |
| 10 | 10 |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки |
| 10 | 2. |
| 10 | 3. |
| 10 | 5. |
| 10 | с лампой feron lb-65 120Вт |
| 6 | Стресс-тест (период 2) с почти номинальной нагрузкой - 100 раз |
| 10 | с 2 лампами feron lb-65 120Вт |
| 7 | Стресс-тест (период 2) с нагрузкой выше номинальной - 100 раз |
| 10 | с 2 лампами feron lb-65 120Вт |
| 8 | Стресс-тест с долгосрочную работой(1 час) |

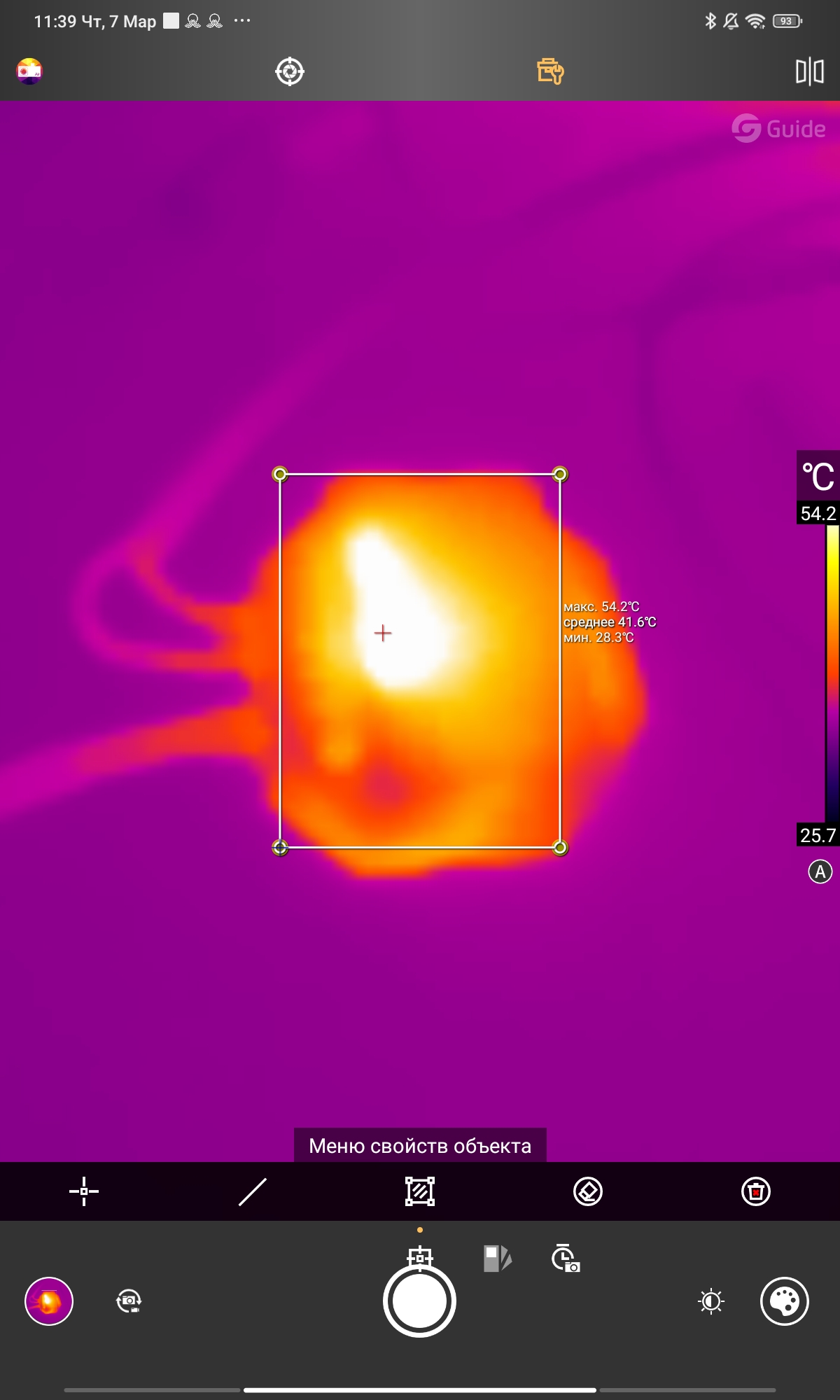

| 10 | разогрев до 54 градусов при нагрузке 1.2 ампера |
| 9 | Тест на выносливость (период 2 с) - 10 00 раз |
| 10 | с 3 лампами feron lb-65 120Вт (360Вт) |
| 10 | Выходной сигнал а канале при 10 % яркости с нагрузкой 95W |
| 11 | Выходной сигнал а канале при 50 % яркости с нагрузкой 95W |
| 12 | Выходной сигнал а канале при 100 % яркости с нагрузкой 95W |
| 13 | Температура устройства после получаса при максимальной паспортной нагрузке |
Заключение
Диммер линейно диммирует, держит заявленную нагрузку хорошо,реагирует на команды со средней скоростью, не греется выше 50. оценка 7.
