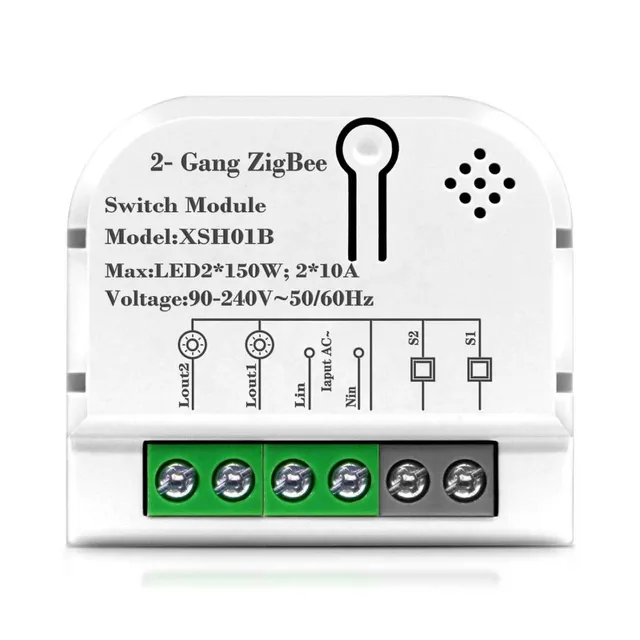

✅Sinshin zigbee Реле 2 канальное 220В 2*10А
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Реле, доступ — публичный
Тип устройстваРеле
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваSinshin
Модель и линейка устройстваXSH01B
Способ монтажав подрозетник
Наличие нуля—
С нулевой линией—
Количество каналов реле2
Установка на Din рейкуда
Максимальная нагрузка общая20А
Максимальная нагрузка общая LED300Вт
Максимальная нагрузка на канал10А
Максимальная нагрузка на канал LED150Вт
Диапазон рабочих температур-10 ℃-+ 40 ℃
Габариты44,88*40,63*21,6 мм
Рабочее напряжение90-240В 50-60Гц
Тип подключаемого выключателя1. С фиксацией с синхронизацией состояния светильника с положением выключателя 2. С фиксацией с изменением состояния светильника при изменении положения выключателя 3. Без фиксации (импульсный режим)
Тип выключателя в интерфейсе Sprut'aне выбирается
Тип связиZigbee
ЭкосистемаTuya
Наличие RF связинет
Степень защитыIP20
Артикул устройства—
Каталог sprutsprut
Шаблон для sprutTS0002_relay_TZ3000_ubsjmwlj.json lj.json 15 марта 2024 г., 16:54
Интеграция со SprutZigbee
Где купитьaliexpress
Стоимость$10
Номер на складеDVLK0168
Номер коробки24
Режим сопряжения и сбросаЗажать кнопку на реле на 5 секунд/ вкл/выкл проводной выключатель 6 раз пока не замигает индикатор
Поведение при обесточиванииВсегда выключено/ всегда включено/ последнее состояние (выбирается в спрут)
Роль в Zigbee сетиРоутер
Результаты тестирования
| Шаг | Описание |
|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. |
| 10 | В комплекте документация |
| 2 | Общий вид изделия, качество сборки, качество материалов |
| 10 | 3. |
| 10 | Реальные размеры: 44,88*40,63*21,6 мм |
| 4 | Геометрия устройства (ровность граней, ребер и т.д) |
| 10 | 5. |
| 10 | 6. |
| 10 | 7. |
| 10 | 8. |
| 8 | Немного громко переключает |
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Простота первоначальной настройки устройства |
| 10 | Шаблон есть, устройство при подключении сразу готово к работе |
| 3 | Работа в сценариях через хаб |
| 10 | 4. |
| 10 | 5. |
| 6 | Скорость реакции на команды из мобильного приложения |
| 7 | Скорость реакции на команды от другого устройства |
| 8 | Стабильность подключения устройства к сети |
| 10 | 9. |
| 10 | 10. |
| 10 | Можно выбрать тип выключателя, поведение при обесточивании, настроить таймер |
| 11 | Удобство и функциональность стороннего ПО контроллеров |
| 12 | Время восстановления работоспособности после восстановления питания |
| 10 | 1-2 секунды |
| 13 | Время реагирования на команды |
| 10 | WEB 110 мс |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки |
| 9 | Работает стабильно, но греется |
| 2 | Стабильность работы устройства в условиях загруженной сети |
| 3 | Стабильность работы устройства в условиях выполнения многократных однотипных команд |
| 10 | Работает стабильно, команды не пропускает |
| 5 | Стресс-тест (период 2с) с мелкой нагрузкой - 100 раз |
| 10 | 2*120Вт Led |
| 6 | Стресс-тест (период 2) с почти номинальной нагрузкой - 100 раз |
| 10 | 2*150Вт Led |
| 7 | Стресс-тест (период 2) с нагрузкой выше номинальной - 100 раз |
| 10 | 2*180Вт Led |
| 8 | Стресс-тест с долгосрочную работой(1 час) |
| 8 | при нагрузке 13 ампер (6.5 на канал) нагрелось до 60 градусов |
| 9 | Тест на выносливость (период 1 с) - 10 00 раз |
| 10 | 2*150Вт Led |
Заключение
Рейтинг 9. Реле работает стабильно, но греется. Реле работает очень быстро, достаточно тихо. Работает с выключателями с фиксацией и без фиксации, однако нельзя выбрать тип в Sprut. Можно перевести в режим сопряжения через проводной выключатель. Рекомендуем к использованию.
