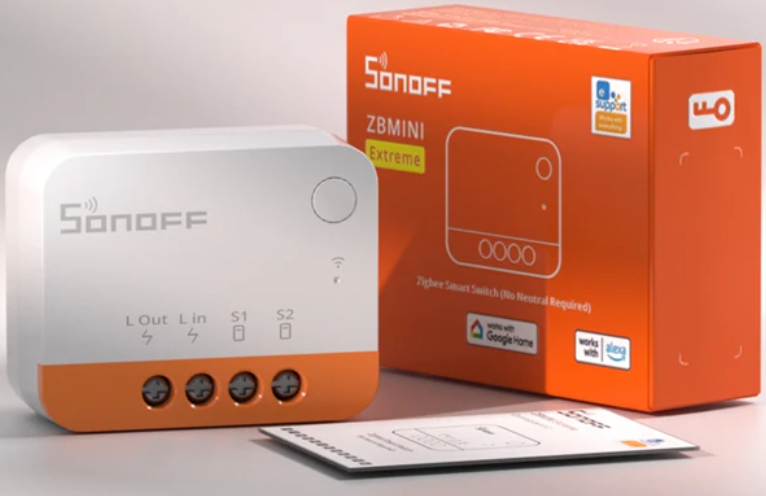

✅SONOFF ZIGBEE Реле одноканальное в подрозетник 230В 6А
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Реле, доступ — публичный
Тип устройстваРеле
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваSONOFF
Модель и линейка устройстваZBMINI L2
Способ монтажав подрозетник
Наличие нуляБез нулевой линией
Количество каналов реле1
Установка на Din рейкунет
Максимальная нагрузка общая6А
Максимальная нагрузка общая LEDне указано
Максимальная нагрузка на канал6А
Максимальная нагрузка на канал LEDне указано
Диапазон рабочих температур-10℃~40℃
Габариты39.5*32*18.4mm
Рабочее напряжение100 - 240В~50-60Гц
Тип подключаемого выключателяКулисный и кнопочный выключатель, по умолчанию реле настроено на кулисный. Для переключения типа выключателя нужно нажать на кнопку 3 раза, ппока индикатор не мигнет быстро 3 раза.
Тип выключателя в интерфейсе Sprut'aнет выбора для переключения типа выключателя 3 раза нажать на выключатель, до мигания световой индикации зеленым(также 3 раза)
Тип связиZigbee
ЭкосистемаSonoff
Наличие RF связинет
Степень защитыIP20
Артикул устройстване указано
Каталог sprutsprut
Шаблон для sprutZBMINIL2.json L2.json 5 марта 2024 г., 18:12
Интеграция со SprutZigbee
Где купитьaliexpress
Стоимость$14
Номер на складеDVLK0010
Номер коробки5
Режим сопряжения и сбросаДля перевода устройства в режим спаривания или сброса достаточно зажать и подержать кнопку включения на 5 сек.
Поведение при обесточиваниивключено/Выключено/ выбирается в интерфейсе
Роль в Zigbee сети—
Конечное устройство—
Результаты тестирования Оценки приводятся по шкале от 1 до 10:
| Шаг | Описание |
|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. |
| 10 | 2 |
| 9 | 3. |
| 10 | реальные размера 39*32*18,4 мм |
| 4 | Геометрия устройства (ровность граней, ребер и т.д) |
| 10 | 5. |
| 10 | 6. |
| 10 | 7. |
| 8 | не отмыт флюс, не качественная реализация силовой части |
| 8 | Шум при работе |
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Простота первоначальной настройки устройства |
| 10 | Полный шаблон есть, подключается быстро. |
| 3 | Работа в сценариях через хаб |
| 8 | 4. |
| 10 | |
| 5 | Влияние на другие устройства в сети |
| 10 | 6. |
| 10 | 7. |
| 10 | 8. |
| 10 | 9. |
| 10 | 10. |
| 10 | Можно вкл/выкл, настроить таймер, настроить расписание |
| 11 | Удобство и функциональность стороннего ПО контроллеров |
| 10 | Полное соответсвие |
| 12 | Время восстановления работоспособности после восстановления питания |
| 10 | 1-2 секунды |
| 13 | Время реагирования на команды |
| 9 | 200мс WEB 230 мс LAN |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки |
| 2 | Стабильность работы устройства в условиях загруженной сети |
| 3 | Стабильность работы устройства в условиях выполнения многократных однотипных команд |
| 9 | Через спрут иногда попускает команды при долгом тестировании |
| 4 | Минимальная рабочая мощность |
| 5 | Стресс-тест (период 2с) с мелкой нагрузкой - 100 раз |
| 10 | 285W (макс температура 27..7) |
| 6 | Стресс-тест (период 2) с почти номинальной нагрузкой - 100 раз |
| 9 | 1285 W (макс темп 31.5) |
| 7 | Стресс-тест (период 2) с нагрузкой выше номинальной - 100 раз |
| 10 | 1665W - 6.4А (макс темп 32.9 ) |
| 8 | Стресс-тест с долгосрочную работой(1 час) |
| 10 | 6.7А (макс темп 29.2) |
| 9 | Тест на выносливость (период 1 с) - 10 00 раз |
| 9 | 1475W - 6А(макс темп 38.3) |
Заключение
Реле работает быстро, выдерживает заявленную номинальную мощность. Рекомендуем к использованию.
