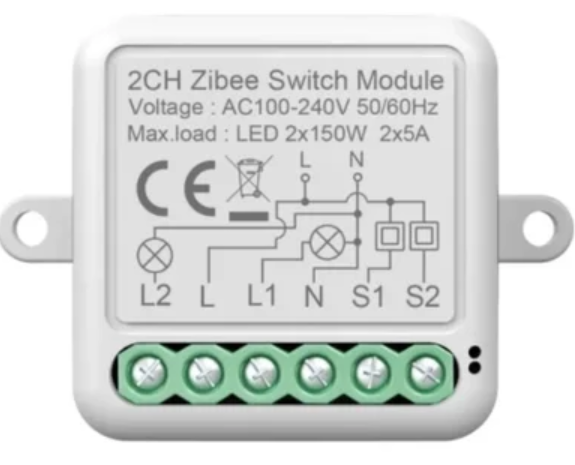

✅RSH Zigbee Реле 2 канальное в подрозетник с нулевой линией 220В 2*5А
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Реле, доступ — публичный
Тип устройстваРеле
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваRSH
Модель и линейка устройстваRSH-SB01
Способ монтажав подрозетник
Наличие нуляесть
Количество каналов реле2
Установка на Din рейкунет
Максимальная нагрузка общая10А
Максимальная нагрузка общая LED300Вт
Максимальная нагрузка на канал5А
Максимальная нагрузка на канал LED150Вт
Диапазон рабочих температур-10~40℃
Габариты39*39*18 мм
Рабочее напряжение100-240В
Тип подключаемого выключателя1. С фиксацией с синхронизацией состояния светильника с положением выключателя 2. С фиксацией с изменением состояния светильника при изменении положения выключателя 3. Без фиксации (импульсный режим)
Тип выключателя в интерфейсе Sprut'aПереключать/тумблер/моментный(возвратный)
Тип связиZigbee
ЭкосистемаTuya
Наличие RF связинет
Степень защитыIP20
Артикул устройстваaliexpress
Каталог sprut-
Шаблон для sprutШаблон разработан командой Develika.Tech TS0002_Switch_TZ3000_zbfya6 h0.json 31 июля 2024 г., 14:52
Интеграция со SprutZigbee
Где купитьaliexpress
Стоимость$20
Номер на складеDVLK0376
Номер коробки24
Режим сопряжения и сбросаЗажать кнопку на устройстве на 5 секунд или вкл/выкл проводной выключатель 6 раз пока не замигает светодиод на устройстве
Поведение при обесточиванииВключено/Выключено/последнее состояние выбирается в интерфейсе
Роль в Zigbee сетиРоутер
Результаты тестирования
| Шаг | Описание |
|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. |
| 10 | В комплекте инструкция |
| 2 | Общий вид изделия, качество сборки, качество материалов |
| 10 | 3. |
| 9 | Реальные размеры: 39.39*39.47*18.40 мм |
| 4 | Геометрия устройства (ровность граней, ребер и т.д) |
| 10 | 5. |
| 10 | 6. |
| 9 | Переключает каналы не одновременно, а последовательно |
| 7 | Качество изготовления и монтажа электронных компонентов |
| 8 | Присутствуют загрязнения на плате |
| 8 | Шум при работе |
| 2 | Издает шум во включенном состоянии |
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Простота первоначальной настройки устройства |
| 0 | Нет шаблона для SH, необходимо было написать его. С шаблоном после подключения устройство готово к работе. |
| 3 | Работа в сценариях через хаб |
| 10 | 4. |
| 5 | Влияние на другие устройства в сети |
| 6 | Скорость реакции на команды из мобильного приложения |
| 7 | Скорость реакции на команды от другого устройства |
| 8 | Выключатель 240 мс |
| 8 | Стабильность подключения устройства к сети |
| 10 | 9. |
| 10 | Удобство и функциональность базового ПО контроллеров |
| 10 | Можно настроить поведение при обесточивании, выбрать тип выключателя, настроить таймер и расписание |
| 11 | Удобство и функциональность стороннего ПО контроллеров |
| 10 | Шаблон для SH написан с полным повторением всего функционала родного приложения |
| 12 | Время восстановления работоспособности после восстановления питания |
| 10 | 1-2сек |
| 13 | Тип подключаемого выключателя |
| 10 | 1. С фиксацией с синхронизацией состояния светильника с положением выключателя |
| 9 | WEB 150 мс |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки |
| 10 | Заявленную мощность выдерживает. |
| 2 | Стабильность работы устройства в условиях загруженной сети |
| 3 | Стабильность работы устройства в условиях выполнения многократных однотипных команд |
| 10 | Работает стабильно, команды не пропускает |
| 5 | Стресс-тест (период 2с) с мелкой нагрузкой - 100 раз |
| 10 | 2*30Вт LED |
| 6 | Стресс-тест (период 2) с почти номинальной нагрузкой - 100 раз |
| 10 | 2*100 Вт LED |
| 7 | Стресс-тест (период 2) с нагрузкой выше номинальной - 100 раз |
| 10 | 2*130Вт LED |
| 8 | Стресс-тест с долгосрочную работой(1 час) |
| 10 | 2*4.9А |
| 9 | Тест на выносливость (период 1 с) - 10 00 раз |
| 10 | 2*100Вт LED |
| 10 | Минимальное рабочее напряжение |
| 10 | Работает стабильно при минимально заявленном напряжении в 100В. |
Заключение
Рейтинг 8,9. Реле соответствует всем заявленным характеристикам, выдерживает номинальную нагрузку, не греется, работает с двумя типами выключателей с фиксацией/ без фиксации. Реле работает быстро, возможно перевести в режим сопряжения с помощью проводного выключателя. Однако на устройство нет шаблона для SH. Также устройство издает неприятный шум при работе. Особенность реле не одновременное включение каналов Не рекомендуем к использованию из-за шума и проблем с настройкой.
