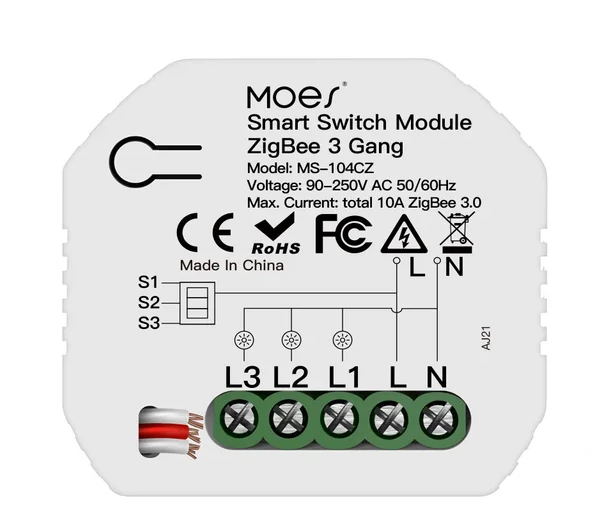

✅MOES Zigbee Реле с нулевой линией 3 канальное 220В 10А
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Реле, доступ — публичный
Тип устройстваРеле
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваMOES
Модель и линейка устройстваMS-104CZ
Способ монтажав подрозетник
Наличие нуля—
С нулевой линией—
Количество каналов реле2
Установка на Din рейкуда
Максимальная нагрузка общая10А
Максимальная нагрузка общая LEDне нормируется
Максимальная нагрузка на канал10A
Максимальная нагрузка на канал LEDне нормируется
Диапазон рабочих температур-10 ~ 40 ℃
Габариты52*47*22 мм
Рабочее напряжение90-250В
Тип подключаемого выключателя1. С фиксацией с синхронизацией состояния светильника с положением выключателя 2. С фиксацией с изменением состояния светильника при изменении положения выключателя 3. Без фиксации (импульсный режим)
Тип выключателя в интерфейсе Sprut'aНе выбирается
Тип связиZigbee
ЭкосистемаTuya
Наличие RF связинет
Степень защитыIP20
Артикул устройстваZM-104C-MS
Каталог sprutsprut.ai
Шаблон для sprutTS0003_switch_TZ3000_pfc7i3kt.json kt.json 26 марта 2024 г., 16:28
Интеграция со SprutZigbee
Где купитьaliexpress
Стоимость$17
Номер на складеDVLK0143
Номер коробки25
Режим сопряжения и сбросаПри подаче питания нажать 10 раз на выключатель без фиксации(звонковый) или 20 раз переключить на выключателе с фиксацией (обычный) и устройство добавиться автоматически

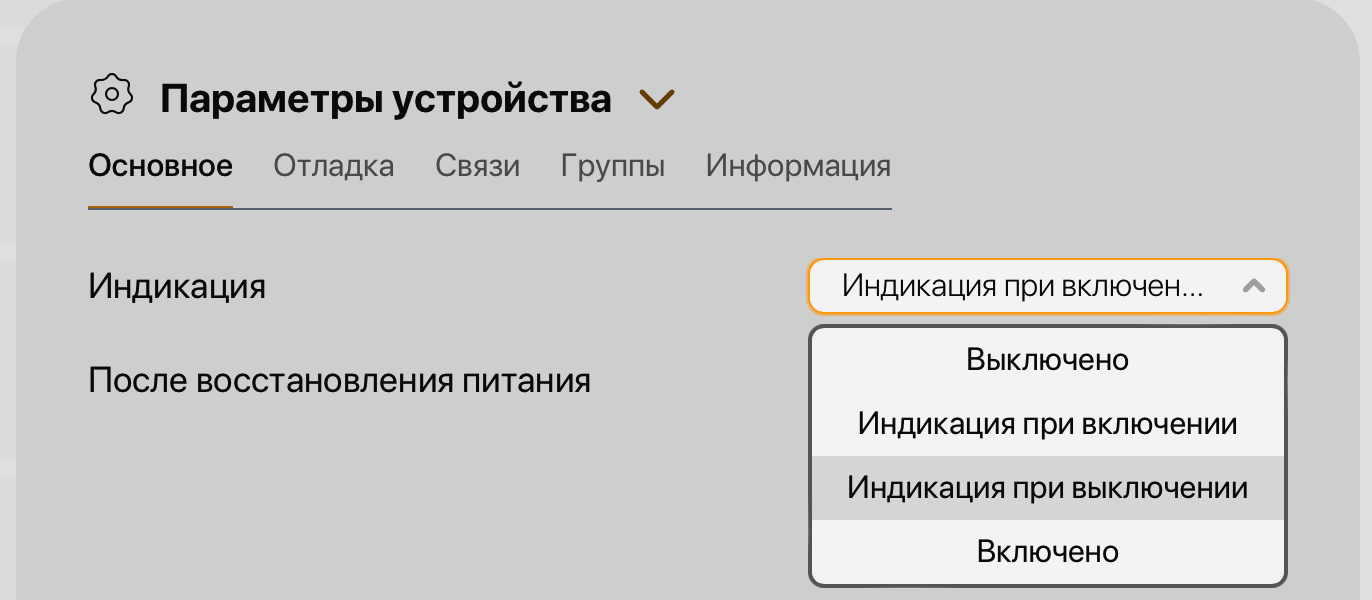

Поведение при обесточиванииВсегда включено/ всегда выключено/ последнее состояние
Роль в Zigbee сетимаршрутизатор
Результаты тестирования
| Шаг | Описание |
|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. |
| 10 | В комплекте документация |
| 2 | Общий вид изделия, качество сборки, качество материалов |
| 10 | 3. |
| 10 | 52.7*47.70*22.22mm |
| 4 | Геометрия устройства (ровность граней, ребер и т.д) |
| 10 | 5. |
| 10 | 6. |
| 8 | есть особенность включает каналы не одновременно а с паузой по очереди для избежание скачка напряжения. |
| 7 | Качество изготовления и монтажа электронных компонентов |
| 10 | 8. |
| 10 | Работает тихо |
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Простота первоначальной настройки устройства |
| 10 | Шаблон есть, устройство готово к работе сразу после подключения к Sprut |
| 3 | Работа в сценариях через хаб |
| 10 | Работает стабильно |
| 4 | Работу через голосовые помощники |
| 10 | 5. |
| 6 | Скорость реакции на команды из мобильного приложения |
| 7 | Скорость реакции на команды от другого устройства |
| 8 | Стабильность подключения устройства к сети |
| 10 | 9. |
| 10 | Можно настраивать в Sprut |
| 10 | Удобство и функциональность базового ПО контроллеров |
| 10 | Можно настроить поведение при обесточивании, выбрать тип выключателя, настроить таймер |
| 11 | Соответствие функционалов родного приложения и Sprut'a |
| 12 | Время восстановления работоспособности после восстановления питания |
| 8 | WEB 200 мс |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки |
| 10 | Работает стабильно, не греется |
| 2 | Стабильность работы устройства в условиях загруженной сети |
| 3 | Стабильность работы устройства в условиях выполнения многократных однотипных команд |
| 10 | Работает стабильно, команды не пропускает |
| 5 | Стресс-тест (период 2с) с мелкой нагрузкой - 100 раз |
| 10 | 3*60 LED |
| 6 | Стресс-тест (период 2) с почти номинальной нагрузкой - 100 раз |
| 10 | 120+120+60w led |
| 7 | Стресс-тест (период 2) с нагрузкой выше номинальной - 100 раз |
| 10 | 3*180Вт LED |
| 8 | Стресс-тест с долгосрочную работой(1 час) |
| 10 | разогрелось до 45 градусов с нагрузкой 9 ампер в помещении 21 градус |
| 9 | Тест на выносливость (период 1 с) - 10 00 раз |
| 10 | 3*150Вт LED |
Заключение
Рейтинг 9.5. Реле работает довольно быстро и тихо, работает стабильно, выдерживает номинальную мощность и не греется, работает с выключателями с фиксацией и без фиксации. Можно перевести в режим сопряжения через проводной выключатель. Реле переключает каналы последовательно, а не одновременно. В интерфейсе Sprut нельзя выбрать тип выключателя. Рекомендуем к использованию.
