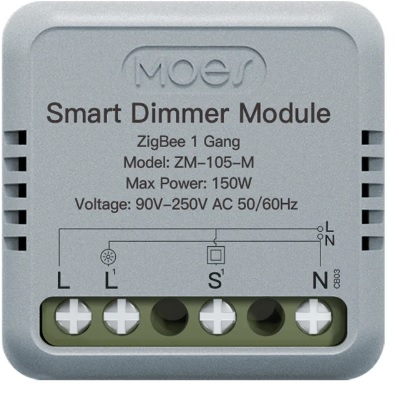

✅MOES Zigbee Диммер одноканальный 220В 150Вт
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Диммер, доступ — публичный
Тип устройстваДиммер
Производитель устройстваMOES
Модель и линейка устройстваZM-105-M Максимальная общая нагрузка 150Вт Максимальная нагрузка на 1 канал 150Вт Минимальная нагрузка на 1 канал -
Количество каналов1
Наличие управления по RFнет Наличие и тип управления через проводную кнопку Включено / Выключено только с выключателями без фиксации (reset switch)
Диапазон рабочих температур и влажности0~40℃
Способ монтажаВ подрозетник
Наличие нуляда Поведение и потребление в случае отсутствия N - как влияет и ведёт себя с диммируемыми LED лампочками минимальной паспортной мощности - Габариты паспортные 40*40*18 мм
Рабочее напряжение90 - 250В
Артикул устройства и ссылка на сайт производителяZM-105-M-MS
Режим сопряжения и сбросаЗажать кнопку reset до звукового сигнала / нажать на подключенный выключатель 10 раз (тоже до звукового сигнала)
Поведение при обесточиванииВключено / Выключено / Выбирается в интерфейсе
Роль в Zigbee сетиРоутер
ЭкосистемаTuya
Степень защитыIP20
Интеграция со SprutZigbee
Каталог Sprut2 канала
sprut
sprut
Шаблон для SprutTS0601_dimmer_TZE204_dcnsgg vz.json 24 сент. 2024 г., 10:19
Где купитьaliexpress
Стоимость в $$12,5
Номер на складеDVLK0428
Номер коробки22 Информация об устройстве (SprutHub) Инфо
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Простота первоначальной настройки устройства |
| 10 | 2. |
| 3 | Стабильность подключения устройства к сети |
| 10 | 4. |
| 10 | 5. |
| 10 | Есть выбор типа лампочки: светодиодная, накаливания или энергосберегающая, есть выбор диапазона диммирования, можно настроить работу по таймеру/расписанию. |
| 6 | Удобство и функциональность стороннего ПО контроллеров |
| 10 | Соответствует функционалу базового ПО |
| 7 | Время восстановления работоспособности после восстановления питания |
| 10 | 1-2 сек |
| 8 | Тип подключаемого устройства |
| 9 | Плавность диммирования |
| 6 | после 80% не работает - выдаёт полное напряжение, а также на 10% сразу 60В, на 1% - 31В |
| 10 | Стабильность работы при минимальном заявленном напряжении |
| 10 | 11. |
| 10 | 12. |
| 13 | Скорость диммирования 0-100 |
| 8 | Диммирование от 0 до 100% занимает 7.5 секунд |
| 14 | Шаг диммирования в % |
| 10 | Шаг - 1% (изменение 1% видно по напряжению примерно до уровня в 70% яркости) |
| 15 | Возможность задать в настройках скорость диммирования |
| 16 | Выбор фронт полуволны для срезания при диммировании (для диммеров работающих на переменном напряжении) |
| 17 | Время реагирования на команды (с использованием осцилографа) |
| 7 | WEB 300 мс |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки с резистивной нагрузкой |
| 10 | 2. |
| 10 | Feron lb-130 30Вт 4шт и Navigator N0322 10 Вт |
| 3 | Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую лампу - медленный (0-100 за 15 сек) , по 5 раз |
| 10 | Диммирует плавно, все отлично Navigator N0322 10 Вт |
| 4 | Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую лампу - быстрый (0-100 за 1 сек) 5 раз |
| 8 | Есть небольшие скачки при повышении и понижении яркости, заметен обрыв плавного диммирования |
| 5 | Стабильность работы устройства в условиях выполнения многократных однотипных команд с периодичностью 0,1с с помощью сценария в течение 30 секунд). |
| 8 | Устройство периодически пропускает команды, если не успевает их отработать |
| 6 | Стресс-тест (период 2с) с нагрузкой 75% от номинальной резистивной - 100 раз |
| 10 | Лампа накаливания Navigator NI-A-95-230-E27-CL 95Вт |
| 7 | Стресс-тест (период 2) с номинальной резистивной нагрузкой - 100 раз |
| 8 | Лампа накаливания Navigator NI-A-95-230-E27-CL 95Вт и лампа накаливания б/н 60 Вт 2 раза была пропущена команда |
| 8 | Стресс-тест (период 2) с резистивной нагрузкой выше номинальной на 15% - 100 раз |
| 10 | Лампа накаливания Navigator NI-A-95-230-E27-CL 95Вт 2шт. |
| 9 | Стресс-тест (период 2с) с нагрузкой 75% LED - 100 раз |
| 10 | Feron lb-130 30Вт 3шт и Navigator N0322 10 Вт |
| 10 | Стресс-тест (период 2) с 100% LED нагрузкой - 100 раз |
| 10 | Feron lb-130 30Вт 4шт и Navigator N0322 10 Вт |
| 11 | Стресс-тест (период 2c ) с LED нагрузкой 120% - 100 раз |
| 10 | Feron lb-130 30Вт 6шт и Navigator N0322 10 Вт 2шт |
| 12 | Стресс-тест с максимально допустимой резистивной нагрузкой(1 час) |
| 8 | Лампа накаливания Navigator NI-A-95-230-E27-CL 95Вт и лампа накаливания б/н 60 Вт |
| 13 | Тест на выносливость (период 1 с) - 10 00 раз |
| 10 | Feron lb-130 30Вт 4шт и Navigator N0322 10 Вт |
| 14 | Совместимость с LED лампами |
| 6 | Работает с: |

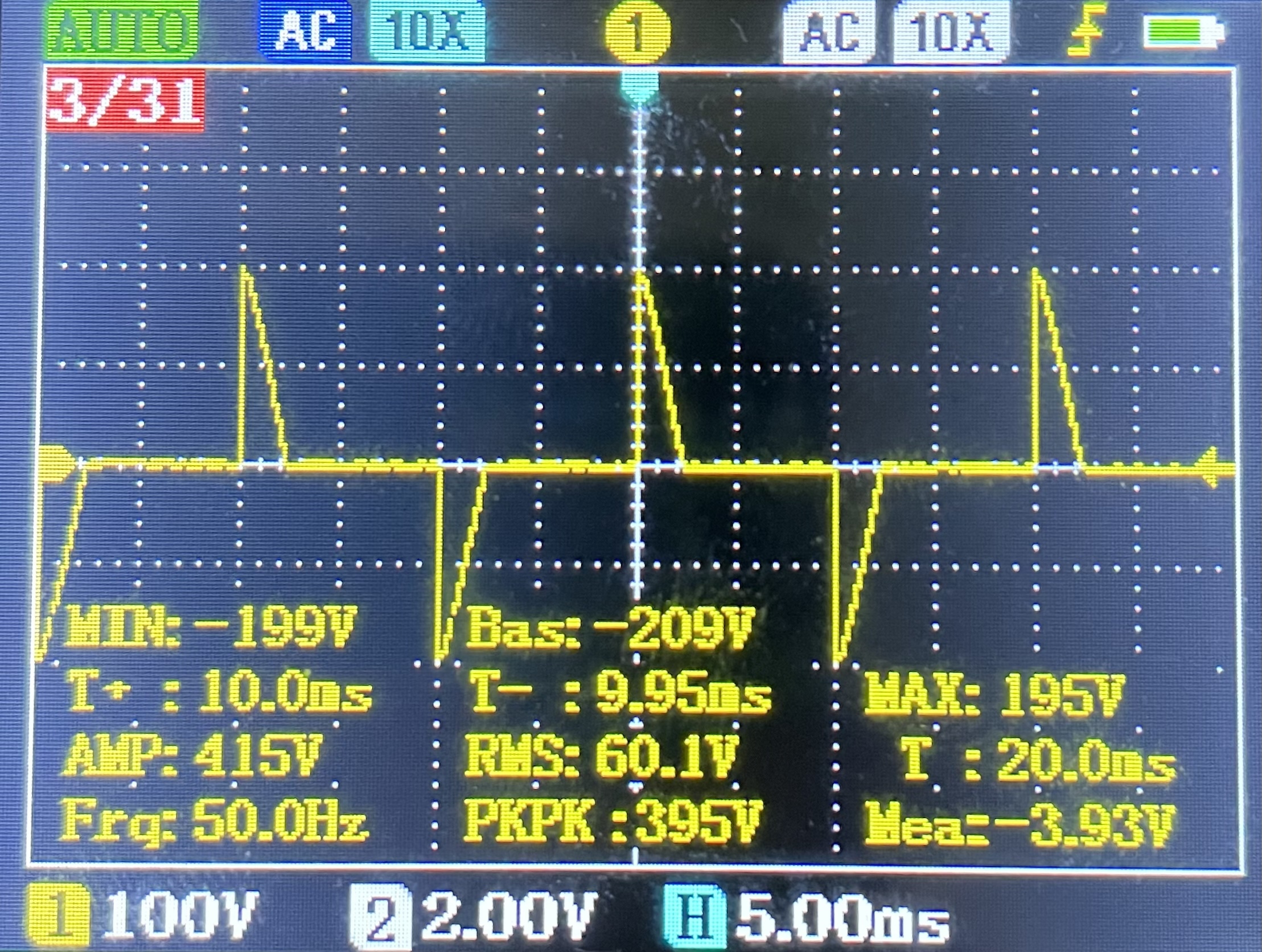

| 15 | Выходной сигнал на канале при 10 % яркости с нагрузкой 95W |
| 9 |
|

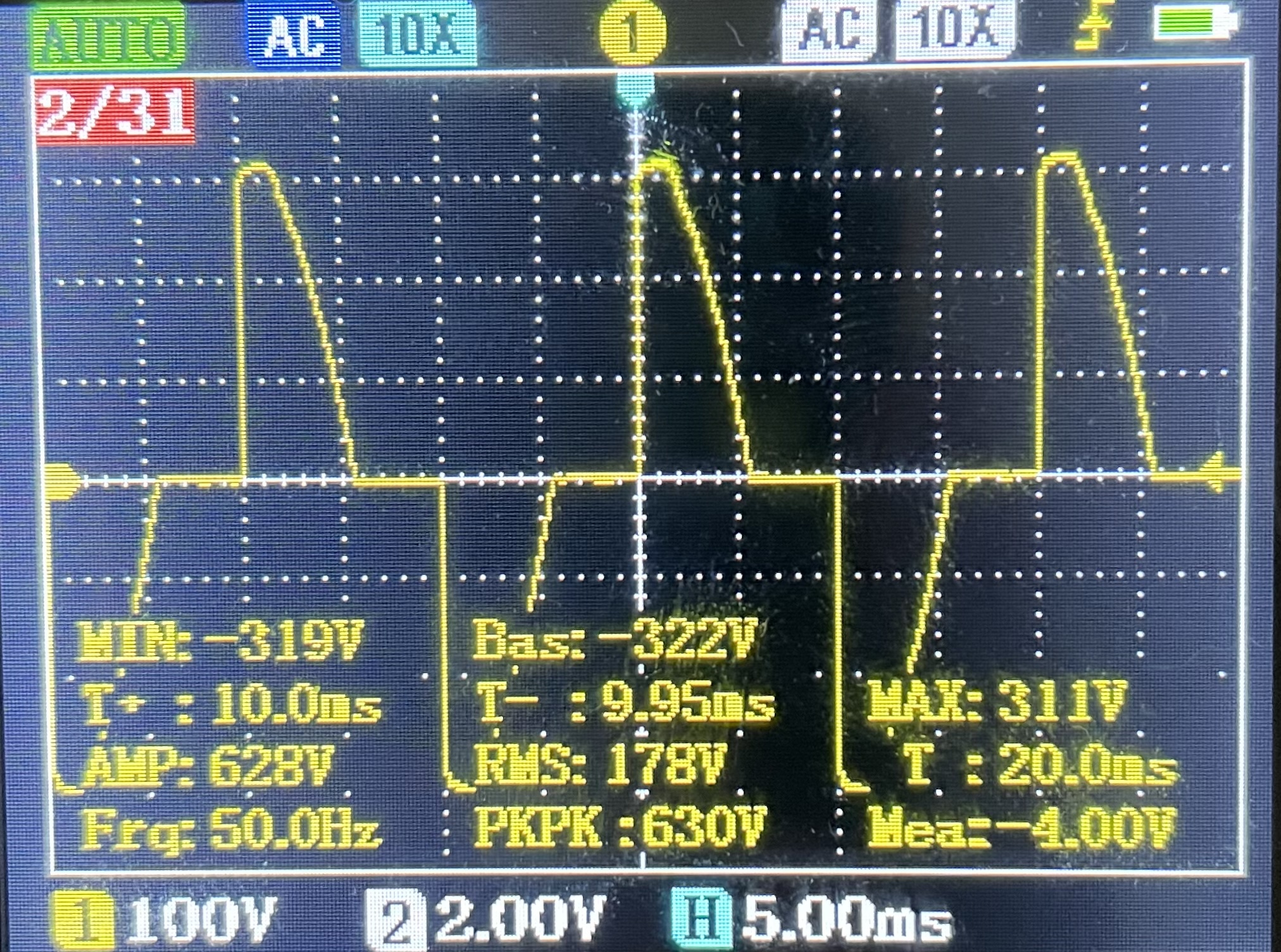

| 16 | Выходной сигнал на канале при 50 % яркости с нагрузкой 95W |
| 10 |
|

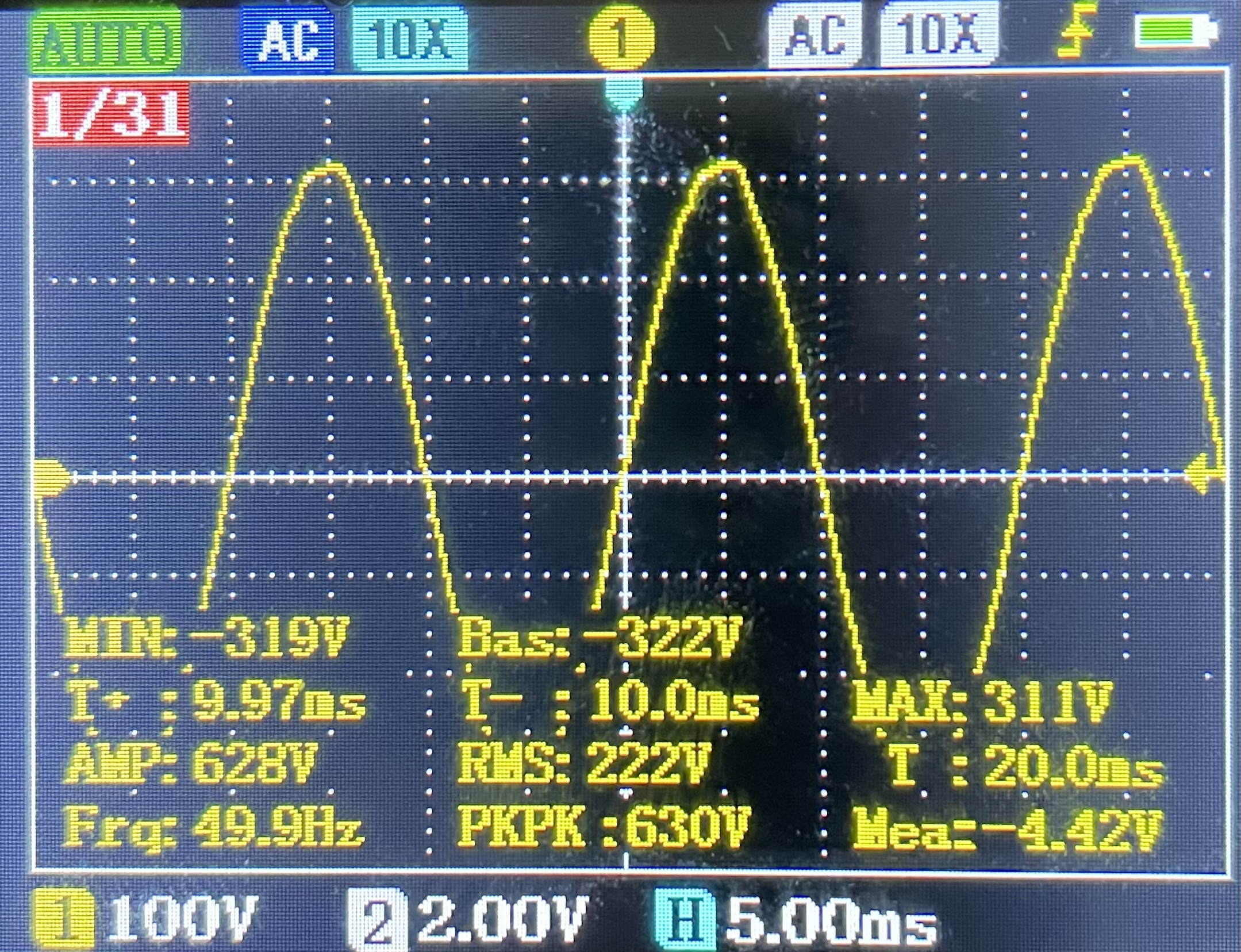

| 17 | Выходной сигнал на канале при 100 % яркости с нагрузкой 95W |
| 10 |
|

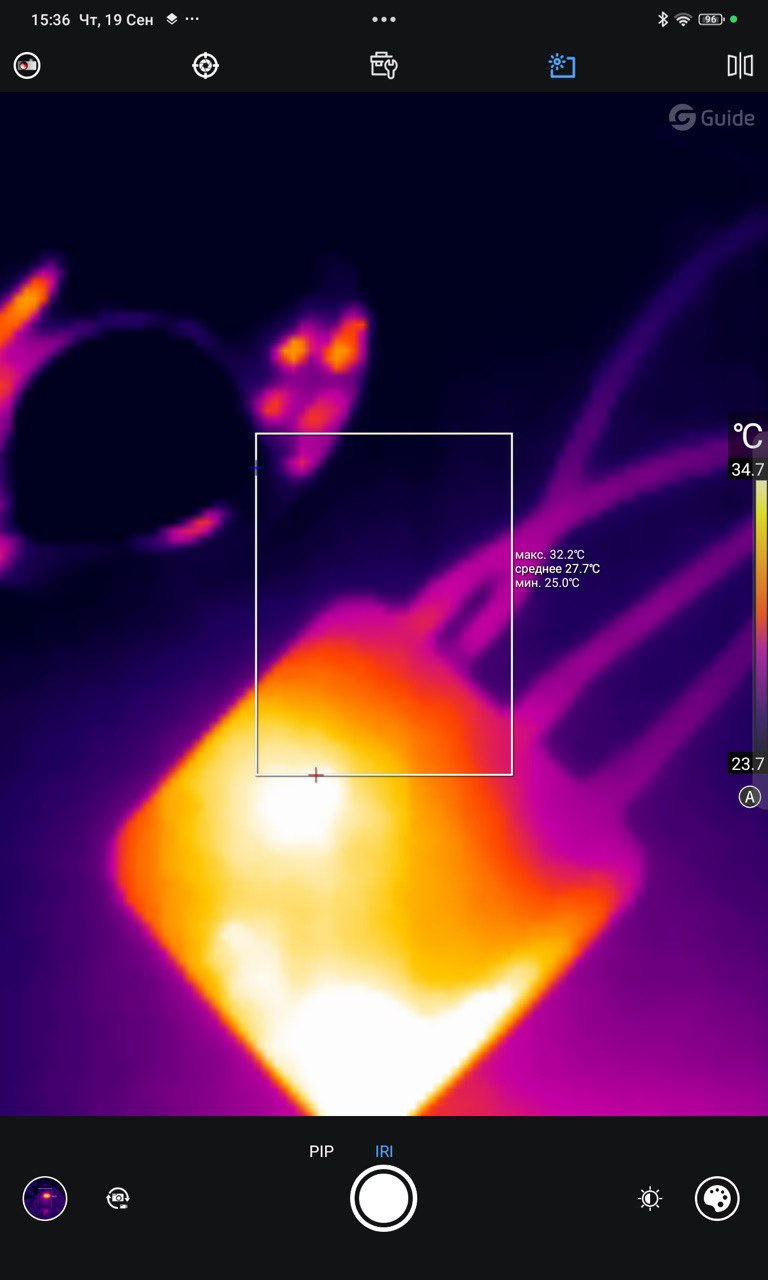

| 18 | Температура устройства после получаса при максимальной резистивной паспортной нагрузке |
| 10 | 34,7 градуса |
| 19 | Замер пропускаемого тока (с указанием в mA) в выключенном состоянии ( Для устройств без 0 линии) |
Заключение
Рейтинг для использования с резистивной нагрузкой - 8, с LED - 7. Диммер нелинейно диммирует в диапазоне после 70%, держит заявленную нагрузку хорошо, не греется, достаточно быстро реагирует на команды (от подачи команды до начала изменения яркости), однако не очень быстро диммирует (0-100% за 7.5 секунд). Может пропускать команды, если они подаются слишком быстро. При использовании тестовых лампочек у многих было выявлено мерцание на малом уровне яркости, лампочки начинают светиться в среднем начиная с уровня яркости 10-15%.
