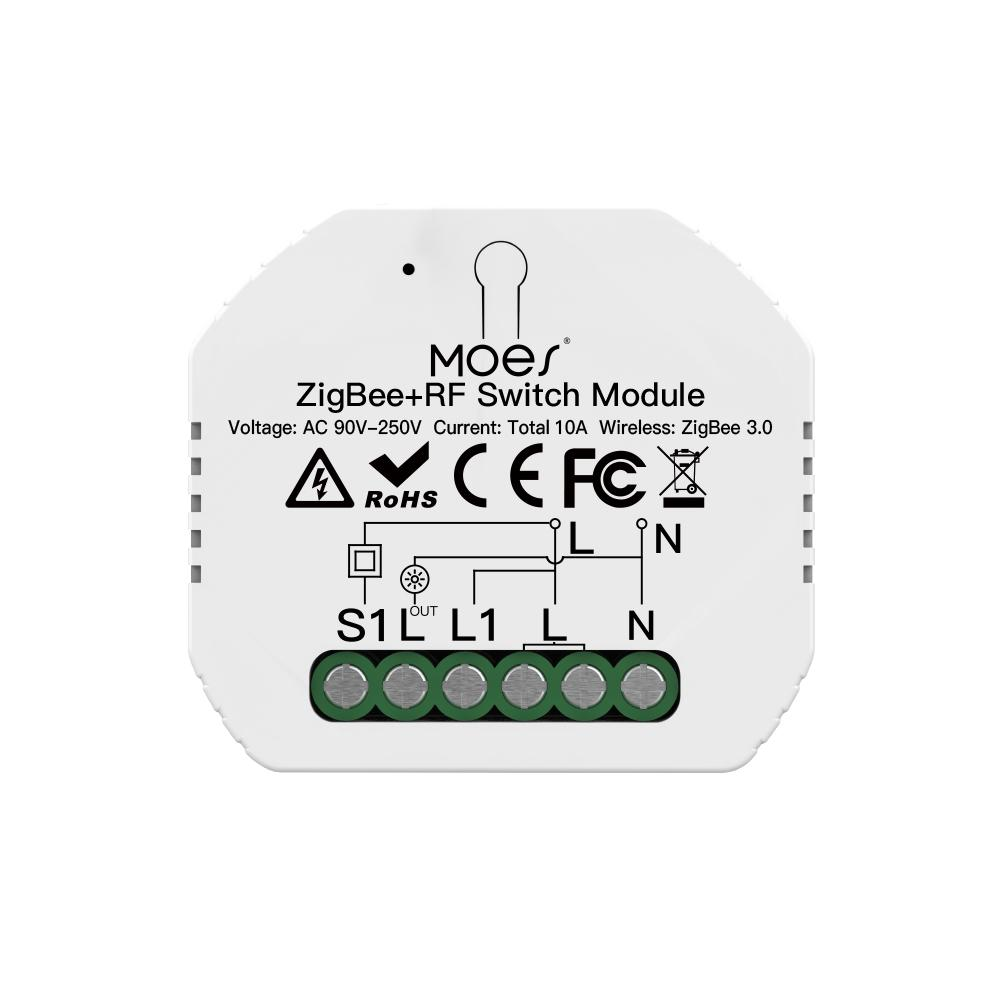

✅MOES ZIGBEE RF Реле 2 канальное в подрозетник с нулевой линией 230В 10А
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Реле, доступ — публичный
Тип устройстваРеле
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваMOES
Модель и линейка устройстваMS-104BZ
Способ монтажав подрозетник
Наличие нуля—
С нулевой линией—
Количество каналов реле2
Установка на Din рейкуда
Максимальная нагрузка общая10А
Максимальная нагрузка общая LED300Вт
Максимальная нагрузка на канал10А
Максимальная нагрузка на канал LED300Вт
Диапазон рабочих температур-10~40
Габариты52*47*18 mm Реальные размеры: 52.6*47.68*18.3mm
Рабочее напряжение90~250В 50-60Гц
Тип подключаемого выключателяС фиксацией/ без фиксации
Тип выключателя в интерфейсе Sprut'aнет выбора
Тип связиZigbee
ЭкосистемаTuya
Наличие RF связида
Степень защитыIP20
Артикул устройстваmoeshouse
Каталог sprutsprut
Шаблон для sprut_TZ3000_pmz6mjyu.json yu.json 13 мар. 2024 г., 14:25
Интеграция со SprutZigbee
Где купитьaliexpress
Стоимость$15
Номер на складеDVLK0131
Номер коробки24
Режим сопряжения и сбросаПри подаче питания нажать 10 раз на выключатель без фиксации(звонковый) или 20 раз переключить на выключателе с фиксацией (обычный) и устройство добавиться автоматически
Поведение при обесточиванииПоследнее состояние/Всегда включено/Всегда выключено
Роль в Zigbee сетиРоутер
Крепеж—
Результаты тестирования
| Шаг | Описание |
|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. |
| 10 | 2 |
| 9 | 3. |
| 9 | Реальные размеры: 52.6*47.68*18.3mm |
| 4 | Геометрия устройства (ровность граней, ребер и т.д) |
| 10 | 5. |
| 10 | 6. |
| 10 | 7. |
| 10 | 8. |
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Простота первоначальной настройки устройства |
| 10 | 3. |
| 8 | Два канала не включаются одновременно: сначала один, после другой |
| 4 | Работу через голосовые помощники |
| 10 | 5. |
| 6 | Скорость реакции на команды из мобильного приложения |
| 8 | 270 мс LAN |
| 7 | Скорость реакции на команды от другого устройства |
| 8 | 210 мс Выключатель |
| 8 | Стабильность подключения устройства к сети |
| 10 | 9. |
| 10 | 10. |
| 10 | Можно выбрать поведение при обесточивании |
| 11 | Соответствие функционала Sprut.hub функционалу родного ПО |
| 10 | Полное соответствие |
| 12 | Время восстановления работоспособности после восстановления питания |
| 10 | 1-2 секунды |
| 8 | 270 мс LAN |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки |
| 10 | 2. |
| 3 | Стабильность работы устройства в условиях выполнения многократных однотипных команд |
| 9 | Два канала не включаются одновременно: сначала один, после другой |
| 5 | Стресс-тест (период 2с) с мелкой нагрузкой - 100 раз |
| 10 | 2*300W (макс температура 32 ) |
| 6 | Стресс-тест (период 2) с почти номинальной нагрузкой - 100 раз |
| 10 | Led 9 |
| 7 | Стресс-тест (период 2) с нагрузкой выше номинальной - 100 раз |
| 10 | LED-9 |
| 8 | Стресс-тест с долгосрочную работой(1 час) |
| 10 | с нагрузкой 9 ампер разогрело до 41 градусов |
| 9 | Тест на выносливость (период 1 с) - 10 00 раз |
| 10 | 2*1285 W (макс темп 54.6) |
Заключение
Рейтинг 8.5. Реле выдерживает номинальную нагрузку, не греется, работает тихо и поддерживает два типа выключателей, работает довольно быстро. Однако реле не переключает каналы одновременно, всегда переключается сначала один и только после этого другой.
