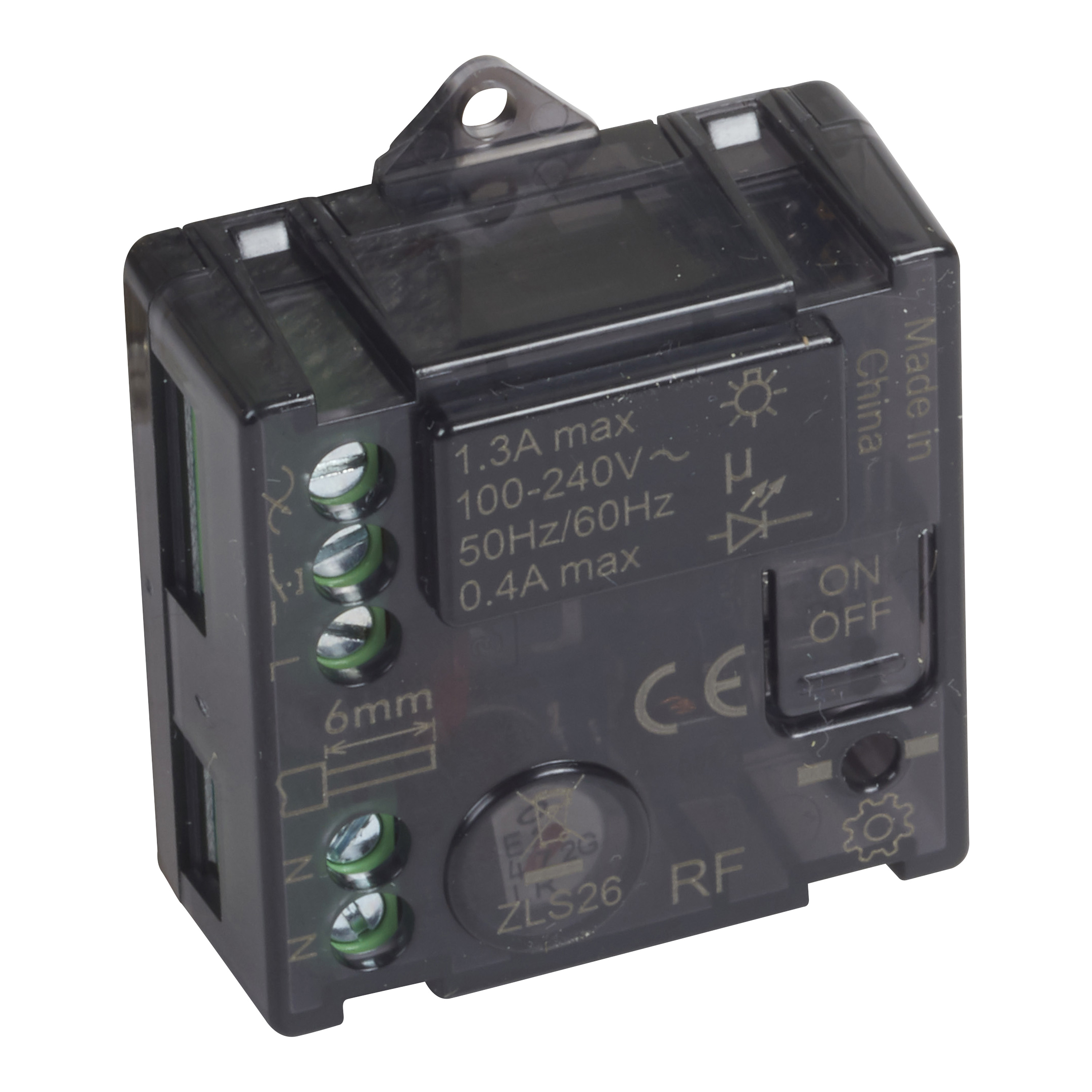

✅Legrand Zigbee Реле 1 канальное в подрозетник с нулевой линией 220В 300Вт
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Реле, доступ — публичный
Тип устройстваРеле
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваLegrand
Модель и линейка устройстваЭУИ with Netatmo
Способ монтажав подрозетник
Наличие нуля—
С нулевой линией—
Количество каналов реле1
Установка на Din рейкунет
Максимальная нагрузка общая300Вт
Максимальная нагрузка общая LED0,4А
Максимальная нагрузка на канал300Вт
Максимальная нагрузка на канал LED0,4А
Диапазон рабочих температур-20 °C - 45 °C
Габариты40*40*18,5 мм
Рабочее напряжение100 - 250В~50-60Гц
Тип подключаемого выключателяС фиксацией
Тип выключателя в интерфейсе Sprut'aнет выбора
Тип связиZigbee
ЭкосистемаLegrand
Наличие RF связида
Степень защитыIP20
Артикул устройства064888
Каталог sprutsprut
Шаблон для sprutMicromodule switch.json ch.json 13 мар. 2024 г., 16:02
Интеграция со SprutZigbee
Где купитьlegrand
Стоимость$74
Номер на складеDVLK0208
Номер коробки5
Режим сопряжения и сбросаДля перевода устройства в режим спаривания или сброса достаточно зажать и подержать кнопку включения на 10 сек.
Поведение при обесточиваниивключено/Выключено/ выбирается в интерфейсе
Роль в Zigbee сетиРоутер
Результаты тестирования
| Шаг | Описание |
|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. |
| 2 | Общий вид изделия, качество сборки, качество материалов |
| 10 | 3. |
| 10 | реальные размеры 40*40*18,5 мм |
| 4 | Геометрия устройства (ровность граней, ребер и т.д) |
| 10 | 5. |
| 10 | 6. |
| 10 | 7. |
| 10 | 8. |
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Простота первоначальной настройки устройства |
| 7 | 3. |
| 10 | 4. |
| 10 | 5. |
| 6 | Скорость реакции на команды из мобильного приложения |
| 10 | 7. |
| 10 | 8. |
| 10 | 9. |
| 10 | 10. |
| 11 | Удобство и функциональность стороннего ПО контроллеров |
| 10 | 12. |
| 10 | 1-2 секунды |
| 10 | 140 мс LAN |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки |
| 10 | 2. |
| 3 | Стабильность работы устройства в условиях выполнения многократных однотипных команд |
| 10 | 5. |
| 10 | 6. |
| 10 | разогрев до 36 градусов нагрузка из 3 лампочек по 95ватт |
| 7 | Стресс-тест (период 2) с нагрузкой выше номинальной - 100 раз |
| 10 | 120Вт Led |
| 8 | Стресс-тест с долгосрочную работой(1 час) |
| 10 | разогрев до 48 градусов. нагрузка из 3 лампочек по 95ватт |
| 9 | Тест на выносливость (период 1 с) - 10 00 раз |
| 10 | 90Вт Led |
Заключение
Реле работает быстро, выдерживает заявленную номинальную мощность и не греется. Рекомендуем к использованию.
