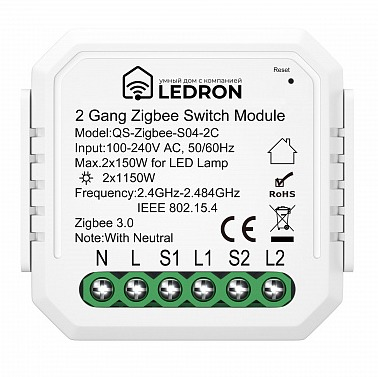

✅Ledron Zigbee Реле с нулевой линией 2 канальное 220В 10А
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Реле, доступ — публичный
Тип устройстваРеле
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваLedron
Модель и линейка устройстваQS-Zigbee-S04-2C
Способ монтажав подрозетник
Наличие нуля—
С нулевой линией—
Количество каналов реле2
Установка на Din рейкуда
Максимальная нагрузка общая10А
Максимальная нагрузка общая LED300Вт
Максимальная нагрузка на канал5А
Максимальная нагрузка на канал LED150Вт
Диапазон рабочих температур-10~40˚C
Габариты46*46*18 мм Реальные размеры: 45.98*46.61*18.52мм
Рабочее напряжение100-240В 50-60 Гц
Тип подключаемого выключателяС фиксацией
Тип выключателя в интерфейсе Sprut'aНет выбора
Тип связиZigbee
ЭкосистемаTuya
Наличие RF связинет
Степень защитыIP20
Артикул устройства00000016917
Каталог sprut-
Шаблон для sprutTS0002_relay_TZ3000_fisb3ajo.json jo.json 13 мар. 2024 г., 14:21
Интеграция со SprutZigbee
Где купитьledron
Стоимость$18,7
Номер на складеDVLK0201
Номер коробки24
Режим сопряжения и сброса5 раз нажать кнопку выключения устройства /5 раз нажать на проводном выключателе включение/выключение/ зажать кнопку сброса на 10 секунд пока не загорится индикатор
Поведение при обесточиванииПоследнее состояние/Всегда включено/Всегда выключено
Роль в Zigbee сетиРоутер
Крепеж—
Результаты тестирования
| Шаг | Описание |
|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. |
| 10 | В комплекте документация и крепление на дин-рейку |
| 2 | Общий вид изделия, качество сборки, качество материалов |
| 10 | 3. |
| 10 | Реальные размеры: 45.98*46.61*18.52мм |
| 4 | Геометрия устройства (ровность граней, ребер и т.д) |
| 10 | 5. |
| 10 | 6. |
| 10 | 7. |
| 10 | 8. |
| 6 | Громкие переключения, сопровождающиеся дребезжанием металла |
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Простота первоначальной настройки устройства |
| 10 | 5. |
| 8 | Стабильность подключения устройства к сети |
| 10 | 9. |
| 10 | 10. |
| 10 | Можно выбрать поведение при обесточивании для каждого канала |
| 11 | Соответствие функционала Sprut.hub функционалу родного ПО |
| 9 | Можно выбрать поведение при обесточивании только для обоих каналов |
| 12 | Время восстановления работоспособности после восстановления питания |
| 10 | 1-2 секунды |
| 9 | 120 мс WEB |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки |
| 9 | Не перегревается, но при переключениях с LED нагрузкой иногда переключает не одновременно и пропускает команды |
| 2 | Стабильность работы устройства в условиях загруженной сети |
| 3 | Стабильность работы устройства в условиях выполнения многократных однотипных команд |
| 8 | Иногда пропускает команды и переключает не одновременно |
| 5 | Стресс-тест (период 2с) с мелкой нагрузкой - 100 раз |
| 6 | Стресс-тест (период 2) с почти номинальной нагрузкой - 100 раз |
| 8 | Led 9 |
| 7 | Стресс-тест (период 2) с нагрузкой выше номинальной - 100 раз |
| 8 | Стресс-тест с долгосрочную работой(1 час) |
| 10 | разогрелся до 47 градусов с током 9.5 ампер |
| 9 | Тест на выносливость (период 1 с) - 10 00 раз |
Заключение
Рейтинг 8,6. Реле выдерживает номинальную нагрузку и не греется, однако иногда пропускает команды и переключает не одновременно. Работает только с одним типом выключателей (традиционный). Быстро реагирует на команды из приложения, но медленно реагирует на команды от выключателя. Довольно громкие переключения. Не рекомендуем к использованию.
