✅Ledron Zigbee Диммер 1 канальный 12-36В 8А
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Диммер, доступ — публичный
Тип устройстваДиммер Рейтинг Рейтинг 9.5. Диммер не греется, не пищит, хорошо держит заявленную нагрузку и быстро реагирует на команды. Рекомендуем к использованию. Единственное - нельзя выбрать тип подключаемого устройства в sprut.
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваLedron

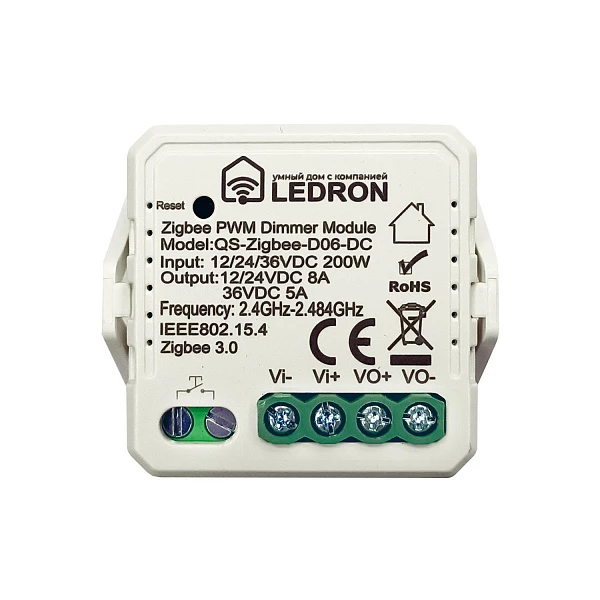

Модель и линейка устройстваQS-Zigbee-D06-DC Ток нагрузки общий 8A 12-24VDC / 5А 36VDC Ток нагрузки на 1 канал 8A 12-24VDC / 5А 36VDC
Количество каналов1
Наличие управления по RFнет Наличие управления через проводную кнопку есть Диапазон рабочих температур
-10 ~ 40˚C
-10 ~ 40˚C
Способ монтажав подрозетник/на панель
Наличие нуля—
С нулевой линией—
Габариты40*40*18мм
Рабочее напряжение12-24/ 36В
Артикул устройства и ссылка на сайт производителяledron
Режим сопряжения и сбросаЗажать на 5 секунд кнопку сопряжения или быстро включить и выключить внешний выключатель 5 раз
Поведение при обесточиваниипредыдущее состояние*
Роль в Zigbee сетимаршрутизатор
Экосистемаledron
Степень защитыIP20
Интеграция со SprutZigbee
Каталог sprut—
Шаблон для sprutQS-Zigbee-D06-DC_TZ3210_hquixj eg.json 1 июл. 2024 г., 11:15 _TZ3210_hquixj eg.json 9 окт. 2024 г., 17:43
Где купитьledron
Стоимость в $$33
Номер на складеDVLK0253
Номер коробки22
Крепеж—
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Простота первоначальной настройки устройства |
| 10 | 3. |
| 10 | 4. |
| 10 | 5. |
| 6 | Скорость реакции на команды из мобильного приложения |
| 9 | 190мс LAN |
| 7 | Скорость реакции на команды от другого устройства |
| 10 | 110мс Выключатель |
| 8 | Стабильность подключения устройства к сети |
| 10 | 9. |
| 10 | 10. |
| 10 | 11. |
| 10 | 12. |
| 13 | Тип подключаемого устройства |
| 14 | Плавность диммирования |
| 9 |
|
| 15 | Стабильность работы при минимальном заявленном напряжении |
| 10 | 16. |
| 10 | 17. |
| 9 | 190мс LAN |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки |
| 10 | 2. |
| 3 | Стабильность работы устройства в условиях выполнения многократных однотипных команд |
| 10 | 5. |
| 10 | 6. |
| 10 | 7. |
| 10 | 8. |
| 10 | вообще не греется |
| 9 | Тест на выносливость (период 1 с) - 10 00 раз |
| 10 | 10. |
| 10 | скриншот с осциллографа |
| 11 | Выходной сигнал а канале при 50 % яркости с нагрузкой 5а |
| 10 | скриншот с осциллографа с
|
| 12 | Выходной сигнал а канале при 100 % яркости с нагрузкой 5а |
| 10 | скриншот с осциллографа
|
| 13 | Температура устройства после получаса при максимальной паспортной нагрузке |

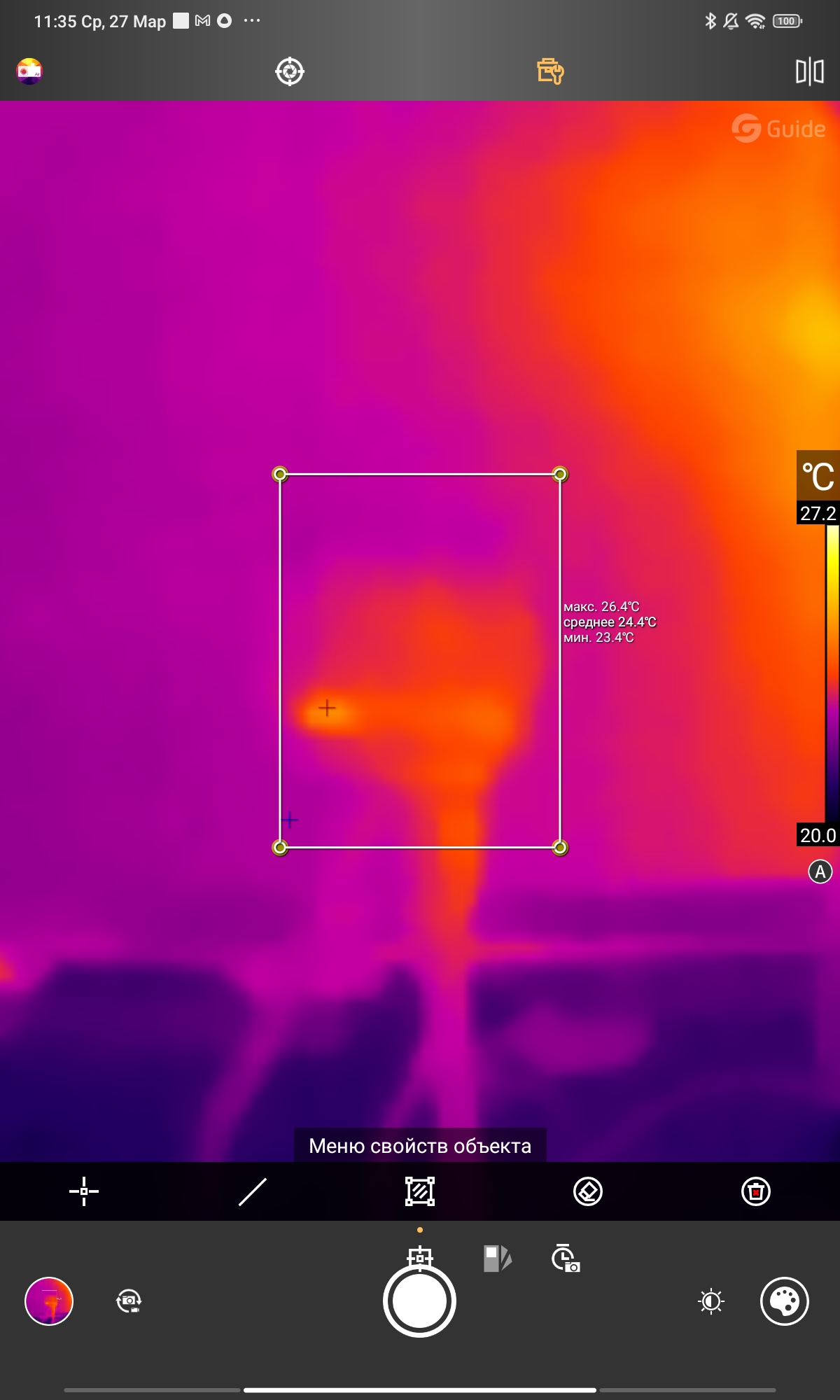

| 10 | Фото с тепловизора после часа работы с нагрузкой 5 ампер. |
Заключение
Рейтинг 9.5. Диммер не греется, не пищит, хорошо держит заявленную нагрузку и быстро реагирует на команды. Рекомендуем к использованию. Единственное - нельзя выбрать тип подключаемого устройства в sprut.
