✅GLEDOPTO Zigbee 1 канальный Диммер 220В 1,5А
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Диммер, доступ — публичный
Тип устройстваДиммер
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами

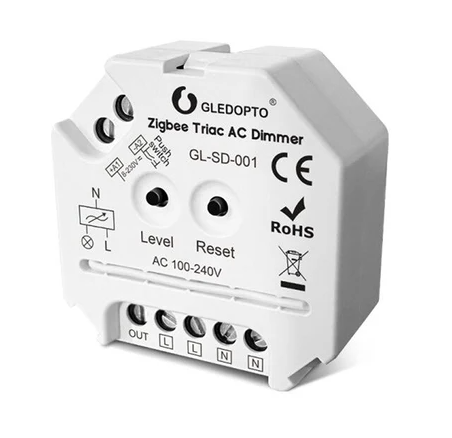

Производитель устройстваGLEDOPTO
Модель и линейка устройстваGL-SD-001 gledopto Ток нагрузки общий 1,8 А Ток нагрузки на 1 канал 1,8 А
Количество каналов1
Наличие управления по RFнет Наличие управления через проводную кнопку да
Диапазон рабочих температур-20~60ºC
Способ монтажав подрозетник/на панель
Наличие нуля—
С нулевой линией—
Габариты48*45*21 мм
Рабочее напряжение100-240В
Артикул устройства и ссылка на сайт производителяZigbee Triac AC Dimmer
Режим сопряжения и сброса5 коротких нажатий на кнопку reset
Поведение при обесточиванииПоследнее состояние
Роль в Zigbee сетиМаршрутизатор
ЭкосистемаGledopto
Степень защитыIP20
Интеграция со SprutZigbee
Каталог sprutsprut
Шаблон для sprutGL-SD-0 01.json 10 июля 2024 г., 18:36
Где купитьaliexpress
Стоимость в $$18
Номер на складеDVLK0051
Номер коробки22
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Простота первоначальной настройки устройства |
| 10 | Шаблон есть, после подключения устройство готово к работе |
| 3 | Работа в сценариях через хаб |
| 4 | Работу через голосовые помощники |
| 5 | Влияние на другие устройства в сети |
| 6 | Скорость реакции на команды из мобильного приложения |
| 8 | 250 мс WEB |
| 7 | Скорость реакции на команды от другого устройства |
| 6 | 340 мс Выключатель |
| 8 | Стабильность подключения устройства к сети |
| 10 | 9. |
| 10 | 10. |
| 10 | Можно выбрать тип подключаемой лампочки (Led, лампа накаливания, галоген), настроить диапазон диммирования, регулировать яркость, настроить таймер |
| 11 | Удобство и функциональность стороннего ПО контроллеров |
| 5 | Нельзя выбрать тип подключаемого устройства, нельзя настроить диапазон диммирования |
| 12 | Время восстановления работоспособности после восстановления питания |
| 10 | 1-2 секунды |
| 13 | Тип подключаемого устройства |
| 14 | Плавность диммирования |
| 6 | Построить график по 10 точкам.
|
| 15 | Стабильность работы при минимальном заявленном напряжении |
| 16 | Стабильность работы при максимальном заявленном напряжении |
| 17 | Наличие плавного пуска нагрузки |
| 18 | Выбор фронт полуволны для срезания при диммировании |
| 19 | Время реагирования на команды |
| 7 | 340 мс Выключатель |
| 20 | Диммирование лампочки 5 раз 1) 15 секунд 2) 1 секунда |
| 10 | 8 |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки |
| 10 | 2. |
| 3 | Стабильность работы устройства в условиях выполнения многократных однотипных команд |
| 10 | 5. |
| 9 | переключает и не сбивается, однако в состоянии включения находится ~3c, a выключении ~1c |
| 6 | Стресс-тест (период 2) с почти номинальной нагрузкой - 100 раз |
| 10 | 7. |
| 10 | 420Вт Led Работает отлично, не сбивается |
| 8 | Стресс-тест с долгосрочную работой(1 час) |
| 10 | 42 градуса |
| 9 | Тест на выносливость (период 2 с) - 10 00 раз |
| 8 | Несколько раз бывало такое, что он статично горел и не переключал, происходило зависание Также были небольшие торможения, выключал дольше намного, чем включал, тестировали при 2с, так как при 1с не успевал полностью выключаться. |
| 10 | Выходной сигнал а канале при 10 % яркости с нагрузкой 95W |
| 10 | скриншот с осциллографа
|
| 11 | Выходной сигнал а канале при 50 % яркости с нагрузкой 95W |
| 10 | скриншот с осциллографа |
| 12 | Выходной сигнал а канале при 100 % яркости с нагрузкой 95W |
| 10 | скриншот с осциллографа
|
| 13 | Температура устройства после получаса при максимальной паспортной нагрузке |

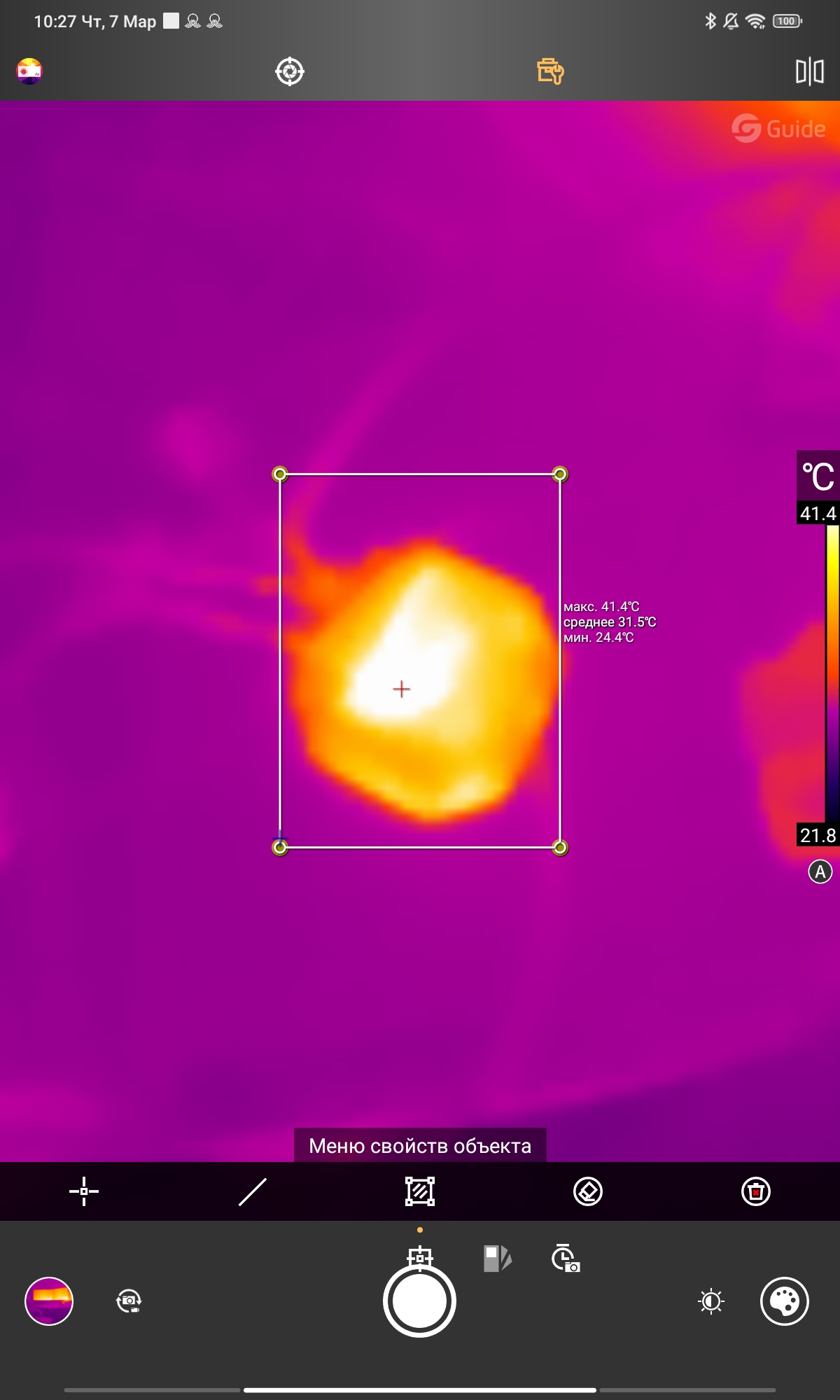

| 10 | Фото с тепловизора |
Заключение
Устройство работает стабильно, не нагревается.Скорость работы средняя. 8.
