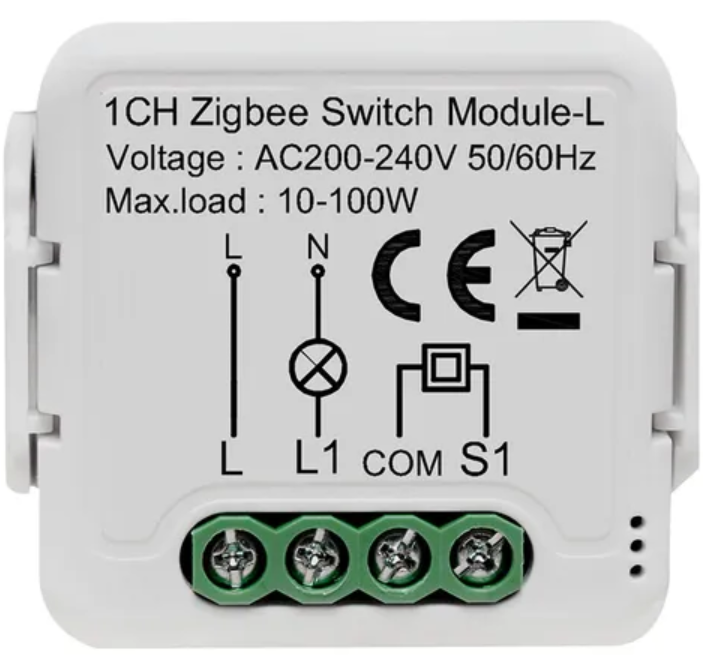

✅GIRIER ZIGBEE Симисторное Реле одноканальное в подрозетник 230В 100Вт без 0 линии
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Симисторное реле, доступ — публичный
Тип устройстваСимисторное Реле
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваGIRIER
Модель и линейка устройстваZigbee Gang Smart Switch
Способ монтажав подрозетник
Наличие нуляБез нулевой линией
Количество каналов реле1
Установка на Din рейкуда
Максимальная нагрузка общая100Вт
Максимальная нагрузка общая LED-
Максимальная нагрузка на канал100Вт
Максимальная нагрузка на канал LEDне указано
Диапазон рабочих температур-10~40℃
Габариты39.2*39.2*18mm
Рабочее напряжение100 - 240В~50-60Гц
Тип подключаемого выключателя1. С фиксацией с синхронизацией состояния светильника с положением выключателя 2. С фиксацией с изменением состояния светильника при изменении положения выключателя 3. Без фиксации (импульсный режим) Способ локального управления Проводной
Тип выключателя в интерфейсе Sprut'aНет выбора
Тип связиZigbee
ЭкосистемаTuya
Наличие RF связинет
Степень защитыIP20
Артикул устройстваZigbee Gang Smart Switch
Каталог sprutsprut
Шаблон для sprutTS0011_TZ3000_ji4araar.json ar.json 5 мар. 2024 г., 14:54
Интеграция со SprutZigbee
Где купитьaliexpress
Стоимость$9
Номер на складеDVLK0009
Номер коробки5
Режим сопряжения и сбросаДля перевода устройства в режим спаривания или сброса достаточно зажать и подержать кнопку включения на 5 сек. Или вкл/выкл 5 раз проводной выключатель, пока индикатор не начнет мигать.
Поведение при обесточиваниивключено/Выключено/последнее состояние
Роль в Zigbee сети—
Конечное устройство—
КрепежКоробка Тепловизор
1. Визуальное тестирование
| Шаг | Описание |
|---|---|
| 10 | 1.2 |
| 9 | Качество пластика - среднее |
| 8 | Реальные размеры:38,9*38,9*18,2mm |
| 10 | все сделано аккуратно, нет зазоров |
| 10 | 1.6. |
| 10 | 1.7. |
| 10 | 1.8. |
| 10 | Переключается бесшумно (вообще нет звуков) |
2.Функциональное тестирование
| Шаг | Описание |
|---|---|
| 10 | |
| 9 | |
| 9 | |
| 10 | 2.6 |
| 10 | 2.7 |
| 10 | 2.8 |
| 10 | 2.9 |
| 10 | Можно выбрать тип выключателя, поведение при обесточивании и настроить таймер. |
| 10 | 1-2 секунды |
| 5 | 450мс LAN |
3. Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 10 | Total 120W |
| 10 | не сбивается темп, все работает, как изначально, быстро и без перебоев |
| 10 | 75W (макс температура 27.1 ) |
| 10 | 95W (макс темп 29.3) |
| 10 | 120W (макс темп 30 ) |
| 10 | 120W (макс темп 41) |
| 10 | 120W (макс темп 36) |
Заключение
8,2 Работает с довольно медленной скоростью ,но без нареканий и без перегрева. Звуков не издает. Не рекомендуем к использованию из-за скорости работы.
