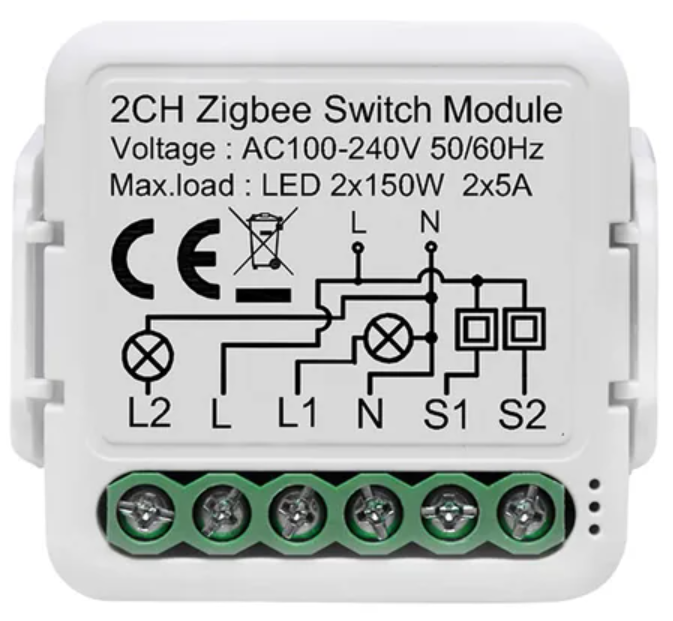

✅GIRIER ZIGBEE Реле 2 канальное в подрозетник с нулевой линией 230В 2*5А
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Реле, доступ — публичный
Тип устройстваРеле
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваGirier
Модель и линейка устройства2CH Zigbee Switch Module
Способ монтажаВ подрозетник
Установка на Din рейкуДа, с помощью комплектного кронштейна
Наличие нуляДа, обязательно
Количество каналов реле2
Максимальная нагрузка общая10А
Максимальная нагрузка общая LED300Вт
Максимальная нагрузка на канал5А
Максимальная нагрузка на канал LED150Вт
Диапазон рабочих температур-10 ~ 40 ℃
Габариты39,2*39,2*18 мм
Рабочее напряжение100 - 240В~50-60Гц Способ локального управления Кнопки на корпусе Подключение проводных выключателей
Тип подключаемого выключателяВыбор в интерфейсе Sprut.hub - Переключать / Тумблер / Моментный(возвратный) выключатель
Тип связиZigbee
ЭкосистемаTuya
Наличие RF связинет
Степень защитыIP20
Артикул устройства-
Каталог sprutsprut
Шаблон для sprutTS0002.json 02.json 5 марта 2024 г., 15:04
Интеграция со SprutZigbee
Где купитьaliexpress
Стоимость$14
Номер на складеDVLK0126
Номер коробки24
Режим сопряжения и сбросаЗажать кнопку на 7-10 секунд/нажать 5 раз на выключатель
Поведение при обесточиваниивыбирается в интерфейсе
Роль в Zigbee сетиРоутер
Крепеж—
1. Визуальное тестирование
| Шаг | Описание |
|---|---|
| 10 | 1.2 |
| 9 | Качество пластика - среднее |
| 10 | Реальные размеры:39,2*39,3*18 мм |
| 10 | 1.5. |
| 10 | 1.6. |
| 9 | 1.7. |
| 10 | 1.8. |
2.Функциональное тестирование
| Шаг | Описание |
|---|---|
| 10 | 2.2 |
| 10 | 2.3 |
| 10 | 2.4 |
| 10 | 2.6 |
| 10 | 2.7 |
| 10 | 2.8 |
| 8 | нет световой индикации состояния(только световая индикация режима перинга) |
| 9 | Внешний вид приложения требует доработок |
| 10 | 2.11 |
| 10 | Полное соответствие |
| 10 | 1-2 секунды |
| 7 | из интерфейса Sprut.hub (Web cloud) - 230 мс |
3. Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 10 | 3.2 |
| 10 | 3.4 |
| 9 | 285W на два канала, переключает не одновременно |
| 9 | 1285 и 1285 W на каждый соответственно(макс темп 49,5) |
| 10 | нагрузка 4 ампера на канал. не больше 48 градусов. 1час |
| 8 | 1285 и1285 W на каждый соответственно |
Заключение
Рейтинг 8,8. Реле быстрое и не греется. Рекомендуем к использованию.
