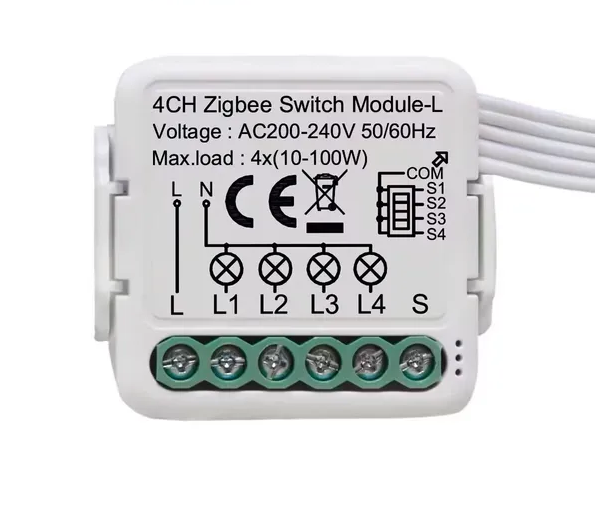

✅GIRIER ZIGBEE Реле Симисторное 4 канальное 220В 4*100Вт
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Симисторное реле, доступ — публичный
Тип устройстваСимисторное реле
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваGIRIER
Модель и линейка устройства-
Способ монтажав подрозетник
Наличие нуляБез нулевой линией
Количество каналов реле4
Установка на Din рейкуда
Максимальная нагрузка общая400Вт
Максимальная нагрузка общая LEDне нормируется
Максимальная нагрузка на канал100Вт
Максимальная нагрузка на канал LEDне нормируется
Диапазон рабочих температур-10 ~ 40 ℃
Габариты39,2*39,2*18 мм
Рабочее напряжение200 - 240В~50-60Hz
Тип подключаемого выключателяС фиксацией и без фиксации (зависит от схемы подключения )
Тип выключателя в интерфейсе Sprut'aНет выбора
Тип связиZigbee
ЭкосистемаTuya
Наличие RF связинет
Степень защитыIP20
Артикул устройства-
Каталог sprutsprut.ai
Шаблон для sprutTS0014_TZ3000_cxw02y p3.json 30 июля 2024 г., 18:48
Интеграция со SprutZigbee
Где купитьaliexpress
Стоимость$28
Номер на складеDVLK0008
Номер коробки25
Режим сопряжения и сбросаподержать 5 секунд кнопку сброса или нажать 5 раз проводной выключатель.
Поведение при обесточиваниивключено/Выключено/ выбирается в интерфейсе
Роль в Zigbee сети—
конечное устройство—
Крепеж—
Результаты тестирования
| Шаг | Описание |
|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. |
| 10 | Документация, крепление на динрейку и компенсатор реактивной мощности. |
| 2 | Общий вид изделия, качество сборки, качество материалов |
| 10 | 3. |
| 10 | 39,2*39,3*18 мм с крепежом: 42,3*39,2*22,3 |
| 4 | Геометрия устройства (ровность граней, ребер и т.д) |
| 10 | 5. |
| 10 | 6. |
| 8 | есть особенность включает каналы не одновременно а с паузой по очереди для избежание скачка напряжения. |
| 7 | Качество изготовления и монтажа электронных компонентов |
| 10 | 8. |
| 5 | Реле без нейтрали для питания использует паразитное питание с срезанием части синусоиды. На лед лампах появился характерный шум 50гц. |
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Простота первоначальной настройки устройства |
| 10 | Шаблон есть, устройство готово к работе сразу после подключения к Sprut |
| 3 | Работа в сценариях через хаб |
| 8 | Сбивается и пропускает команды |
| 4 | Работу через голосовые помощники |
| 5 | Влияние на другие устройства в сети |
| 6 | Скорость реакции на команды из мобильного приложения |
| 5 | WEB 430 мс |
| 7 | Скорость реакции на команды от другого устройства |
| 4 | Выключатель 500 мс |
| 8 | Стабильность подключения устройства к сети |
| 10 | 9. |
| 10 | 10. |
| 11 | Удобство и функциональность стороннего ПО контроллеров |
| 10 | Полное соответствие |
| 12 | Время восстановления работоспособности после восстановления питания |
| 10 | 1-2сек |
| 5 | WEB 430 мс |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки |
| 8 | Номинальную нагрузку выдерживает, но разогревается до 58˚C |
| 2 | Стабильность работы устройства в условиях загруженной сети |
| 3 | Стабильность работы устройства в условиях выполнения многократных однотипных команд |
| 7 | Сбивается и пропускает команды |
| 4 | Минимальная рабочая мощность |
| 10 | 9.5 Вт |
| 5 | Стресс-тест (период 2с) с мелкой нагрузкой - 100 раз |
| 8 | 4 лампы по 30 ватт LED. есть особенность включает каналы не одновременно а с паузой по очереди для избежания скачка напряжения. |
| 6 | Стресс-тест (период 2) с почти номинальной нагрузкой - 100 раз |
| 8 | 4 лампы по 30 ватт LED. есть особенность включает каналы не одновременно а с паузой по очереди для избежания скачка напряжения. |
| 7 | Стресс-тест (период 2) с нагрузкой выше номинальной - 100 раз |
| 8 | 4*130W LED. включает по очереди. |
| 8 | Стресс-тест с долгосрочную работой(1 час) |
| 8 | 4*95W накаливания. прогрелся до 58 градусов при температуре в комнате 25 градусов |
| 9 | Тест на выносливость (период 1 с) - 10 00 раз |
| 6 | 4*130W LED |
| 10 | Минимальное рабочее напряжение |
| 10 | Работает стабильно при заявленных 200В |
Заключение
Рейтинг 6.5. Реле соответствует заявленным требованиям. Реле работает медленно, работает бесшумно, номинальную нагрузку выдерживает не греется. Каналы переключает последовательно, а не одновременно. При подключении LED ламп, лампы начинают шуметь. Работает с выключателями с фиксацией и без фиксации (зависит от схемы подключения). Можно перевести в режим сопряжения через проводной выключатель. Не рекомендуем к использованию.
