✅Aqara Zigbee Реле в подрозетник без нулевой линии 220В 5А
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Реле, доступ — публичный
Тип устройстваРеле
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваAqara
Модель и линейка устройстваSMM-U02
Способ монтажав подрозетник
Наличие нулянет
Количество каналов реле1
Установка на Din рейкунет
Максимальная нагрузка общая5А 1250 Вт
Максимальная нагрузка общая LED-
Максимальная нагрузка на канал5А 1250 Вт Минимальная нагрузка на канал 3 Вт (Резистивной нагрузки)
Максимальная нагрузка на канал LED-
Диапазон рабочих температур0° ~35°С
Габариты42,9*40*21,4 мм
Рабочее напряжение100 – 250 В~, 50/60 Гц
Тип подключаемого выключателя1. С фиксацией с изменением состояния светильника при изменении положения выключателя 2. Без фиксации (импульсный режим)
Тип выключателя в интерфейсе Sprut'a1. С фиксацией с изменением состояния светильника при изменении положения выключателя 2. Без фиксации (импульсный режим) 3. Не подключен
Тип связиZigbee
ЭкосистемаAqara
Наличие RF связинет
Степень защиты-
Артикул устройстваSSM-U02
Каталог sprutsprut.ai
Шаблон для sprutlumi.switch.l0ag l1.json 11 июля 2024 г., 16:34
Интеграция со SprutZigbee
Где купитьaqara
Стоимость$30
Номер на складеDVLK0414
Номер коробки5
Режим сопряжения и сбросаДлительное нажатие кнопки в течение 8 сек С помощью выключателя: включить и выключить 5 раз (вкл+выкл= 1 раз)
Поведение при обесточиваниивключено/Выключено/ выбирается в интерфейсе
Роль в Zigbee сети—
Конечное устройство—
Результаты тестирования
| Шаг | Описание |
|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. |
| 10 | В комплекте инструкция и реле |
| 2 | Общий вид изделия, качество сборки, качество материалов |
| 10 | 3. |
| 10 | Реальные размеры: 42.74*40.07*21.42мм |
| 4 | Геометрия устройства (ровность граней, ребер и т.д) |
| 10 | 5. |
| 10 | 6. |
| 10 | 7. |
| 10 | 8. |
| 8 | Не много громко переключает, но посторонних шумов нет |
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Простота первоначальной настройки устройства |
| 10 | Шаблон есть, после подключения устройство готово к работе |
| 3 | Работа в сценариях через хаб |
| 10 | 4. |
| 5 | Влияние на другие устройства в сети |
| 6 | Скорость реакции на команды из мобильного приложения |
| 6 | 290 мс WEB |
| 7 | Скорость реакции на команды от другого устройства |
| 10 | 80 мс Выключатель |
| 8 | Стабильность подключения устройства к сети |
| 10 | 9. |
| 10 | 10. |
| 10 | Можно выбрать тип подключаемого выключателя, поведение при обесточивании |
| 11 | Удобство и функциональность стороннего ПО контроллеров |
| 10 | Полное соответствие |
| 12 | Время восстановления работоспособности после восстановления питания |
| 10 | 1-2 секунды |
| 13 | Тип подключаемого выключателя |
| 10 | Можно выбирать три режима: |
| 8 | 80 мс Выключатель |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки |
| 10 | Реле не перегревается, работает стабильно |
| 2 | Стабильность работы устройства в условиях загруженной сети |
| 3 | Стабильность работы устройства в условиях выполнения многократных однотипных команд |
| 10 | Работает стабильно, команды не пропускает |
| 4 | Минимальная рабочая мощность |
| 5 | Заявлено 3 Вт |
| 5 | Стресс-тест (период 2с) с мелкой нагрузкой - 100 раз |
| 10 | 30 Вт - LED |
| 6 | Стресс-тест (период 1с) с почти номинальной нагрузкой - 100 раз |
| 10 | 150 Вт - LED |
| 7 | Стресс-тест (период 1с) с нагрузкой выше номинальной - 100 раз |
| 10 | 240 Вт - LED |
| 8 | Стресс-тест с долгосрочную работой(1 час) |

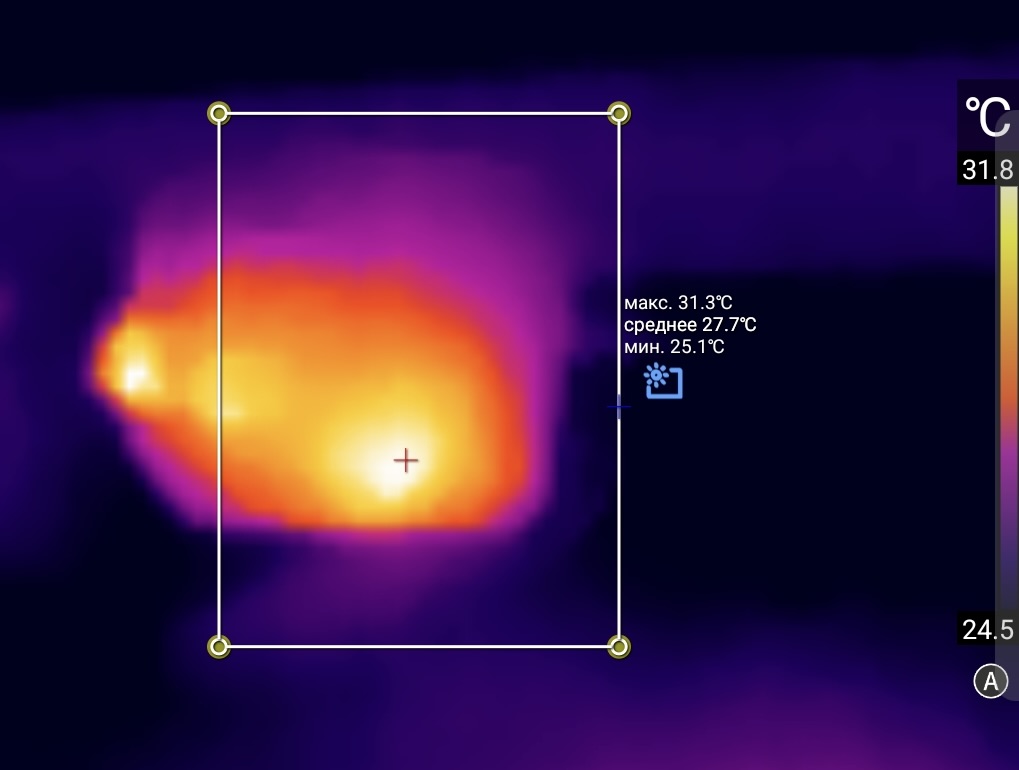

| 10 | 4.9 А резистивной нагрузки (максимальная температура 31.3˚C) |
| 9 | Тест на выносливость (период 1 с) - 10 00 раз |
| 10 | 150 Вт - LED |
Заключение
Рейтинг 8,6. Реле работает очень быстро от выключателя и со средней скоростью от приложения. Выдерживает заявленную мощность и не греется. Поддерживает два типа выключателей: с фиксацией и без фиксации, тип которого можно выбирать в Sprut. Команды не пропускает. Можно перевести в режим сопряжения с помощью выключателя. Однако плохо работает при минимально заявленной мощности в 3 Вт
