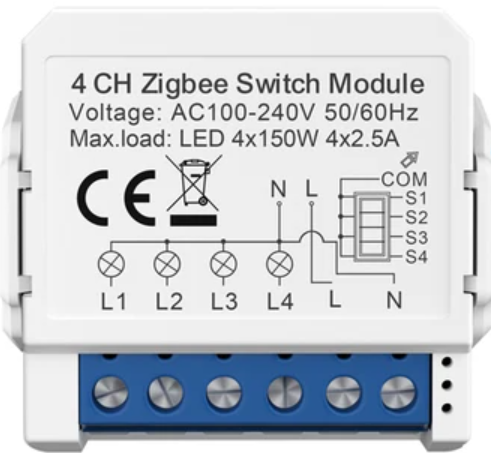

✅AVATTO Реле в подрозетник с нулевой линией 4 канальное 4*2,5А 230В
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Реле, доступ — публичный
Тип устройстваРеле
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваAVATTO
Модель и линейка устройстваZWSM16-W4
Способ монтажав подрозетник
Наличие нуляесть
Количество каналов реле4
Установка на Din рейкуда
Максимальная нагрузка общая10А
Максимальная нагрузка общая LED600Вт
Максимальная нагрузка на канал2,5А
Максимальная нагрузка на канал LED150Вт
Диапазон рабочих температур-10~40℃
Габариты39*39*20мм
Рабочее напряжение100-240В
Тип подключаемого выключателя1. С фиксацией с синхронизацией состояния светильника с положением выключателя 2. С фиксацией с изменением состояния светильника при изменении положения выключателя 3. Без фиксации (импульсный режим)
Тип выключателя в интерфейсе Sprut'aПереключать/тумблер/моментный(возвратный)
Тип связиZigbee
ЭкосистемаTuya
Наличие RF связинет
Степень защитыIP20
Артикул устройстваavatto
Каталог sprut-
Шаблон для sprutШаблон разработан командой Develika.Tech TS0004_Switch _TZ3000_5ajpky q6.json 26 июля 2024 г., 15:41
Интеграция со SprutZigbee
Где купитьaliexpress
Стоимость$15,4
Номер на складеDVLK0370
Номер коробки25
Режим сопряжения и сбросаЗажать кнопку сброса на 10 секунд или вкл/выкл проводной выключатель 5 раз , пока не замигает индикатор.
Поведение при обесточиваниивключено/Выключено/последнее состояние выбирается в интерфейсе
Роль в Zigbee сетиРоутер
Крепеж—
Результаты тестирования
| Шаг | Описание |
|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. |
| 10 | В комплекте идет документация, крепеж на дин рейку и реле |
| 2 | Общий вид изделия, качество сборки, качество материалов |
| 10 | 3. |
| 4 | Геометрия устройства (ровность граней, ребер и т.д) |
| 10 | 5. |
| 10 | 6. |
| 8 | есть особенность включает каналы не одновременно а с паузой по очереди для избежания скачка напряжения |
| 7 | Качество изготовления и монтажа электронных компонентов |
| 10 | 8. |
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Простота первоначальной настройки устройства |
| 5 | Нет шаблона для SH, необходимо было написать его. С шаблоном после подключения устройство готово к работе. |
| 3 | Работа в сценариях через хаб |
| 10 | Работает стабильно, команды не пропускает |
| 4 | Работу через голосовые помощники |
| 5 | Влияние на другие устройства в сети |
| 6 | Скорость реакции на команды из мобильного приложения |
| 7 | Скорость реакции на команды от другого устройства |
| 7 | Выключатель 280 мс |
| 8 | Стабильность подключения устройства к сети |
| 10 | 9. |
| 10 | 10. |
| 10 | Можно настроить поведение при обесточивании, выбрать тип выключателя, настроить таймер и расписание |
| 11 | Удобство и функциональность стороннего ПО контроллеров |
| 10 | Шаблон для SH написан с полным повторением всего функционала родного приложения |
| 12 | Время восстановления работоспособности после восстановления питания |
| 10 | 1-2 секунды |
| 13 | Тип подключаемого выключателя |
| 10 | 1. С фиксацией с синхронизацией состояния светильника с положением выключателя |
| 14 | Время реагирования на команды |
| 9 | WEB 130 мс |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки |
| 2 | Стабильность работы устройства в условиях загруженной сети |
| 3 | Стабильность работы устройства в условиях выполнения многократных однотипных команд |
| 5 | Стресс-тест (период 2с) с мелкой нагрузкой - 100 раз |
| 10 | 4*30 Вт LED |
| 6 | Стресс-тест (период 2) с почти номинальной нагрузкой - 100 раз |
| 10 | 4*150 Вт LED |
| 7 | Стресс-тест (период 2) с нагрузкой выше номинальной - 100 раз |
| 10 | 4*150 Вт LED |
| 8 | Стресс-тест с долгосрочную работой(1 час) |
| 10 | 4*3.3 А - резистивная нагрузка |
| 9 | Тест на выносливость (период 1 с) - 10 00 раз |
| 8 | 4*150 Вт LED |
| 10 | Стабильность работы при минимальном заявленном напряжении |
| 8 | При 100В работает стабильно |
Заключение
Рейтинг 8.5. Реле соответствует всем заявленным характеристикам, работает с двумя типами выключателей с фиксацией/ без фиксации. Работает тихо и быстро. Работает стабильно и не перегревается. Однако иногда сбивается и пропускает команды, а также изначально на него нет шаблона. Рекомендуем к использованию.
