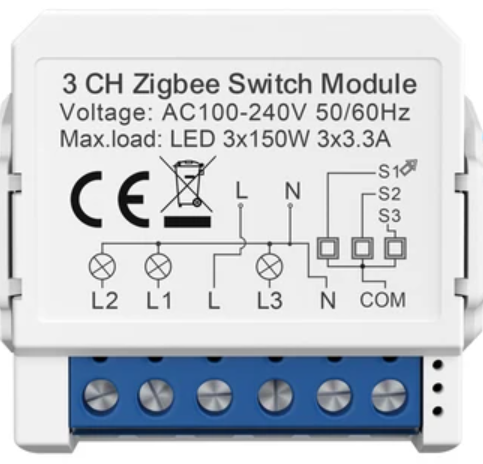

✅AVATTO Реле в подрозетник с нулевой линией 3 канальное 3*3.3А 230В
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Реле, доступ — публичный
Тип устройстваРеле
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваAVATTO
Модель и линейка устройстваZWSM16-W3
Способ монтажав подрозетник
Наличие нуляесть
Количество каналов реле3
Установка на Din рейкуда
Максимальная нагрузка общая10А
Максимальная нагрузка общая LED450Вт
Максимальная нагрузка на канал3,3А
Максимальная нагрузка на канал LED150Вт
Диапазон рабочих температур-10~40℃
Габариты39*39*19мм
Рабочее напряжение100-240В
Тип подключаемого выключателя1. С фиксацией с синхронизацией состояния светильника с положением выключателя 2. С фиксацией с изменением состояния светильника при изменении положения выключателя 3. Без фиксации (импульсный режим)
Тип выключателя в интерфейсе Sprut'aнельзя выбрать
Тип связиZigbee
ЭкосистемаTuya
Наличие RF связинет
Степень защитыIP20
Артикул устройстваavatto
Каталог sprut-
Шаблон для sprutTS0003_switch_TZ3000_hbic3k a3.json 27 июн. 2024 г., 15:13
Интеграция со SprutZigbee
Где купитьaliexpress
Стоимость$12,8
Номер на складеDVLK0369
Номер коробки25
Режим сопряжения и сбросаПосле подключения проводов, зажать кнопку перезагрузки (reset) примерно на 10 секунд или включить/выключить 5 раз пока индикаторная лампочка не начнет мигать.
Поведение при обесточиваниивключено/Выключено/ выбирается в интерфейсе
Роль в Zigbee сетиРоутер
Крепеж—
Результаты тестирования
| Шаг | Описание |
|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. |
| 10 | 2 |
| 10 | 3. |
| 10 | По паспорту 39х39х20 По факту 38,87х39,02х19,71 |
| 4 | Геометрия устройства (ровность граней, ребер и т.д) |
| 10 | 5. |
| 10 | 6. |
| 10 | 7. |
| 10 | 8. |
| 10 | Работает тихо |
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Простота первоначальной настройки устройства |
| 10 | Шаблон есть, устройство после подключения готово к работе |
| 3 | Работа в сценариях через хаб |
| 10 | 4. |
| 5 | Влияние на другие устройства в сети |
| 6 | Скорость реакции на команды из мобильного приложения |
| 8 | 220 мс WEB |
| 7 | Скорость реакции на команды от другого устройства |
| 9 | 150мс Выключатель |
| 8 | Стабильность подключения устройства к сети |
| 9 | Корректность работы световой индикации |
| 10 | 10. |
| 10 | Можно выбрать тип выключателя, можно настроить таймеры и настроить расписание, выбрать поведение при обесточивании |
| 11 | Соответствие функционалов родного приложения и Sprut'a |
| 12 | Время восстановления работоспособности после восстановления питания |
| 10 | 1-2 секунды |
| 9 | 220 мс WEB |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки |
| 10 | 2. |
| 3 | Стабильность работы устройства в условиях выполнения многократных однотипных команд |
| 8 | Периодически сбивается порядок включения |
| 5 | Стресс-тест (период 2с) с мелкой нагрузкой - 100 раз |
| 8 | Периодически сбивается порядок включения |
| 6 | Стресс-тест (период 2) с почти номинальной нагрузкой - 100 раз |
| 8 | Периодически сбивается порядок включения |
| 7 | Стресс-тест (период 2) с нагрузкой выше номинальной - 100 раз |
| 8 | Периодически сбивается порядок включения |
| 8 | Стресс-тест с долгосрочную работой(1 час) |
| 10 | Через час работы температура составила 41 градус. |
| 9 | Тест на выносливость (период 1 с) - 10 00 раз |
| 8 | Периодически сбивается порядок включения |
Заключение
Рейтинг 8.5. Реле работает довольно быстро и тихо, не нагревается выше 41 градуса, держит заявленные нагрузки, но иногда пропускает команду. Реле переключает каналы последовательно, а не одновременно. В интерфейсе Sprut нельзя выбрать тип выключателя. Рекомендуем к использованию.
