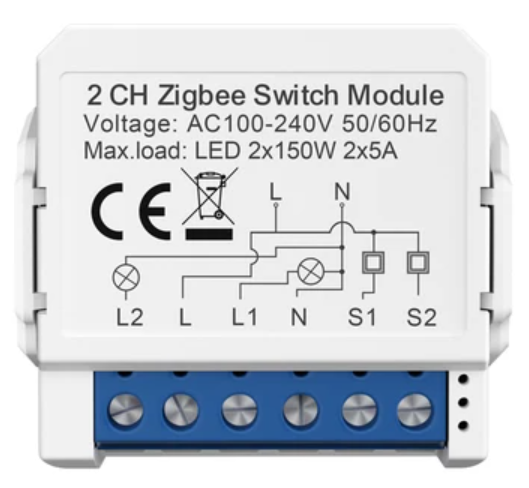

✅AVATTO Реле в подрозетник с нулевой линией 2 канальное 2*5А 230В
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Реле, доступ — публичный
Тип устройстваРеле
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваAVATTO
Модель и линейка устройстваZWSM16-W2
Способ монтажав подрозетник
Наличие нуляесть
Количество каналов реле2
Установка на Din рейкуда
Максимальная нагрузка общая10А
Максимальная нагрузка общая LED300Вт
Максимальная нагрузка на канал5А
Максимальная нагрузка на канал LED150Вт
Диапазон рабочих температур-10~40℃
Габариты39*39*19мм
Рабочее напряжение100-240В
Тип подключаемого выключателя1. С фиксацией с синхронизацией состояния светильника с положением выключателя 2. С фиксацией с изменением состояния светильника при изменении положения выключателя 3. Без фиксации (импульсный режим)
Тип выключателя в интерфейсе Sprut'aС использованием шаблона, разработанного командой SH, нельзя выбрать тип выключателя. С использованием шаблона, разработанного командой Develika.Tech (добавлена возможность выбрать тип выключателя): Переключать/тумблер/моментный(возвратный)
Тип связиZigbee
ЭкосистемаTuya
Наличие RF связинет
Степень защитыIP20
Артикул устройстваavatto
Каталог sprutsprut.ai
Шаблон для sprutШаблон SH: TS0002_relay_TZ3000_mtnpt6 ws.json 31 июля 2024 г., 17:29 Шаблон Develika.Tech: TS0002_relay_TZ3000_mtnpt6ws_ DV LK.json 31 июля 2024 г., 17:30
Интеграция со SprutZigbee
Где купитьaliexpress
Стоимость$10
Номер на складеDVLK0368
Номер коробки24
Режим сопряжения и сбросаЗажать кнопку сброса на 10 секунд или вкл/выкл проводной выключатель 5 раз , пока не замигает индикатор.
Поведение при обесточиваниивключено/Выключено/ последнее состояние выбирается в интерфейсе
Роль в Zigbee сетиРоутер
Крепеж—
Результаты тестирования
| Шаг | Описание |
|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. |
| 10 | 2 |
| 10 | 3. |
| 4 | Геометрия устройства (ровность граней, ребер и т.д) |
| 10 | 5. |
| 10 | 6. |
| 9 | Не одновременно переключает каналы |
| 7 | Качество изготовления и монтажа электронных компонентов |
| 10 | 8. |
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Простота первоначальной настройки устройства |
| 8 | В первоначальном шаблоне нельзя выбрать тип выключателя. Необходимо вносить изменения. |
| 3 | Работа в сценариях через хаб |
| 10 | 4. |
| 5 | Влияние на другие устройства в сети |
| 6 | Скорость реакции на команды из мобильного приложения |
| 10 | WEB 100 мс |
| 7 | Скорость реакции на команды от другого устройства |
| 9 | Выключатель 200 мс |
| 8 | Стабильность подключения устройства к сети |
| 10 | 9. |
| 10 | Удобство и функциональность базового ПО контроллеров |
| 10 | Можно настроить поведение при обесточивании, выбрать тип выключателя, настроить таймер и расписание |
| 11 | Удобство и функциональность стороннего ПО контроллеров |
| 8 | В первоначальном шаблоне нельзя выбрать тип выключателя. |
| 12 | Время восстановления работоспособности после восстановления питания |
| 10 | 1-2cек |
| 13 | Тип подключаемого выключателя |
| 10 | 1. С фиксацией с синхронизацией состояния светильника с положением выключателя |
| 10 | WEB 100 мс |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки |
| 10 | разогрев до 45 градусов |
| 2 | Стабильность работы устройства в условиях загруженной сети |
| 3 | Стабильность работы устройства в условиях выполнения многократных однотипных команд |
| 9 | Работает стабильно, иногда может сбиваться и пропускать команды |
| 5 | Стресс-тест (период 2с) с мелкой нагрузкой - 100 раз |
| 10 | 2*30Вт LED |
| 6 | Стресс-тест (период 2) с почти номинальной нагрузкой - 100 раз |
| 10 | 2*100Вт LED |
| 7 | Стресс-тест (период 2) с нагрузкой выше номинальной - 100 раз |
| 10 | 2*130Вт LED |
| 8 | Стресс-тест с долгосрочную работой(1 час) |
| 10 | 2*4.9А |
| 9 | Тест на выносливость (период 1 с) - 10 00 раз |
| 8 | 2*100Вт LED. |
| 10 | Минимальное рабочее напряжение |
| 10 | Работает стабильно при минимально заявленном напряжении в 100В |
Заключение
Рейтинг 9,6. Реле полностью соответствует заявленным характеристикам. Выдерживает нагрузки и не греется, работает очень быстро, поддерживает два типа выключателей: с фиксацией/без фиксации. Может переводиться в режим сопряжения с помощью кнопки на устройстве и с помощью проводного выключателя. При многократных однотипных командах иногда может сбиваться и пропускать команды. Первоначальный шаблон SH не позволяет выбрать тип выключателя. Особенность реле не одновременное включение каналов Рекомендуем к использованию.
