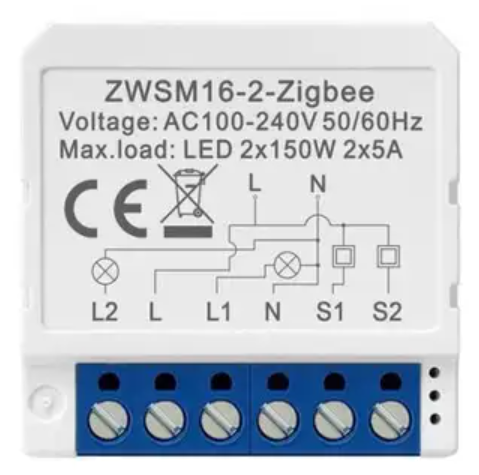

✅AUBESS ZIGBEE Реле 2 канальное в подрозетник с нулевой линией 230В 2*5А
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Реле, доступ — публичный
Тип устройстваРеле
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваAubess
Модель и линейка устройстваZWSM16-2
Способ монтажав подрозетник
Наличие нуля—
С нулевой линией—
Количество каналов реле2
Установка на Din рейкуда
Максимальная нагрузка общая10А
Максимальная нагрузка общая LED300Вт
Максимальная нагрузка на канал5А
Максимальная нагрузка на канал LED150Вт
Диапазон рабочих температур-10°C + 40°C
Габариты39.2×39.2x18 мм Реальные размеры: 39*38.8*19.5 мм
Рабочее напряжение100 - 240В~50-60Гц
Тип подключаемого выключателя1. С фиксацией с синхронизацией состояния светильника с положением выключателя 2. С фиксацией с изменением состояния светильника при изменении положения выключателя 3. Без фиксации (импульсный режим)
Тип выключателя в интерфейсе Sprut'aнельзя выбрать
Тип связиZigbee
ЭкосистемаTuya
Наличие RF связинет
Степень защитыIP20
Артикул устройства-
Каталог sprutsprut.ai
Шаблон для sprutTS0002_relay_TZ3000_mtnpt6ws.json ws.json 12 марта 2024 г., 15:52
Интеграция со SprutZigbee
Где купитьaliexpress
Стоимость$12
Номер на складеDVLK0161
Номер коробки24
Режим сопряжения и сбросавключить/выключить устройство 5 раз; вкл/выкл 5 раз проводной выключатель пока индикатор не загорится индикатор; зажать кнопку на 10 секунд пока не загорится индикатор
Поведение при обесточиванииВсегда выключено/ всегда включено/ последнее состояние
Роль в Zigbee сетиРоутер
Крепеж—
Результаты тестирования
| Шаг | Описание |
|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. |
| 10 | 2 |
| 10 | 3. |
| 9 | Реальные размеры: 39*38.8*19.5mm |
| 4 | Геометрия устройства (ровность граней, ребер и т.д) |
| 10 | 5. |
| 10 | 6. |
| 10 | 7. |
| 8 | Шум при работе |
| 10 | Работает тихо |
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Простота первоначальной настройки устройства |
| 10 | 3. |
| 8 | Два канала не включаются одновременно: сначала один, после другой (в спрут отображается, что переключились одновременно). |
| 4 | Работу через голосовые помощники |
| 10 | 5. |
| 6 | Скорость реакции на команды из мобильного приложения |
| 10 | 7. |
| 10 | 8. |
| 10 | 9. |
| 10 | 10. |
| 10 | Можно выбрать поведение при обесточивании и тип выключателя, настроить таймер |
| 11 | Соответствие функционала Sprut.hub функционалу родного ПО |
| 8 | Нельзя выбрать тип выключателя в спрут |
| 12 | Время восстановления работоспособности после восстановления питания |
| 10 | 1-2 секунды |
| 13 | Время реагирования на команды |
| 9 | 180 мс LAN |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки |
| 9 | LED - 10 |
| 2 | Стабильность работы устройства в условиях загруженной сети |
| 3 | Стабильность работы устройства в условиях выполнения многократных однотипных команд |
| 8 | Два канала не включаются одновременно: сначала один, после другой. |
| 5 | Стресс-тест (период 2с) с мелкой нагрузкой - 100 раз |
| 10 | 2*285W (макс температура 28˚C) |
| 6 | Стресс-тест (период 2) с почти номинальной нагрузкой - 100 раз |
| 10 | 2*1190 W (макс темп 43.8˚C) |
| 7 | Стресс-тест (период 2) с нагрузкой выше номинальной - 100 раз |
| 10 | LED - 10 |
| 8 | Стресс-тест с долгосрочную работой(1 час) |
| 10 | 2*6.7А (макс темп 57˚C) |
| 9 | Тест на выносливость (период 1 с) - 10 00 раз |
| 8 | 2*1285 W (макс темп 47.5˚C) |
Заключение
Реле работает быстро, выдерживает заявленную номинальную мощность и не греется. Рекомендуем к использованию.
