✅AUBESS ZIGBEE Реле Симисторное одноканальное в подрозетник 230В 100Вт
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Симисторное реле, доступ — публичный
Тип устройстваСимисторное реле
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваAubess

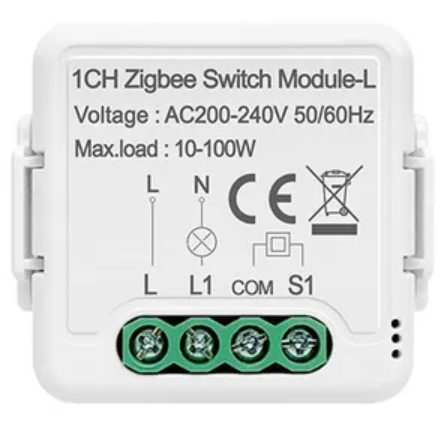

Модель и линейка устройства1CH Zigbee Switch Module-L
Способ монтажав подрозетник
Наличие нуляБез нулевой линией
Количество каналов реле1
Установка на Din рейкуда
Максимальная нагрузка общая100 Вт
Максимальная нагрузка общая LEDне указано
Максимальная нагрузка на канал100 Вт
Максимальная нагрузка на канал LEDне указано
Диапазон рабочих температур-10~40℃
Габариты39.2*39.2*18mm
Рабочее напряжение100 - 240В~50-60Гц
Тип подключаемого выключателя1. С фиксацией с синхронизацией состояния светильника с положением выключателя 2. С фиксацией с изменением состояния светильника при изменении положения выключателя 3. Без фиксации (импульсный режим)
Тип выключателя в интерфейсе Sprut'aнельзя выбрать
Тип связиZigbee
ЭкосистемаTuya
Наличие RF связинет
Степень защитыIP20
Артикул устройства-
Каталог sprutsprut
Шаблон для sprutTS0011_relay.json ay.json 5 марта 2024 г., 19:17
Интеграция со SprutZigbee
Где купитьaliexpress
Стоимость$10
Номер на складеDVLK0182
Номер коробки5
Режим сопряжения и сбросаДля перевода устройства в режим спаривания или сброса достаточно зажать и подержать кнопку включения на 5 сек. Или вкл/выкл 5 раз проводной выключатель, пока индикатор не начнет мигать.
Поведение при обесточиваниивключено/Выключено/последнее состояние
Роль в Zigbee сети—
Конечное устройство—
КрепежКоробка
1.Результаты тестирования
| Шаг | Описание |
|---|---|
| 10 | 1.2 |
| 10 | 1.3 |
| 10 | Реальные размеры: 38,9*38,9*18,2mm |
| 10 | все сделано аккуратно, нет зазоров |
| 10 | 1.6 |
| 10 | 1.7 |
| 10 | Все сделано качественно, нет грязи |
| 10 | Переключается безшумно (вообще нет звуков) |
2.Функциональное тестирование
| Шаг | Описание |
|---|---|
| 10 | 2.2 |
| 9 | 2.3 |
| 10 | 2.4 |
| 9 | 2.5 |
| 10 | 2.6 |
| 10 | 2.7 |
| 10 | 2.8 |
| 10 | 2.9 |
| 10 | Можно выбрать тип выключателя, настроить таймер, выбрать поведение при обесточивании |
| 8 | Нет возможности выбора типа выключателя |
| 8 | Несоответствие функционалов |
| 10 | 1-2 секунды |
| 4 | 460 мс WEB |
3.Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 10 | Total 120Вт |
| 10 | не сбивается темп, все работает, как изначально, быстро и без перебоев |
| 10 | 75Вт (макс температура 27.1 ) |
| 10 | 95Вт (макс темп 29.3) |
| 10 | 120Вт (макс темп 30 ) |
| 10 | 120Вт (макс темп 41) |
| 10 | 120Вт (макс темп 36) |
Заключение
Реле работает медленно, но выдерживает заявленную номинальную мощность и не греется. Не издает шума при переключениях. Не рекомендуем к использованию.
