✅🛑GIRIER ZigBee Диммер 1 канальный 220В 150Вт
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Диммер, доступ — публичный
Тип устройстваДиммер
Производитель устройстваGirier
Модель и линейка устройстваTS0001 Нагрузка общая 150Вт Нагрузка на 1 канал 150Вт
Количество каналов1
Наличие управления по RFнет Наличие управления через проводную кнопку есть Диапазон рабочих температур
-10 ~ 40 ℃
-10 ~ 40 ℃
Способ монтажав подрозетник/на панель
Наличие нуляС нулевой линией trailing edge, RC
Габариты39,2*39,2*18 мм Реальные размеры: 39.20*39.30*18.10 мм
Рабочее напряжение100 ~ 240В 50/60Гц
Артикул устройства и ссылка на сайт производителяaliexpress
Режим сопряжения и сбросаЗажать кнопку на самом диммере на 10 секунд, пока не станет мигать светодиод. Также можно подключить физический выключатель и зажать его на 10 секунд до мигания светодиода.
Поведение при обесточиванииВсегда включено/всегда выключено/последнее состояние
Роль в Zigbee сетиРоутер
ЭкосистемаTuya
Степень защитыIP20
Интеграция со SprutZigbee
Каталог sprutsprut
Шаблон для sprutTS110E_TZ3210_k1msuvg6.json g6.json 1 мар. 2024 г., 15:14
Где купитьaliexpress
Стоимость в $$15
Номер на складеDVLK0187
Номер коробки22
КрепежКоробка Тепловизор
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Простота первоначальной настройки устройства |
| 10 | Шаблон есть, просто подключается |
| 3 | Работа в сценариях через хаб |
| 10 | Работает стабильно |
| 4 | Работу через голосовые помощники |
| 10 | 5. |
| 6 | Скорость реакции на команды из мобильного приложения |
| 10 | 7. |
| 10 | 8. |
| 10 | 9. |
| 10 | 10. |
| 10 | 11. |
| 10 | 12. |
| 10 | 1-2 секунды |
| 13 | Тип подключаемого устройства |
| 14 | Плавность диммирования |
| 7 | после 80% не работает - выдаёт полное напряжение
|
| 15 | Стабильность работы при минимальном заявленном напряжении |
| 16 | Стабильность работы при максимальном заявленном напряжении |
| 17 | Частота ШИМ (для диммеров работающих на постоянном напряжении) |
| 18 | Скорость диммирования по умолчанию 0-100 (приложить график T-V, снятый с осциллографа) |
| 19 | Возможность задать в настройках скорость диммирования |
| 20 | Выбор фронт полуволны для срезания при диммировании (для диммеров работающих на переменном напряжении) |
| 21 | Время реагирования на команды (с использованием осцилографа) |
| 4 | WEB 390 мс |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки с резистивной нагрузкой |
| 10 | Работает стабильно, не перегревается |
| 2 | Работа при указанных в документации значениях максимальной нагрузки с LED нагрузкой |
| 3 | Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую лампу - медленный (0-100 за 15 сек) , по 5 раз |
| 4 | Тест НА МИНИМАЛЬНУЮ МОЩНОСТЬ - взять самую маленькую LED диммируемую лампу - быстрый (0-100 за 1 сек) 5 раз |
| 5 | Стабильность работы устройства в условиях выполнения многократных однотипных команд с периодичностью 0,1с с помощью сценария в течение 30 секунд). |
| 10 | Стабильно, не пропускает команды |
| 6 | Стресс-тест (период 2с) с нагрузкой 75% от номинальной резистивной - 100 раз |
| 10 | 95Вт (макс темп 34˚C) |
| 7 | Стресс-тест (период 2) с номинальной резистивной нагрузкой - 100 раз |
| 10 | 150Вт (макс темп 36.2˚C) |
| 8 | Стресс-тест (период 2) с резистивной нагрузкой выше номинальной на 15% - 100 раз |
| 10 | 170Вт (макс темп 36.5˚C) |
| 9 | Стресс-тест (период 2с) с нагрузкой 30W LED - 100 раз |
| 10 | указывать артикулы ламп |
| 10 | Стресс-тест (период 2) с номинальной LED нагрузкой - 100 раз |
| 11 | Стресс-тест (период 2c ) с LED нагрузкой 150W - 100 раз |
| 12 | Стресс-тест с максимально допустимой резистивной нагрузкой(1 час) |
| 10 | 150Вт (макс темп 50˚C) |
| 13 | Тест на выносливость (период 1 с) - 10 00 раз |
| 10 | 150Вт (макс темп 40˚C) |
| 15 | Выходной сигнал на канале при 10 % яркости с нагрузкой 95W |
| 16 | Выходной сигнал на канале при 50 % яркости с нагрузкой 95W |
| 17 | Выходной сигнал на канале при 100 % яркости с нагрузкой 95W |

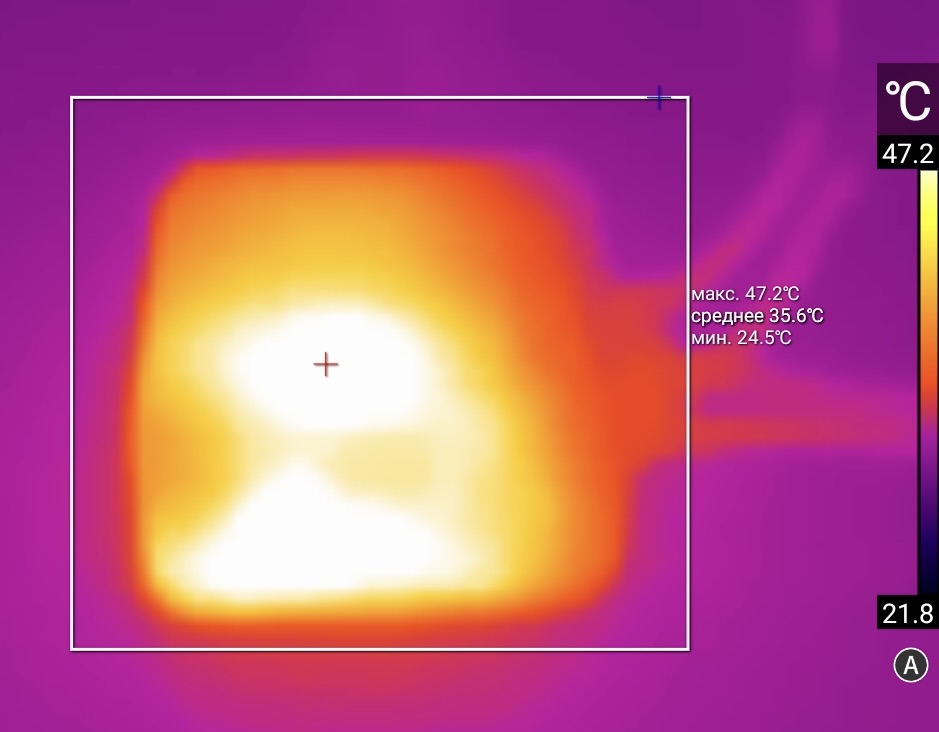

| 18 | Температура устройства после получаса при максимальной резистивной паспортной нагрузке |
| 10 | 47.2˚C |
Заключение
Диммер нелинейно диммирует, держит заявленную нагрузку хорошо, не греется.
