✅Твердотельное реле SSR 25DA
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Реле, доступ — публичный
Тип устройстваРеле
Назначение и функциональные требованияДля управления нагрузками
Производитель устройстваPINANWZ
Модель и линейка устройстваSSR-25 DA
Способ монтажана панель
Количество каналов реле1
Установка на Din рейкуда
Максимальная нагрузка общая25А
Максимальная нагрузка на канал25А
Диапазон рабочих температур-20˚C - +80˚C
Габариты45*60*24мм
Рабочее напряжение24-380В Напряжение управления 3-32 DC
Тип связинет
Степень защитыIP20
Где купитьaliexpress
Стоимость$4
Номер на складеDVLK0260
Номер коробки21
Результаты тестирования
| Шаг | Описание |
|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. |
| 10 | 2 |
| 10 | 3. |
| 9 | Реальные размеры: 45.63*62.80*23.33 мм |
| 4 | Геометрия устройства (ровность граней, ребер и т.д) |
| 10 | 5. |
| 10 | 6. |
| 10 | 7. |
| 8 | Шум при работе |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки |
| 7 | Тест с радиатором и термопастой. |
| 6 | Стресс-тест (период 2) с почти номинальной нагрузкой - 100 раз |
| 7 | Стресс-тест (период 2) с нагрузкой выше номинальной - 100 раз |
| 8 | Стресс-тест с долгосрочную работой(1 час) |
Заключение

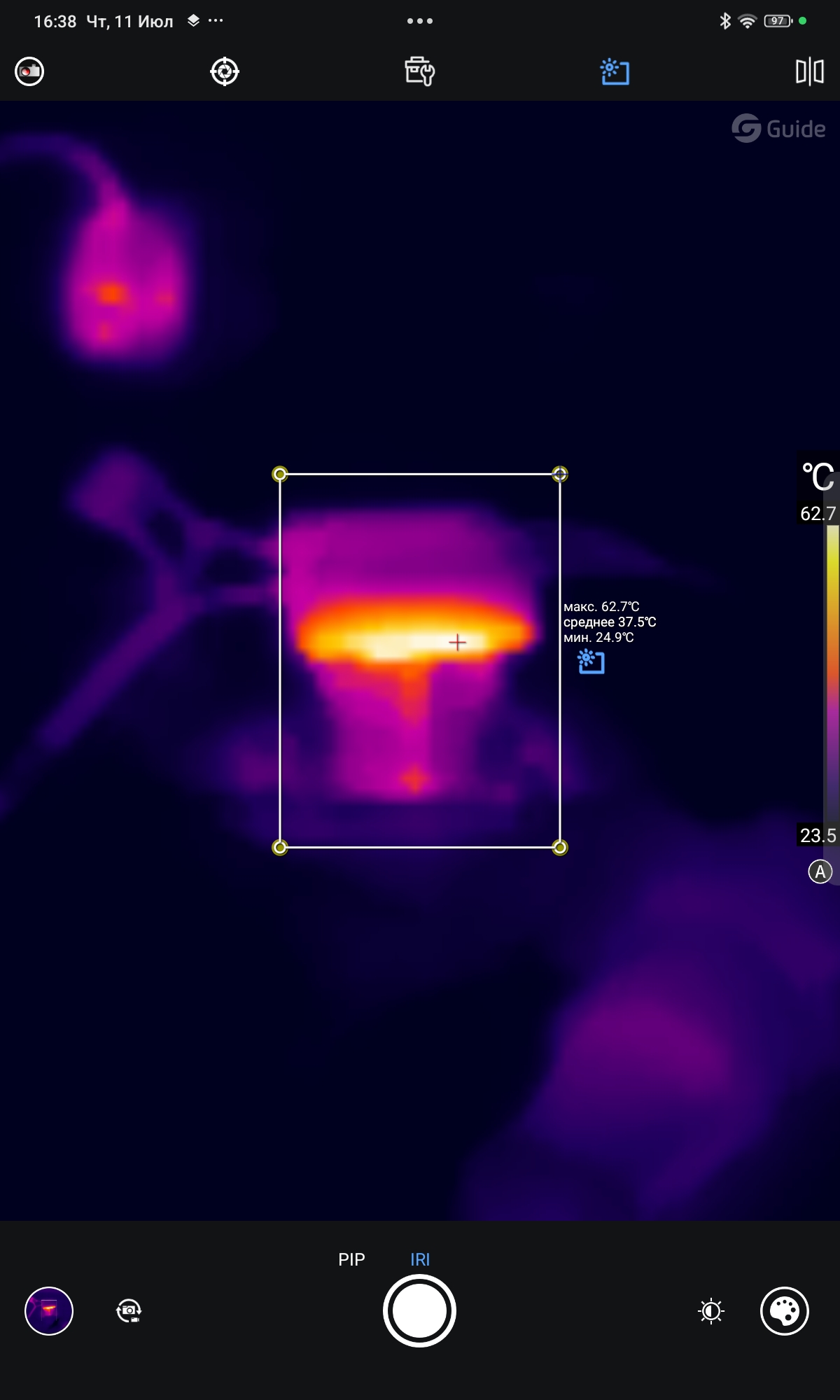

Рейтинг 7. Реле сильно греется, требуется хороший теплоотвод.
