✅Твердотельное реле SSR 10DA
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Симисторное реле, доступ — публичный
Тип устройстваСимисторное реле
Назначение и функциональные требованияДля управления нагрузками
Производитель устройстваPINANWZ
Модель и линейка устройстваSSR-10 DA
Способ монтажана панель
Количество каналов реле1
Установка на Din рейкуда
Максимальная нагрузка общая10А
Максимальная нагрузка на канал10А
Диапазон рабочих температур-20˚C - +80˚C
Габариты45*60*24мм
Рабочее напряжение24-380В Напряжение управления 3-32 DC
Тип связинет
Степень защитыIP20
Где купитьaliexpress
Стоимость$4
Номер на складеDVLK0261
Номер коробки21
Результаты тестирования
| Шаг | Описание |
|---|---|
| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. |
| 10 | 2 |
| 10 | 3. |
| 9 | Реальные размеры: 45.63*62.80*23.08 мм |
| 4 | Геометрия устройства (ровность граней, ребер и т.д) |
| 10 | 6. |
| 10 | Минимальное напряжение срабатывания 3.3 вольта. Работает без диммирования. |
| 7 | Качество изготовления и монтажа электронных компонентов |
| 8 | Шум при работе |
| 10 | Модификация синусоиды минимальна. Шума на лед нет.
|
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Стресс-тест с долгосрочную работой(1 час) с номинальной нагрузкой |

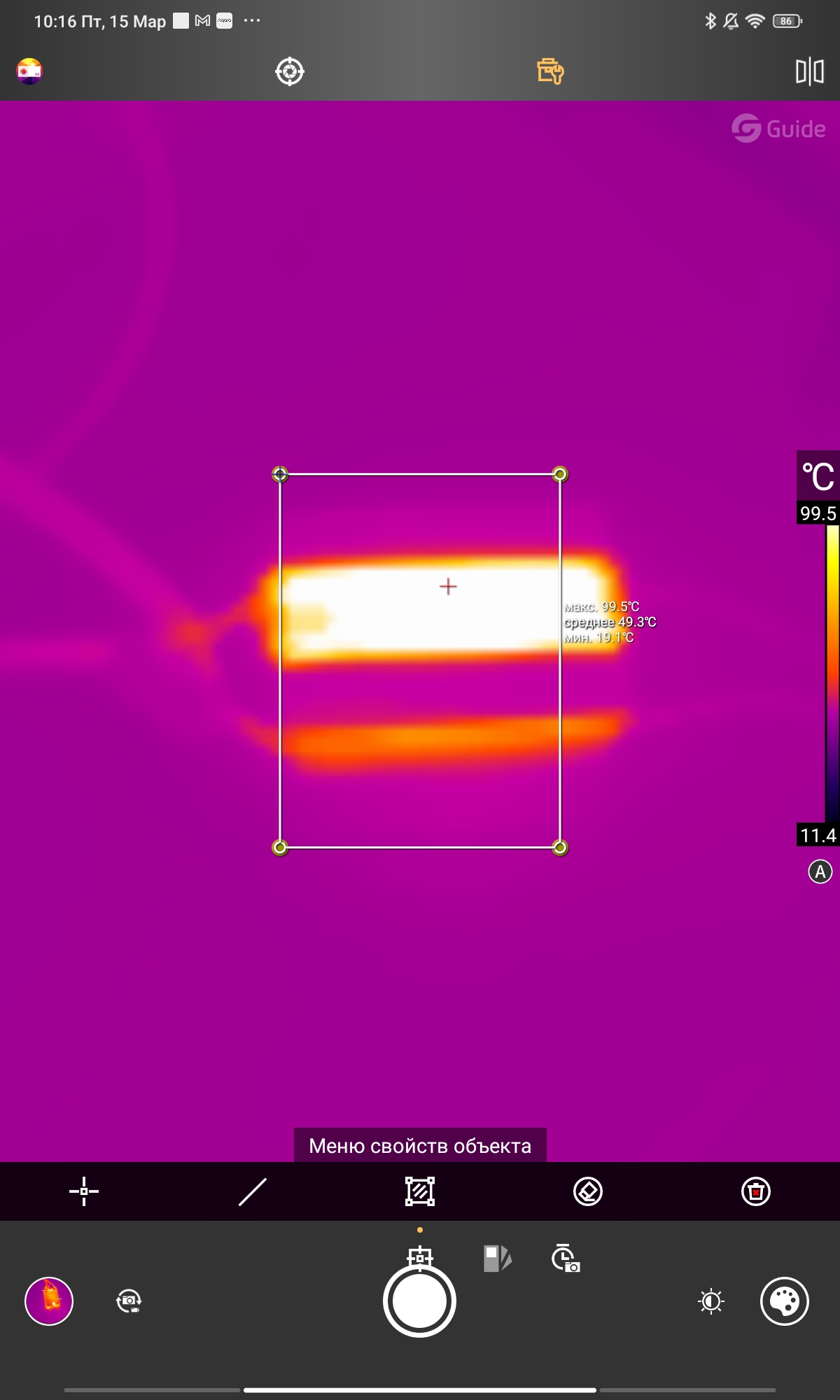

| 3 | Тест без радиатора разогрелось до 100 градусов за 30 минут. с нагрузкой 9 ампер. в комнате 20 градусов. без радиатора использовать нельзя. |
| 2 | Стресс-тест с долгосрочную работой(30 минут) с небольшой нагрузкой |
| 10 | 95ватт лампа накаливания. вообще не нагревается. |
| 3 | Стресс-тест с долгосрочную работой(1 час) с номинальной нагрузкой |

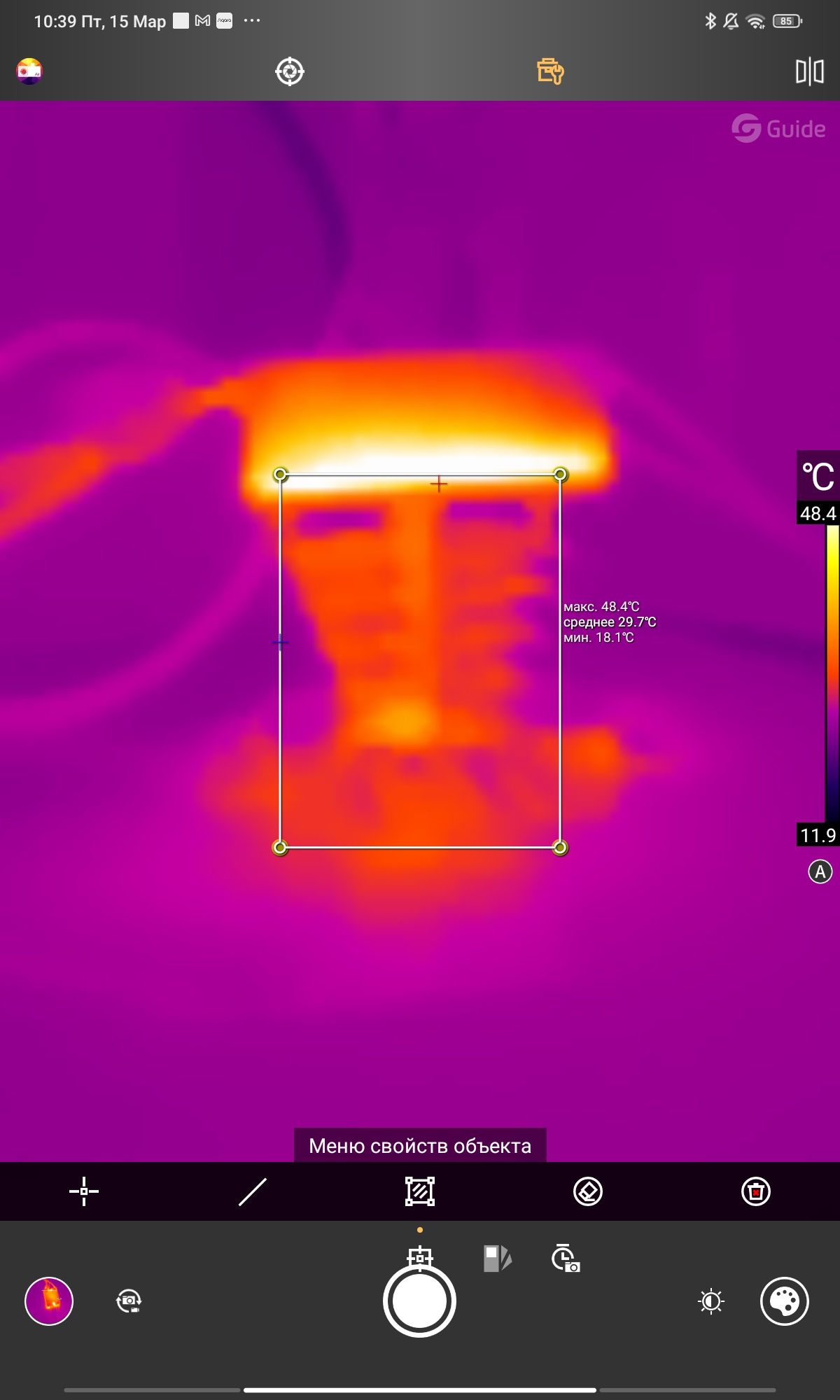

| 7 | Тест с радиатором и без термопасты. разогрелось до 60 градусов за 30 минут. с нагрузкой 9 ампер. в комнате 20 градусов.
|
Заключение
Реле сильно греется, требуется хороший теплоотвод.
